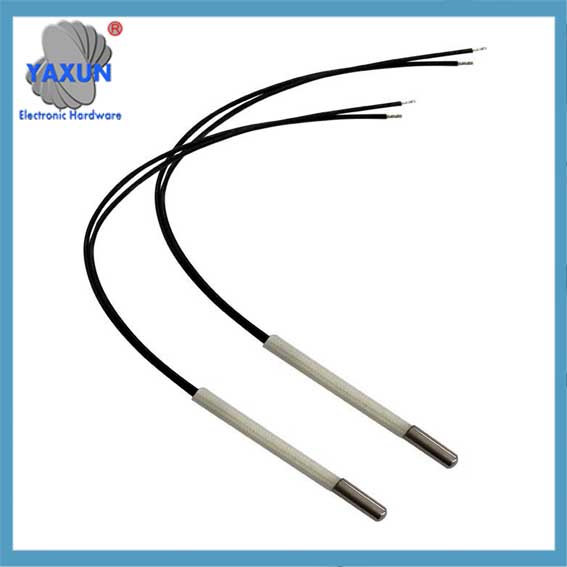

Купчина за зареждане, пистолет за зареждане RTD PT1000 температурен сензор

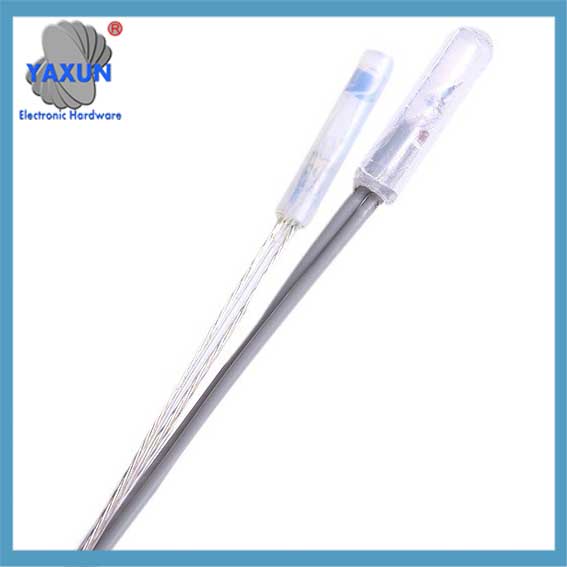

Терморезистор PT100 сензор гумена сонда

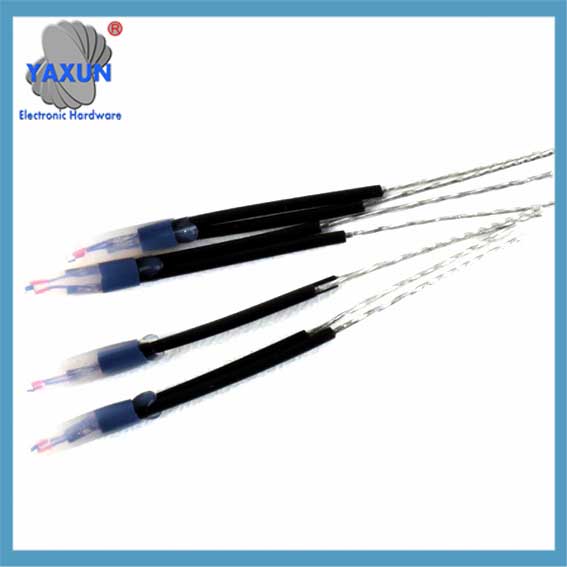

Термисторен сензор за висока температура за температурна сонда за EV

Qichacha APP показва това на май 18, доставчик на услуги за зареждане на купчина “Xingxing Зареждане” (Wanbang Xingxing Charging Technology Co., ООД) обяви завършването на кръг B на финансиране. Водени от Hillhouse Capital, IDG Capital, New Hope Investment Group, Последваха Taikang Asset Management и други.

През лятото, времето е горещо, и купчината за зареждане на електрическо превозно средство и електрическото превозно средство са в състояние на висока консумация, което улеснява пистолета да откаже и да причини инциденти с прегряване и горене. За да се гарантира безопасността на обществения транспорт, превозни средства и лична безопасност, купчината за зареждане на електрически превозни средства трябва непрекъснато да подобрява нивото на защита на безопасността. YAXUN има два комплекта решения за температурни сензори за нови пушки за зареждане с енергия и купчини за зареждане: едното е решение за заваряване, който директно контактува сензора с металната част. Другият е тънкослойно решение, който свързва сензора с телената обвивка.

Инсталиран в зареждащата купчина/зарядния пистолет на нови енергийни превозни средства, използва се за контрол на температурата на зареждане на превозни средства с нова енергия
Бърза скорост на реакция
Налични различни конструкции за монтаж
Силна устойчивост на влага и висока стабилност

Характеристики на температурен датчик

Принципът на измерване на температурата на цифровия температурен сензор се основава на характерната връзка между температурата на PN прехода и напрежението на забранената лента на CMOS полупроводника. След малко усилване на сигнала, аналогово-цифрово преобразуване, и цифрова компенсация за калибриране, той се извежда през цифровата шина. Сензорът има предимствата на висока точност, ниска консумация на енергия, добра консистенция, бърза скорост на измерване на температурата, гъвкава програмируема конфигурация, и дълъг живот. Освен това, сензорът също така може да устои на 8kV контактен разряд и 15kV безконтактен разряд, и има отлична стабилност и издръжливост.

Основните предимства са следните:

1. Висока точност: Цифровият сензор за температура има висока точност и стабилност на измерване, с точност ±0,5℃, и може да осигури точни резултати от измерване на температурата.

2. Широк диапазон на измерване на температурата: Може да покрие широк диапазон на измерване на температурата, от -70℃ до +150℃, задоволяване на нуждите на различни сценарии на приложение.

3. Висока надеждност: Температурният сензор Minyuan приема сензорна технология в твърдо състояние, няма движещи се части, не е лесно да бъде повреден или повреден, и е преминал ESD, тестове за стареене и други тестове, за да се гарантира неговата надеждност.
4. Ниска консумация на енергия: Цифровите сензори за температура обикновено имат характеристики с ниска консумация на енергия и са подходящи за случаи с ограничена консумация на енергия, като преносими устройства, безжични сензорни мрежи, и т.н.
5. Бърза реакция: Може да постигне бърза реакция при температурни промени, подобряване на мониторинга на температурата в реално време и точността.
6. Висока линейност: Температурата е линейна и има добра консистенция.
7. Поддържайте потребителско пространство: Вградената EEPROM може лесно да съхранява потребителски данни, осигуряващи гъвкавост и удобство.
8. Поддръжка на каскадна мрежа: Една шина поддържа многоточкова каскадна мрежа на една шина, което е удобно за разширяване и управление на системата.

Хардуерен референтен дизайн
Чипът на температурния сензор M1601B поддържа паразитен режим на захранване, това е, сензорът получава команди и захранващи сигнали от главния контролер чрез една линия за данни, и използва тази енергия за измерване на температурата. Следващата фигура е типична схема.

Схематична диаграма на решението за измерване на температурата за зареждане на пилоти
В режим на паразитно захранване, M1601B приема двупроводен режим на приложение, това е, той комуникира с хоста чрез два проводника, DQ и GND. Сред тях, R2 е издърпващ резистор, използван за захранване на чипа, и C2 е кондензатор за съхранение на енергия, използван за съхраняване на енергия. Освен това, R1, R3, и C1 образуват филтърна верига за филтриране на шума в сигнала.

С цел подобряване на стабилността и надеждността на системата, веригата също така включва набор от симетрично разположени диоди на Шотки D2 и D5, както и TVS тръби D1 и D3, които образуват защитна верига за ефективно предотвратяване на статичното електричество и пренапрежението на кабела от повреда на системата. Освен това, D6 се поставя близо до чипа на температурния сензор като защитно устройство, за да се предотврати необичайни колебания на напрежението на земята от повреда на чипа на сензора.
