Характеристики на аксесоари за сглобяване на сензорна сонда PT100

Характеристики на сензора RTD Pt100
Сензорната сонда Pt100 е най-широко използваният тип съпротивителен температурен детектор (RTD = Температурен детектор на съпротивление), и като всички съпротивителни термометри, той използва електрическо съпротивление за измерване на температурата. Така, съпротивителният термометър не показва директно температурите, но количеството съпротивление в омове като функция на температурата.
Платината е основният основен материал, използван във високопрецизните съпротивителни температурни сензори, включително сензора Pt100. Съпротивителният термометър Pt100 е най-широко използваната температурна сонда в контрола на производствения процес, тъй като покрива широк температурен диапазон от -200 ° C до +850 °C и се отличава с добра точност на измерване и повторяемост, което също е предпоставка за лабораторни измервания.
Поради тези причини, сензорната сонда Pt100 често се предпочита пред термодвойката.
PT100 сензорната сонда има съпротивление от 100 Ом на 0 ° C и 138.5 Ом на 100 °C. Неговото съпротивление варира линейно с температурата, Т.е., С увеличаване на температурата, Така се прави и съпротивата на PT100; следователно, Ако можем да измерим съпротивата, Можем да определим температурата.

Температурният сензор pt100 е инструмент, който преобразува температурни променливи в предаваем стандартизиран изходен сигнал. Използва се главно за измерване и контрол на температурните параметри в индустриалните процеси. Предавател със сензор обикновено се състои от две части: сензорът и конверторът на сигнала. Сензорът е основно термодвойка или термичен резистор; преобразувателят на сигнала се състои главно от измервателен блок, устройство за обработка на сигнали и преобразуване (тъй като индустриалните терморезистори и скалите на термодвойките са стандартизирани, преобразувателите на сигнали се наричат ​​още предаватели), някои предаватели имат добавени дисплеи, а някои имат и функции на fieldbus.

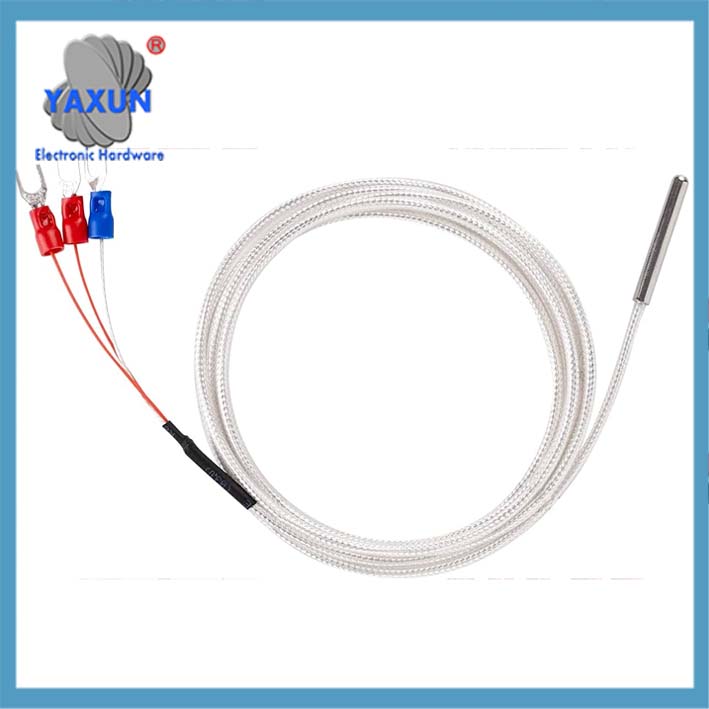

RTD PT100 Сонда за температура – 3-Тел Цифров сензор от неръждаема стомана 4x30 мм Температурен сензор 2 м/78,74 инча дълъг – Измервайте диапазона -50 ° C до 200 ° C – Водоустойчив, Маслено-устойчива и антикорозия

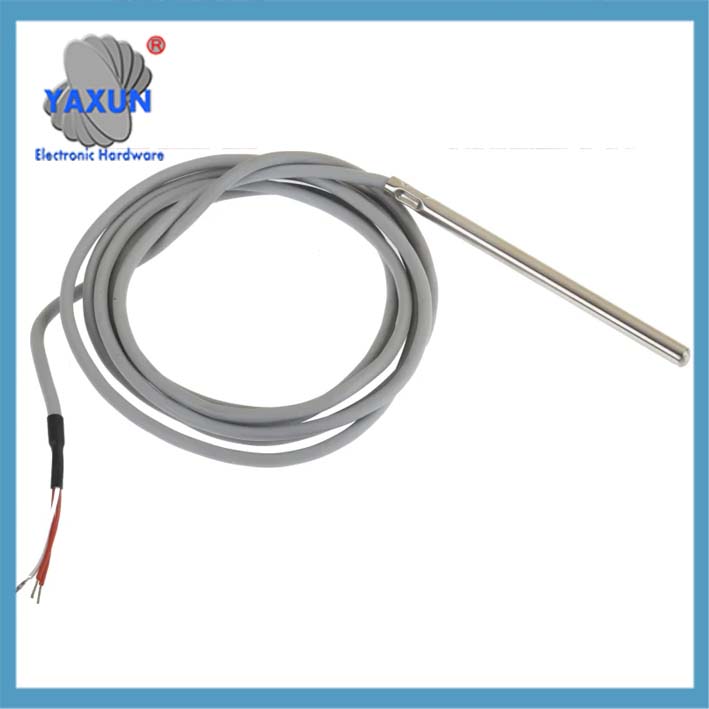

RTD Pt100 Температурен сензор 2 м кабел Неръждаема сонда 100 мм 3 Проводници -50~450 ℃

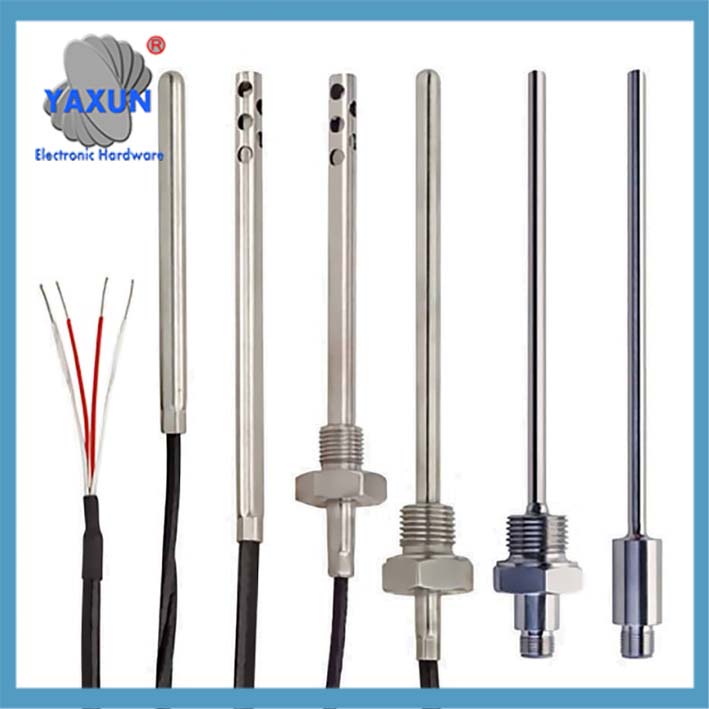

RTD PT100 Сонда за температура 3 Жици 2M Кабел Термодвойка 1/2″ BSP нишка

Изходен сигнал на температурен датчик pt100
Ако температурният сензор pt100 е съставен от два сензора, използвани за измерване на температурната разлика, съществува определена непрекъсната функционална зависимост между изходния сигнал и температурната разлика. Съществува определена непрекъсната функционална връзка между изходния сигнал на температурния сензор pt100 и температурната променлива (обикновено линейна функция). Ранното производство на температурен сензор PT100 има линейна функционална връзка между неговия изходен сигнал и стойността на съпротивлението (или стойност на напрежението) на температурния датчик. Стандартизираните изходни сигнали са главно DC сигнали от 0mA~10mA и 4mA~20mA (или 1V~5V). Други стандартизирани изходни сигнали със специални разпоредби не са изключени. Температурните трансмитери могат да бъдат разделени на двупроводни системи и четирипроводни системи според метода на захранване. Предавателите включват серия комбинирани инструменти с електрически блок (тип DDZ-Ⅱ, тип DDZ-Ⅲ и тип DDZ-S), миниатюризиран модулен тип и многофункционален интелигентен тип. Първият няма температурен датчик pt100, а последните два вида предаватели могат лесно да се комбинират с термодвойки или термични резистори, за да образуват предавател, оборудван със сензор.

Метод на измерване на pt100
Метод на постоянен ток и постоянно напрежение
В традиционния инструментариум, този метод обикновено се използва. След конструирането на метода с постоянен ток или постоянно напрежение, използвайте закона на Ом, за да изчислите стойността на съпротивлението на Pt100, и след това потърсете таблицата за градуиране, за да получите температурата. Този метод е най-простият и универсален.
Универсален сензорен интерфейс UTI метод
Въпреки че традиционният метод е прост, има много недостатъци. Използване на универсален сензорен интерфейсен чип, необходим е само нечувствителен към температура референтен резистор. Чрез свързване на Pt100 към UTI веригата, съотношението между Pt100 и референтния резистор може да се получи чрез MCU, като по този начин се получават стойността на съпротивлението и температурата. Този подход работи добре за микропроцесор (MCU)-базирани системи. Цялата UTI информация се извежда само чрез MCU-съвместим сигнал, което значително намалява външното окабеляване и съединителите между отделните модули.
а) Електрическа схема за свързване 1 Pt100__
b) Електрическа схема за свързване 2 към 3 Pt100_______
c) Електрическа схема за свързване 8 Pt100__

Класове на толерантност Pt100
Класът на толерантност на сонда Pt100 показва точността, с която сензорът може да измерва температурата, определена от IEC 60751 стандарт.
Най-често срещаната точност (толерантност) класовете за сонди Pt100 са клас AA, А, B и C.
Клас AA има толеранс от ±0,10 °C при 0 °C и ±0,53 °C при 250 °C.
Клас А има толеранс от ±0,15 °C при 0 °C и ±1,05 °C при 450 °C.
Клас B има толеранс от ±0,3 °C при 0 °C и ±3,3 °C при 600 °C.
Клас C има толеранс от ±0,6 °C при 0 °C и ±6,6 °C при 600 °C.
Има и по-точна точност (толерантност) класове, като например 1/5 ОТ града 1/10 DIN, конструиран като части от стойностите на клас на толерантност B
Въпреки това, тези класове на толерантност са по-рядко срещани и обикновено са по-скъпи от класове А, B и C. Освен това, за да осигурят такъв точен клас на толерантност, те имат тесни области на употреба.

Окабеляване на сензора RTD Pt100
Резистивен температурен сензор, като съпротивителния термометър, може да бъде свързан към инструментите за отчитане 2, 3 или 4 жици.
Изборът на връзка зависи от степента на точност, необходима при измерване на температурата и вида на приложението на процеса.

2-проводник Pt100 RTD сензор
Двупроводният Pt100 е най-малко точен, тъй като съпротивлението на свързващия кабел се добавя като грешка при измерването на съпротивлението при откритата температура.
Както споменахме, този тип връзка не компенсира съпротивлението на свързващия кабел, което може значително да повлияе на показанията на измерванията, в по-голяма степен с увеличаване на дължината на кабела.
2-проводният Pt100 е най-простата конфигурация, но по-малко точен и надежден от 3-проводния Pt100 и 4-проводния Pt100. Обикновено се използва с къси проводници или където не се изисква висока точност.

3-проводник Pt100 сензор RTD
За да компенсира допълнителното съпротивление, втори платинен проводник се добавя към сензора при третия проводник.
Третият проводник се използва за определяне на самото съпротивление на проводника, което се изважда от общото съпротивление на измерване, осигуряване на истинската устойчивост само поради промяна на температурата.
Изискването е диаметърът на проводниците, и следователно техните съпротивления, са еднакви, както се предполага от 3-проводна връзка.
С други думи, 3-проводният Pt100 е термометър за съпротивление, който използва три проводника за свързване на сензора към инструментите за отчитане, позволяваща компенсация на вариациите в електрическия кабел.
3-проводният Pt100 е най-използваният в промишлени приложения, където точността на измерване на температурата е по-добра от 2-проводния Pt100, но по-малко прецизен и надежден от 4-проводния Pt100.

4-проводник Pt100 сензор RTD
4-проводният съпротивителен термометър Pt100 е много прецизен и често се използва в лаборатории, за измерване на температурата на течности и газове и където се изисква максимална точност на отчитане.
4-проводният Pt100 се различава от 3-проводния Pt100 поради наличието на допълнителен проводник за всеки полюс на датчика. Тези компенсационни проводници елиминират ефекта от вариациите в електрическите проводници, които пренасят сигнала към четящите инструменти.
Следователно 4-проводният съпротивителен термометър Pt100 е по-точен и надежден от 3-проводния Pt100 поради компенсацията на съпротивленията на проводниците, използвани за измерване.
