Функции и приложения на предпазители за презареждане

Възстановяеми предпазители на чипове (Pptc) са компоненти за защита от свръхток, базирани на характеристиките на положителния температурен коефициент на полимерите. Те имат функция за автоматично нулиране и се използват широко в защита на вериги на електронно оборудване. По -долу са основните му точки:
1. Структура и принцип на работа
‌Material състав‌
Състои се от специално обработени полимерни смоли (като PE полимери) и проводими частици (въглеродни черни или метални частици). При нормални условия, Проводимите частици образуват път с ниско съпротивление (0.1-Няколко ома). Защитен механизъм
Когато възникне свръхток, Топлинният ефект на тока кара смолата да се стопи и разшири, проводящата мрежа да се скъса, и съпротивлението внезапно се увеличава до състояние на високо съпротивление (до мегаома), ограничаване на тока до микроампери. След отстраняване на повредата, Проводимите частици се охлаждат и свиват, свържете се отново, и възстановете състоянието на ниско съпротивление без ръчна подмяна‌. ‌

PPTC възстановяем предпазител AEM компоненти Китай доставчик

Функция и прилагане на чип SMD презареждащ се предпазител

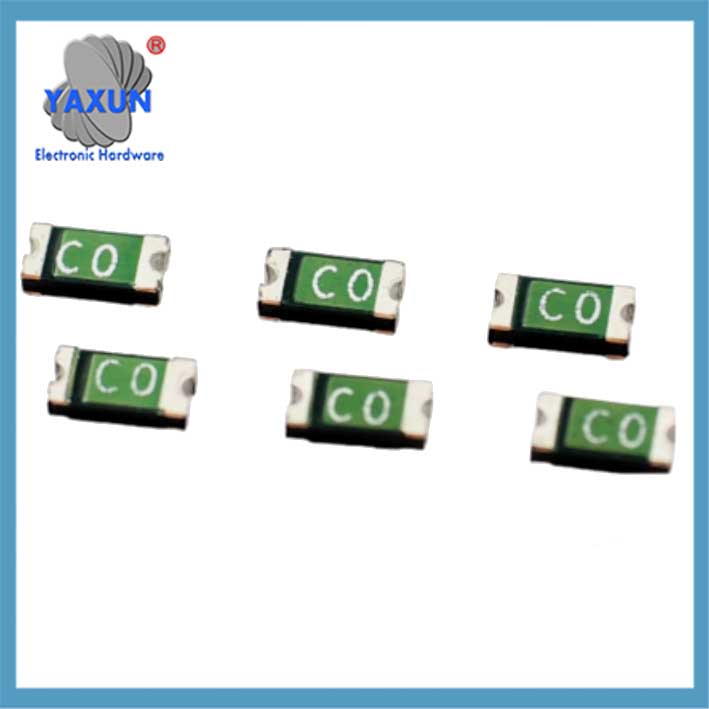

Чип SMD resetable предпазител Китай доставчик

Защита от свръхток:
Възстановяващите се предпазители ограничават прекомерния ток във веригата, предотвратяване на повреда на чувствителни компоненти по време на късо съединение или условия на претоварване.

Защита от прегряване:
Те също могат да усетят и реагират на прекомерни температури, изключване до състояние на високо съпротивление, за да се предотврати прегряване и потенциална повреда.

Самостоятелно ресурси:
За разлика от традиционните предпазители, възстановяващите се предпазители автоматично се връщат в състоянието си с ниско съпротивление, след като условието за повреда бъде отстранено и температурата или токът падне под точката на задействане.

2. Основни параметри и характеристики

Параметри	Описание
Задържащ ток	Максимален ток за поддържане на недействие (e.g. 0.05-3А за 0805 пакет)‌
Ток на действие	Минимален постоянен ток за задействане на защита (обикновено 2 пъти по тока на задържане)‌
Издържа на напрежение	Типична стойност 16-60V, стойността на издържаното напрежение ще намалее при висока температура‌
Време за реакция	Претоварването може да се задейства за милисекунди, което е свързано с текущото многократно претоварване‌

3. Типични сценарии за приложение
Потребителска електроника:
Широко използван в смартфони, лаптопи, Телевиси, и други електронни устройства за защита срещу свръхток и проблеми с прекомерна температура.
Захранващи устройства:
Осигуряват надеждна защита на захранванията в различни устройства и системи, предотвратяване на повреда от късо съединение или прекомерно потребление на ток.
Автомобилна електроника:
Използва се в автомобили за защита на електрониката на таблото, контролни модули, и развлекателни системи от свръхток.
Телекомуникации:
Защитава рутери, превключватели, и други комуникационни устройства от повреда, причинена от свръхток, осигуряване на непрекъсната свързаност.
Индустриални системи за управление:
Предпазни електронни контролни панели, PLC (Програмируеми логически контролери), и други критични компоненти в промишлени условия.
Аерокосмически и ядрени приложения:
Осигурете надеждна защита в среди, където смяната на предпазителя е трудна или непрактична.
Медицински изделия:
Може да се намери в някои медицински изделия, осигуряване на безопасността и надеждността на критично медицинско оборудване.
Аудио системи:
Предпазва високоговорителите, особено пищялки, от повреда поради превишаване на скоростта.

P075 Предпазители 0,75 A 13,2 V бързодействащ чип SMD 1812 Патронни предпазители Възстановяем предпазител

Самовъзстановяващ се предпазител SMD 1206 nSMD025 250MA 16V

1.18V бързодействащ чип SMD 1812 Патронни предпазители Възстановяем предпазител

4. Съображения за избор
Текущо съвпадение: Токът на поддръжка трябва да бъде 1.25 пъти по-висок от максималния работен ток на веригата‌;
Избор на пакет: Изберете 0402/0603 и други размери според пространството на печатната платка, и 1812/2920 опаковката е необходима за сценарии с голям ток‌;
Адаптивност към околната среда: Текущата употреба трябва да бъде намалена в среда с висока температура, за да се избегне фалшиво задействане‌.

5. Тенденции в развитието на технологиите
Оптимизация на материалите: Новите нанокомпозитни материали подобряват скоростта на реакция и устойчивостта на натиск‌.
‌Структурна иновация‌: например, YAXUN Electronics’ регулируемите компоненти на пластира са подходящи за различни схеми на верига‌.

Ако имате нужда от тест стандарт, можете да се обърнете към среда от 25°C, за да проверите тока на поддръжка (без действие за 15 минути) и ток на действие (задействане в рамките на 5 минути) и други показатели.

Предимства пред традиционните предпазители:
Самостоятелно ресурси:
Елиминира необходимостта от ръчна смяна на предпазител, намаляване на времето за престой и разходите за поддръжка.
Компактен размер:
Възстановяващите се предпазители често са по-малки от традиционните предпазители, което ги прави по-лесни за интегриране в компактни електронни устройства.
По-дълъг живот:
Способни да издържат на множество свръхтокови събития, което води до по-дълъг общ живот в сравнение с традиционните предпазители.
Без дъга:
Възстановяващите се предпазители не произвеждат искри или дъга по време на повреда, повишаване на безопасността.
