Възстановяем предпазител (Pptc) е компонент за защита от свръхток с функция за автоматично нулиране. Изработен от композит от високомолекулен полимер и проводими частици, той бързо прекъсва тока, когато възникне аномалия във веригата и автоматично възстановява проводимостта след отстраняване на повредата. Следват неговите основни характеристики и принципи на работа:

PTC предпазител за презареждане 72V 0.3A 300MA RXEF030 SERIES 10A , 32В DC 16V

Littelfuse 10A , 32V dc PTC възстановяем предпазител 16V 4A

Възстановяващ се предпазител 30V PTC полимерен PPTC DIP JK30 0.5A 0.75A 0.9A 1.1A~10A

аз. Принцип на работа на възстановяем предпазител
Отзамощ се предпазител е направен от коефициент на положителна температура на полимер (PTC) материал. Той автоматично отрязва веригата в случай на свръхток или късо съединение. След като повредата на веригата бъде разрешена, Той автоматично възстановява проводимостта, Елиминиране на необходимостта от ръчна подмяна на предпазители.

Как работи възстановяем предпазител: Използване на PTC свойствата на материала, поддържа сравнително ниско съпротивление при стайна температура (25°C), обикновено по-малко от 1 ом. Когато токът, протичащ през него, се увеличи и надвиши номиналния ток на материала, което води до повишаване на температурата, съпротивлението му бързо нараства до нивото на мегаома. В този момент, токът, протичащ през него, е много слаб, подобно на отворена верига, като по този начин защитава следващите вериги. Когато натоварването на веригата се върне към нормалното, съпротивлението на PTC материала пада под нормалната си стойност, и нулируемият предпазител се връща към проводимост, което позволява на веригата да възобнови нормалната си работа. Нормално състояние: Проводимите частици образуват път с ниско съпротивление (обикновено <1о) в рамките на полимера, позволявайки стабилен поток на ток.
Задействане на свръхток/прегряване: Необичайният ток причинява повишаване на температурата, причинявайки разширяване на полимера и разкъсване на проводимата мрежа, което води до внезапно увеличаване на съпротивлението спрямо обхвата на мегаома и ограничаване на тока.
Автоматично възстановяване: След като повредата е решена, полимерът се охлажда и свива, което позволява на проводимите частици да се свържат отново и да се върнат в състояние с ниско съпротивление.

II. Ключови характеристики
Автоматично възстановяване: Осигурява хиляди повтарящи се цикли на защита без ръчна подмяна.
Двойна защита: Реагира както на свръхток, така и на прегряване (температурата на околната среда влияе върху прага на задействане).
Бърза реакция: Време за пътуване на ниво милисекунди, обратно пропорционална на интензитета на тока на повреда.
Надеждност: По-надежден от предпазителите за еднократна употреба и може да се използва многократно.

III. Типове и параметри

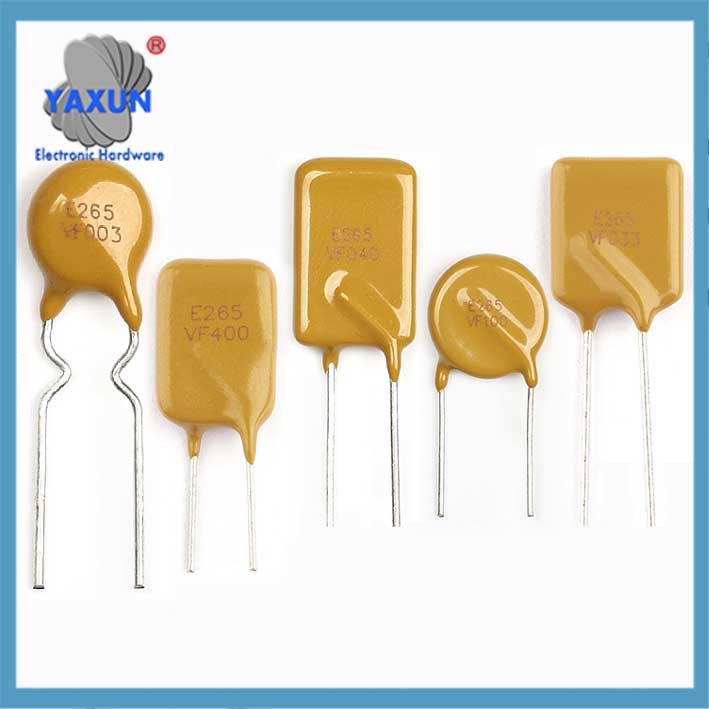

Видове пакети:
Проходен отвор (радиални изводи) и устройства за повърхностен монтаж (SMD, като например 0805 и 1206). Основни параметри:

Задържащ ток (ihhold): Максималният ток, който може да тече непрекъснато при 25°C.

Ток на изключване (Itrip): Минималният ток, който задейства защитата.

Издържа на напрежение (Vmax): Максималното напрежение, на което може да издържи възстановим предпазител, докато е в защитен режим.

ihhold: Известен също като номинален ток, това е максималният работен ток, който възстановяем предпазител може да тече непрекъснато при 25°C. Под този ток, предпазителят поддържа ниско съпротивление. (Също, ефектът на работната температура върху Ihold трябва да се вземе предвид.)

Когато температурата падне под 25°C, Ihold се увеличава, докато с повишаване на работната температура, Ihold намалява. При проектиране на вериги, използващи възстановими предпазители, трябва да се вземе предвид работната температура.

Когато избирате предпазител, който може да се нулира, уверете се, че токът Ihold е по-голям от максималния ток на натоварване във веригата, но не повече от номиналното натоварване на веригата или устройството.

Itrip: Известен също като ток на прекъсване, това е минималният ток, при който съпротивлението на възстановяем предпазител започва да се увеличава при 25°C. Това е текущият праг, при който започва да работи възстановяемият предпазител. Когато токът надвишава тока на изключване I, предпазителят влиза в състояние на високо съпротивление, прекъсване на веригата. Тази I точка на задействане е преходната точка, където съпротивлението на PPTC се променя от ниско на високо.
3. Vmax: Известен също като номинално напрежение, това е максималното напрежение, което предпазителят може да издържи при 25°C. Уверете се, че номиналното напрежение е по-голямо или равно на максималното напрежение във веригата, тъй като спадът на напрежението в захранването ще се приложи към предпазителя, когато веригата надолу по веригата даде късо съединение.

4. Работно време: Това е времето, необходимо на съпротивлението на предпазителя да достигне максималната си стойност при ток от 5 пъти държа на 25°C. The “време” в табл 1 е времето за работа, изразено в секунди.

IV. Типични приложения
Защита от свръхток: Комуникационно оборудване, батерийни пакети, LED драйвери.
Защита срещу обратна полярност: Входни портове за захранване.
Защита от пренапрежение: Сигнални линии или чувствителни вериги.

V. Общи вериги за възстановяеми предпазители

1. Верига за защита от свръхток на захранване

Свържете последователно възстановяващ се предпазител с входа на захранващата линия. Ако номиналният ток е превишен, предпазителят ще се включи. (Вижте Фигура 3.)

2. PCB изходни интерфейси

например, за USB порт, свържете PPTC последователно със захранващия щифт, за да защитите изходната мощност.

3. Верига за защита срещу обратна полярност на захранването

Когато веригата е с обратна полярност, токът, протичащ през възстановимия предпазител, е висок, увеличаване на съпротивлението му и прекъсване на веригата, защита на следващите вериги.

4. IO защитна верига

Свържете последователно възстановяващ се предпазител с IO сигналната линия и, във връзка с TVS диод, предотврати повреда от пренапрежение на контролния чип.

VI. Ключови точки за избор

Изберете верига въз основа на работното напрежение на веригата, температура на околната среда, номинален ток, и крива на работното време. например, 48V верига изисква модел с издържащо напрежение от 60V или по-високо. Намаляването на тока трябва да се има предвид за среда с висока температура. Захранването изисква защита от свръхток. Работното му напрежение е 24V, максималният му работен ток е 450mA, и максималната му работна температура е 50°C. Необходима е защита при 1,4A, и веригата трябва да бъде защитена в рамките на 1s при 5A.
Първо, тъй като захранването е 24V, Vmax на захранването трябва да бъде по-голямо от 24V, с известен запас. Следователно, пет компонента отговарят на това изискване.

Второ, защото веригата има максимална работна температура от 50°C, стойността I hold трябва да бъде приблизително 80% от действителната номинална стойност. Следователно, SMD2920P075TF и SMD2920P100TF отговарят на това изискване, превишаване на изискваното I hold = 0.45/0.8 = 0,56А. трето, време на работа: Когато токът е 5А, SMD2920P075TF и SMD2920P100TF работят за по-малко от 1s. Въпреки това, за по-бърза защита от свръхток, обикновено препоръчваме SMD2920P075TF поради по-краткото му време на работа.

Yaxun Electronics предлага глобални собствени SMD и plug-in PPTC.
SMD продуктите включват SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, и серия SMD2920P.

Plug-in продуктите включват HL06, HL16, HL30, HL60, HL130, HL250, и серия HL600.
Yaxun Electronics е специализирана в EMC-съвместими услуги за проектиране на възстановими предпазители и предлага безплатни лабораторни тестове.
