Функцията за сензор за температура на домашния уред

Функции на температурни сензори и параметри на машини за соево мляко, уреди за готвене на ориз, газови бойлери, и отопляеми вани за крака.
Пример 1: За машина за соево мляко Joyoung, понякога моторът започва да се върти, за да победи боба, преди водата да е загрята. Понякога водата изобщо не се нагрява, и алармата изгасва при включване на захранването. Машините за соево мляко имат множество работни програми. Вземете за пример процедурата Хиляда бобчета: първо инжектирайте студена вода, така че нивото на водата да достигне чертата на скалата. След включване, изберете програмата и натиснете бутона за стартиране. Машината първо ще остави зърната да абсорбират вода за известно време, след това започнете отоплението, и спрете нагряването, когато температурата на водата достигне 80°. Моторът стартира на бавна скорост, за да разбърка зърната и след това продължава да загрява. Когато температурата на водата достигне 90°, моторът се върти бързо, за да смачка зърната, и след това се извършват редуващи се нагряване и раздробяване. След като зърната са напълно смачкани, машината загрява периодично на половин мощност, за да предотврати преливането на соевото мляко. По време на нагряване, ако соевото мляко влезе в контакт с пръта против преливане, машината ще спре веднага и отоплението ще спре. След като се направи соевото мляко, зумерът ще изпиука 3 пъти.

Функцията за сензор за температура на домашния уред

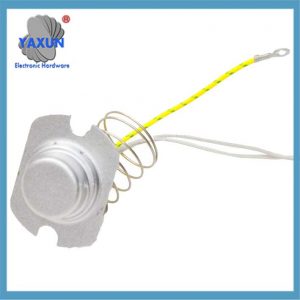

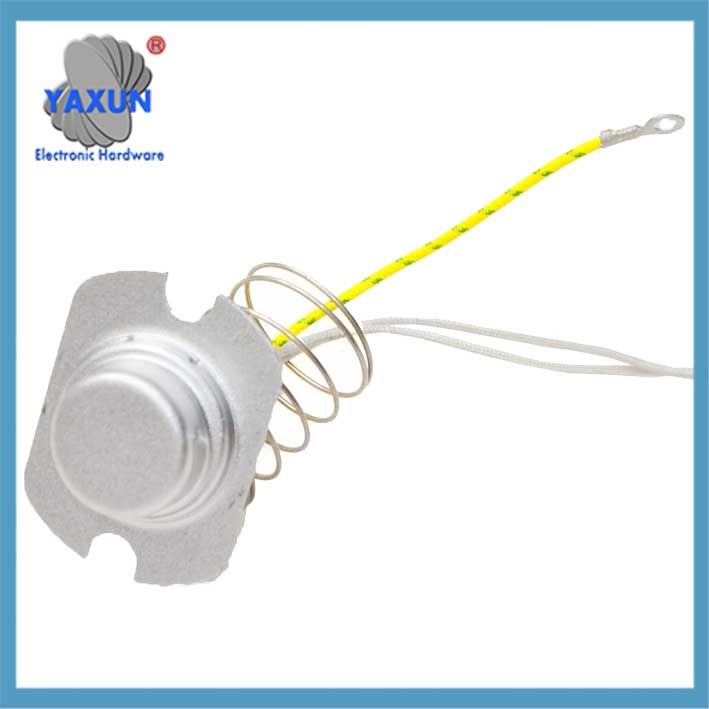

50K Електрическа готварска печка под налягане NTC Температурен сензор за Supor Midea

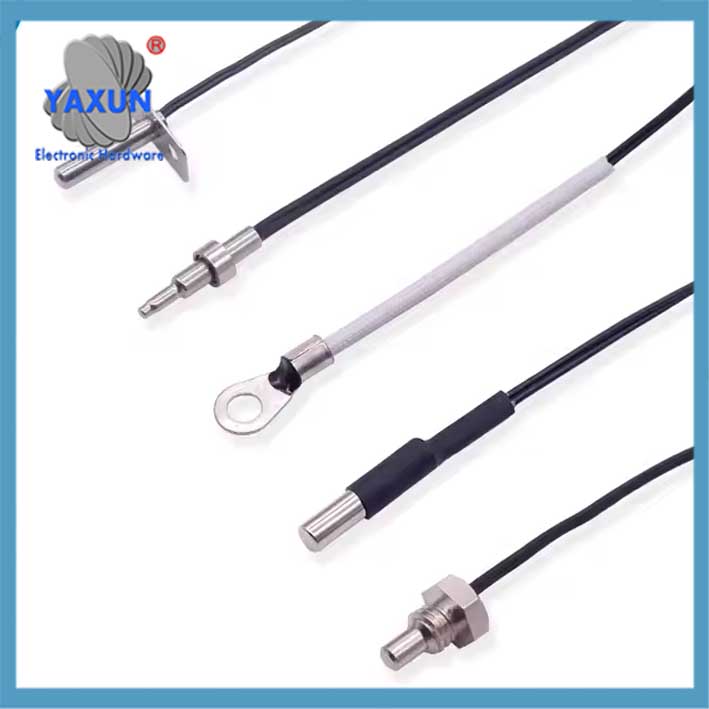

NTC 10K 15K 20K 50K 3950 1% Температурен сензор NTC сензорна сонда за хладилник

Понякога машината може да заври вода, моторът може да се върти, и понякога може да звучи аларма. Това показва, че процесорът работи нормално, но процесорът може да получи информация за грешка и неизправност. Тази машина има само сензор за температура на водата и прът за откриване на преливане. Съответната верига е показана на фигура 1. При започване на работа, прътът за откриване на преливане и земята са изолирани. Напрежението в точка B се определя от делителя на напрежението на R3 и R4 и трябва да бъде високо ниво (>2.5V). Когато соевото мляко влезе в контакт с детекторната пръчка, напрежението в точка B се променя на ниско ниво (<2.5V) и машината спира да загрява. Ако напрежението в точка B е по-ниско от 2,5 V, когато машината за соево мляко за първи път започне да работи, машината ще издаде аларма. Измереното напрежение в точка B винаги е 4,5 V, което показва, че тази повреда няма нищо общо с детекторния прът.

Температурният сензор е полупроводников компонент, затворен в тръба от неръждаема стомана. Измереното напрежение в точка А е 23V и е нестабилно. Нормално, точка А е на високо ниво. Тъй като температурата на водата се повишава, стойността на напрежението постепенно намалява. Изключете щепсела на температурния сензор и измерете дали напрежението в точка А се повишава до 4,2 V. Използвайте стрелка мултиметър Rx1k блок за измерване на съпротивлението на температурния сензор. Показанията варират между 15k~20kΩ, което показва, че сензорът изпуска електричество. Отстранете подобен сензор от бракуваната машина за соево мляко, измерете съпротивлението му да бъде 100 kΩ (температурата на околната среда е около 12°C), инсталирайте го на тестовата машина, и отстранете повредата. По това време, измереното напрежение в точка А е 4V (температурата е около 12°C). Когато напрежението в точка А падне до 2,5V, машината спира да загрява. Когато температурата на водата достигне 90С, напрежението в точка А пада до 1,7V.

Пример 2: Оризоварка от компютърен тип Pentium готви ориз. Горният слой се пълни със суров ориз. Тествайте функцията за кипене на водата и водата може да се свари нормално, но има чувството, че отнема много време. Когато изберете функцията за готвене, чувствате, че водата в машината кипи по-слабо. Вижда се от последователно свързания амперметър на електропровода, че при влизане на периодична програма за отопление след преваряване на водата, отоплението спира за дълго време. Оризоварката има два температурни сензора, единият е монтиран в центъра на нагревателната плоча, за да отчита температурата на дъното на съда; другият е монтиран вътре в капака, за да отчита температурата на горната част на тенджерата. Ако водата може да заври, това означава, че сензорът на дъното на съда е нормален. Измереното съпротивление е 90kΩ (стайна температура 16°C). Съпротивлението на сензора на капака на тенджерата е само 15 kΩ, което очевидно е твърде малко. Според опита, тези два сензора обикновено имат еднакви спецификации. Тъй като авторът няма под ръка сензор с тази спецификация, Вместо това опитах с резистор 82kΩ и след това тествах машината, за да отстраня повредата. В оризоварки от компютърен тип, сензорът на горния капак е настроен да предотвратява преливането на оризовата супа. Особено при готвене на каша, когато голямо количество оризова супа се изсипва върху капака на тенджерата, причинявайки повишаване на температурата на капака на тенджерата, съпротивлението на сензора става по-малко. По това време, процесорът издава инструкция за спиране на нагряването, за да се предотврати преливането на оризовата супа. Съпротивлението на сензора на горния капак на тази машина е само 15 kΩ. След откриване, процесорът определя, че температурата на горния капак е твърде висока, така че намалява времето за нагряване, което води до по-дълго време за готвене и недостатъчна интензивност на кипене, карайки ориза да стане сварен. След аварийна смяна с постоянен резистор, на потребителя се казва да не готви каша, иначе оризовата супа ще прелее.

Пример 3: Газов бойлер с постоянна температура не работи. В момента, в който е включен, температурата на водата се показва като 85°, и след това прозвучава аларма. Панелът на машината показва аларма за прегряване, което очевидно се дължи на влошаването на температурния сензор. Сензорът е бил потопен във вода дълго време и е подобен по форма на сензора на машина за соево мляко. Наблюдавайте внимателно с лупа дали има лека пролука в корпуса на сензора. Използвайте поялник, за да нагреете корпуса на сензора периодично (за да предотвратите изгарянето на сензора) за да изсуши влагата вътре. След охлаждане, измерената стойност на съпротивлението е 30kΩ (стайната температура е 25°C). Първо нанесете слой уплътнител върху повърхността на сензора, и след това поставете пластмасова тръба върху него, за да предотвратите водоустойчивостта му. Изчакайте лепилото да изсъхне и го поставете обратно в бойлера. След тестване, бойлера работи нормално.

Пример 4: Ваничка за крака, не се нагрява. Анализ и поддръжка: Измерената температура на водата в басейна е 15°C, но дисплеят за температура е 45°C. Предполага се, че има проблем с температурния датчик R1. Опитайте потенциометър 100kΩ вместо R1, и бавно регулирайте съпротивлението на потенциометъра, свързан към веригата, така че показаната температура да е същата като действителната температура на водата. По това време, измерете съпротивлението на текущата свързана верига на потенциометъра, и след това го сменете с постоянен резистор със същото съпротивление, за да проверите дали машината загрява правилно. Измерването установи, че когато нивото на водата е по-високо от 309C, показаната температура е по-ниска от действителната, така че R1 беше подходящо намален. очевидно, показаната температура при ниска температура е малко по-висока от действителната температура, но това може да компенсира грешката при висока температура, и в същото време информира потребителя, че има отклонение в показанието на температурата, и трябва да се основава на физическия комфорт при използването му.
Резюме: Всички температурни сензори работят в тежки условия на висока температура и висока влажност, и тяхната устойчивост е склонна да намалява. Вероятно е причинено от изтичане поради потапяне във вода. Освен това, съпротивлението на сензора може да стане по-голямо или веригата да се отвори, което също може да доведе до спиране на работата на машината или до звуков сигнал. Има много спецификации за съпротивление за температурни сензори. Ако нормалната стойност на съпротивлението на сензора не може да бъде известна, след като е бил повреден, потенциометър 220kΩ може да се използва за замяна по време на поддръжка, и стойността на съпротивлението, свързана към веригата, може да се регулира, така че да може да работи нормално. Освен това, можете също да помислите за подмяна на сензорите за температура на панела и на захранващата тръба в индукционната печка. Външният вид на този тип сензор е подобен на 1N4148 диод със стъклена капсула. На стайна температура, стойността на съпротивлението е около 50k~100kΩ.
