Шта је уређај за заштиту од прегревања?

Заштитник од прегревања је аутоматски контролни уређај који постиже сигурносну заштиту опреме кроз праћење температуре. Његова основна функција је да прекине струјно коло или покрене заштитни механизам када температура пређе постављени праг како би се спречило квар опреме или изазивање пожара услед прегревања. Следе његови технички детаљи и анализа примене:

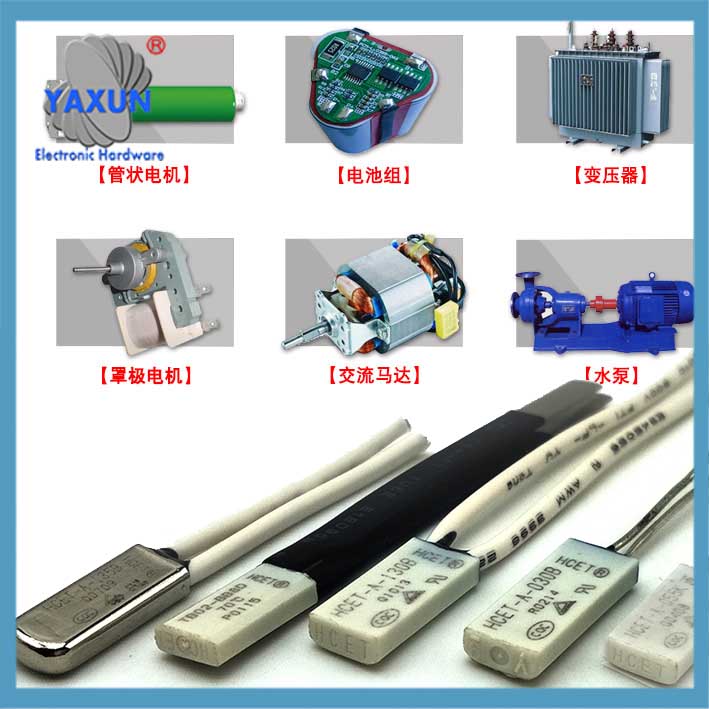

Функција и примена уређаја за заштиту мотора од прегревања

Случај примене уређаја за заштиту од прегревања мотора аутомобила

Термички заштитни уређај примењен на батерију

1. ‌Основни принцип и тип‌

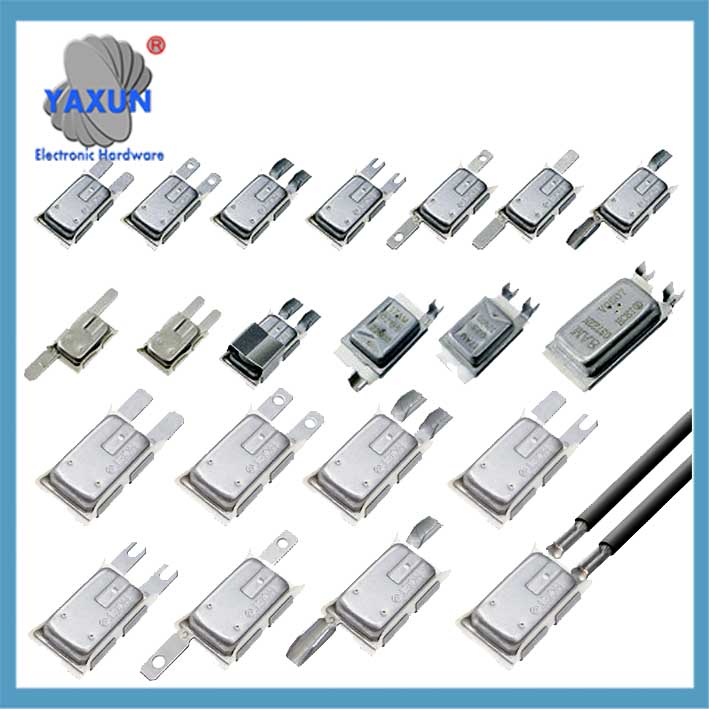

‌Биметална тракаста структура‌: Коришћење два метална композитна лима са различитим коефицијентима топлотног ширења, деформација покреће контактно дејство када температура порасте (нормално отвореног/нормално затвореног типа).
‌Само-опоравак и не-самоопоравачки тип‌:
Тип самоопоравка: аутоматски се ресетује након што температура падне (као што су фрижидери, машине за прање веша);
Тип који се не самоопоравља: потребно је ручно ресетовање (као што су мотори за гориво, индустријска опрема).
‌Термисторска веза‌: Неки модели комбинују термисторе или микрорачунаре са једним чипом да би се постигла прецизна контрола температуре.

Како то ради:
Сензори:
Уређаји за заштиту од прегревања обично користе сензоре температуре (попут термистора или биметалних трака) за праћење температуре одређеног подручја.
Праг:
Када температура пређе унапред постављени праг, сензор покреће сигнал.
Акција:
Овај сигнал затим активира прекидач, штафета, или други механизам који или искључује напајање или смањује излазну снагу уређаја.

2. ‌Кључни параметри и избор‌
Опсег температуре: Температура уобичајене акције 40-180℃ (као што је толеранција серије КСД9700 ±3/5℃);
‌Струја/напон‌: Типичне спецификације АЦ250В/5А, високонапонски модели могу достићи АЦ1800В;

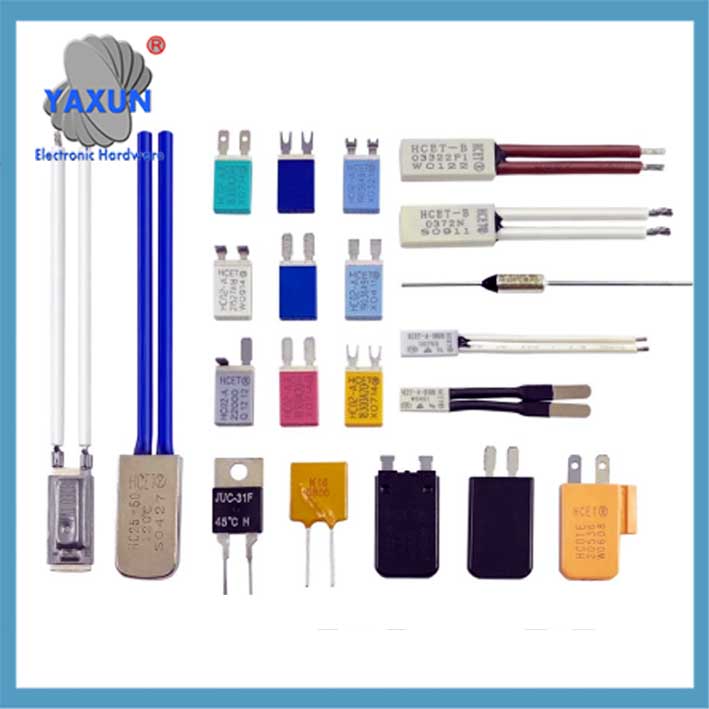

‌Структурни облик‌:

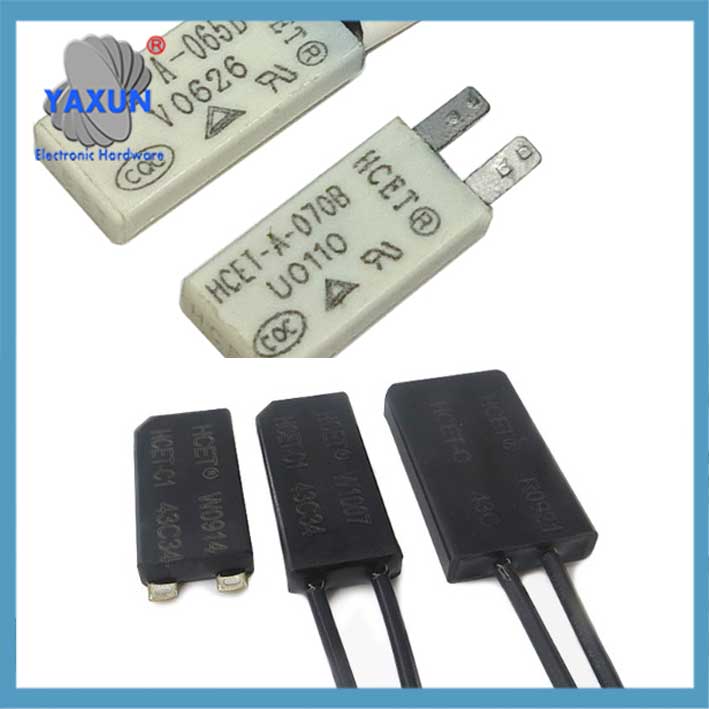

Пластична шкољка (ПБТ материјал, лагана);

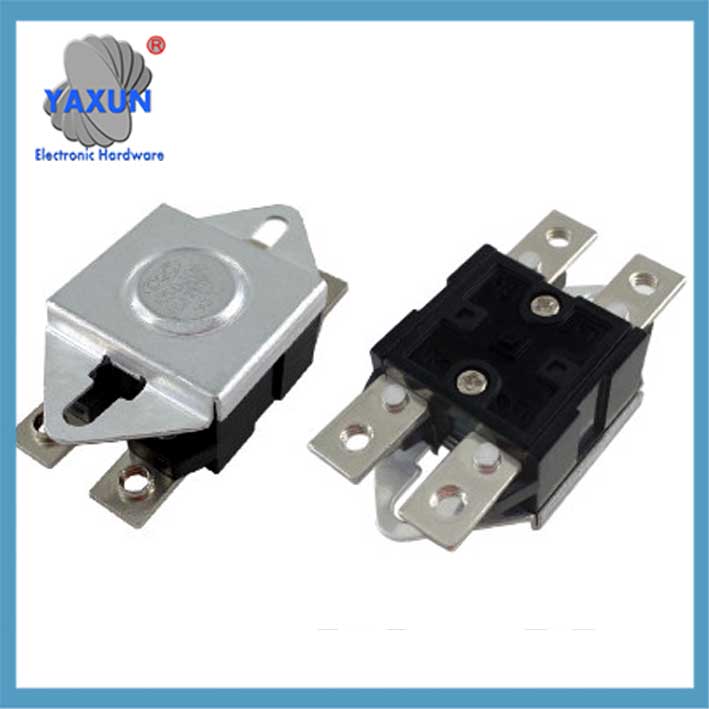

Метална/керамичка шкољка (отпоран на високе температуре, изолација).

Термо заштитни уређај за грејну подлогу

Термални заштитни уређај за медицински третман

Термо заштитни уређај за инстант бојлер

3. ‌Типични сценарији примене‌
‌Кућни апарати‌: мотори клима уређаја, машине за прање веша, итд., да спречите прегревање намотаја мотора; Индустријска опрема: праћење температуре намотаја статора потопљене пумпе (као што је ГБ-220В заштитник); ‌Електронска кола‌: заштита од расипање топлоте процесора како би се избегле рањивости од напада високих температура‌. Примери уређаја за заштиту од прегревања:

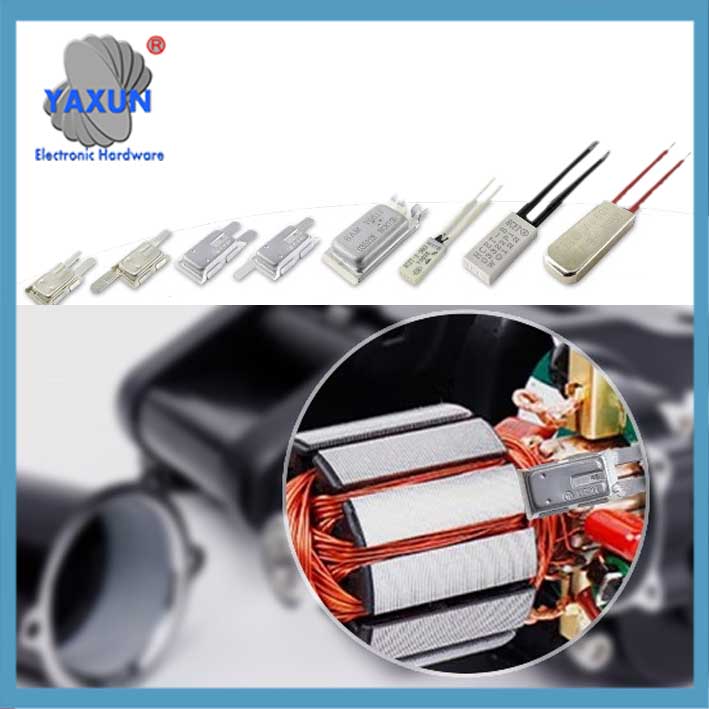

Термички штитници у моторима:
Ови уређаји су уграђени у електромоторе како би се спречило прегревање, што може довести до квара или запаљења мотора.
Заштита од прегревања кабине у возилима:
Нека возила, попут Тесле, имају функцију заштите од прегревања кабине која аутоматски активира клима уређај како би спречила да се унутрашњост опасно загреје када се паркира.

4. ПТЦ термостори у електроници:
Користе се у разним апликацијама за заштиту кола од прегревања тако што значајно повећавају њихов отпор када се прекорачи одређена температура.
Ограничавачи температуре у системима грејања:
Ови уређаји, попут оног описаног у чланку Хеатсистемс, користе се за спречавање прегревања грејних елемената, што може оштетити грејни елемент или околне материјале.
Важност заштите од прегревања:
Сигурност: Спречавање пожара, оштећење опреме, и потенцијалне повреде од прегревања.
Поузданост: Обезбеђивање дуговечности и правилног функционисања уређаја и система.
Ефикасност: У неким случајевима, као у возилима, заштита од прегревања може помоћи у оптимизацији потрошње енергије.

5. ‌Уобичајени проблеми и мере предострожности‌
‌Захтеви за инсталацију‌: Треба да буде близу површине контролисане опреме како би се избегла деформација шкољке која утиче на перформансе‌;
Ризик од лажне операције: Старење лемљења или механичка оштећења могу узроковати квар заштите‌;
‌Разлика од заштите од преоптерећења‌: Заштита од прегревања је заснована на температурном прагу, док заштита од преоптерећења реагује на абнормалност струје‌.

6. ‌Трендови развоја технологије‌
‌Интегрисани дизајн‌: Као што је биметални заштитник типа скока у комбинацији са двоструким функцијама прекомерне струје/прегревања‌;
‌Побољшање високе поузданости‌: Керамичка амбалажа и кола против сметњи побољшавају прилагодљивост индустријском окружењу‌.
