Следеће је главна разлика и водич за избор биметалног КСД301, КСД9700 нормално затворен (НЦ) и нормално отворен (НО) температурни прекидачи, и свеобухватно поређење техничких спецификација и сценарија примене:
Ја. Принцип рада и дефиниција стања
| Карактеристике | Нормално затворено (НЦ) | Нормално отворен (НО) |
| Почетно стање | Контакти затворени на нормалној температури (спојено коло) | Контакти искључени на нормалној температури (струјно коло искључено) |
| Покрени радњу | Температура ≥ подешена вредност → контакти искључени (струјно коло искључено) | Температура ≥ подешена вредност → контакти затворени (спојено коло) |
| Механизам за ресетовање | Температура пада до вредности за ресетовање → контакти се аутоматски затварају | Температура пада до вредности за ресетовање → контакти се аутоматски искључују |
| Симболи | НЦ (нормално затворен) | НЕ (нормално отворен) |
Основна логика апликације:
НЦ тип: “високо температурно напајање искључено” (као што је спречавање прегревања и сагоревања мотора);
НО типе: “укључено напајање на високој температури” (као што је превисока температура при покретању вентилатора за хлађење).

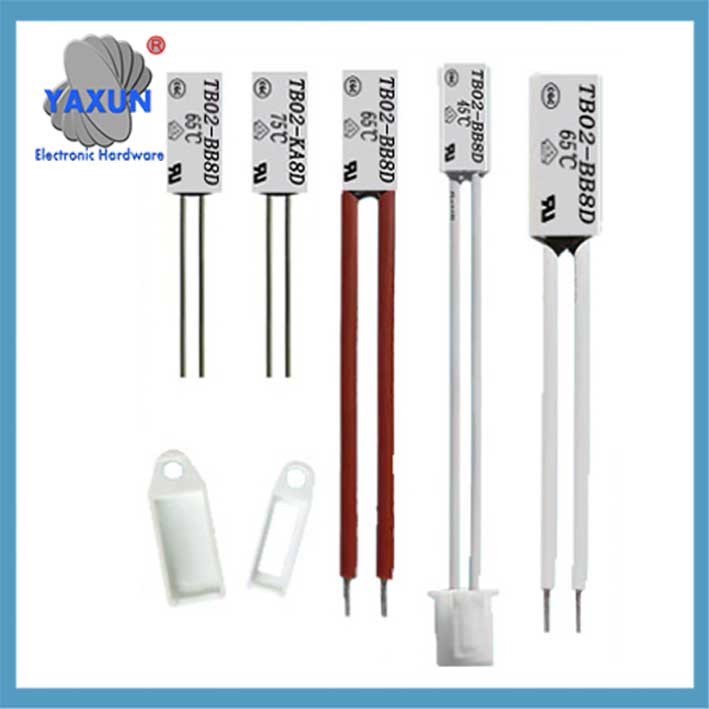

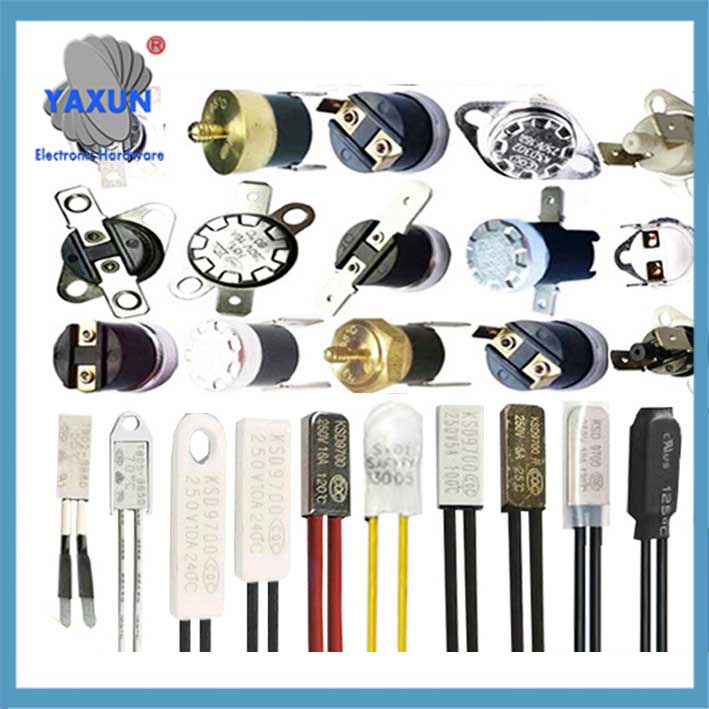

 Нормално затворени и нормално отворени температурни прекидачи |

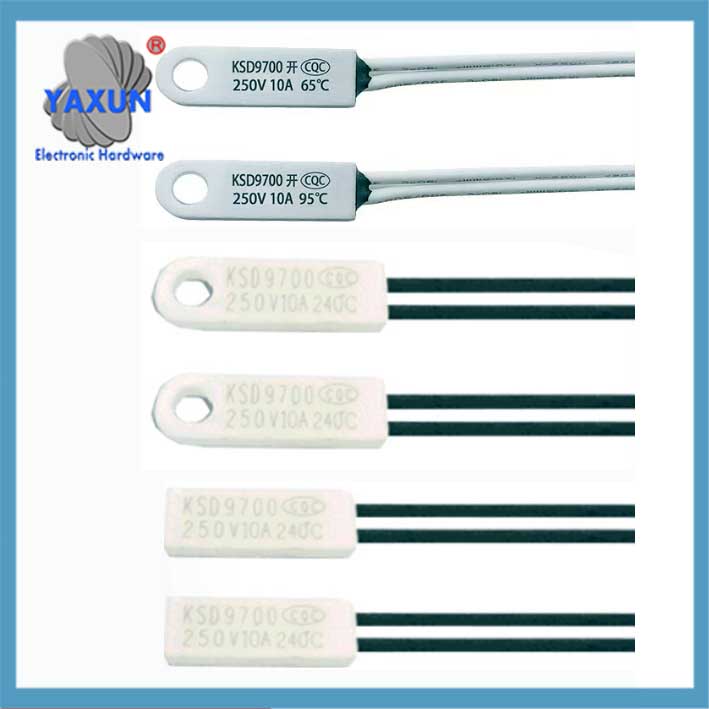

 Нормално отворен прекидач за контролу температуре КСД9700 |
 Нормално затворен прекидач за контролу температуре КСД9700 |
Ии. Типични сценарији примене
КСД301 параметри температурног прекидача
| Уписати | Применљива опрема | Сврха заштите |
| НЦ тип | – Заштита мотора од прегревања (машина за прање веша, компресор клима уређаја) – Електрични бојлер против сувог сагоревања – Заштита од преоптерећења трансформатора |
Када температура пређе стандардну, напајање је принудно прекинуто како би се избегло оштећење опреме |
| НО типе | – Контрола вентилатора за хлађење (ЦПУ рачунара, кабинет) – Аларм за превисоку температуру грејача – Систем грејања стакленика |
Активирајте помоћну опрему (као што су вентилатори/аларми) када температура пређе стандардну |
Иии. Кључна разматрања за избор
Приоритет безбедности
НЦ тип мора бити изабран за сценарије принудног искључивања (као што су превенција од пожара, превенција струјног удара) да би се избегле незгоде изазване континуираним напајањем на високим температурама.
Упаривање дизајна кола
НЦ тип треба да буде повезан серијски у жицу под напоном главног кола, а тип НО се обично повезује паралелно на управљачку помоћну опрему.
Идентификација
“Б” или “НЦ” означено на љусци означава нормално затворен тип, “К” или “НО” означава нормално отворени тип (као што је КСД301-85Б означава нормално затворени тип на 85 ℃).
Тест верификација
Користите мултиметар за откривање: НЦ тип је повезан на нормалној температури, а тип НО је искључен на нормалној температури.

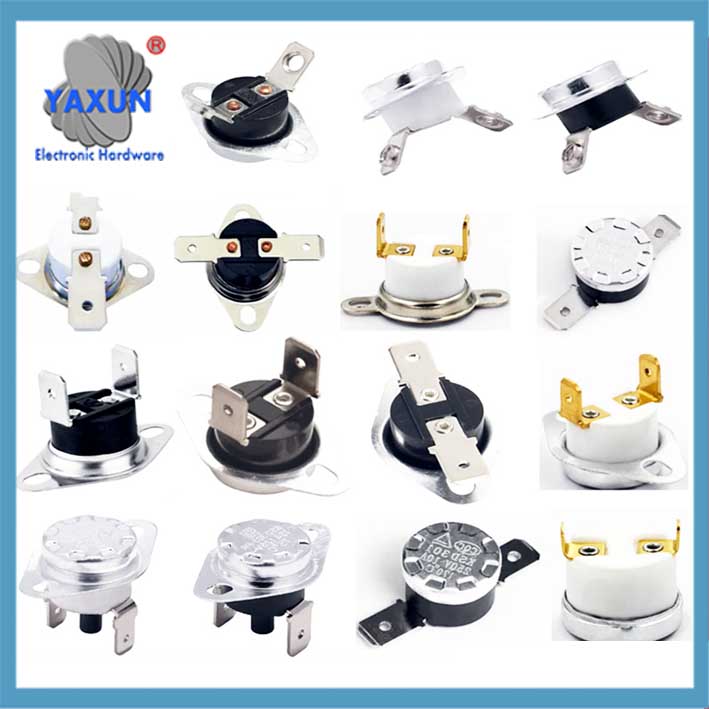

Нормално отворен диск прекидач КСД301,КСД302
ИВ. Избегавање оперативних грешака
сирена Цопи Цоде
граф ТБ
А[Захтеви за опрему] –> Б{Да ли га треба искључити на високој температури? }
Б –>|Да| Ц[Изаберите НЦ тип]
Б –>|бр| Д{Да ли га треба покренути на високој температури? }
Д –>|Да| Е[Изаберите тип НЕ]
Д –>|бр| Ф[Поново процените дизајн]
▶ Сажетак: НЦ тип је “кочница у случају нужде” за сигурносну заштиту, а НО тип је “температурни окидач” за интелигентну контролу. Логика акције њих двоје су комплементарна. Избор мора стриктно да одговара захтевима функције кола (свеобухватан).

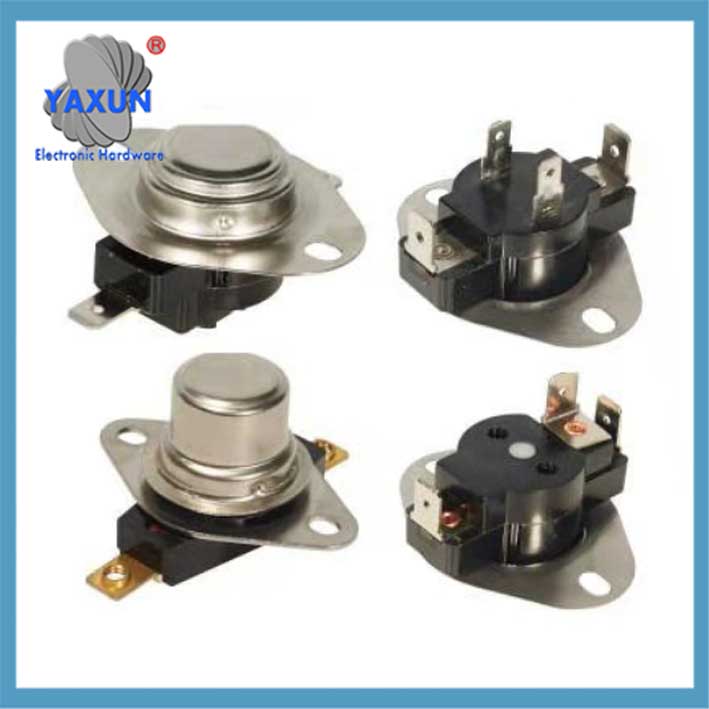

Нормално затворен КСД301,КСД302 гранични прекидач температуре
