Шта је расељеног осигурача чипа?

Осигурач чипа који се може ресетовати, такође познат као ПТЦ (Позитиван температурни коефицијент) ресетабилни осигурач, је врста уређаја за површинску монтажу (СМД) који штити електронска кола од прекомерне струје и прегревања. Делује као традиционални осигурач, али се може аутоматски ресетовати након што се грешка уклони. Када дође до квара попут прекомерне струје или кратког споја, отпор осигурача се повећава, ограничавајући проток струје. Када се квар отклони и осигурач се охлади, његов отпор се враћа у нормалу, дозвољавајући струји да поново тече.

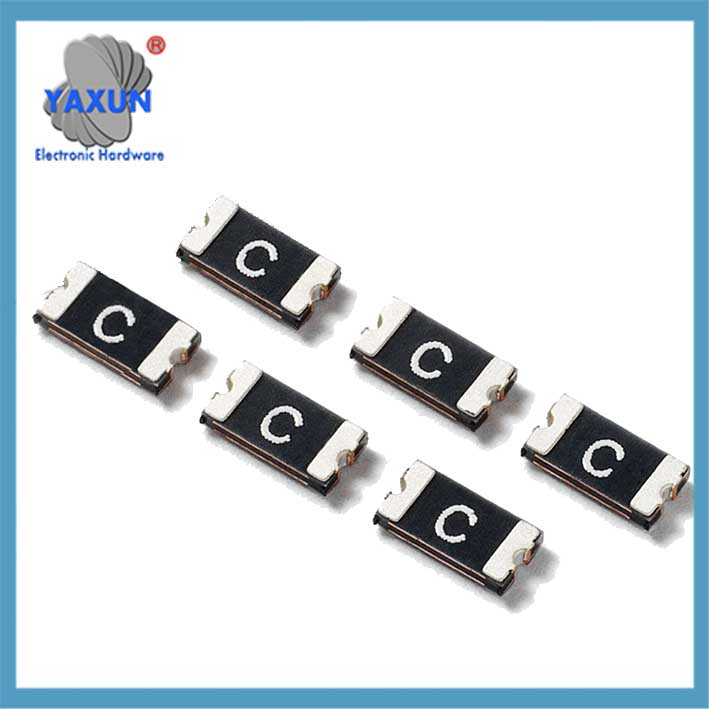

Осигурач за самоопорављање ППТЦ чипа 1210 2А 2.5А 3А 6В 30В 33В 60В СМД

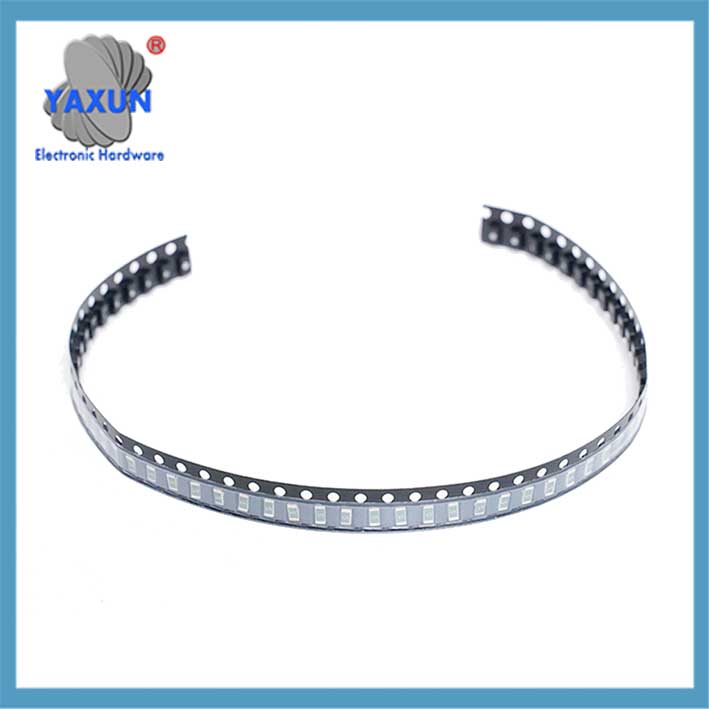

СМД осигурач који се може ресетовати 1206 СМД чип 6В 0.35А (е0113 4ц5ф1 48д2а д4ц5б 1ф85е д0афа

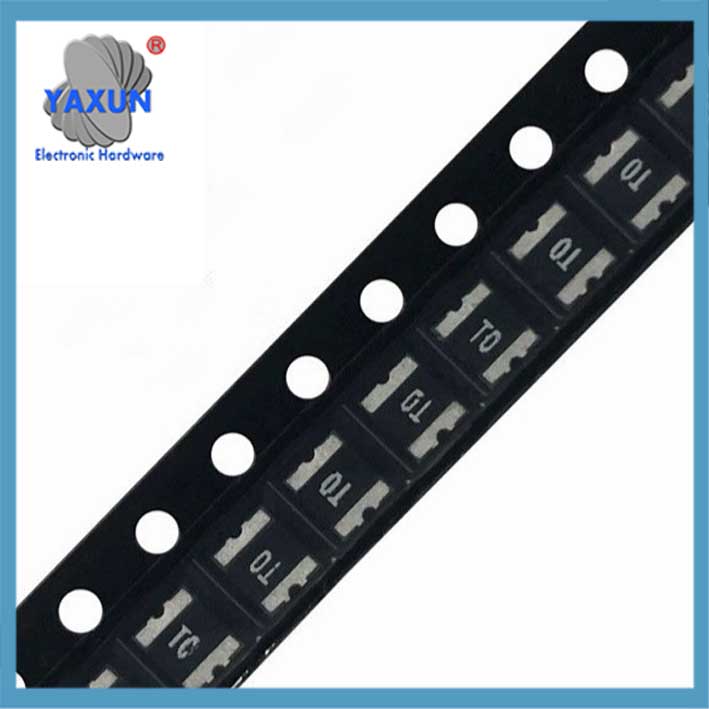

СМД ФУСЕ РЕСТЕРТИГХТ 1812 16В 2А ЦХИП МОУНТ МОУНТ ЦХИП ЗА ЦОМ-ЦОММОМУНИКАЦИЈЕ ТРЕНУТНЕ ЗАШТИТЕ

Осигурач за расељеног чипа (Пптц) је главни заштитни елемент заснован на карактеристикама позитивних карактеристика температуре полимера. Има функцију аутоматског ресетовања и широко се користи у заштити круга електронске опреме. Следеће су његове основне тачке:

1. Структура и принцип рада
‌Састав материјала‌
Састоји се од посебно обрађене полимерне смоле (као што је ПЕ полимер) и проводне честице (чађе или металних честица). У нормалним условима, проводне честице формирају пут ниског отпора (0.1-неколико ома)‌.
‌Заштитни механизам‌
Када дође до прекомерне струје, топлотни ефекат струје узрокује да се смола топи и шири, проводна мрежа пуца, а отпор се нагло повећава до стања високог отпора (до нивоа мегома), ограничавајући струју на ниво микроампера.
Након што је квар отклоњен, проводне честице се хладе и скупљају, поново повезати, и вратити се у стање ниског отпора, без потребе за ручном заменом‌.
ПТЦ Бехавиор:
Осигурачи који се могу ресетовати користе полимерни позитивни температурни коефицијент (Пптц) материјала. Овај материјал показује значајно повећање отпорности како температура расте.

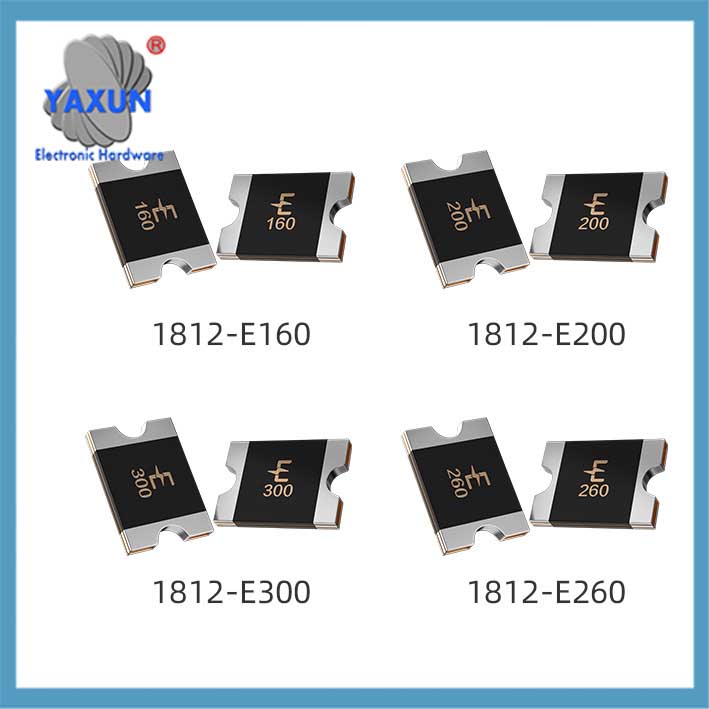

Литтелфусе осигурач који се може ресетовати за површинску монтажу Кина

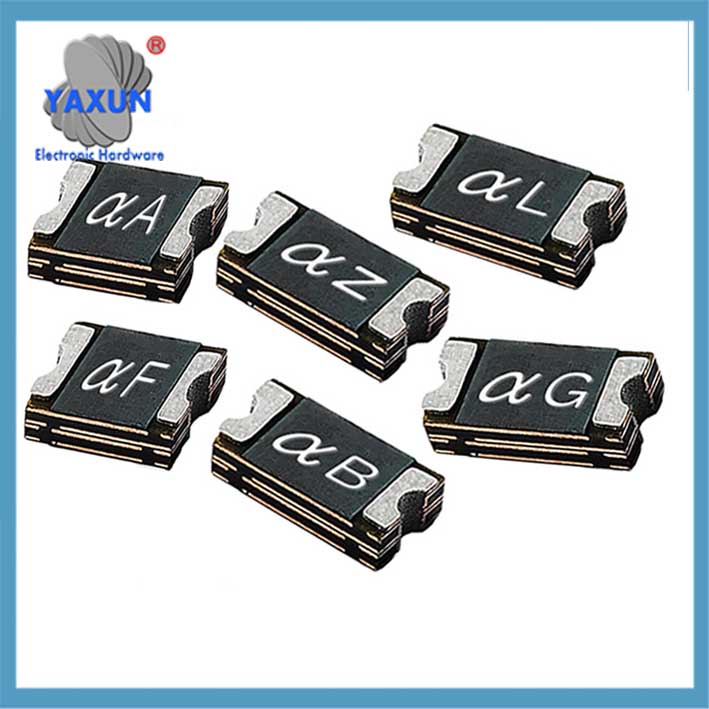

ЛФ 1812 Осигурач који се може ресетовати ППТЦ 1812Л СМД самоопорављајући 0.2А 0.5А 500мА 0.75А 1.1А 1.5А 2А 2.6А 3А 6В 8В 13.2В 15В 24В 30В

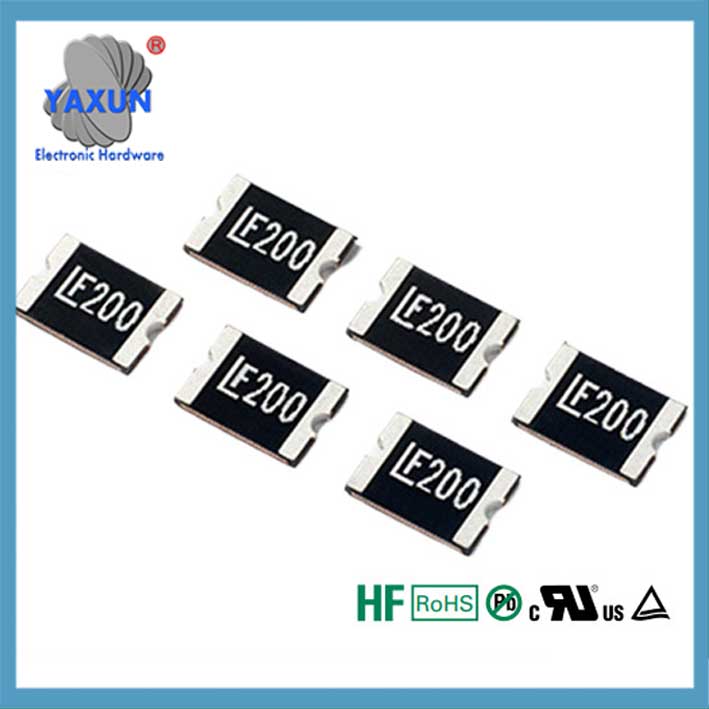

Заштита од прекомерне струје за површинску монтажу ППТЦ ресетабилни осигурач 6В 30В 33В 60В СМД

Заштита од прекомерне заштите:
Када струја премаши називну вредност осигурача тече, ППТЦ материјал се загрева, због чега се његов отпор повећава. Ово повећање отпора смањује проток струје, спречавање оштећења кола.

Аутоматско ресетовање:
Када се квар отклони и осигурач се охлади, отпор се смањује, омогућавајући наставак нормалног протока струје.

Кључне карактеристике и предности:
Саморесетовање:
Могућност аутоматског ресетовања након квара чини га алтернативом за вишекратну употребу традиционалним осигурачима.

Заштита од прекомерне заштите:
Штити кола од оштећења изазваних прекомерном струјом, кратки спојеви, или прегревања.

Спаце-Савинг:
СМД паковање омогућава интеграцију у компактне електронске уређаје.
Широк спектар апликација:
Налази се у разним уређајима, укључујући рачунаре, мобилни телефони, медицинска опрема, и аутомобилске електронике.

Пример:
Замислите ситуацију у којој је УСБ порт на лаптопу случајно кратко спојен. Осигурач који се може ресетовати на УСБ линији напајања би открио прекомерну струју и повећао њен отпор, ограничавање струје и спречавање оштећења напајања лаптопа и других компоненти. Када се кратки спој уклони, осигурач би се ресетовао, и УСБ порт би поново био спреман за употребу.
