У наставку следи детаљна анализа структурних карактеристика, принцип рада и техничке тачке сензорског елемента за температуру језгра КСД301/КСД302 температурног прекидача – биметална трака:
ја. Основне карактеристике биметалног елемента за сензор температуре
| Карактеристике | Технички опис |
| Структура материјала | Композит од две металне легуре са различитим коефицијентима експанзије (као што су никл гвожђе/манган бакар), утиснуте у структуру танког лима у облику диска |
| Принцип рада | Температура расте → Биметална трака се деформише услед топлоте → Висина лука се нагло мења → Покреће механички механизам да тренутно одскочи и отвори и затвори контакте |
| Брзина одговора | Акција изненадног скока на нивоу милисекунди да би се избегло оштећење лука на контактима |
| Прецизност температуре | Толеранција до ±2℃ (тип високе прецизности), конвенционални модели ±3~10℃, одређена поступком топлотне обраде металног лима |
| Ресет механизам | Након што температура падне, биметална трака се враћа у првобитно стање и контакти се аутоматски ресетују (нормално затвореног типа се затвара када температура падне, нормално отвореног типа се отвара када температура падне) |

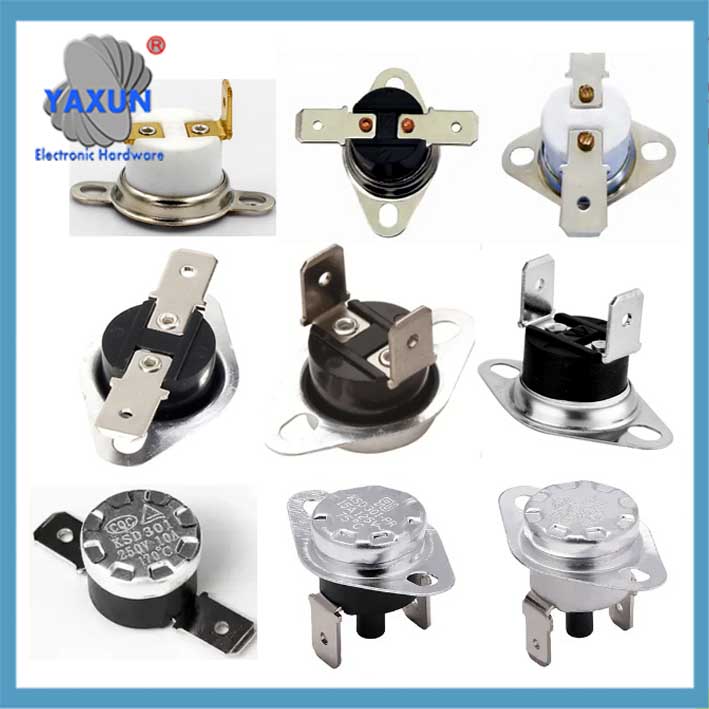

 Нормално отворен КСД301 температурни прекидач биметални температурни сензорски елемент |

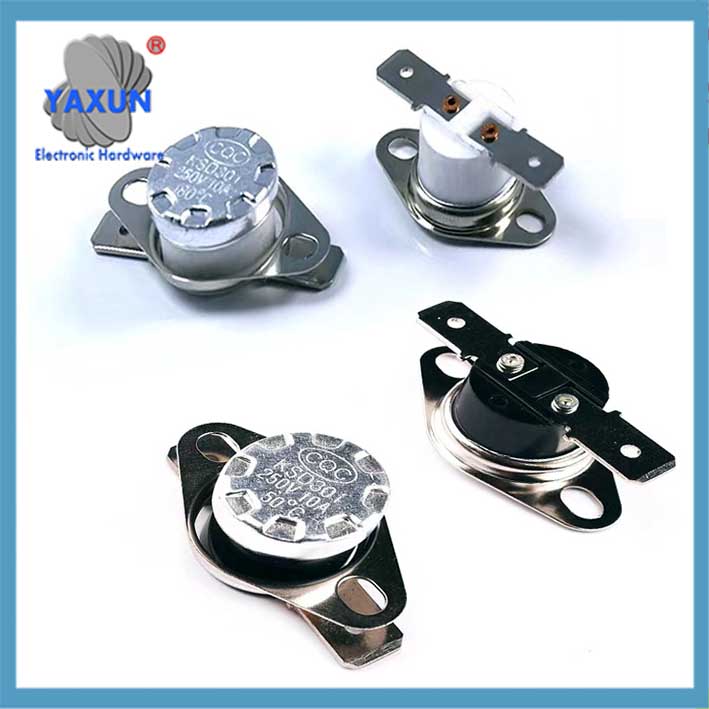

 Гранични прекидач високе температуре КСД301 |

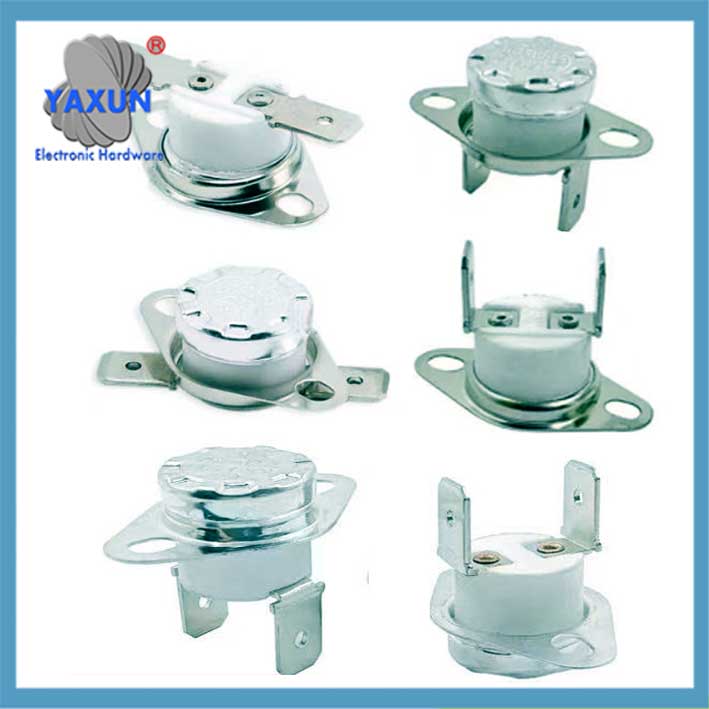

 Биметални сензор температуре КСД301 |
КСД301 параметри температурног прекидача
Ии. Разлагање радног процеса
сирена Цопи Цоде
граф ЛР
А[нормално температурно стање] –>|биметална трака слободна и равна| Б[контакт затворен/отворен]
Ц[температура расте до акционе вредности] –>|биметална трака висина лука нагла промена| Д[механизам за тренутно одбијање]
Д –>|нормално затвореног типа| Е[струјни круг за прекид контакта]
Д –>|нормално отвореног типа| Ф[контактно коло за повезивање]
Г[температура пада на ресетну вредност] –>|биметална трака се враћа у равну| Б
Кључна тачка: Изненадна промена висине лука биметалне траке је извор имена “прекидач за искључивање”, обезбеђујући да је контактно дејство чисто и да нема међустање.
ИИИ. Кључне тачке за употребу и одржавање
Избегавајте механичка оштећења
Забрањено је стискање биметалне траке спољном силом, пошто ће деформација проузроковати померање или неуспех радне температуре.
Захтеви за топлотну проводљивост
Површина за уградњу мора бити равна и чиста, и треба нанети термалну маст како би се обезбедило да се топлота благовремено пренесе на металну траку.
Ограничења температуре
Граница толеранције биметалне траке: краткорочно ≤300℃, дугорочно ≤240℃ (прегревање је склоно замору метала).
Поклапање оптерећења
Строго је забрањено прекорачити називну струју (као што је модел од 10А повезан са оптерећењем од 15А), пошто ће висока температура лука синтеровати биметалну траку.
ИВ. Референца за дијагнозу квара
Адхезија контакта : Прекомерна струја оптерећења изазива електролучно заваривање, а потребно је проверити усклађеност оптерећења и заменити модел.
Кашњење акције : Површина за уградњу је слабо топлотно проводљива или биметална трака стари, па поново нанесите силиконску маст или замените компоненту.
Ресетовање грешком : Биметална трака је деформисана и заглављена, а термостат треба заменити у целини.
▶ Сажетак: Биметална трака је “сензор температуре + актуатор” интегрисана компонента КСД301. Његов дизајн структуре у облику диска и однос легуре директно одређују тачност и поузданост контроле температуре.
