Прекидач за заштиту од прегревања микро мотора & Заштита од преоптерећења

Поређење разлика између прекидача за заштиту од прегревања микро мотора & заштитник од преоптерећења. Када су у питању термички заштитници микро мотора, распон цена је између $0.1 јуана и $0.4 јуан. Модели укључују 5ап, ТБ02-ББ8Д, 17ам, КСД9700, СТ01, С06, итд., који се углавном користе за моторе брисача крова седишта и имају заптивне и водоотпорне карактеристике. Параметри модела 17АМ: нормално затворена, радна температура 120 степени, максимална струја 10А~35А. Функција аутоматског ресетовања, погодан за војску, медицинске и друге области. Овде треба нагласити температурни опсег и тренутне параметре, као и карактеристике аутоматског ресетовања.

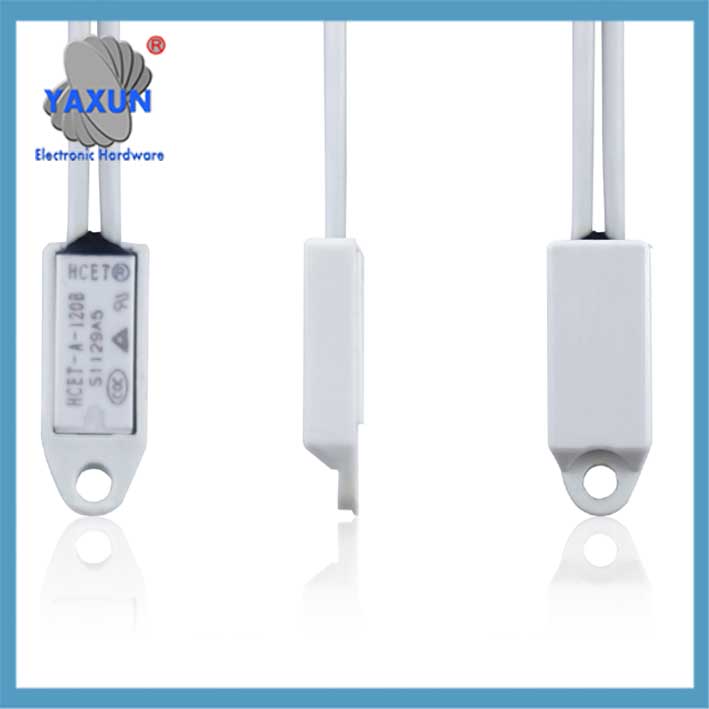

Мотор ТБ05, ББ8ДТБ02, СТ-22 35℃- 160℃ мини термо заштитник

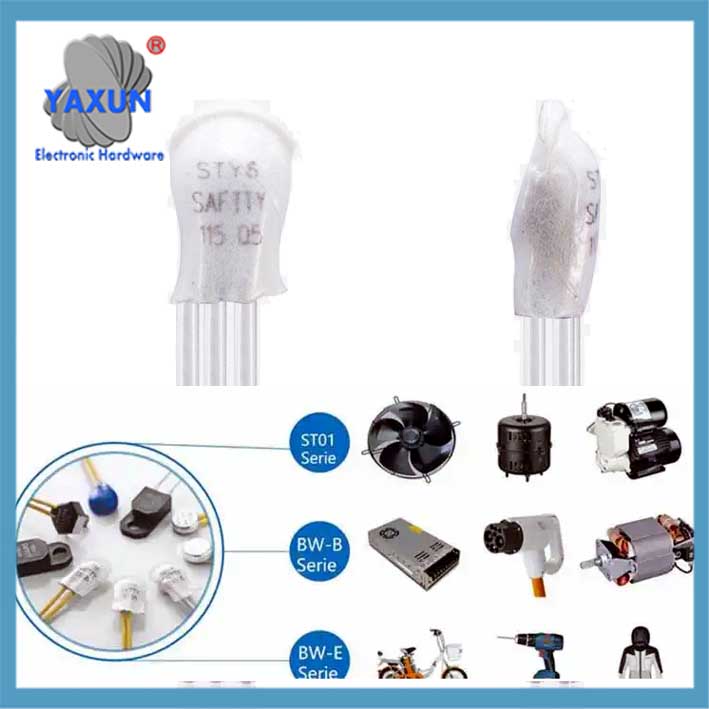

Прекидач за контролу температуре микро термалне заштите С01, С06, СТ-22

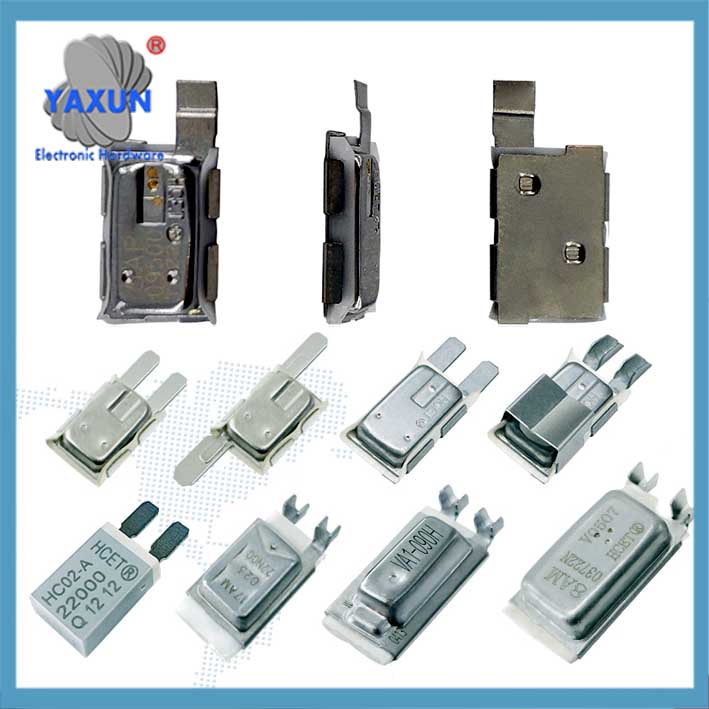

2МП, 6АП, 17АМ+ПТЦ, 5АП, 8АМ, Прекидач за заштиту мотора од прегревања КСД9700

Што се тиче штитника од преоптерећења мотора, штитници мотора мотора (М-Б) користе микропроцесорску технологију. Има вишеструке заштите као што је прекомерна струја, квар фазе, и штанд, а време путовања је подесиво (0.2-30 секунди), и подржава ручно или електрично ресетовање. Начин подешавања параметара је допуњен, као што је подешавање прекострујне заштите на 1.5-2 пута називне струје и преоптерећења до 1.1-1.3 пролаз. Ова подешавања су веома важна за практичну примену.

Заштита од застоја мотора од преоптерећења ступа на снагу након завршетка покретања. Када струја пређе задату вредност, одмах ће деловати. Заштита од брзог прекида је за кварове од кратког споја, и подељен је на две државе: покретање и рад. Заштита од инверзног времена од прегревања заснована је на моделу акумулације топлоте, комбиновање топлотних ефеката струја позитивне и негативне секвенце. Ови механизми заштите морају бити објашњени у тачкама како би се осигурало да корисници разумеју како да рукују различитим грешкама.

У погледу инсталације и компатибилности, истиче се да се заштитник може уградити на предњи крај претварача, али треба обратити пажњу на захтеве за усклађивање називне струје и уземљење (пречник жице ≥3,5 мм², отпор <10Ох). Разлика између термичких релеја и температурних релеја је у томе што се први заснивају на топлотном ефекту струје, а потоњи је уграђен унутар мотора за мерење температуре. Овде је потребно разликовати да не би дошло до забуне.

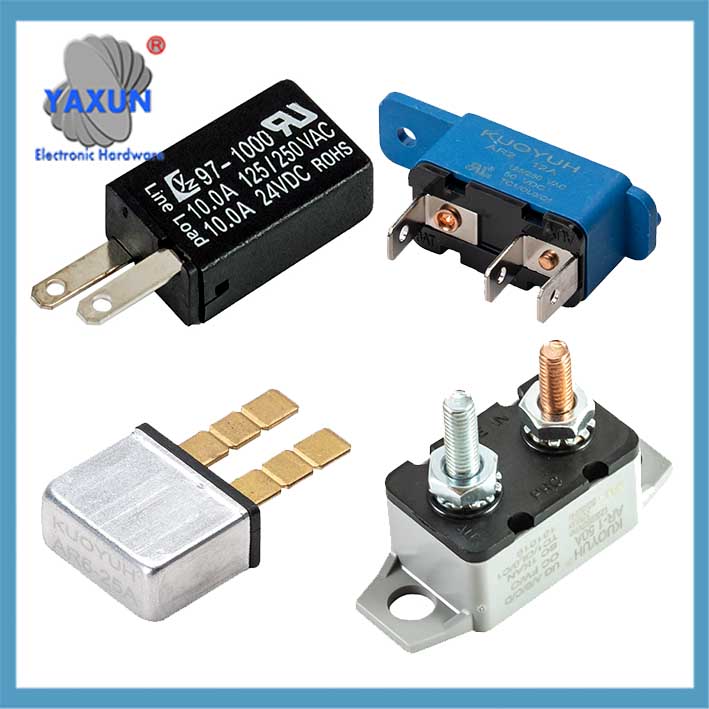

Аутомобилски моторни прекидачи АР, АР2, 24, 97, 18, 17 Сериес

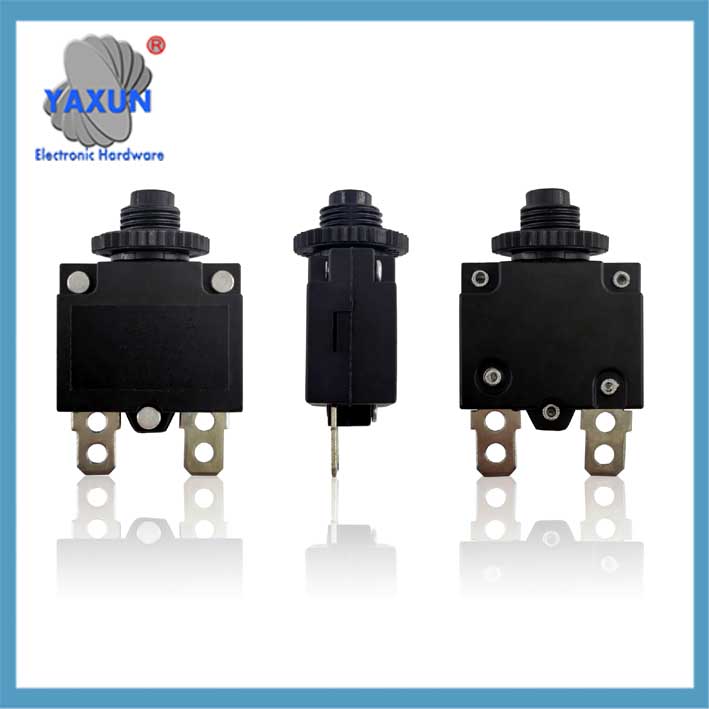

98 Сериес Мануал, Заштита од преоптерећења мотора за аутоматско ресетовање

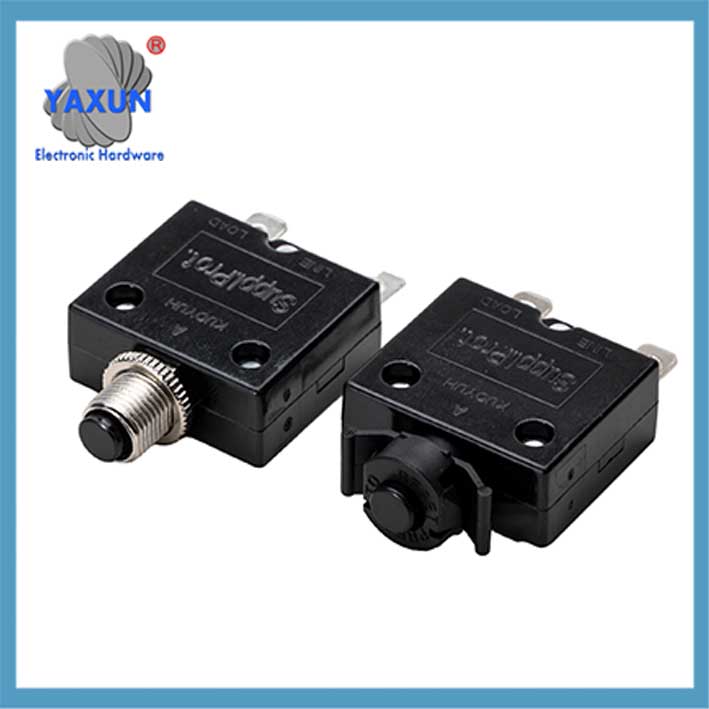

КУОИУХ 88 Заштита од преоптерећења мотора серије

Ја. Прекидач за заштиту од прегревања (заштитник температуре)
‌Принцип рада и карактеристике‌
Коришћење биметалних сензорских елемената за температуру, када температура достигне постављени праг, контакти се аутоматски отварају/затварају и прекидају струјно коло; када температура падне, аутоматски се ресетује и наставља са радом.
Типични модели: као што је 17:00, 17АМ+ПТЦТ, ТБ02-ББ8Д серија, радна температура 40℃~160℃, максимална струја 10А~60А, називни напон 250В, нормално затворен дизајн, са водоотпорном функцијом заптивања.
‌Јачина и инсталација‌: Минијатуризован дизајн (као што је равна инсталација), погодан за сцене са ограниченим простором, директно уграђен у намотај мотора или површину грејне компоненте.

‌Основни сценарији апликација‌
Аутомобилски микро мотори: Кровни мотори, мотори на брисачима, мотори за подешавање седишта, итд.
Кућни апарати: уређаји мале снаге као што су вентилатори за хлађење, мотори пумпи за воду, и електрични алати који треба да спрече прегревање.
У систему паљења, може угасити мотор како би спречио оштећење од прегревања.

Ии. Заштитник од преоптерећења (КУОИУХ штитник мотора)
‌Вишефункционални заштитни механизам‌
‌Заштита од преоптерећења‌: Пратите струју и окидање када премаши номиналну вредност (обично постављен на 1.1-1.3 пролаз).
‌Заштита од кратког споја‌: Тренутачно прекинути струјно коло када струја ненормално порасте (време акције <0.1 друго).
‌Заштита од убода‌: Ако струја и даље буде ≥200% од називне вредности након покретања, одмах ће деловати.
‌Заштита од губитка/неравнотеже фазе‌: Када дође до губитка фазе или трофазне неравнотеже, одговориће изнутра 3 секунди.
Надгледа струју која тече кроз коло мотора и отвара коло када струја пређе унапред одређену границу.
Механизам:
Може бити термички (коришћењем биметалне траке) или електронски, и окидања након одређеног временског кашњења да би се омогућило покретање пренапона.
Случајеви употребе:
Штити моторе од оштећења услед дуготрајних прекомерних струја, као што су они узроковани заглављеним радним колом или оптерећењем високог обртног момента.
Пример:
Заштита од преоптерећења компресора фрижидера ће искључити компресор ако се прегреје или ако не успе да се покрене.

‌Функције надоградње технологије‌
Интегрисани микропроцесор, подржава високо прецизно праћење струје у реалном времену, напон, температура, и приказује узрок квара кроз ЛЕД.
Има обе комуникацијске функције (као што је РС485 интерфејс) и подржава даљинско ресетовање и отпремање података.
Компатибилан са инсталацијом шине од 35 мм, може директно заменити традиционалне термичке релеје.

Иии. Тачке избора и уградње
‌Принцип подешавања параметара‌
Струја заштите од прекомерне струје: постављен на 1.5-2 пута називне струје мотора.
Заштита од температуре: Називна струја је 0.8 пута називне вредности мотора.
Заштита од застоја: Праг је подешен на 200% називне струје, а акција је нулто кашњење.

‌Разматрања компатибилности‌
Приликом уградње предњег дела претварача, излазна снага претварача мора бити усклађена, а називна струја је подешена на максимум како би се избегло лажно окидање.
Захтеви за уземљење: Заштитник и мотор морају бити поуздано уземљени (пречник жице ≥ 3,5 мм² бакарна жица, отпор уземљења <10Ох).

ИВ. Поређење типичних производа

Савет: За микро моторе, интегрисани температурни прекидачи (као што је 17:00) су пожељни за компактну заштиту; у индустријским сценаријима, интелигентни заштитници (као што је АРД2) су обавезни за решавање сложених грешака.
