Шта је сензор воде за аутомобилски аутомобил?

Сензор за температуру воде аутомобила мери температуру воде или течне расхладне течности. Ови сензори се користе у различитим апликацијама, укључујући аутомобилски мотори, Системи за хлађење воде, и индустријски процеси, да надгледа и регулише температуру. Запослен у различитим индустријским процесима за мерење температуре воде или других течности, често у комбинацији са сјечама података или управљачким системима.

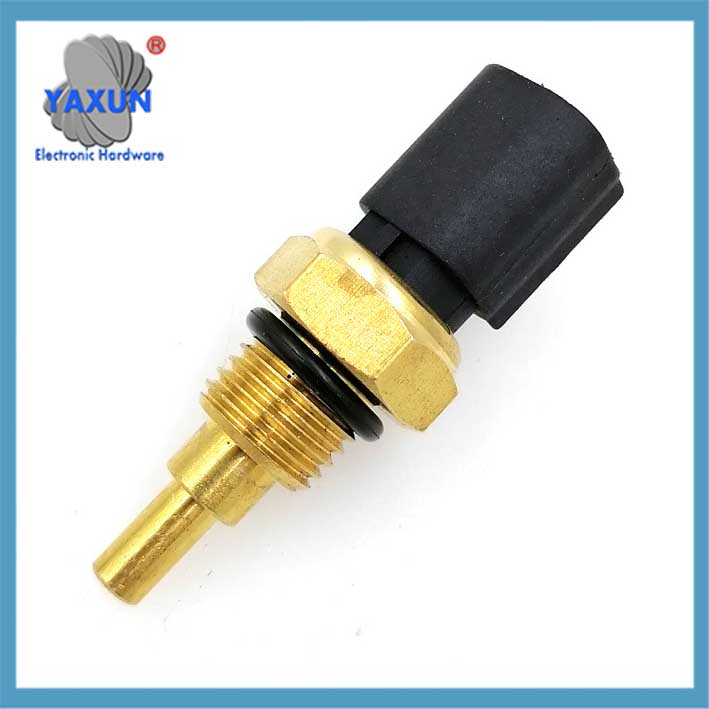

Сензор температуре воде 1338418 55187822 71741090 1338.Ц7 Прекидач температуре воде

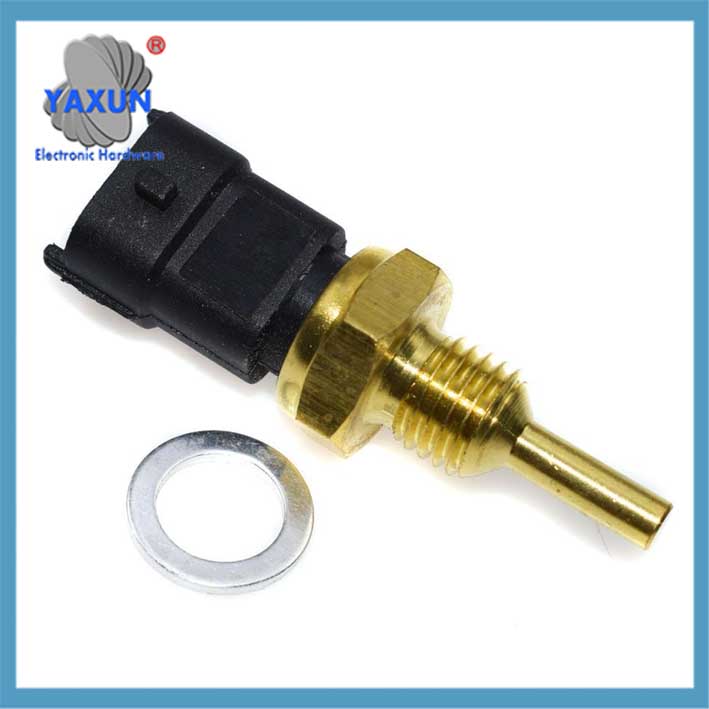

6К2А-12А648-АА Сензор температуре воде Погодно за ФОРД вентилатор за хлађење воде

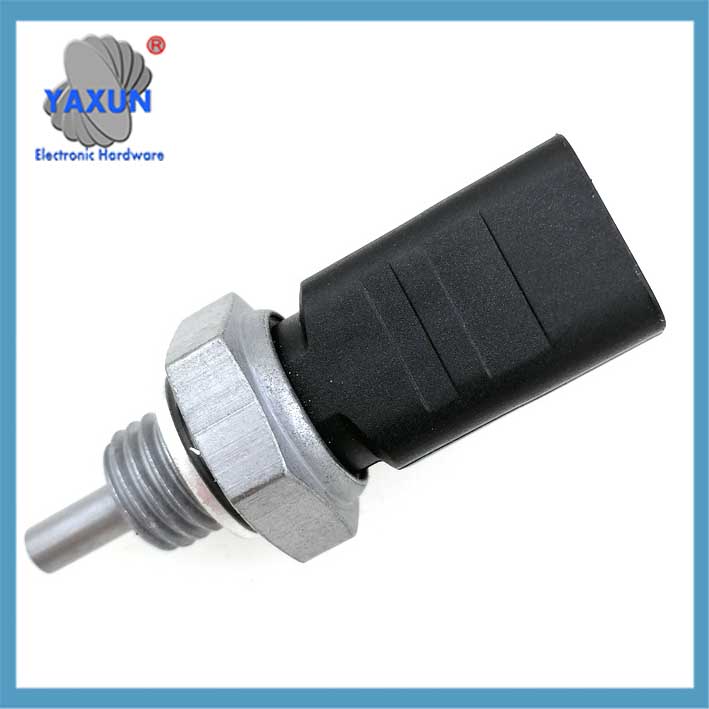

Замена сензора температуре воде, 1/4″ НПТ – Опрема за аутомобилске трке

Главна функција сензора температуре воде је праћење температуре расхладне течности мотора. Његова основна компонента је термистор са негативним температурним коефицијентом (НТЦ). Вредност отпора овог материјала се експоненцијално смањује када температура расте, као што је око 2,5кΩ на 20℃ и око 0,3кΩ на 80℃. Ова карактеристика му омогућава да промене температуре претвара у електричне сигнале.

Што се тиче места уградње, већина сензора (65%) уграђују се на водени омотач блока цилиндра мотора/главе цилиндра. Неки су такође близу термостата главе цилиндра (22%) или излаз радијатора (13%). Овај дизајн је да директно контактира расхладну течност како би се обезбедило прецизно мерење температуре.

Улога сензора је критична: на ниским температурама, ЕЦУ ће повећати запремину убризгавања за 30% да помогне хладном старту; на високим температурама, основна количина ињекције ће бити коригована. Такође ће утицати на систем паљења, као што је повећање угла паљења за 8-12° на -20℃ и одлагање за 4-6° на 100℃ да би се спречила експлозија. Додатно, од тога зависи и контрола брзине у празном ходу, а брзина ће бити подигнута на 1200-1500рпм на ниским температурама.

У погледу испољавања квара, уобичајени проблеми укључују потешкоће при хладном старту, нестабилна брзина у празном ходу, ненормалан рад вентилатора, итд. Постоји неколико начина за дијагнозу: користите мултиметар за мерење напона напајања (нормално 5В или 12В), прочитајте ток података (нормалан сигнал температуре воде је око 95 ℃), или измерите вредност отпора након загревања (треба да буде 1,4-1,9 кΩ на 30 ℃).

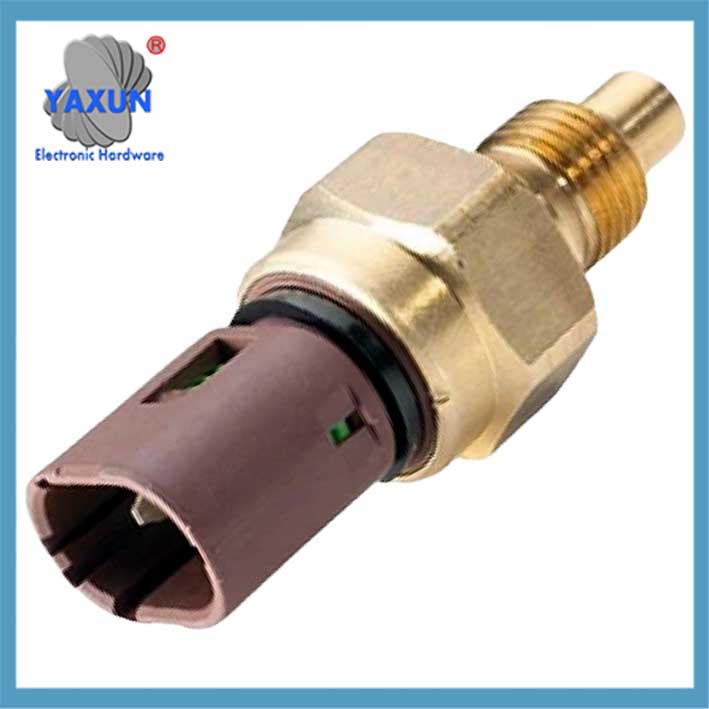

7700810879 Функција и примена сензора температуре воде у аутомобилу

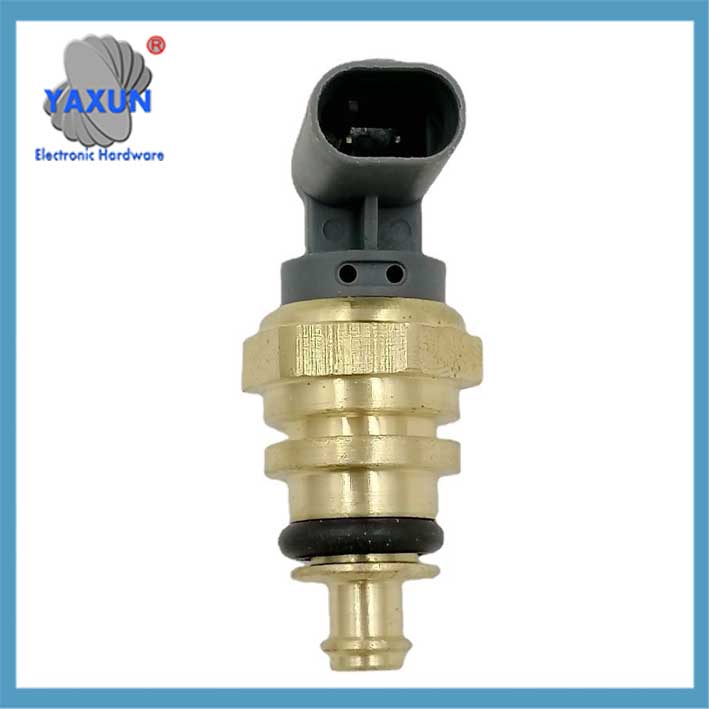

Прилагођени склоп бакарне сонде НТЦ сензора температуре воде

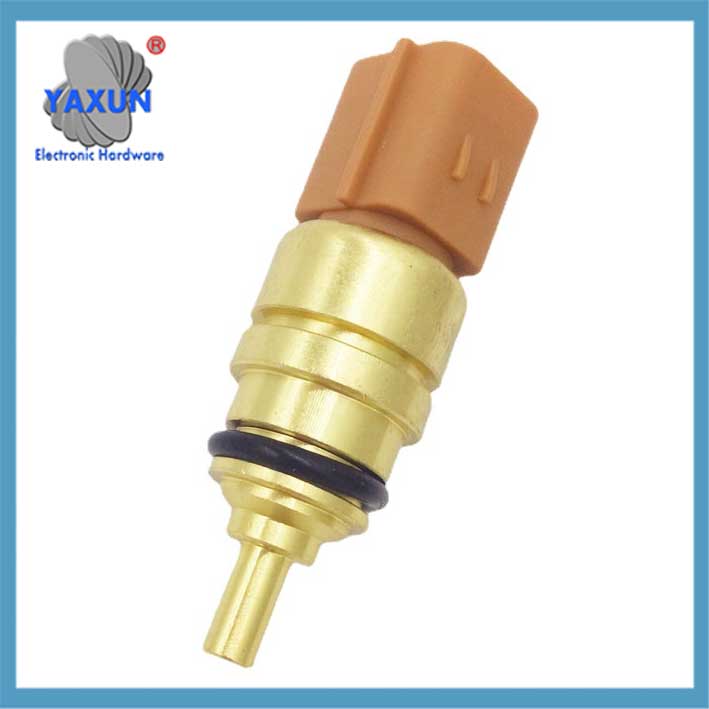

Сензор температуре воде ~ Сензор температуре расхладне течности & Кабелски свежањ конектора за ГМ ТКС3 ТС10075 15326386

Сензор температуре воде у аутомобилском мотору је основни елемент за праћење система управљања мотором. Његова функција, структура, принцип рада и манифестација квара су следећи:

🔧 ‌1. Структура и принцип рада
‌Основни елемент‌: Усвајање термистора са негативним температурним коефицијентом (НТЦ), вредност отпора се експоненцијално смањује када температура расте (као што је око 2,5 кΩ на 20 ℃, и пада на 0,3 кΩ на 80 ℃).
‌Конверзија сигнала‌: Претворите промену температуре расхладне течности у електрични сигнал (обично 1.3В-3.8В линеарна промена) и пренети га на управљачку јединицу мотора (ЕЦУ).

‌Локација инсталације‌:
Блок цилиндра мотора/водени омотач главе цилиндра (рачуноводство за 65%);
Одводна цев расхладне течности или близу термостата.

Врсте сензора температуре воде:
Сензори температуре расхладне течности мотора (ЕСПБ):
Пронађено у возилима, ови сензори прате температуру расхладне течности мотора, пружање повратне информације управљачкој јединици мотора (ЕЦУ) за оптимално убризгавање горива и време паљења.
Сензори система воденог хлађења:
Користи се у прилагођеним круговима за водено хлађење рачунара или индустријским системима хлађења за праћење температуре расхладне течности и обезбеђивање правилног одвођења топлоте.

Примери апликација:
Аутомотиве: Праћење температуре расхладне течности мотора ради оптимизације перформанси мотора и спречавања прегревања.
Водено хлађење: Одржавање оптималних температура у круговима за водено хлађење рачунара за стабилне перформансе система.
Индустријски процеси: Праћење температуре у производним процесима, ХВАЦ системи, и друге апликације које укључују течности.
Аквакултура: Праћење температуре воде за оптималан раст рибе или биљака.
Оцеанограпхи: Мерење температуре воде на различитим дубинама за истраживање и праћење.

⚙ ‌2. Основне функције
Сензор температуре воде даје податке о температури у реалном времену ЕЦУ-у за динамичко регулисање рада мотора:

‌Контрола горива‌: ‌Ниска температура‌ (<86℃): Повећајте количину ињекције (до +30% компензација) за побољшање перформанси хладног старта;
Висока температура: Смањите количину убризгавања и оптимизујте однос ваздух-гориво.
‌Подешавање паљења‌: Повећајте угао напредовања паљења на ниским температурама (8–12° на -20℃), и кашњење на високим температурама (4–6° на 100℃) да спречи експлозију.
Контрола празног хода и расипање топлоте: Повећајте брзину у празном ходу на 1200–1500 о/мин на ниским температурама;
Активирајте покретање и заустављање вентилатора за хлађење (рад велике брзине на високим температурама).
‌Дисплаи инструмента‌: Покрените показивач мерача температуре воде, 90℃ је идеална радна температура.

Кључне карактеристике:
Меасуринг Ранге: Опсег температура које сензор може прецизно измерити.
Прецизност: Колико се очитавања сензора подударају са стварном температуром.
Време одзива: Брзина којом сензор реагује на промене температуре.
Трајност: Способност сензора да издржи услове околине (Нпр., вода, температурни екстреми).
Монтажни стил: Како је сензор прикључен на систем (Нпр., урањање, тип навоја).

⚠ ‌ИИИ. Манифестација и дијагноза квара
(1) Типични симптоми грешке:
Потешкоће при покретању хладног аутомобила, флуктуације у празном ходу или абнормално повећање;
Индикација мерача ненормалне температуре воде (нема кретања, лажно високо или ван опсега);
Вентилатор за хлађење наставља да ради или се уопште не покреће;
Повећана потрошња горива и слабо убрзање.

(2) Метода детекције:

ИВ. Механизам удара квара ‌Изобличење сигнала‌: ЕЦУ погрешно процењује температуру (као што је пријем фиксног сигнала од -40℃ или 130℃), што резултира погрешном стратегијом убризгавања/паљења;
Грешка на линији: Отворени круг/кратки спој блокира пренос сигнала, изазивајући неравнотежу смеше;
‌Старење компоненти‌: Карактеристично померање термистора или корозија расхладне течности узрокује смањену прецизност.

💎 Резиме
Сензор температуре воде је као “термометар” мотора. Његова тачност је директно повезана са уштедом горива, контролу емисије и механичког века трајања. Редовно проверава карактеристике отпора и стабилност сигнала (посебно поређење топлих и хладних стања) може ефикасно спречити системске кварове узроковане кваром сензора.
