Micro Motor Oververhitting Protection Switch & Overbelaste beschermer

Vergelijking van de verschillen tussen de oververhittingsbeveiligingsschakelaars van de micromotoren & overbelastingsbeschermer. Als het gaat om thermische beschermers voor micromotoren, de prijsklasse ligt tussen $0.1 yuan en $0.4 yuan. Modellen bevatten 5ap, TB02-BB8D, 17ben, KSD9700, ST01, S06, enz., die voornamelijk worden gebruikt voor ruitenwissermotoren van stoelen en die afdichtings- en waterdichte eigenschappen hebben. Parameters van het 17AM-model: normaal gesloten, bedrijfstemperatuur 120 graden, maximale stroom 10A ~ 35A. Automatische resetfunctie, geschikt voor militairen, medische en andere vakgebieden. Hier moeten we het temperatuurbereik en de huidige parameters benadrukken, evenals de kenmerken van automatische reset.

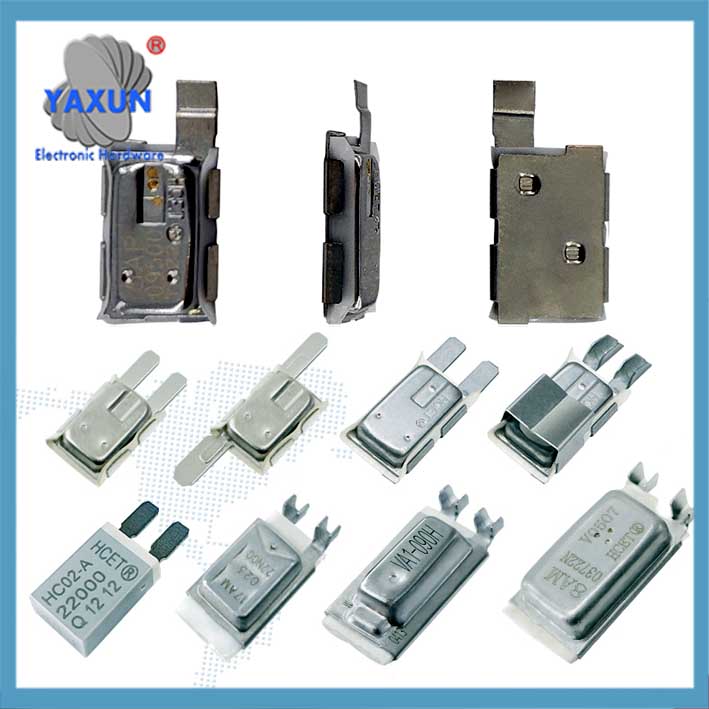

MotorTB05, BB8DTB02, ST-22 35℃- 160℃ mini thermische beschermer

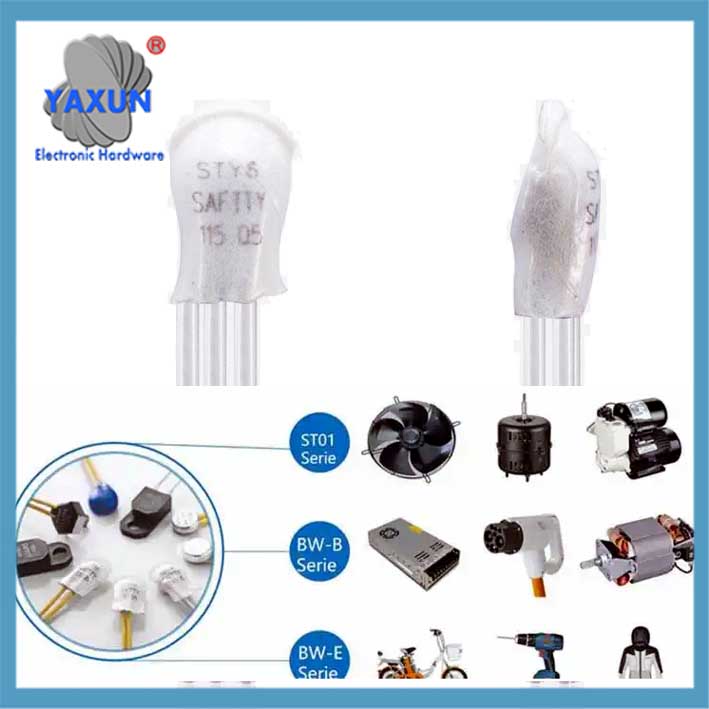

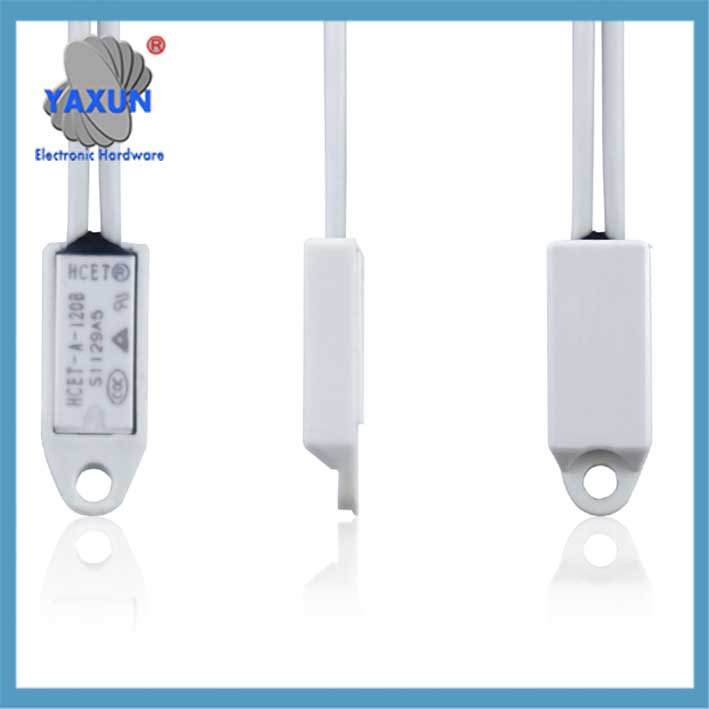

Micro thermische beschermer temperatuurregelaar S01, S06, ST-22

2Kamerlid, 6AP, 17AM+PTC, 5AP, 8BEN, KSD9700 Motor Oververhitting Protection Switch

Wat betreft motoroverbelastingsbeschermers, motor motorbeschermers (M-B) gebruik maken van microprocessortechnologie. Het heeft meerdere beveiligingen, zoals overstroom, fase mislukking, en stilstaan, en de reistijd is instelbaar (0.2-30 seconden), en ondersteunt handmatige of elektrische reset. De parameterinstellingsmethode is aangevuld, zoals het instellen van de overstroombeveiliging 1.5-2 maal de nominale stroom en de overbelasting 1.1-1.3 keer. Deze instellingen zijn van groot belang voor praktische toepassingen.

De blokkeerbeveiliging tegen overbelasting van de motor treedt in werking nadat het opstarten is voltooid. Wanneer de stroom de ingestelde waarde overschrijdt, het zal onmiddellijk handelen. De sneluitschakelbeveiliging is bedoeld voor kortsluitfouten, en is verdeeld in twee staten: opstarten en bedienen. De omgekeerde tijdbeveiliging tegen oververhitting is gebaseerd op het warmteaccumulatiemodel, het combineren van de thermische effecten van positieve en negatieve sequentiestromen. Deze beveiligingsmechanismen moeten in punten worden uitgelegd om ervoor te zorgen dat gebruikers begrijpen hoe ze met verschillende fouten moeten omgaan.

Qua installatie en compatibiliteit, it is pointed out that the protector can be installed at the front end of the inverter, but attention should be paid to the rated current matching and grounding requirements (wire diameter ≥3.5mm², weerstand <10Oh). The difference between thermal relays and temperature relays is that the former is based on the thermal effect of current, and the latter is installed inside the motor to measure temperature. It is necessary to distinguish here to avoid confusion.

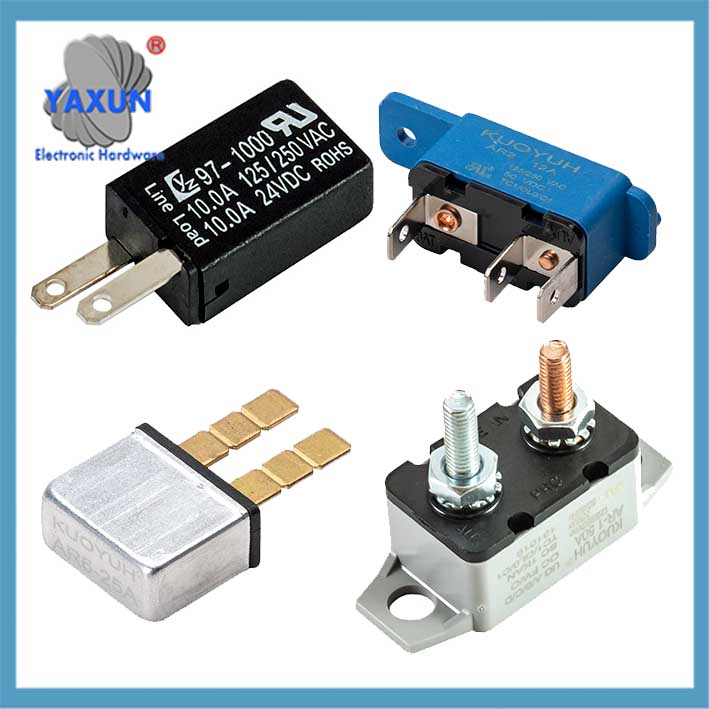

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 Serie

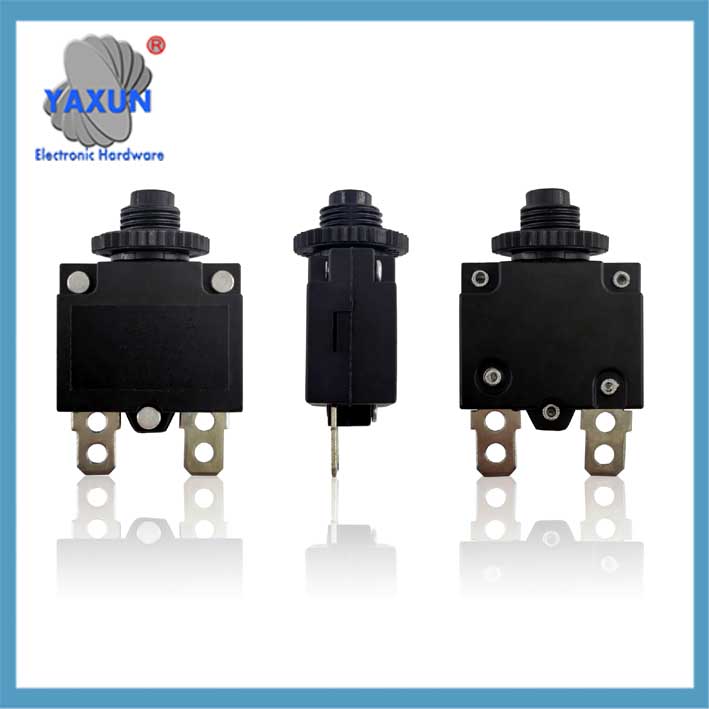

98 Series Manual, Automatic Reset Motor Overload Protector

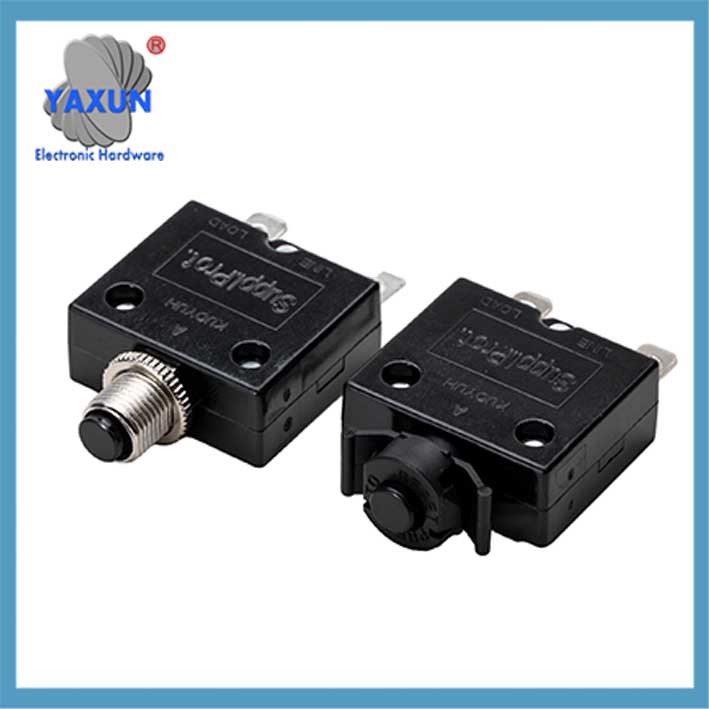

Kuoyuh 88 Series Motor Overload Protector

I. Overheat protection switch (temperature protector)
‌Working principle and characteristics‌
Using bimetallic temperature sensing elements, when the temperature reaches the set threshold, de contacten openen/sluiten automatisch en onderbreken het circuit; als de temperatuur daalt, het wordt automatisch gereset en hervat het werk.
‌Typische modellen‌: zoals 17.00 uur, 17AM+PTCT, TB02-BB8D-serie, bedrijfstemperatuur 40℃~160℃, maximale stroom 10A ~ 60A, nominale spanning 250V, normaal gesloten ontwerp, met waterdichte afdichtingsfunctie.
‌Volume en installatie‌: Geminiaturiseerd ontwerp (zoals vlakke installatie), geschikt voor scènes met beperkte ruimte, direct ingebed in de motorwikkeling of het oppervlak van de verwarmingscomponent.

‌Kerntoepassingsscenario's‌
Micromotoren voor auto's: zonnedak motoren, ruitenwisser motoren, motoren voor stoelverstelling, enz.
Huishoudelijke apparaten: apparaten met een laag vermogen, zoals koelventilatoren, waterpomp motoren, en elektrisch gereedschap dat oververhitting moet voorkomen.
In een ontstekingssysteem, het kan de motor uitschakelen om schade door oververhitting te voorkomen.

II. Overbelastingsbeschermer (KUOYUH-motorbeschermer)
‌Multifunctioneel beschermingsmechanisme‌
‌Overbelastingsbeveiliging‌: Bewaak de stroom en schakel uit wanneer deze de nominale waarde overschrijdt (meestal ingesteld 1.1-1.3 keer).
‌Kortsluitbeveiliging‌: Sluit het circuit onmiddellijk af wanneer de stroom abnormaal stijgt (actie tijd <0.1 seconde).
‌Steekbeveiliging‌: Als de stroom na het starten ≥200% van de nominale waarde blijft, het zal onmiddellijk handelen.
‌Faseverlies/onbalansbescherming‌: Wanneer er sprake is van faseverlies of driefasige onbalans, het zal van binnen reageren 3 seconden.
Bewaakt de stroom die door het motorcircuit vloeit en opent het circuit wanneer de stroom een ​​vooraf bepaalde limiet overschrijdt.
Mechanisme:
Kan thermisch zijn (met behulp van een bimetaalstrip) of elektronisch, en schakelt uit na een bepaalde tijdsvertraging om startpieken mogelijk te maken.
Gebruiksscenario's:
Beschermt motoren tegen schade als gevolg van aanhoudende overstroomsituaties, zoals die veroorzaakt door een vastgelopen waaier of een belasting met een hoog koppel.
Voorbeeld:
Een overbelastingsbeveiliging voor de koelkastcompressor schakelt de compressor uit als deze oververhit raakt of niet start.

‌Technologie-upgradefuncties‌
Geïntegreerde microprocessor, ondersteunt real-time, uiterst nauwkeurige monitoring van de stroom, spanning, temperatuur, en geeft via LED de oorzaak van de fout weer.
Het heeft beide communicatiefuncties (zoals RS485-interface) en ondersteunt reset op afstand en gegevensupload.
Compatibel met 35 mm railinstallatie, kan traditionele thermische relais direct vervangen.

III. Selectie- en installatiepunten
Principe van parameterinstelling
Overstroombeveiliging stroom: ingesteld op 1.5-2 maal de nominale stroom van de motor.
Temperatuurbescherming: De nominale stroom is 0.8 maal de nominale waarde van de motor.
Bescherming tegen stal: De drempel is ingesteld op 200% van de nominale stroom, en de actie heeft geen vertraging.

‌Compatibiliteitsoverwegingen‌
Bij het installeren van de voorkant van de omvormer, het uitgangsvermogen van de omvormer moet op elkaar zijn afgestemd, en de nominale stroom wordt op het maximum ingesteld om valse triggering te voorkomen.
Aardingsvereisten: De beschermer en de motor moeten op betrouwbare wijze geaard zijn (draaddiameter ≥ 3,5 mm² koperdraad, aardingsweerstand <10Oh).

Iv. Vergelijking van typische producten

Tip: Voor micromotoren, geïntegreerde temperatuurschakelaars (zoals 17.00 uur) hebben de voorkeur voor compacte bescherming; in industriële scenario's, intelligente beschermers (zoals ARD2) zijn nodig voor het omgaan met complexe storingen.
