Wat is de normaal geopend (NEE) Thermostaatschakelaar KSD301?

De thermostaatschakelaar KSD301 bimetallische schijf werkt in een normaal open (NEE) configuratie. Dit betekent dat het circuit in eerste instantie open is (losgekoppeld) Bij normale temperaturen. Wanneer de temperatuur stijgt naar een vooraf gedefinieerde drempel, De bimetallische schijf buigt, Het circuit sluiten en de stroomstroom toestaan.

Normaal open THERM-O-DISC T-O-D THERMISCHE EINDSCHAKELAAR L160-40F 60TX01

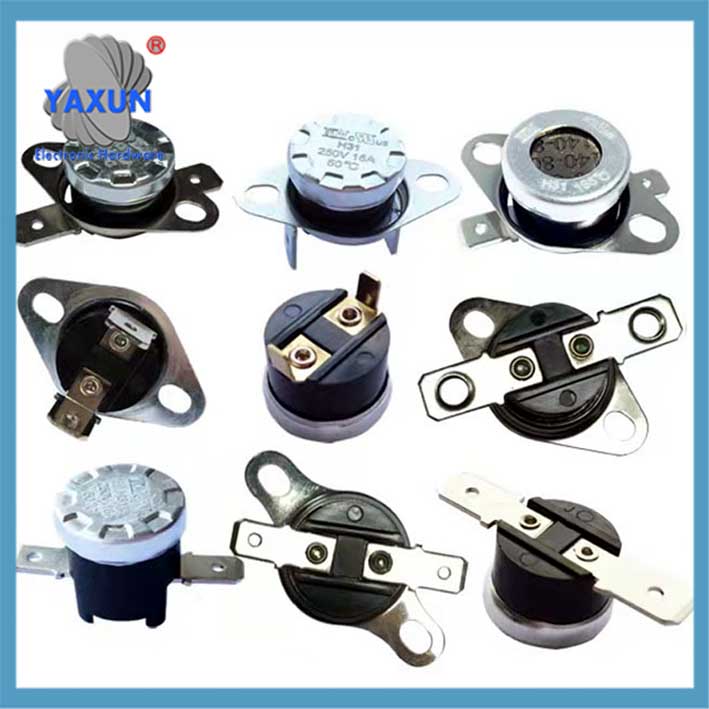

UL/CUL KSD301 Uitschakelthermostaat,Normaal open GEEN Bimetaal-klikschijf 125V 16A Automatische reset

UXCell KSD301 Thermostaat 40 ° C/104 ° F 10A Normaal geopend N.O Stel Snap Disc Temperatuurschakelaar aan

I. Kernfuncties
‌Werkingsprincipe‌
Wanneer de temperatuur stijgt naar de ingestelde waarde, het contact verbindt automatisch het circuit; wanneer de temperatuur daalt naar de resetwaarde, het contact verbreekt automatisch het circuit, wat het tegenovergestelde is van het normaal gesloten type (losgekoppeld als de temperatuur stijgt en aangesloten als de temperatuur daalt).

De bimetaalstrip wordt verwarmd en vervormd om het mechanisme te activeren en snel te schakelen.

‌Technische parameters‌
‌Elektrische specificaties‌:
Nominale spanning: Wisselstroom 250 V (resistieve belasting) of wisselstroom 125V (UL-standaard)
Nominale stroom: 5EEN/10A/15A (resistieve belasting)
‌Temperatuurprestaties‌:
Actiebereik: 0℃~300℃ (aanpasbaar), nauwkeurigheid ±2℃~±10℃17
Reset en actie temperatuurverschil: 8℃~100℃ (verstelbaar)
‌Mechanische kenmerken‌:
Contactweerstand: ≤50mΩ, isolatie weerstand: ≥100MΩ13
Elektrische sterkte: AC 1800V/1min zonder storing
Levensduur: ≥100.000 keer17 (sommige modellen tot 150,000 keer2)

‌Fysieke kenmerken‌
Beschermingsniveau: IP00 (geen stof- en waterbestendigheid)
Bedradingsmethode: insteekterminal 250# of 187# (hoek 0°~90° optioneel)
Installatiemethode: ondersteunt verschillende structuren zoals een beweegbare ring, platte ring, aluminium deksel met gaten, enz.

Normaal open staat:
De KSD301 is zo ontworpen dat de contacten in open toestand staan ​​wanneer de omgevingstemperatuur onder de gespecificeerde bedrijfstemperatuur ligt. Dit betekent dat het circuit dat op de KSD301 is aangesloten, onderbroken is, het voorkomen van stroom.

Temperatuurtrigger:
Naarmate de temperatuur stijgt, de bimetaalschijf (gemaakt van twee verschillende metalen die met elkaar zijn verbonden) reageert op de temperatuurverandering. De twee metalen breiden met verschillende snelheden uit, waardoor de schijf buigt.

Circuitsluiting:
Wanneer de temperatuur het instelpunt bereikt, de schijf buigt voldoende om het circuit te sluiten, het tot stand brengen van een verbinding tussen de contacten. Hierdoor kan er stroom door het circuit stromen.

Automatische reset:
Zodra de temperatuur onder een bepaald niveau zakt, de bimetaalschijf keert terug naar zijn oorspronkelijke vorm, het circuit opnieuw openen en de stroom afsnijden. Dit is een automatische resetfunctie.
In essentie, de KSD301 wordt gebruikt als thermische schakelaar om de stroom te regelen op basis van temperatuur, fungeert als temperatuursensor en beschermer voor verschillende toepassingen.

II. Toepassingsscenario's
‌ HOUSEHOLD Appliances‌: waterdispensers, elektrische thermoskan, magnetrons, desinfectie kasten, elektrische kachels, koffiemachines, enz.
‌ Industriële apparatuur‌: Motor oververhitting bescherming, gelijkrichter apparatuur, lamineermachines, auto verwarmde stoelen, enz.57.

III. Detectiemethode (bepalen of deze normaal open is)
‌Multimeterdetectie‌:
Bij kamertemperatuur (‌onder de actietemperatuur‌): de weerstand van de twee pinnen moet oneindig zijn (open circuit).
Na verwarming (‌boven de actietemperatuur‌): de weerstandswaarde daalt naar ‌tientallen ohm‌ (open circuit).
‌Onderscheiding markeren‌: De productbody is meestal gemarkeerd met “NEE” (Normaal geopend) of “Normaal geopend”.

Iv. Productvoordelen
Snelle reactiesnelheid, schone contactactie zonder vonkontlading57;
Hoge nauwkeurigheid van de temperatuurregeling, sterke betrouwbaarheid7;
Compacte structuur, sterk aanpassingsvermogen17.

⚠️Let op: De daadwerkelijke selectie moet de specifieke temperatuurdrempel bevestigen (zoals 85℃, 95℃, enz.) en het resettemperatuurverschil. De parameters van verschillende modellen kunnen variëren.
