Surface Mount SMD Current Chip Fuse China Leverancier

Verschillende in China gevestigde bedrijven zijn gespecialiseerd in de productie van opbouwmontage (SMD) huidige chipzekeringen, waarbij Dongguan YAXUN Electronics en FBelec prominente voorbeelden zijn. Deze bedrijven bieden een verscheidenheid aan SMD-zekeringstypes, inclusief snelwerkende en langzame opties, en tegemoet te komen aan verschillende spannings- en stroomwaarden, waarvan sommige gespecialiseerd zijn in specifieke toepassingen, zoals autoladers.
Hier volgt een gedetailleerder overzicht van enkele belangrijke leveranciers:
Dongguan YAXUN Electronics Co., Ltd.:

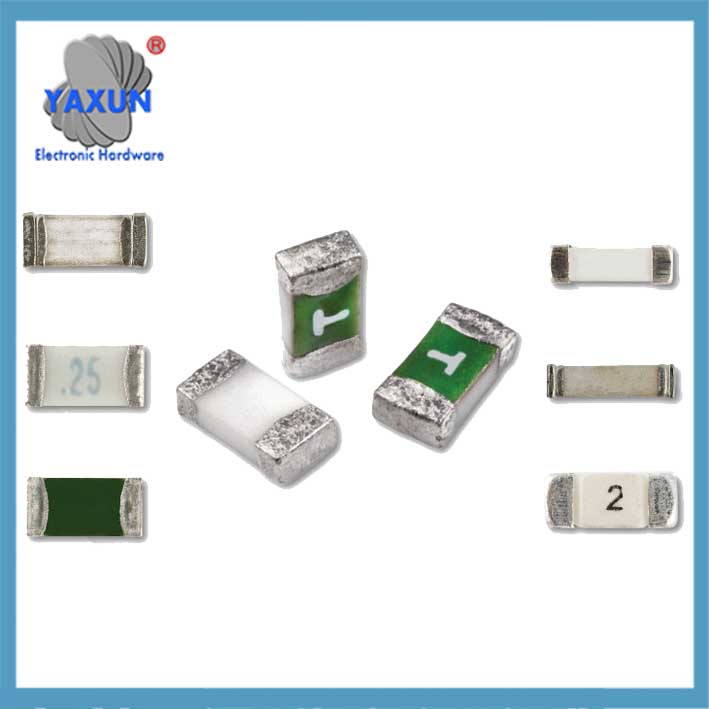

Dit bedrijf is een belangrijke fabrikant van componenten voor circuitbeveiliging, inclusief SMD-zekeringen, en heeft een sterke focus op de huishoudelijke apparaten- en auto-industrie. Ze bieden verschillende maten (BIJV., 0603, 1032, 1206, 2410, 6125) en typen (snelle klap, langzame slag).

2410/1808/6125 SMD elektrische zekering 0,5A~30A

Eaton Bussmann SMD elektrische zekering 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD eenmalige zekering 1~30A 32V, 63V

Chipzekeringen zijn geminiaturiseerde circuitbeschermingscomponenten die gebruik maken van opbouwtechnologie (SMT). Ze zijn hoofdzakelijk verdeeld in twee categorieën: eenmalig zekeringstype en zelfhersteltype. Het volgende is een gedetailleerde introductie van de aspecten van classificatie, werkingsprincipe, en toepassing:
1. Kernclassificatie
‌Eenmalige chipzekering‌
Op maat: EIA-standaardpakketten zoals 0402 (1.0×0,5 mm), 0603 (1.6×0,8 mm), En 1206 (3.2×1,6 mm).
Op zekeringskarakteristieken:
Langzaam zekeringtype (T/TT-markering): geschikt voor circuits met stootstromen zoals motoren en transformatoren;
Type snelle zekering (F/FF-markering): gebruikt voor precisiecircuits zonder spanningspieken;
Typische structuur: pakket met keramische vierkante buizen, gevuld met kwartszandboogblusmiddel, en dubbellaags elektrodeontwerp om de geleidende stabiliteit te verbeteren.

‌Resetbare chipzekering (PPTC)‌
Kernmateriaal: polymeerhars en geleidende deeltjes zijn samengesteld, en automatische reset wordt bereikt door temperatuurgevoeligheid;
Werkproces: wanneer er sprake is van overstroom, de hars zet uit en blokkeert het geleidingspad, en nadat de fout is geëlimineerd, na afkoeling wordt de geleiding hersteld;
Gangbare maten: 0805, 1812, 2920, enz., behoud van stroom 0,05-3,0A.

2. Belangrijkste technische kenmerken
‌Fuseringsmechanisme‌: volg de wet van Joule (Q=I²Rt), de zekering warmt op en smelt wanneer overstroom optreedt;
‌Milieubeschermingsproces‌: loodvrije lastechnologie, voldoet aan RoHS 2.0 normen, leidende inhoud <1000ppm;
‌Prestatieoptimalisatie‌:
Kwartszandvulling verkort de breektijd tot 0.1 seconden (bij 20 keer de nominale stroom);
De responssnelheid van zelfherstel is omgekeerd evenredig met de intensiteit van de foutstroom.

3. Typische toepassingsscenario's
‌Consumer elektronica‌: batterijen voor mobiele telefoons, Bescherming USB-interface (vaak gebruikt 0603 verpakking);
‌ Industriële apparatuur‌: programmagestuurde schakelaars, beveiligingseenheden voor patchpanelen;
‌Automotive Electronics‌: overstroombeveiliging van het laadcircuit van het voertuig.

RVS1300 3A300V 2410 1808 6125 SMD-zekering

Chipzekering 1808 Huidige KOAC 2410 SMD CCF1N Normale Blow 1A 1.6a 2.5a 3.15A 4A 5A 6.3A 8A 10A 125V Surface Mount

0603 T1A-8A Keramische chipzekering

4. Selectieoverwegingen
De nominale stroom moet meer zijn dan 1.25 keer de werkstroom;
De pulsweerstand is zwakker dan die van glazen buiszekeringen, en de impact van stootstroom moet worden geëvalueerd;
Het type zelfherstel is niet geschikt voor scenario's waarin volledige uitschakelbeveiliging vereist is.

Huidige reguliere fabrikanten zoals Oxis Electronics hebben verbeterde vierkante chipzekeringen gelanceerd, die de betrouwbaarheid van de verbinding optimaliseren door middel van vierkante messing doppen en aluminium zekeringen.
