Het volgende is een gedetailleerde analyse van de structurele kenmerken, werkingsprincipe en technische punten van het kerntemperatuursensorelement van de KSD301/KSD302 temperatuurschakelaar – de bimetaalstrip:
I. Kernkenmerken van bimetaal temperatuursensorelement
| Functies | Technische beschrijving |
| Materiaalstructuur | Een composiet van twee metaallegeringen met verschillende uitzettingscoëfficiënten (zoals nikkelijzer/mangaankoper), gestempeld in een schijfvormige dunne plaatstructuur |
| Werkingsprincipe | Temperatuur stijgt → Bimetaalstrip vervormt door hitte → Booghoogte verandert plotseling → Drijft het mechanische mechanisme aan om onmiddellijk te stuiteren en de contacten te openen en te sluiten |
| Reactiesnelheid | Plotselinge sprongactie op millisecondenniveau om boogschade aan de contacten te voorkomen |
| Nauwkeurigheid van de temperatuur | Tolerantie zo laag als ±2℃ (uiterst nauwkeurig type), conventionele modellen ±3~10℃, bepaald door het warmtebehandelingsproces van de metalen plaat |
| Reset-mechanisme | Nadat de temperatuur is gedaald, de bimetaalstrip keert terug naar de oorspronkelijke staat en de contacten worden automatisch gereset (normaal gesloten type sluit wanneer de temperatuur daalt, normaal open type opent wanneer de temperatuur daalt) |

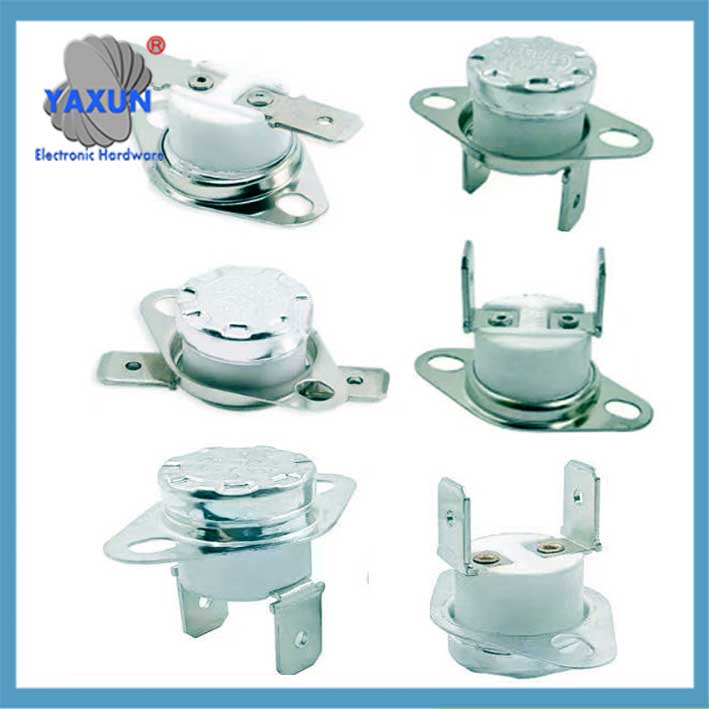

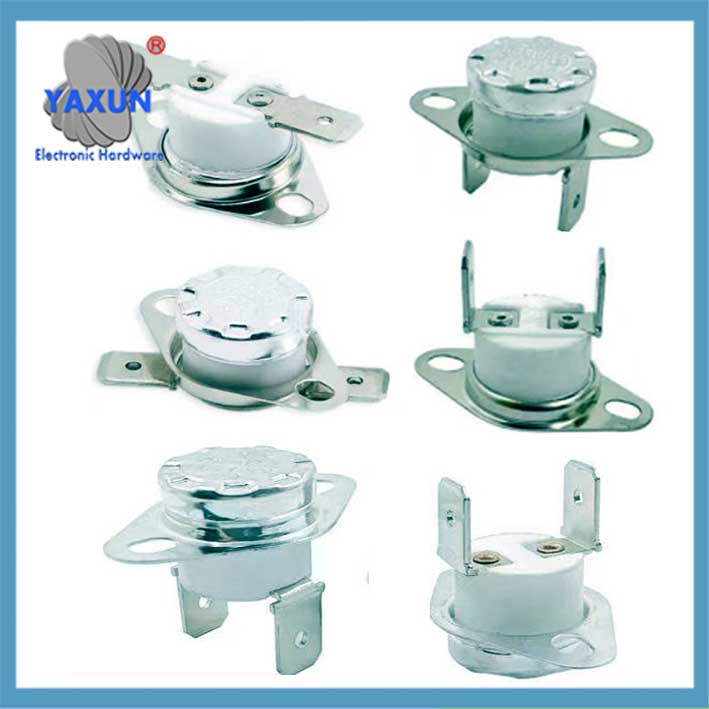

 Normaal open KSD301 temperatuurschakelaar bimetaal temperatuursensorelement |

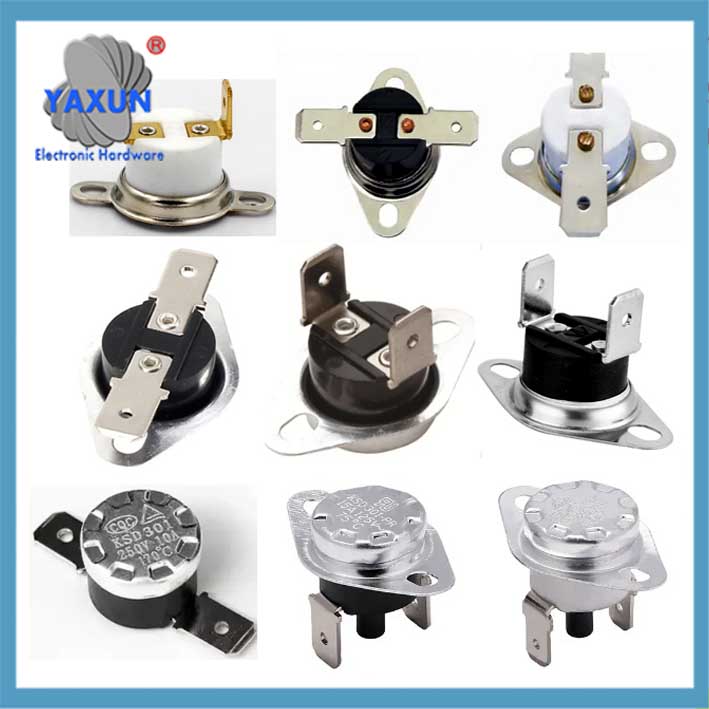

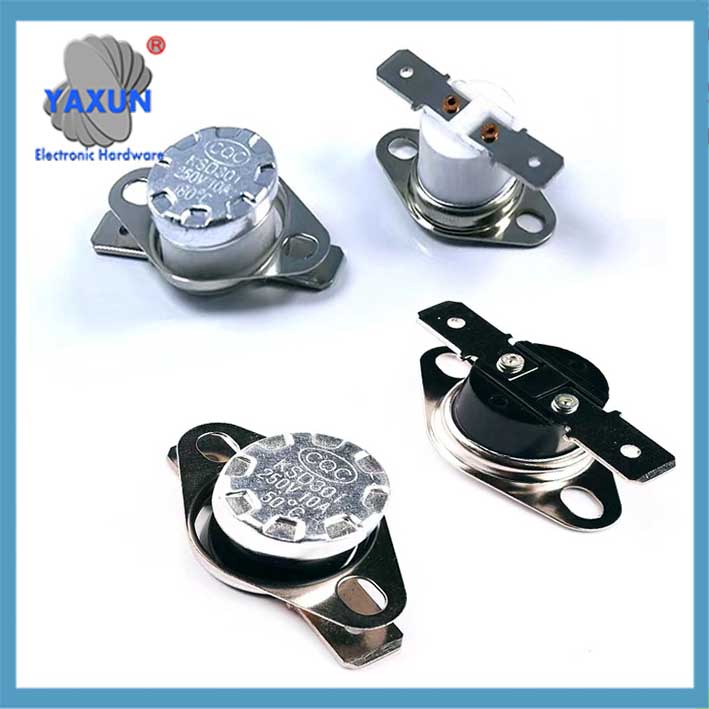

 Hoge temperatuurlimietschakelaar KSD301 |

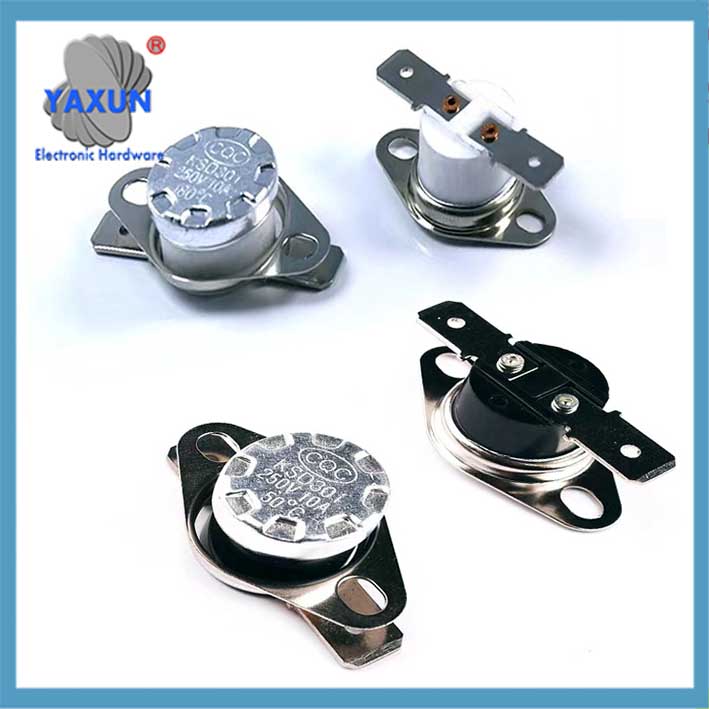

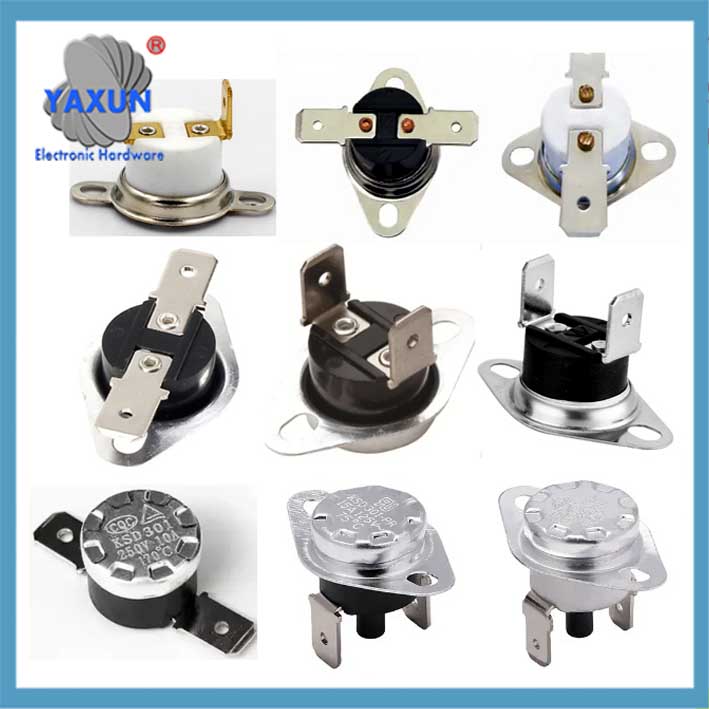

 Bimetaal temperatuursensorelement van KSD301 |
KSD301 temperatuurschakelaarparameters
II. Ontleding van het werkproces
zeemeermin kopieercode
grafiek LR
A[normale temperatuurtoestand] –>|bimetaalstrip vrij en recht| B[Contact gesloten/open]
C[temperatuur stijgt tot actiewaarde] –>|bimetaal stripbooghoogte plotselinge verandering| D[onmiddellijk stuiterend aandrijfmechanisme]
D –>|normaal gesloten type| E[contactontkoppelingscircuit]
D –>|normaal open type| F[contactverbindingscircuit]
G[temperatuur daalt om de waarde te resetten] –>|bimetaalstrook keert terug naar recht| B
Belangrijk punt: De plotselinge verandering in de hoogte van de bimetaalstrip is de bron van de naam “snap-type scheidingsschakelaar”, ervoor zorgen dat de contactactie schoon is en geen tussentoestand heeft.
Iii. Belangrijke punten voor gebruik en onderhoud
Voorkom mechanische schade
Het is verboden om de bimetaalstrip met externe kracht samen te drukken, omdat vervorming ervoor zorgt dat de actietemperatuur afwijkt of faalt.
Warmtegeleidingsvereisten
Het installatieoppervlak moet vlak en schoon zijn, en thermisch vet moeten worden aangebracht om ervoor te zorgen dat de warmte tijdig op de metalen strip wordt overgedragen.
Temperatuurbeperkingen
Tolerantielimiet voor bimetaalstrips: korte termijn ≤300℃, langdurig ≤240℃ (oververhitting is gevoelig voor metaalmoeheid).
Belastingafstemming
Het is ten strengste verboden om de nominale stroom te overschrijden (zoals een 10A-model aangesloten op een belasting van 15A), omdat de hoge temperatuur van de boog de bimetaalstrip zal sinteren.
Iv. Referentie voor foutdiagnose
Contacthechting : Een te hoge belastingsstroom veroorzaakt booglassen, en de belastingafstemming moet worden gecontroleerd en het model moet worden vervangen.
Actievertraging : Het montageoppervlak is slecht thermisch geleidend of de bimetaalstrip is aan het verouderen, Breng dus opnieuw siliconenvet aan of vervang het onderdeel.
Resetfout : De bimetaalstrip is vervormd en vastgelopen, en de thermostaat moet in zijn geheel vervangen worden.
▶️ Samenvatting: De bimetallische strip is de “temperatuur sensor + actuator” geïntegreerde component van KSD301. De schijfvormige structuurontwerp en legeringsverhouding bepalen direct de nauwkeurigheid en betrouwbaarheid van de temperatuurregeling.
