Kas yra perkaitimo įtaisas?

Apsauga nuo perkaitimo yra automatinis valdymo įtaisas, užtikrinantis įrangos saugumą stebint temperatūrą. Pagrindinė jo funkcija yra nutraukti grandinę arba įjungti apsaugos mechanizmą, kai temperatūra viršija nustatytą slenkstį, kad įranga nesugestų ar nesukeltų gaisro dėl perkaitimo.. Toliau pateikiamos jo techninės detalės ir taikymo analizė:

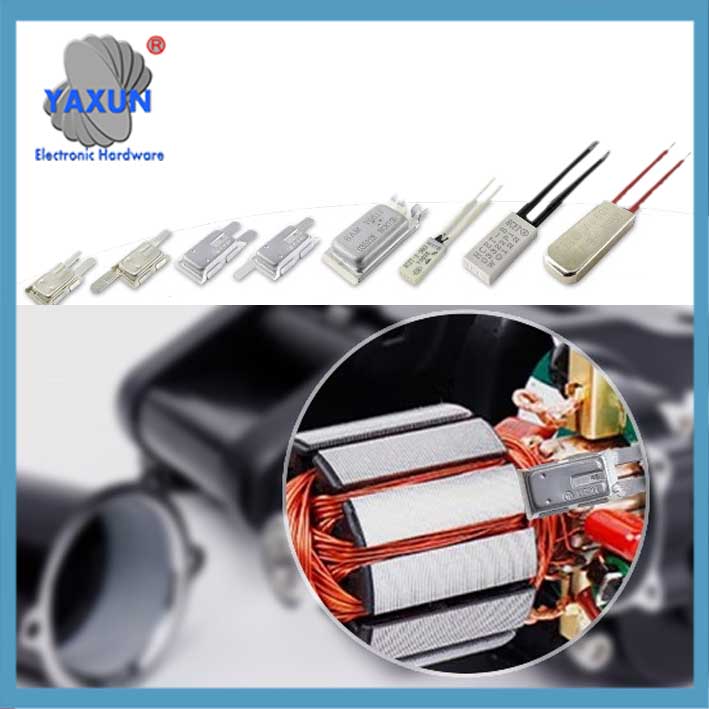

Variklio apsaugos nuo perkaitimo įtaiso funkcija ir taikymas

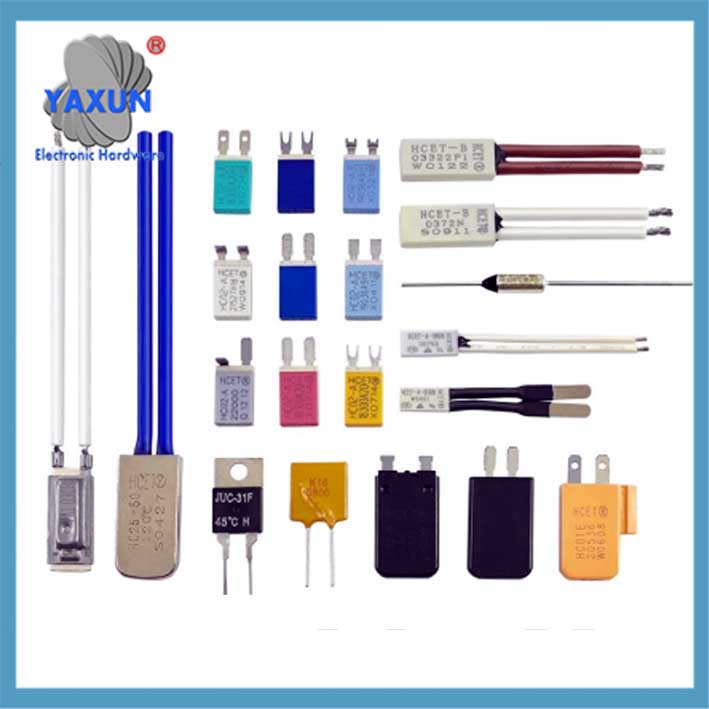

Automobilio variklio apsaugos nuo perkaitimo įtaiso pritaikymo dėklas

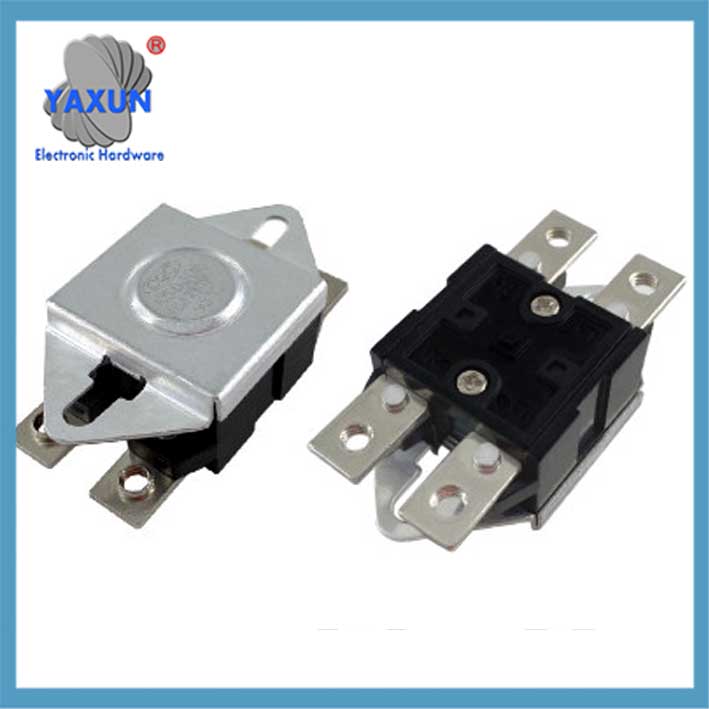

Šilumos apsaugos įtaisas, naudojamas akumuliatoriui

1. Pagrindinis principas ir tipas
Bimetalinės juostos struktūra: Naudojant du metalinius kompozitinius lakštus su skirtingais šiluminio plėtimosi koeficientais, deformacija sukelia kontaktinį veiksmą, kai temperatūra pakyla (paprastai atviras / normaliai uždaras tipas).
Savaiminio ir neatsikuriantis tipas:
Savęs atkūrimo tipas: automatiškai atstatomas nukritus temperatūrai (tokių kaip šaldytuvai, Skalbimo mašinos);
Nesavaiminio atsigavimo tipas: reikalingas rankinis atstatymas (pavyzdžiui, kuro varikliai, pramoninė įranga).
Termistoriaus jungtis: Kai kurie modeliai sujungia termistorius arba vieno lusto mikrokompiuterius, kad būtų galima tiksliai valdyti temperatūrą.

Kaip tai veikia:
Jutikliai:
Apsaugos nuo perkaitimo įrenginiuose paprastai naudojami temperatūros jutikliai (kaip termistoriai ar bimetalinės juostelės) stebėti tam tikros srities temperatūrą.
Slenkstis:
Kai temperatūra viršija iš anksto nustatytą slenkstį, jutiklis paleidžia signalą.
Veiksmas:
Tada šis signalas įjungia grandinės pertraukiklį, estafetė, arba kitas mechanizmas, kuris atjungia maitinimą arba sumažina įrenginio galią.

2. Pagrindiniai parametrai ir pasirinkimas
Temperatūros diapazonas: Bendra veikimo temperatūra 40-180 ℃ (pvz., KSD9700 serijos tolerancija ± 3/5 ℃);
Srovė / įtampa: Tipinės specifikacijos AC250V/5A, aukštos įtampos modeliai gali pasiekti AC1800V;
Struktūrinė forma:
Plastikinis apvalkalas (PBT medžiaga, lengvas);
Metalinis/keraminis korpusas (atsparus aukštai temperatūrai, izoliacija).

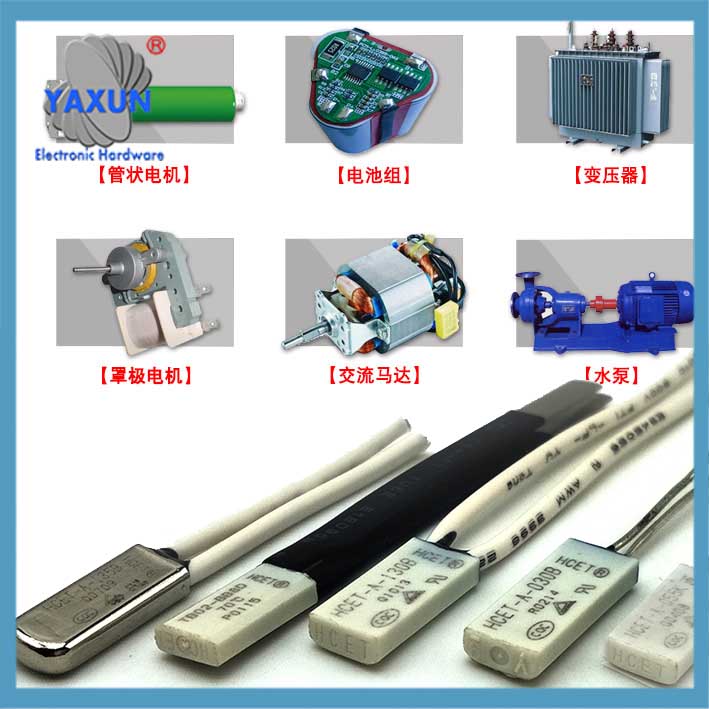

Šildymo padėklo šiluminės apsaugos įtaisas

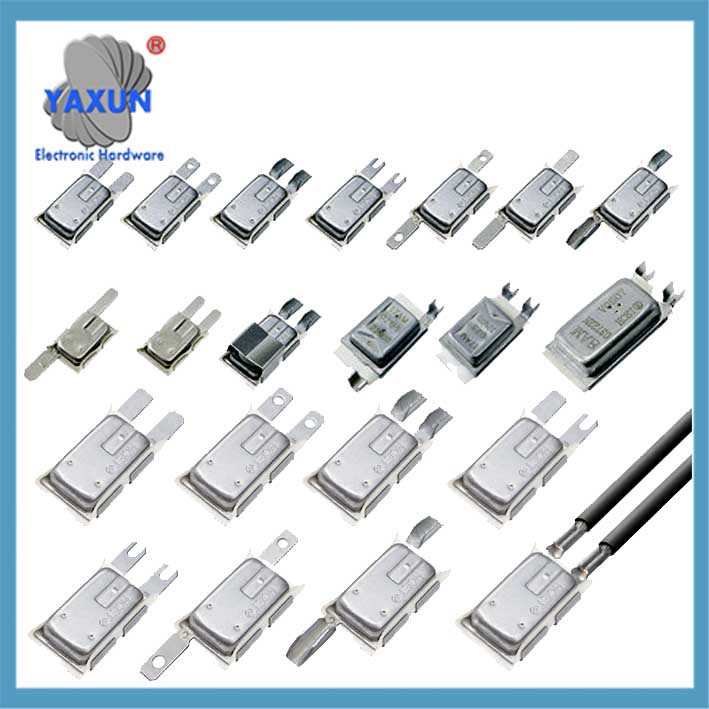

Šiluminės apsaugos prietaisas medicininiam gydymui

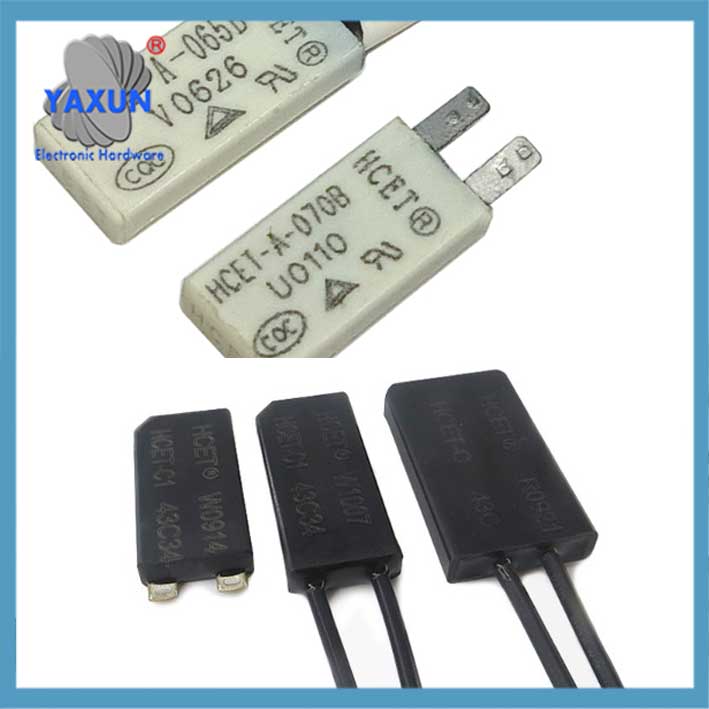

Šiluminės apsaugos įtaisas momentiniam vandens šildytuvui

3. Įprasti taikymo scenarijai
Buitinė technika: oro kondicionierių varikliai, Skalbimo mašinos, kt., kad variklio apvijos neperkaistų‌; Pramoninė įranga: panardinamojo siurblio statoriaus ritės temperatūros stebėjimas (pvz GB-220V apsauga); Elektroninės grandinės: procesoriaus šilumos išsklaidymo apsauga, kad būtų išvengta aukštos temperatūros atakos pažeidžiamumo‌. Apsaugos nuo perkaitimo įtaisų pavyzdžiai:
Variklių šiluminės apsaugos:
Šie įrenginiai yra įmontuoti į elektros variklius, kad būtų išvengta perkaitimo, dėl kurių variklis gali sugesti arba užsidegti.
Automobilių salono apsauga nuo perkaitimo:
Kai kurios transporto priemonės, kaip Tesla, turi salono apsaugos nuo perkaitimo funkciją, kuri automatiškai įjungia oro kondicionierių, kad pastatymo metu salonas neįkaistų pavojingai.

4. PTC termostoriai elektronikoje:
Jie naudojami įvairiose srityse, siekiant apsaugoti grandines nuo perkaitimo, žymiai padidinant jų atsparumą, kai viršijama tam tikra temperatūra..
Temperatūros ribotuvai šildymo sistemose:
Šie įrenginiai, kaip aprašyta Heatsystems straipsnyje, yra naudojami, kad šildymo elementai per daug neįkaistų, kurie gali sugadinti kaitinimo elementą arba aplinkines medžiagas.
Apsaugos nuo perkaitimo svarba:
Saugumas: Gaisrų prevencija, įrangos pažeidimas, ir galimas sužalojimas dėl perkaitimo.
Patikimumas: Įrenginių ir sistemų ilgaamžiškumo ir tinkamo veikimo užtikrinimas.
Efektyvumas: Kai kuriais atvejais, kaip ir transporto priemonėse, apsauga nuo perkaitimo gali padėti optimizuoti energijos naudojimą.

5. Dažnos problemos ir atsargumo priemonės
Montavimo reikalavimai: Turi būti arti valdomos įrangos paviršiaus, kad būtų išvengta korpuso deformacijos, turinčios įtakos veikimui‌;
Klaidingos operacijos rizika: Dėl lydmetalio senėjimo arba mechaninių pažeidimų gali sugesti apsauga;
Skirtumas nuo apsaugos nuo perkrovos: Apsauga nuo perkaitimo pagrįsta temperatūros slenksčiu, o apsauga nuo perkrovos reaguoja į srovės anomalijas‌.

6. Technologijų plėtros tendencijos
Integruotas dizainas: Pavyzdžiui, šuolio tipo bimetalinė apsauga kartu su dvigubomis viršsrovių / perkaitimo funkcijomis‌;
Didelis patikimumo pagerinimas: Keraminės pakuotės ir anti-interferencijos grandinės pagerina prisitaikymą prie pramoninės aplinkos‌.
