Toliau pateikiamas pagrindinis bimetalinio KSD301 skirtumas ir pasirinkimo vadovas, KSD9700 paprastai uždarytas (NC) ir paprastai atidarytas (NE) temperatūros jungikliai, ir išsamus techninių specifikacijų ir taikymo scenarijų palyginimas:
aš. Darbo principas ir būsenos apibrėžimas
| Charakteristikos | Paprastai uždarytas (NC) | Paprastai atidarytas (NE) |
| Pradinė būsena | Kontaktai uždaromi esant normaliai temperatūrai (prijungta grandinė) | Kontaktai atjungti esant normaliai temperatūrai (grandinė atjungta) |
| Suaktyvinimo veiksmas | Temperatūra ≥ nustatyta vertė → kontaktai atjungti (grandinė atjungta) | Temperatūra ≥ nustatyta vertė → kontaktai uždaryti (prijungta grandinė) |
| Atkūrimo mechanizmas | Temperatūra nukrenta iki atstatymo vertės → kontaktai automatiškai užsidaro | Temperatūra nukrenta iki atstatymo vertės → kontaktai automatiškai atjungiami |
| Simboliai | NC (paprastai uždarytas) | NE (įprastai atidaryta) |
Pagrindinė programos logika:
NC tipas: “aukštos temperatūros maitinimas” (pvz., apsaugoti variklį nuo perkaitimo ir perdegimo);
NE tipo: “aukštos temperatūros maitinimas” (pvz., per aukšta temperatūra paleidžiamas aušinimo ventiliatorius).

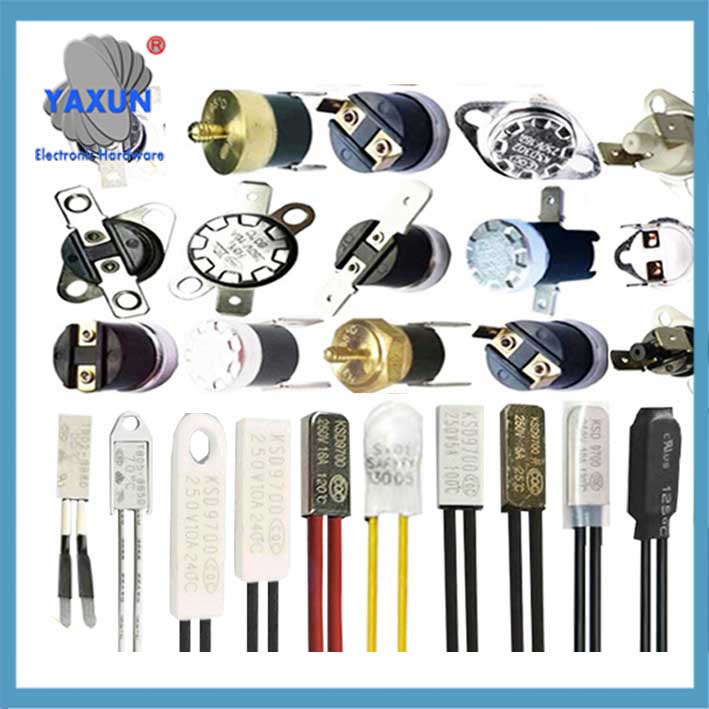

 Paprastai uždari ir paprastai atidaromi temperatūros jungikliai |

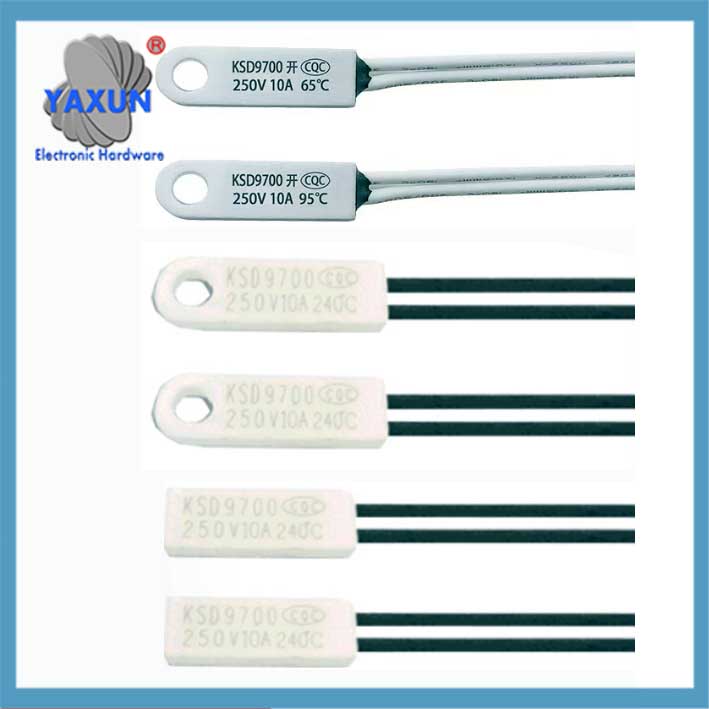

 Paprastai atidarykite KSD9700 temperatūros valdymo jungiklį |
 Paprastai uždarytas KSD9700 temperatūros valdymo jungiklis |
II. Tipiški taikymo scenarijai
KSD301 temperatūros jungiklio parametrai
| Tipas | Taikoma įranga | Apsaugos tikslas |
| NC tipas | – Variklio apsauga nuo perkaitimo (skalbimo mašina, oro kondicionieriaus kompresorius) – Elektrinis vandens šildytuvas nuo sauso degimo – Transformatoriaus apsauga nuo perkrovos |
Kai temperatūra viršija normą, maitinimas yra priverstas atjungti, kad būtų išvengta įrangos sugadinimo |
| NE tipo | – Aušinimo ventiliatoriaus valdymas (kompiuterio CPU, kabinetas) – Šildytuvo perkaitimo signalas – Šiltnamio šildymo sistema |
Įjunkite pagalbinę įrangą (pvz., ventiliatoriai/signalizacijos) kai temperatūra viršija normą |
III. Pagrindiniai pasirinkimo aspektai
Saugumo prioritetas
Priverstinio išjungimo scenarijuose turi būti pasirinktas NC tipas (pavyzdžiui, gaisrų prevencija, elektros smūgio prevencija) kad būtų išvengta nelaimingų atsitikimų, kylančių dėl nuolatinio maitinimo aukštoje temperatūroje.
Grandinės dizaino atitikimas
NC tipas turi būti nuosekliai prijungtas prie pagrindinės grandinės įtampos, o NO tipas paprastai jungiamas lygiagrečiai prie valdymo pagalbinės įrangos.
Identifikavimas
“B” arba “NC” pažymėtas ant korpuso rodo normaliai uždarą tipą, “K” arba “NE” rodo paprastai atvirą tipą (pvz., KSD301-85B rodo normaliai uždarą tipą esant 85 ℃).
Bandomasis patikrinimas
Norėdami aptikti, naudokite multimetrą: NC tipas jungiamas esant normaliai temperatūrai, ir NO tipas yra atjungtas esant normaliai temperatūrai.

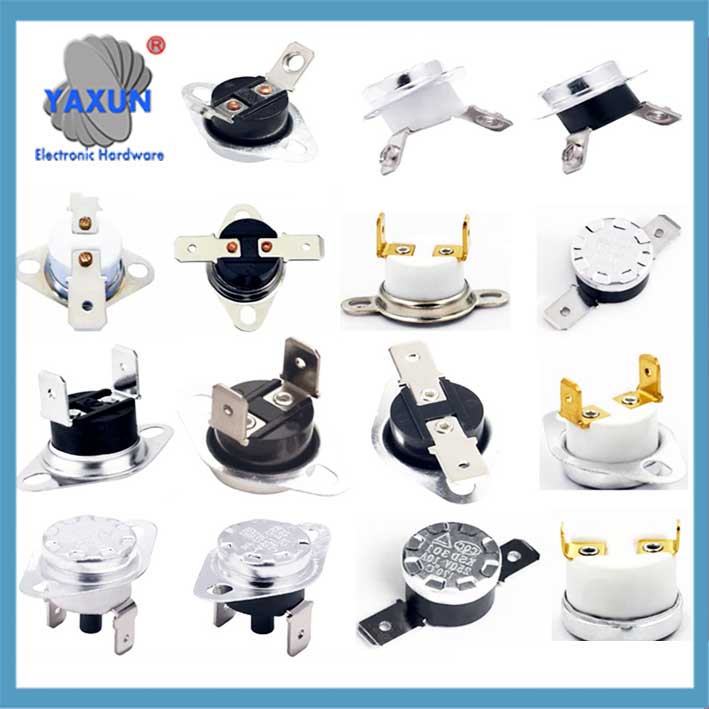

Paprastai atidarykite diskų jungiklį KSD301, KSD302
IV. Veikimo klaidų išvengimas
undinėlės kopijavimo kodas
TB grafikas
A[Reikalavimai įrangai] –> B{Ar jį reikia išjungti esant aukštai temperatūrai? }
B –>|Taip| C[Pasirinkite NC tipą]
B –>|Nr| D{Ar reikia paleisti aukštoje temperatūroje? }
D –>|Taip| E[Pasirinkite NE tipą]
D –>|Nr| F[Iš naujo įvertinkite dizainą]
▶️ Santrauka: NC tipas yra “avarinis stabdys” saugumo apsaugai, ir NO tipas yra “temperatūros trigeris” protingam valdymui. Šių dviejų veiksmų logika papildo viena kitą. Pasirinkimas turi griežtai atitikti grandinės funkcijų reikalavimus (visapusiškas).

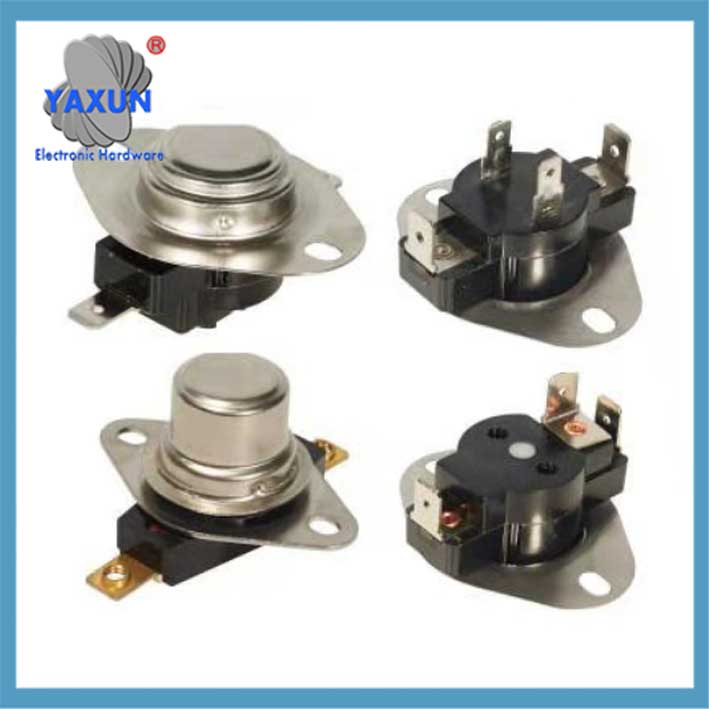

Paprastai uždarytas KSD301, KSD302 temperatūros ribinis jungiklis
