Ašinis švino 125/250 V PICO pasipriešinimo saugiklis

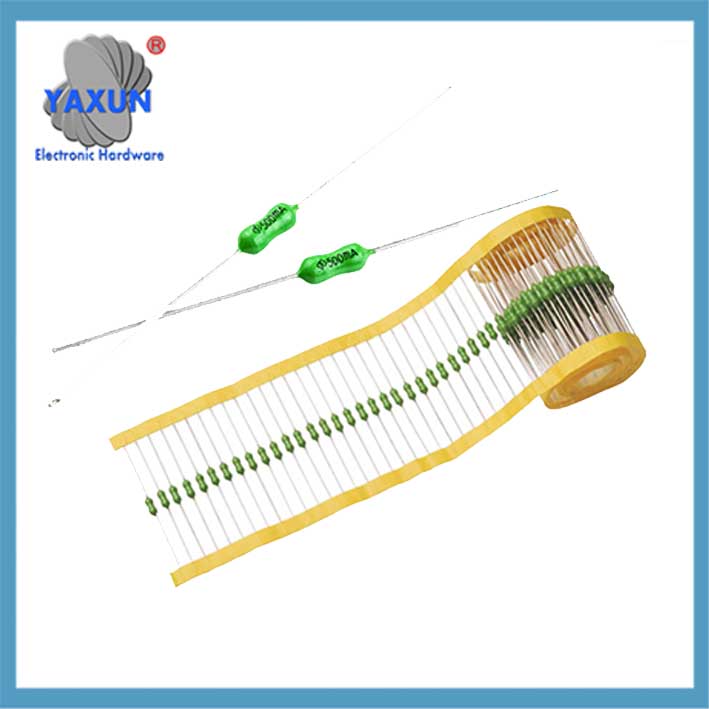

A 2.4 x 7 mm ašinis švino saugiklis, kurio vardinė įtampa 125/250 V, o piko dydis yra mažas, cilindrinis saugiklis, skirtas elektroninių prietaisų apsaugai nuo viršsrovių. The “2.4 x 7 mm” nurodo jo matmenis, nurodant 2,4 mm skersmenį ir 7 mm ilgį. The “ašinis švinas” reiškia, kad iš kiekvieno galo išeina laidai, kad būtų lengva lituoti ant plokštės. 125/250 V įtampa nurodo maksimalią įtampą, kurią saugiklis gali atlaikyti prieš išjungdamas. “Pico” rodo jo mažą dydį, dažnai naudojamas tais atvejais, kai erdvė yra ribota.

2.4 * 7mm Rezistorius greito smūgio saugiklis 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

2.4 * 7mm ašinis švinas žalias, Geltonas rezistoriaus lėto smūgio saugiklis

PICO® II 2.4 x 7 mm labai greitai veikiantis mažo dydžio saugiklis

1. Pagrindinės savybės ir klasifikacija
Išvaizda ir struktūra: Epoksidinės dangos pakuotė, kūno spalva dažniausiai žalia arba geltona, o kai kuriuose modeliuose esamiems parametrams nurodyti naudojami spalvų žiedai (pavyzdžiui, 2 × 6 mm, 3× 9 mm specifikacijos).
Lydymosi charakteristikos:
Greitas tipas: greitas reakcijos greitis, tinka jautrioms grandinėms;
Lėtas tipas: atlaikyti trumpalaikes viršsroves (pavyzdžiui, variklio paleidimo srovė).
Dviguba funkcija: veikia kaip rezistorius normaliai veikiant ir išjungia grandinę esant viršsrovei‌.
Dydis: 2.4mm x 7 mm, nurodant jo fizinius matmenis.
Ašinis laidas: Saugiklis turi iš abiejų galų besitęsiančius laidus, todėl tinka montuoti per skylę ant PCB.
125/250V: Tai rodo didžiausią įtampą, kurią saugiklis gali saugiai nutraukti. Jis gali būti naudojamas grandinėse su 125V arba 250V.
Pico: Nurodo mažą formos koeficientą, dažnai naudojamas kompaktiškuose elektroniniuose įrenginiuose.
Atsparumo saugiklis: Saugiklis yra saugos įtaisas, apsaugantis grandines nuo viršsrovių. Kai srovė viršija tam tikrą ribą, saugiklio elementas išsilydo, nutraukti grandinę ir išvengti žalos.
Apsauga nuo viršsrovių: Pagrindinė saugiklio funkcija yra apsaugoti grandinę nuo pažeidimų, kuriuos sukelia per didelė srovė.
Elektroninės programos: Šie saugikliai dažniausiai randami įvairiuose elektroniniuose įrenginiuose, įskaitant maitinimo šaltinius, rodo, ir tinklo įranga.

2. Pagrindiniai parametrai ir modeliai
Elektros specifikacijos:
Įtampos įvertinimas:
Įsitikinkite, kad saugiklio vardinė įtampa atitinka grandinę, kurią jis saugos.
Dabartinis reitingas:
Pasirinkite tinkamos srovės saugiklį, kuris atitiktų grandinės reikalavimus. Naudojant per mažos srovės saugiklį, jis per anksti perdegs, o naudojant per aukštą reitingą, nebus užtikrinta tinkama apsauga.
Saugiklio tipas:
Galimi įvairių tipų Pico saugikliai (pvz., greito veikimo, laiko delsimas). Pasirinkite tinkamą tipą, atsižvelgdami į konkrečią paskirtį ir grandinės, kurią ji saugos, charakteristikas.
Dabartinis diapazonas: 62mA iki 15A, tipiniai modeliai, tokie kaip S3090 (1A-5A), 2560 RUB (1A-3A)‌.
Sertifikavimo standartai: Išlaikė tarptautinius sertifikatus, tokius kaip UL, CSA, ROHS, CCC.

3. Įprasti taikymo scenarijai
Buitinė elektronika: USB maitinimo adapteris, apsauga nuo viršsrovių įkrovimo grandinėse;
Pramoninė įranga: Didelio tankio PCB plokštės tvirtinimas (pavyzdžiui, SMD paketų modeliai);
Automobilių elektronika: Kištukinė konstrukcija, skirta transporto priemonės grandinės apsaugai‌.

4. Pasirinkimo ir naudojimo atsargumo priemonės
Parametrų atitikimas: Modelį reikia pasirinkti pagal darbo srovę, įtampa ir saugiklio greitis;
Diegimo būdas: Juostos pakuotė tinka automatizuotai pleistrų gamybai, ir ašinio švino modeliai tinka suvirinimui per skylę‌;
Draudžiamas pakeitimas: Griežtai draudžiama naudoti paprastus rezistorius ar varinius laidus, kad būtų išvengta apsaugos gedimo‌.
