Mikro variklio perkaitimo apsaugos jungiklis & Perkrovos apsauga

Mikro variklio apsaugos nuo perkaitimo jungiklio skirtumų palyginimas & perkrovos apsauga. Kalbant apie mikro variklio šilumines apsaugas, kainų intervalas yra tarp $0.1 juanių ir $0.4 juanių. Modeliuose yra 5ap, TB02-BB8D, 17am, 9700 KSD, ST01, S06, kt., kurie daugiausia naudojami sėdynių stoglangio valytuvams ir pasižymi sandarinimo bei vandeniui atspariomis savybėmis. 17:00 modelio parametrai: paprastai uždarytas, darbinė temperatūra 120 laipsnių, maksimali srovė 10A~35A. Automatinio atstatymo funkcija, tinka kariuomenei, medicinos ir kitose srityse. Čia reikia pabrėžti temperatūros diapazoną ir esamus parametrus, taip pat automatinio atstatymo ypatybes.

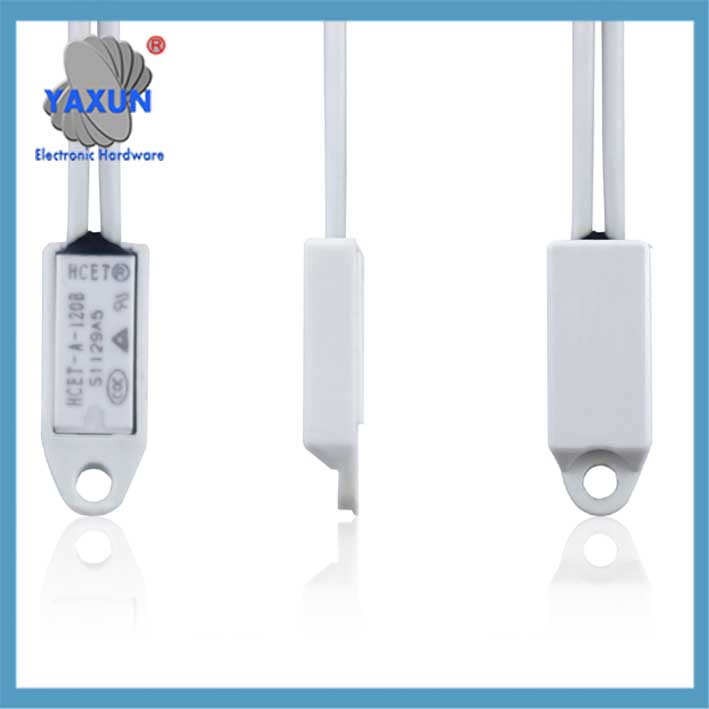

Variklis TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini šiluminė apsauga

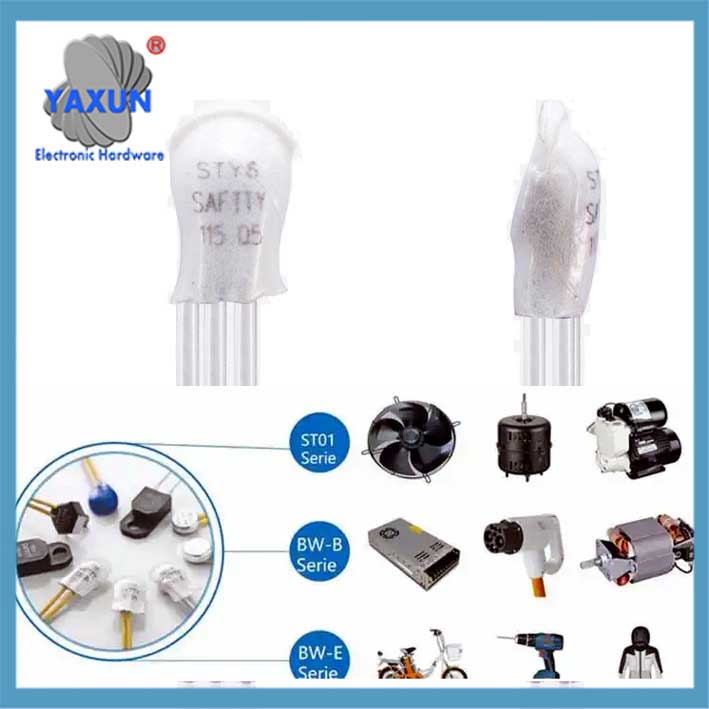

Mikroterminės apsaugos temperatūros valdymo jungiklis S01, S06, ST-22

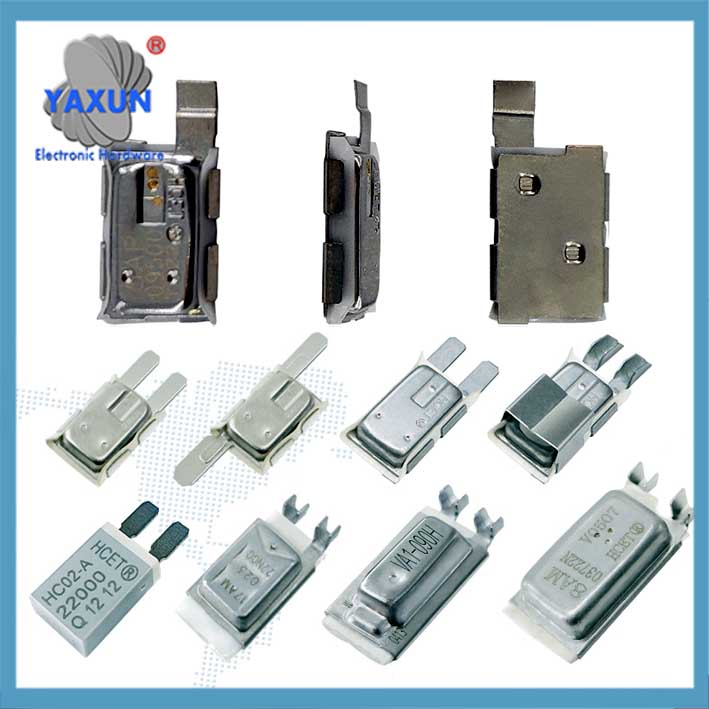

2MP, 6AP, 17AM+PTC, 5AP, 8AM, KSD9700 variklio apsaugos nuo perkaitimo jungiklis

Dėl variklio perkrovos apsaugos, variklio variklio apsaugos (M-B) naudoti mikroprocesorių technologiją. Jis turi daugybę apsaugos priemonių, tokių kaip viršsrovė, fazės gedimas, ir kioskas, ir kelionės laikas reguliuojamas (0.2-30 sekundžių), ir palaiko rankinį arba elektrinį atstatymą. Papildytas parametrų nustatymo būdas, pvz., apsaugos nuo viršsrovių nustatymas 1.5-2 kartų vardinę srovę ir perkrovą iki 1.1-1.3 kartų. Šie nustatymai yra labai svarbūs praktiniam pritaikymui.

Variklio perkrovos apsauga nuo užstrigimo pradeda veikti po to, kai paleidžiama. Kai srovė viršija nustatytą vertę, tai tuoj ims veikti. Greito pertraukimo apsauga skirta trumpojo jungimo gedimams, ir yra padalintas į dvi valstybes: paleidimas ir veikimas. Apsauga nuo perkaitimo atvirkštinio laiko yra pagrįsta šilumos kaupimo modeliu, derinant teigiamos ir neigiamos sekos srovių šiluminį poveikį. Šie apsaugos mechanizmai turi būti paaiškinti taškais, siekiant užtikrinti, kad vartotojai suprastų, kaip elgtis su įvairiais gedimais.

Kalbant apie montavimą ir suderinamumą, pažymima, kad apsauga gali būti montuojama priekiniame keitiklio gale, tačiau reikia atkreipti dėmesį į vardinės srovės suderinimo ir įžeminimo reikalavimus (vielos skersmuo ≥3,5 mm², pasipriešinimas <10Oi). Skirtumas tarp šiluminių relių ir temperatūros relių yra tas, kad pirmoji yra pagrįsta srovės šiluminiu efektu, o pastarasis yra sumontuotas variklio viduje temperatūrai matuoti. Čia būtina atskirti, kad būtų išvengta painiavos.

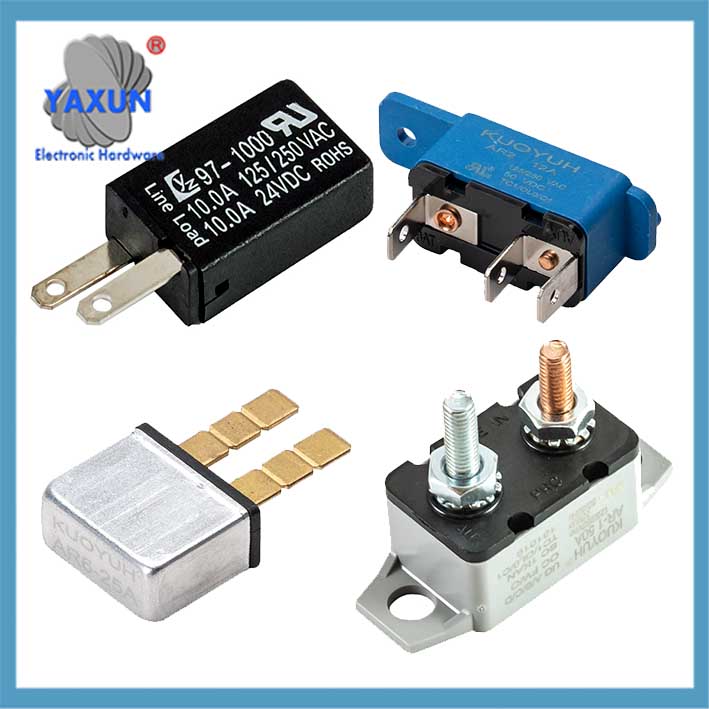

Automobilių variklių grandinės pertraukikliai AR, AR2, 24, 97, 18, 17 Serija

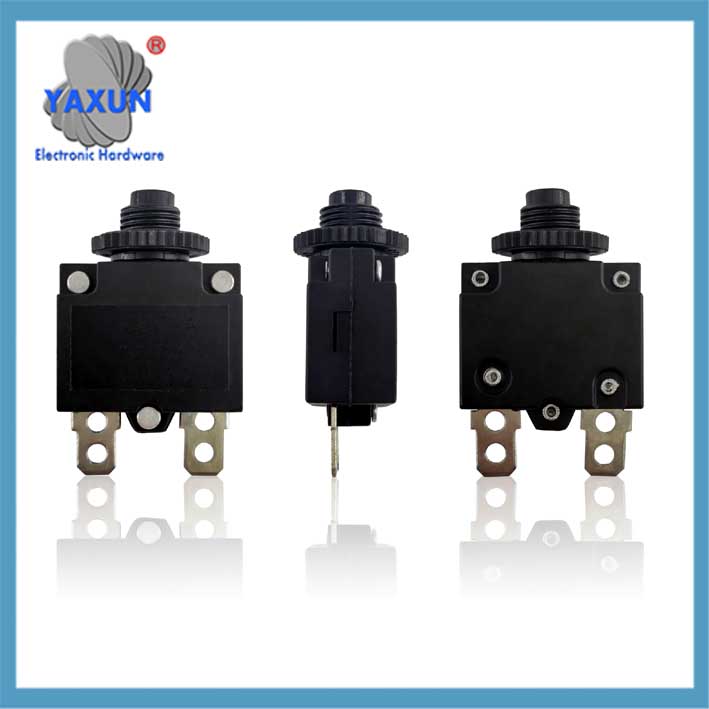

98 Serijos vadovas, Automatinio atstatymo variklio perkrovos apsauga

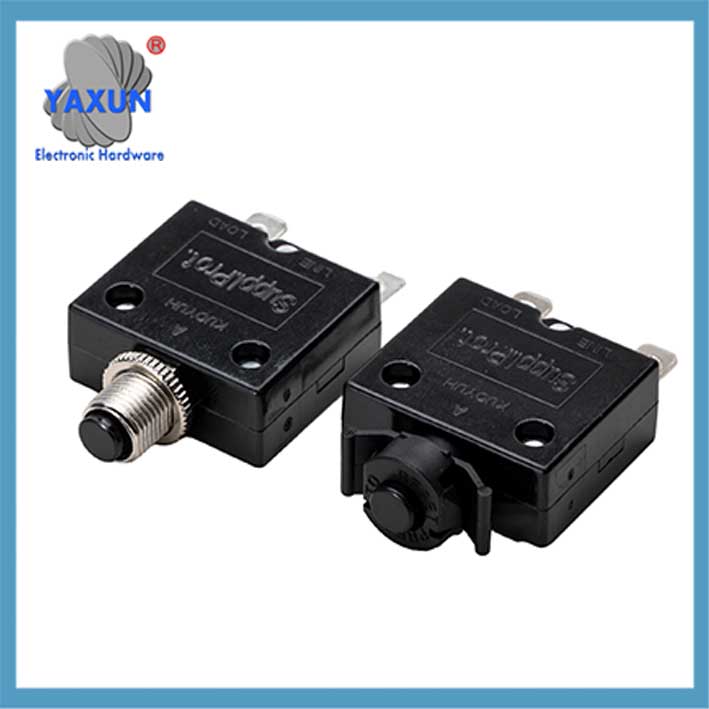

KUOYUH 88 Serijos variklio perkrovos apsauga

aš. Apsaugos nuo perkaitimo jungiklis (temperatūros apsauga)
Veikimo principas ir charakteristikos
Naudojant bimetalinius temperatūros jutimo elementus, kai temperatūra pasiekia nustatytą ribą, kontaktai automatiškai atsidaro/užsidaro ir nutraukia grandinę; kai temperatūra nukrenta, jis automatiškai atstato ir atnaujina darbą.
Tipiški modeliai: pvz 17 val, 17AM+PTCT, TB02-BB8D serija, darbinė temperatūra 40 ℃ ~ 160 ℃, maksimali srovė 10A~60A, vardinė įtampa 250V, paprastai uždara konstrukcija, su vandeniui atsparaus sandarinimo funkcija.
Apimtis ir montavimas: Miniatiūrinis dizainas (pavyzdžiui, plokščias montavimas), tinka ribotos erdvės scenoms, tiesiai į variklio apviją arba šildymo komponento paviršių.

Pagrindiniai taikymo scenarijai
Automobilių mikro varikliai: stoglangių varikliai, valytuvų varikliai, sėdynių reguliavimo varikliai, ir tt.
Buitinė technika: mažos galios įrenginiai, tokie kaip aušinimo ventiliatoriai, vandens siurblių varikliai, ir elektrinius įrankius, kurie turi apsaugoti nuo perkaitimo.
Uždegimo sistemoje, jis gali išjungti variklį, kad būtų išvengta žalos dėl perkaitimo.

II. Apsauga nuo perkrovos (KUOYUH variklio apsauga)
Daugiafunkcinis apsaugos mechanizmas
Apsauga nuo perkrovos: Stebėkite srovę ir išjunkite, kai ji viršija vardinę vertę (paprastai nustatytas 1.1-1.3 kartų).
Apsauga nuo trumpojo jungimo: Nenormaliai padidėjus srovei, akimirksniu atjunkite grandinę (veikimo laikas <0.1 antra).
Apsauga nuo dūrių: Jei srovė po paleidimo ir toliau yra ≥200% vardinės vertės, jis veiks tuoj pat.
Apsauga nuo fazių praradimo / disbalanso: Kai yra fazės praradimas arba trifazis disbalansas, jis atsakys viduje 3 sekundžių.
Stebi variklio grandine tekančią srovę ir atidaro grandinę, kai srovė viršija iš anksto nustatytą ribą.
Mechanizmas:
Gali būti terminis (naudojant bimetalinę juostelę) arba elektroninis, ir išvažiuoja po tam tikro laiko vėlavimo, kad būtų galima pradėti viršįtampius.
Naudojimo atvejai:
Apsaugo variklius nuo pažeidimų dėl nuolatinių viršsrovių, pvz., dėl užstrigusio sparnuotės arba didelio sukimo momento apkrovos.
Pavyzdys:
Šaldytuvo kompresoriaus perkrovos apsauga išjungs kompresorių, jei jis perkais arba neįsijungs.

Technologijų atnaujinimo funkcijos
Integruotas mikroprocesorius, palaiko didelio tikslumo realiojo laiko srovės stebėjimą, įtampa, temperatūros, ir rodo gedimo priežastį per šviesos diodą.
Ji turi abi komunikacijos funkcijas (pvz., RS485 sąsaja) ir palaiko nuotolinį atstatymą bei duomenų įkėlimą.
Suderinamas su 35 mm bėgeliu, gali tiesiogiai pakeisti tradicines šilumines reles.

III. Pasirinkimo ir montavimo taškai
Parametrų nustatymo principas
Apsaugos nuo viršsrovių srovė: nustatyti į 1.5-2 kartų didesnė už vardinę variklio srovę.
Apsauga nuo temperatūros: Nominali srovė yra 0.8 kartų didesnė už vardinę variklio vertę.
Apsauga nuo garų: Slenkstis nustatytas į 200% vardinės srovės, o veiksmas yra nulinis delsimas.

Suderinamumo svarstymai
Montuojant keitiklio priekinę dalį, keitiklio išėjimo galia turi būti suderinta, o vardinė srovė sureguliuojama iki didžiausios, kad būtų išvengta klaidingo suveikimo.
Įžeminimo reikalavimai: Apsauga ir variklis turi būti patikimai įžeminti (vielos skersmuo ≥ 3,5 mm² varinė viela, įžeminimo varža <10Oi).

IV. Tipiškų produktų palyginimas

Patarimas: Mikro varikliams, integruoti temperatūros jungikliai (pvz 17 val) Pirmenybė teikiama kompaktinei apsaugai; pramoniniuose scenarijuose, protingi gynėjai (pavyzdžiui, ARD2) privaloma spręsti sudėtingus gedimus.
