Kaip teisingai sumontuoti variklio šiluminę apsaugą?

Siekiant užtikrinti, kad variklio šiluminė apsauga būtų tinkamai sumontuota ir patikimai veiktų, toliau pateikiami pagrindiniai diegimo žingsniai ir atsargumo priemonės, pagrįstos variklio tipu ir taikymo scenarijumi:

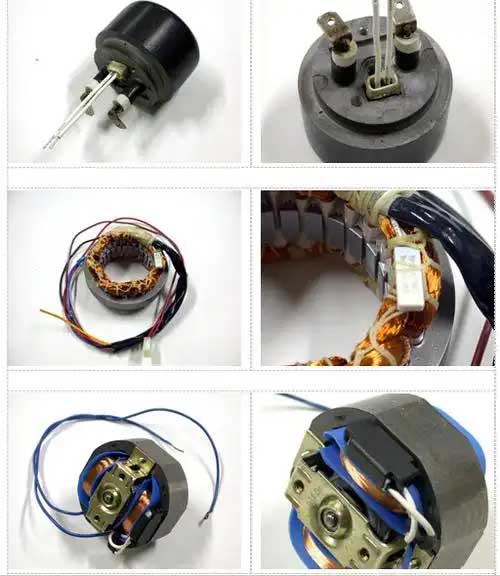

Kaip sumontuoti šiluminę apsaugą ant variklio ritės

🔧 ‌Aš. Pagrindiniai diegimo žingsniai
Raskite apsaugą:
Pagal variklio konstrukciją ir veikimo aplinką nustatykite geriausią šiluminės apsaugos vietą. Jis turi būti pastatytas taip, kad būtų galima tiksliai stebėti šilumos susidarymą.

Laidai:
Atidžiai vadovaukitės gamintojo laidų schemomis, kad užtikrintumėte teisingas ir saugias jungtis. Neteisingi laidai gali sukelti gedimus arba klaidingus rodmenis.
Apsaugos nustatymai:
Sureguliuokite apsaugos temperatūros ribą pagal variklio konstrukciją ir darbo aplinką. Tai užtikrina, kad apsauga išjungs variklį prieš jam perkaistant.

Saugus montavimas:
Įsitikinkite, kad apsauga yra saugiai pritvirtinta ir kad nėra atvirų ar pažeistų laidų.

Testavimas:
Po įdiegimo, išbandykite šiluminę apsaugą, kad įsitikintumėte, jog ji suveikia esant tinkamam temperatūros nustatymui.
Svarbūs svarstymai:
Saugumas: Prieš dirbdami su bet kokia elektros įranga, visada atjunkite maitinimą.
Apsauga nuo perkrovos: Įsitikinkite, kad šiluminė apsauga yra tinkamai nustatyta, kad išvengtumėte perkrovų, kurie gali sugadinti variklį.
Pasidomėkite dokumentacija: Konkrečias instrukcijas ir laidų schemas rasite gamintojo dokumentacijoje.
Atlikdami šiuos veiksmus, galite užtikrinti, kad jūsų variklio šiluminė apsauga būtų tinkamai sumontuota ir veiksmingai apsaugo variklį nuo perkaitimo.

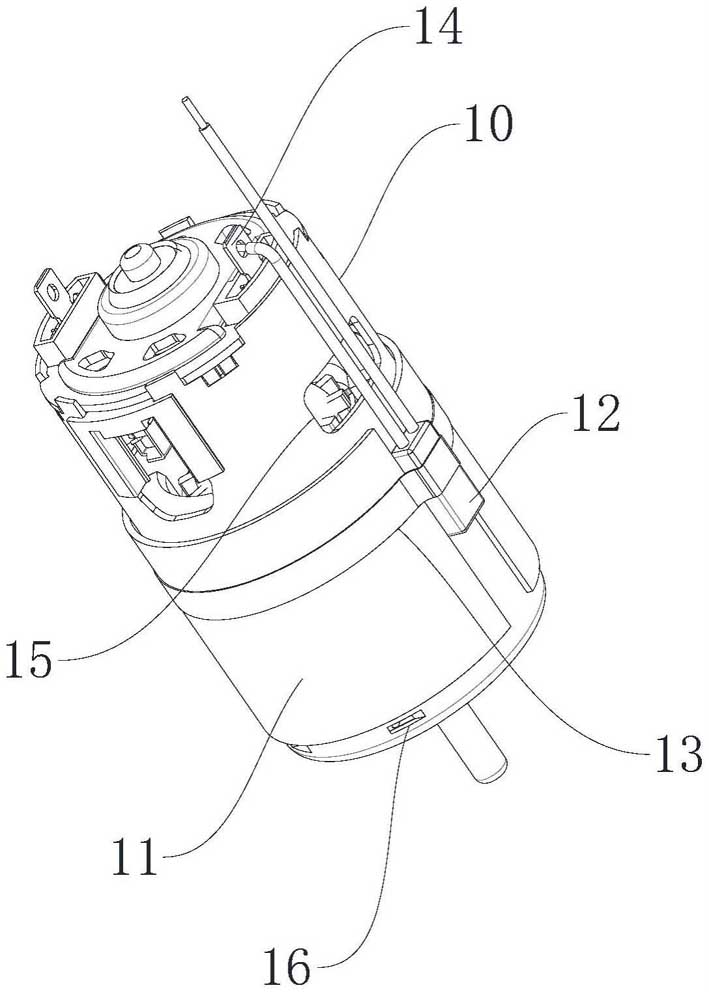

Įmontuotos variklio šiluminės apsaugos įrengimo būdas

Maitinimo išjungimo veikimas
Prieš montavimą, pagrindinis maitinimas turi būti atjungtas ir maitinimas turi būti patikrintas, kad būtų išvengta nelaimingų atsitikimų dėl elektros smūgio.

Nustatykite montavimo vietą
Įprastas variklis: Sujunkite nuosekliai tarp kontaktoriaus išėjimo ir variklio įvesties (pagrindinė grandinė);
Žvaigždė-trikampio paleidimo variklis: Pageidautina įdiegti pagrindinės grandinės viršuje, kad būtų užtikrintas visiškas srovės stebėjimas.
‌
Laidų specifikacija
‌Maitinimo linija‌ → Prijunkite prie apsaugos įvesties (pažymėti “IN” arba “L”);
‌Variklio linija‌ → Prijunkite prie išvesties (pažymėti “OUT” arba “T1/T2”);
Švino vielos apdorojimas: Lenkimo taškas yra ≥6 mm nuo šaknies, kad būtų išvengta laido pažeidimo.
‌
Fiksuotas metodas
Tvirtinant varžtais/kniedėmis reikalingos poveržlės, apsaugančios nuo atsipalaidavimo, kad mechaninis valkšnumas nesukeltų prasto kontakto.
Funkcinis testas
Atkūrus maitinimą, naudokite multimetrą, kad aptiktumėte įvesties ir išvesties gnybtų ryšį, kad imituotumėte perkaitimą ir suaktyvintumėte maitinimo išjungimo atsaką.

⚠️ ‌II. Pagrindinis spąstų išvengimo vadovas

🔌 ‌III. Atsargumo priemonės ypatingiems scenarijams
Automobilio variklis
Išjunkite grynas mechanines apsaugas, ir teikti pirmenybę išmaniesiems moduliams su integruota LIN magistrale (pvz., TI DRV5013) kad netrukdytų apsaugos nuo suspaudimo funkcijai.
Kintamo dažnio variklis
Apsauga turi būti >50cm atstumu nuo keitiklio, o ekranuotas laidas yra įžemintas, kad būtų slopinami elektromagnetiniai trukdžiai.
Mikro variklis (pavyzdžiui, dronas)‌
Integruotos PTC apsaugos (pvz., Murata POSISTOR®) reikia tiesiogiai pritvirtinti prie apvijų, o šilumos laidumo efektyvumui pagerinti reikėtų naudoti terminį tepalą.

Priedas: Dabartinės specifikacijos nustatymas

Stabiliai veikiantis variklis: Nustatymo srovė = variklio vardinė srovė × (0.95~1.05)
Dažnas variklio užvedimas ir išjungimas: Nustatymo srovė = vardinė srovė × 1.2 (reikia bendradarbiauti su laiko rele)

✅ ‌Priėmimo standartas‌
Rankiniu būdu paleidus apsaugą, kontaktorius turi suveikti viduje 0.5 sekundžių;
Po nuolatinio veikimo 72 valandų, terminalo temperatūros kilimas yra ≤40K;
Po vibracijos testo (ISO 16750), apsaugos funkcija normali.

Montavimo schemos pavyzdys:
paprasto teksto kopijavimo kodas
[Galia] → [Grandinės pertraukiklis] → [Kontaktorius] → [Šiluminė apsauga] → [Variklis]
↑
[Valdymo grandinė] ← [Apsaugos pagalbinis kontaktas]
PASTABA: Rodyklė rodo dabartinę kryptį

Atlikus šį procesą galima išvengti 90% montavimo gedimų. Kas mėnesį po pirmojo montavimo rekomenduojama tikrinti kontaktų oksidaciją.
