Toliau pateikiama išsami struktūrinių charakteristikų analizė, KSD301/KSD302 temperatūros jungiklio šerdies temperatūros jutimo elemento veikimo principas ir techniniai taškai – bimetalinė juostelė:
aš. Pagrindinės bimetalinio temperatūros jutimo elemento charakteristikos
| Savybės | Techninis aprašymas |
| Medžiagos struktūra | Dviejų metalų lydinių su skirtingais plėtimosi koeficientais kompozitas (pavyzdžiui, nikelio geležies / mangano vario), įspaustas į disko formos plono lakšto struktūrą |
| Veikimo principas | Temperatūra pakyla → Bimetalinė juostelė deformuojasi dėl karščio → Staigiai keičiasi arkos aukštis → Varo mechaninį mechanizmą, kad akimirksniu atsimuštų ir atidarytų bei uždarytų kontaktus |
| Reagavimo greitis | Milisekundės lygio staigus šuolis, kad būtų išvengta kontaktų lanko pažeidimo |
| Temperatūros tikslumas | Tolerancija iki ±2 ℃ (didelio tikslumo tipas), įprasti modeliai ±3 ~ 10 ℃, lemia metalo lakšto terminio apdorojimo procesas |
| Atstatymo mechanizmas | Temperatūrai nukritus, bimetalinė juostelė grįžta į pradinę būseną, o kontaktai automatiškai nustatomi iš naujo (paprastai uždaro tipo užsidaro, kai temperatūra nukrenta, paprastai atviras tipas atsidaro, kai temperatūra nukrenta) |

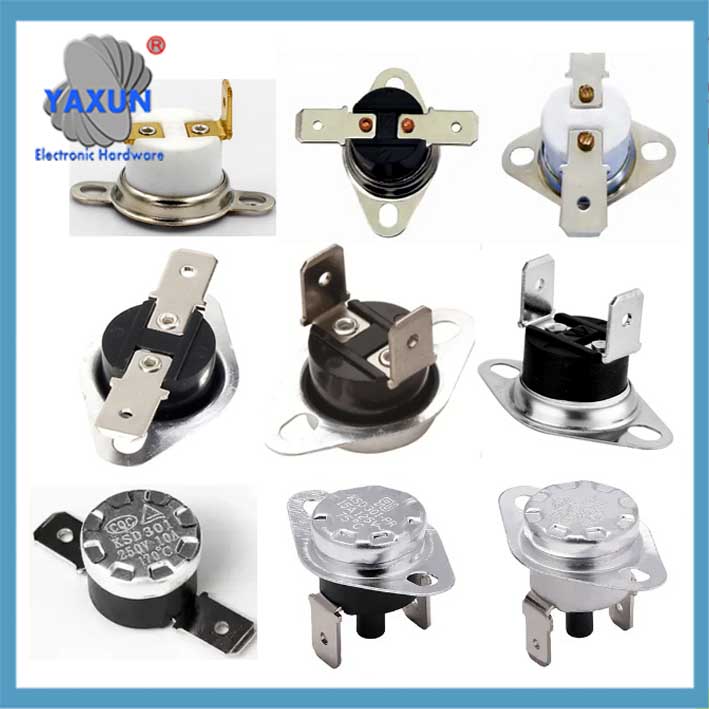

 Įprastas atviras KSD301 temperatūros jungiklio bimetalinis temperatūros jutiklis |

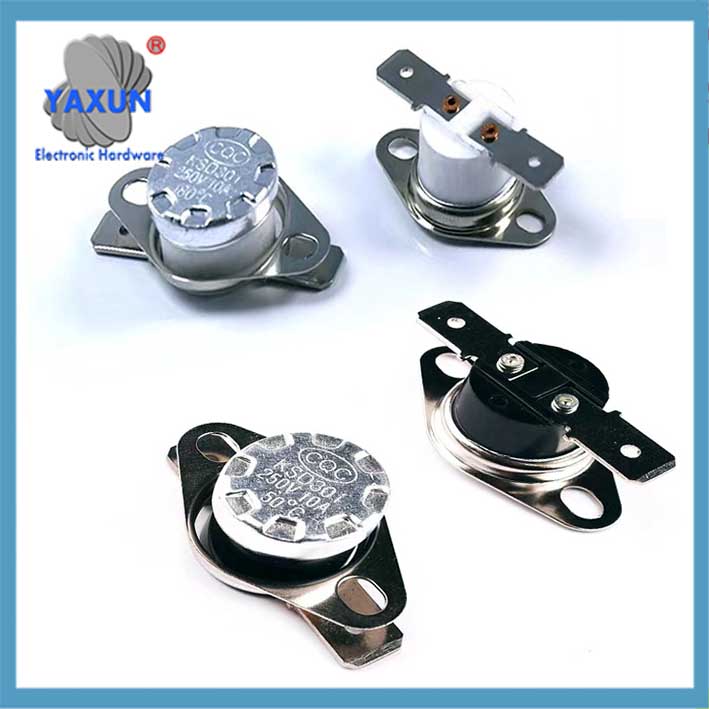

 Aukštos temperatūros ribinis jungiklis KSD301 |

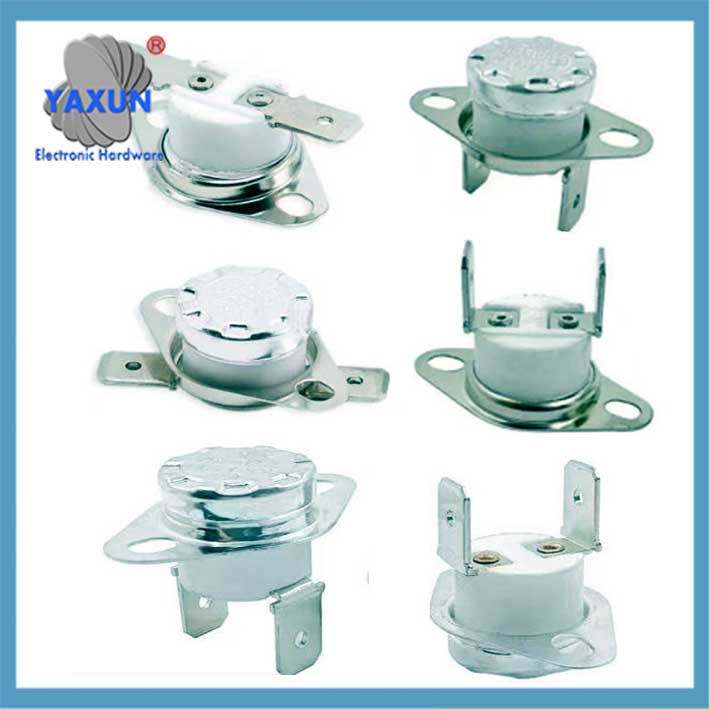

 Bimetalinis temperatūros jutiklis KSD301 |
KSD301 temperatūros jungiklio parametrai
II. Darbo proceso skaidymas
undinėlės kopijavimo kodas
grafikas LR
A[normalios temperatūros būsena] –>|bimetalinė juostelė laisva ir tiesi| B[kontaktas uždarytas / atidarytas]
C[temperatūra pakyla iki veikimo vertės] –>|bimetalinės juostelės arkos aukščio staigus pokytis| D[momentinio atšokimo pavaros mechanizmas]
D –>|paprastai uždaro tipo| E[kontaktinio atjungimo grandinė]
D –>|paprastai atviro tipo| F[kontaktinio sujungimo grandinė]
G[temperatūra nukrenta iki atstatymo vertės] –>|bimetalinė juostelė grįžta į tiesią| B
Esminis taškas: Staigus bimetalinės juostos arkos aukščio pasikeitimas yra pavadinimo šaltinis “veržliarakčio tipo išjungimo jungiklis”, užtikrinti, kad kontaktinis veiksmas būtų švarus ir neturi tarpinės būsenos.
III. Pagrindiniai naudojimo ir priežiūros punktai
Venkite mechaninių pažeidimų
Draudžiama bimetalinę juostelę spausti išorine jėga, nes dėl deformacijos veikimo temperatūra nukryps arba suges.
Šilumos laidumo reikalavimai
Montavimo paviršius turi būti lygus ir švarus, ir reikia patepti terminiu tepalu, kad šiluma laiku patektų į metalinę juostelę.
Temperatūros apribojimai
Bimetalinės juostos tolerancijos riba: trumpalaikis ≤300 ℃, ilgalaikis ≤240 ℃ (perkaitimas yra linkęs į metalo nuovargį).
Krovinio atitikimas
Griežtai draudžiama viršyti vardinę srovę (pvz., 10A modelis, prijungtas prie 15A apkrovos), nes aukšta lanko temperatūra sukepins bimetalinę juostelę.
IV. Gedimų diagnostikos nuoroda
Kontaktų sukibimas : Per didelė apkrovos srovė sukelia lankinį suvirinimą, ir reikia patikrinti apkrovos atitikimą ir pakeisti modelį.
Veiksmo atidėjimas : Montavimo paviršius prastai laidus šilumai arba bimetalinė juostelė sensta, todėl vėl patepkite silikoniniu tepalu arba pakeiskite komponentą.
Nustatyti iš naujo gedimas : Bimetalinė juostelė deformuota ir įstrigusi, o termostatą reikia pakeisti kaip visumą.
▶️ Santrauka: Bimetalinė juostelė yra “Temperatūros jutiklis + pavara” integruotas KSD301 komponentas. Jo disko formos konstrukcijos dizainas ir lydinio santykis tiesiogiai lemia temperatūros reguliavimo tikslumą ir patikimumą.
