कार इंजन जल तापमान सेंसर क्या है??

कार इंजन जल तापमान सेंसर पानी या तरल शीतलक के तापमान को मापता है. इन सेंसरों का उपयोग विभिन्न अनुप्रयोगों में किया जाता है, ऑटोमोटिव इंजन सहित, जल शीतलन प्रणाली, और औद्योगिक प्रक्रियाएँ, तापमान की निगरानी और विनियमन करने के लिए. पानी या अन्य तरल पदार्थों का तापमान मापने के लिए विभिन्न औद्योगिक प्रक्रियाओं में नियोजित, अक्सर डेटा लॉगर्स या नियंत्रण प्रणालियों के संयोजन में.

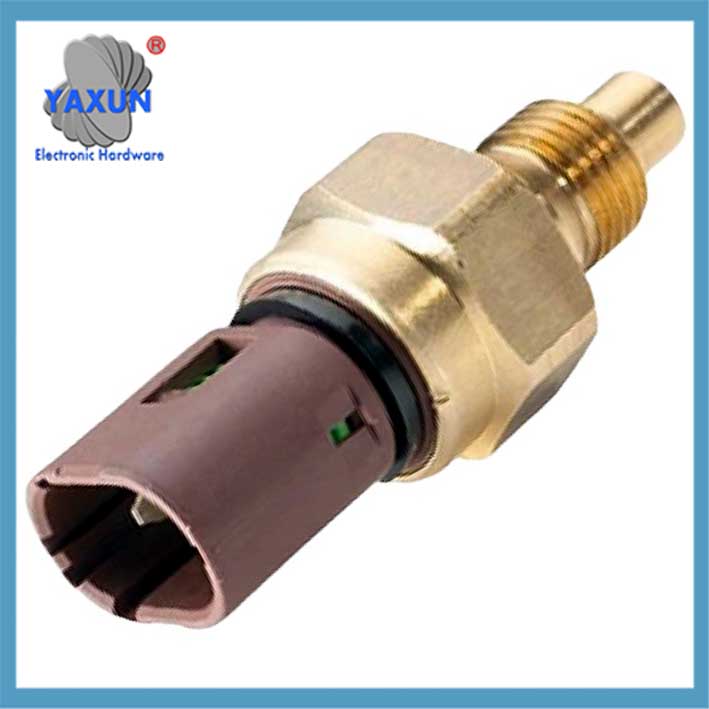

पानी का तापमान सेंसर 1338418 55187822 71741090 1338.C7 जल तापमान स्विच

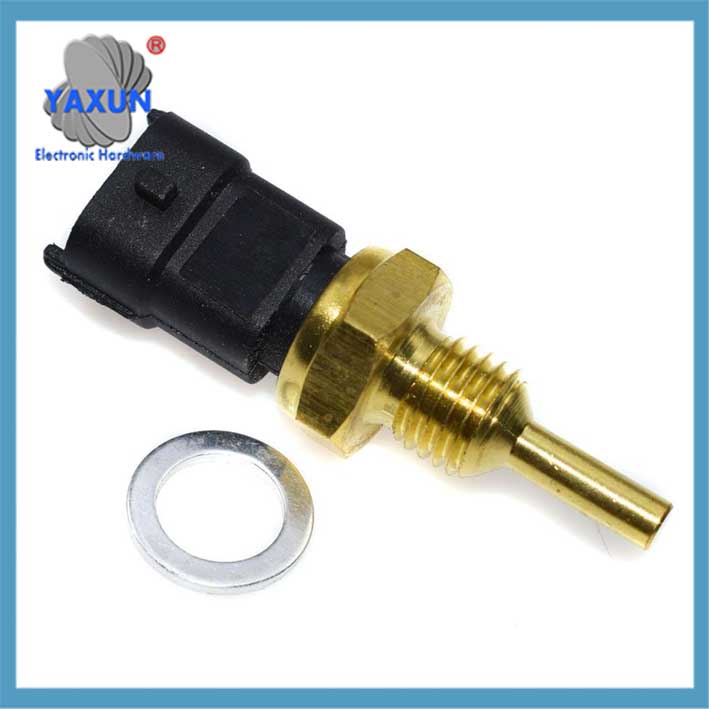

6K2A-12A648-AA जल तापमान सेंसर प्लग फोर्ड जल शीतलन पंखे के लिए उपयुक्त है

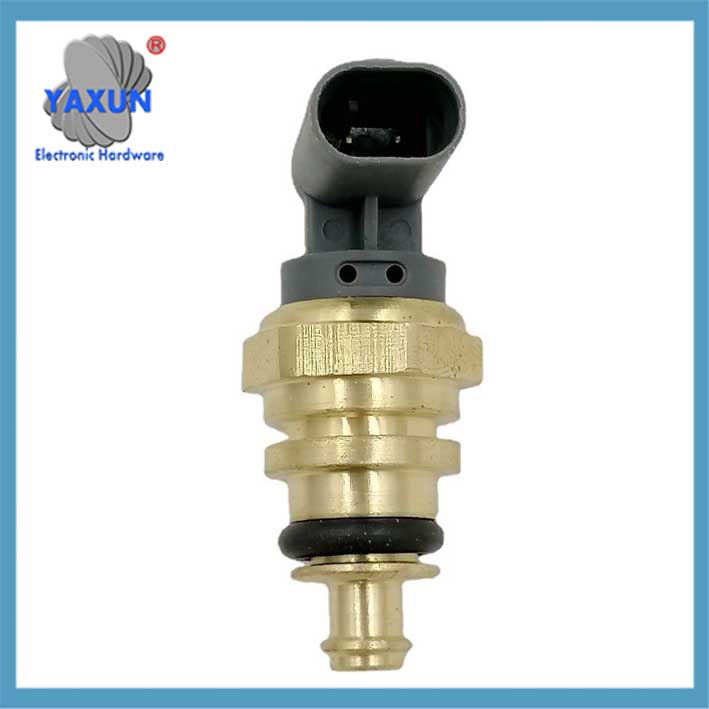

प्रतिस्थापन जल तापमान सेंसर, 1/4″ एनपीटी – ऑटो रेसिंग आपूर्तियाँ

जल तापमान सेंसर का मुख्य कार्य इंजन शीतलक तापमान की निगरानी करना है. इसका मुख्य घटक एक नकारात्मक तापमान गुणांक थर्मिस्टर है (एनटीसी). तापमान बढ़ने पर इस सामग्री का प्रतिरोध मान तेजी से घटता है, जैसे कि 20℃ पर लगभग 2.5kΩ और 80℃ पर लगभग 0.3kΩ. यह सुविधा इसे तापमान परिवर्तन को विद्युत संकेतों में परिवर्तित करने की अनुमति देती है.

स्थापना स्थान के संबंध में, अधिकांश सेंसर (65%) इंजन सिलेंडर ब्लॉक/सिलेंडर हेड के वॉटर जैकेट पर स्थापित किए जाते हैं. कुछ सिलेंडर हेड थर्मोस्टेट के पास भी हैं (22%) या रेडिएटर आउटलेट (13%). यह डिज़ाइन सटीक तापमान माप सुनिश्चित करने के लिए शीतलक से सीधे संपर्क करने के लिए है.

सेंसर की भूमिका महत्वपूर्ण है: कम तापमान पर, ईसीयू इंजेक्शन की मात्रा बढ़ा देगा 30% ठंड शुरू करने में मदद करने के लिए; उच्च तापमान पर, इंजेक्शन की आधार मात्रा ठीक कर दी जाएगी. इसका असर इग्निशन सिस्टम पर भी पड़ेगा, जैसे -20℃ पर इग्निशन कोण को 8-12° तक आगे बढ़ाना और विस्फोट को रोकने के लिए 100℃ पर इसे 4-6° तक विलंबित करना।. इसके अलावा, निष्क्रिय गति नियंत्रण भी इस पर निर्भर करता है, और कम तापमान पर गति 1200-1500rpm तक बढ़ा दी जाएगी.

दोष अभिव्यक्ति के संदर्भ में, सामान्य समस्याओं में कोल्ड स्टार्ट में कठिनाई शामिल है, अस्थिर निष्क्रिय गति, असामान्य पंखे का संचालन, वगैरह. निदान करने के कई तरीके हैं: बिजली आपूर्ति वोल्टेज को मापने के लिए मल्टीमीटर का उपयोग करें (सामान्य 5V या 12V), डेटा स्ट्रीम पढ़ें (सामान्य जल तापमान संकेत लगभग 95℃ होता है), या गर्म करने के बाद प्रतिरोध मान को मापें (30℃ पर 1.4-1.9kΩ होना चाहिए).

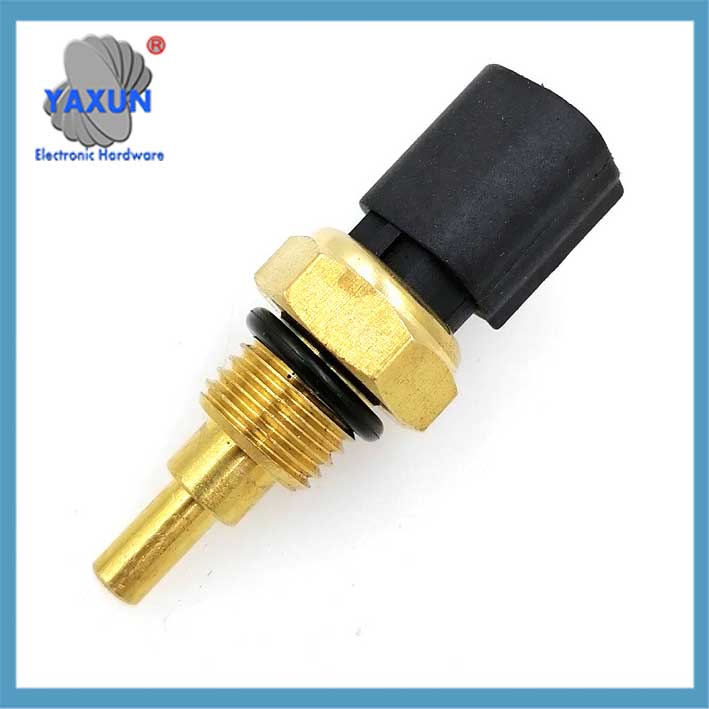

7700810879 ऑटोमोबाइल जल तापमान सेंसर का कार्य और अनुप्रयोग

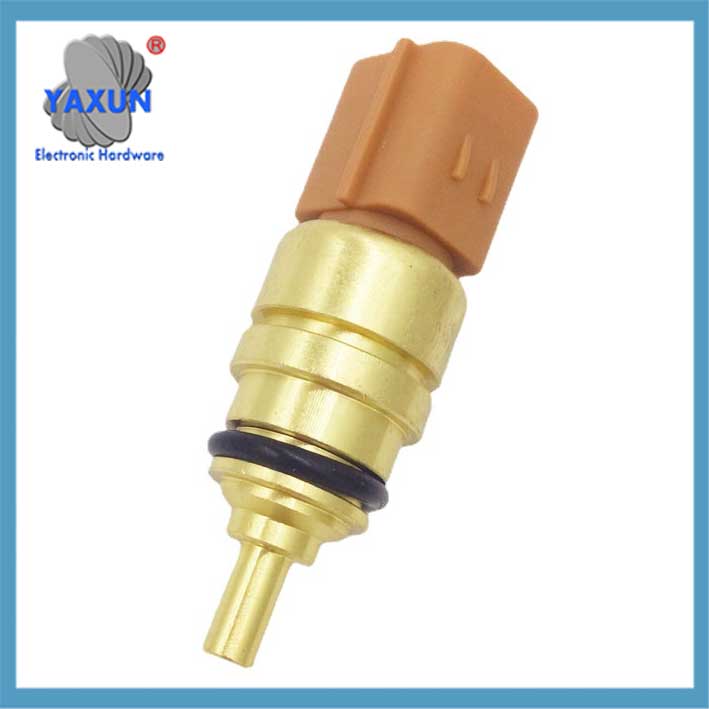

अनुकूलित एनटीसी जल तापमान सेंसर कॉपर जांच असेंबली

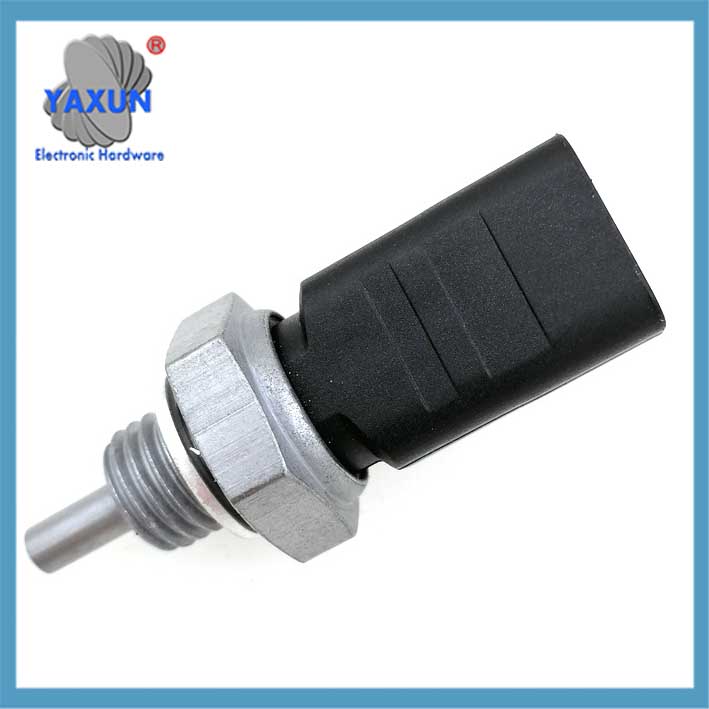

जल तापमान प्रेषक~शीतलक तापमान सेंसर & GM TX3 TS10075 के लिए पिगटेल कनेक्टर हार्नेस 15326386

ऑटोमोबाइल इंजन जल तापमान सेंसर इंजन प्रबंधन प्रणाली का मुख्य निगरानी तत्व है. इसका कार्य, संरचना, कार्य सिद्धांत और दोष अभिव्यक्ति इस प्रकार हैं:

🔧 ‌1. संरचना और कार्य सिद्धांत
मूल तत्व: नकारात्मक तापमान गुणांक थर्मिस्टर को अपनाना (एनटीसी), तापमान बढ़ने पर प्रतिरोध मान तेजी से घटता है (जैसे कि 20℃ पर लगभग 2.5kΩ, और 80℃ पर 0.3kΩ तक गिर जाता है).
‌सिग्नल रूपांतरण: शीतलक तापमान परिवर्तन को विद्युत संकेत में परिवर्तित करें (आमतौर पर 1.3V-3.8V रैखिक परिवर्तन) और इसे इंजन नियंत्रण इकाई तक पहुंचाएं (ईसीयू).

स्थापना स्थान:
इंजन सिलेंडर ब्लॉक/सिलेंडर हेड वॉटर जैकेट (के लिए लेखांकन 65%);
कूलेंट शंट पाइप या थर्मोस्टेट के पास.

जल तापमान सेंसर के प्रकार:
इंजन कूलेंट तापमान सेंसर (ईसीटीएस):
वाहनों में पाया गया, ये सेंसर इंजन कूलेंट के तापमान की निगरानी करते हैं, इंजन नियंत्रण इकाई को फीडबैक प्रदान करना (ईसीयू) इष्टतम ईंधन इंजेक्शन और इग्निशन टाइमिंग के लिए.
जल शीतलन प्रणाली सेंसर:
शीतलक के तापमान की निगरानी करने और उचित गर्मी अपव्यय सुनिश्चित करने के लिए कस्टम पीसी वॉटर कूलिंग लूप या औद्योगिक शीतलन प्रणाली में उपयोग किया जाता है.

अनुप्रयोगों के उदाहरण:
ऑटोमोटिव: इंजन के प्रदर्शन को अनुकूलित करने और ओवरहीटिंग को रोकने के लिए इंजन शीतलक तापमान की निगरानी करना.
पानी की मदद से ठंडा करने वाले उपकरण: स्थिर सिस्टम प्रदर्शन के लिए पीसी वॉटर कूलिंग लूप में इष्टतम तापमान बनाए रखना.
औद्योगिक प्रक्रियाएँ: विनिर्माण प्रक्रियाओं में तापमान की निगरानी करना, एचवीएसी सिस्टम, और तरल पदार्थ से जुड़े अन्य अनुप्रयोग.
एक्वाकल्चर: Monitoring water temperature for optimal fish or plant growth.
Oceanography: Measuring water temperature at various depths for research and monitoring.

⚙️ ‌2. Core functions‌
The water temperature sensor provides real-time temperature data to the ECU for dynamically regulating engine operation:

‌Fuel Control‌: ‌Low temperature‌ (<86℃): Increase the injection amount (तक +30% compensation) to improve cold start performance;
‌High temperature‌: Reduce the injection amount and optimize the air-fuel ratio.
‌Ignition adjustment‌: Increase the ignition advance angle at low temperatures (8–12° at -20℃), and delay at high temperatures (4–6° at 100℃) to prevent explosion.
‌Idle and heat dissipation control‌: कम तापमान पर निष्क्रिय गति को 1200-1500 आरपीएम तक बढ़ाएं;
कूलिंग पंखे को चालू और बंद करें (उच्च तापमान पर उच्च गति संचालन).
‌इंस्ट्रूमेंट डिस्प्ले: पानी का तापमान गेज सूचक चलाएँ, 90℃ आदर्श कार्य तापमान है.

प्रमुख विशेषताऐं:
मापने की सीमा: तापमान की वह सीमा जिसे सेंसर सटीकता से माप सकता है.
शुद्धता: सेंसर की रीडिंग वास्तविक तापमान से कितनी बारीकी से मेल खाती है.
प्रतिक्रिया समय: वह गति जिस पर सेंसर तापमान परिवर्तन पर प्रतिक्रिया करता है.
सहनशीलता: सेंसर की पर्यावरणीय परिस्थितियों को झेलने की क्षमता (जैसे, पानी, तापमान चरम सीमा).
माउंटिंग स्टाइल: सेंसर को सिस्टम से कैसे जोड़ा जाता है (जैसे, विसर्जन, धागे का प्रकार).

⚠️ ‍III. दोष प्रकटीकरण एवं निदान
(1) विशिष्ट दोष लक्षण:
ठंडी कार स्टार्ट करने में कठिनाई, निष्क्रिय उतार-चढ़ाव या असामान्य वृद्धि;
असामान्य जल तापमान गेज संकेत (कोई संचलन नहीं, झूठा उच्च या सीमा से बाहर);
कूलिंग पंखा चलता रहता है या शुरू ही नहीं होता;
बढ़ी हुई ईंधन खपत और कमजोर त्वरण.

(2) पता लगाने की विधि:

चतुर्थ. दोष प्रभाव तंत्र ‌ ‌सिग्नल विरूपण: ईसीयू तापमान का गलत आकलन करता है (जैसे -40℃ या 130℃ का निश्चित सिग्नल प्राप्त करना), गलत इंजेक्शन/इग्निशन रणनीति के परिणामस्वरूप;
‌लाइन दोष: ओपन सर्किट/शॉर्ट सर्किट सिग्नल ट्रांसमिशन को ब्लॉक करता है, मिश्रण असंतुलन पैदा कर रहा है;
‌घटक उम्र बढ़ना: थर्मिस्टर विशेषता बहाव या शीतलक संक्षारण कम सटीकता का कारण बनता है.

💎सारांश
पानी का तापमान सेंसर जैसा है “थर्मामीटर” इंजन का. इसकी सटीकता सीधे ईंधन अर्थव्यवस्था से संबंधित है, उत्सर्जन नियंत्रण और यांत्रिक जीवन. प्रतिरोध विशेषताओं और सिग्नल स्थिरता की नियमित जांच करें (विशेषकर गर्म और ठंडे राज्यों के बीच तुलना) सेंसर की विफलता के कारण होने वाली प्रणालीगत विफलताओं को प्रभावी ढंग से रोका जा सकता है.
