माइक्रो मोटर ओवरहीट प्रोटेक्शन स्विच & अधिभार रक्षक

माइक्रो मोटर ओवरहीट प्रोटेक्शन स्विच के बीच अंतर की तुलना & अधिभार रक्षक. जब माइक्रो मोटर थर्मल प्रोटेक्टर्स की बात आती है, मूल्य सीमा के बीच है $0.1 युआन और $0.4 युआन. मॉडल में 5ap शामिल हैं, TB02-BB8D, 17पूर्वाह्न, केएसडी9700, ST01, S06, वगैरह।, जो मुख्य रूप से सीट सनरूफ वाइपर मोटर्स के लिए उपयोग किए जाते हैं और इनमें सीलिंग और वॉटरप्रूफ विशेषताएं होती हैं. 17AM मॉडल के पैरामीटर: सामान्यतः बंद, परिचालन तापमान 120 डिग्री, अधिकतम करंट 10A~35A. स्वचालित रीसेट फ़ंक्शन, सेना के लिए उपयुक्त, चिकित्सा एवं अन्य क्षेत्र. यहां हमें तापमान सीमा और वर्तमान मापदंडों पर जोर देने की जरूरत है, साथ ही स्वचालित रीसेट की विशेषताएं भी.

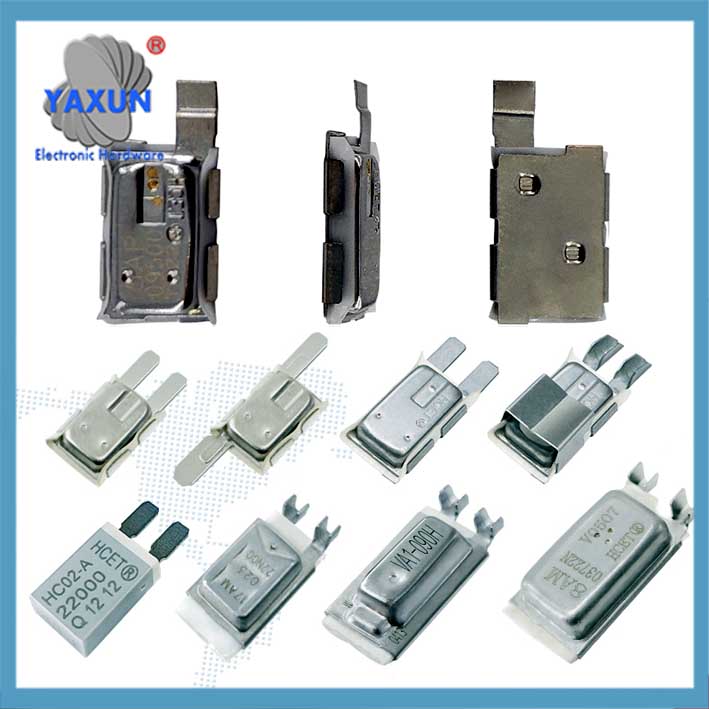

मोटर TB05, BB8DTB02, एसटी-22 35℃- 160℃ मिनी थर्मल रक्षक

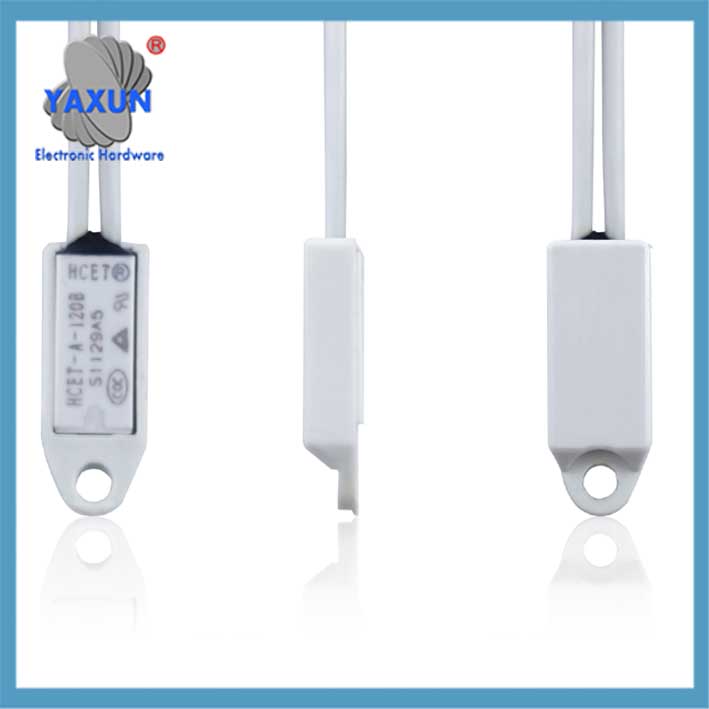

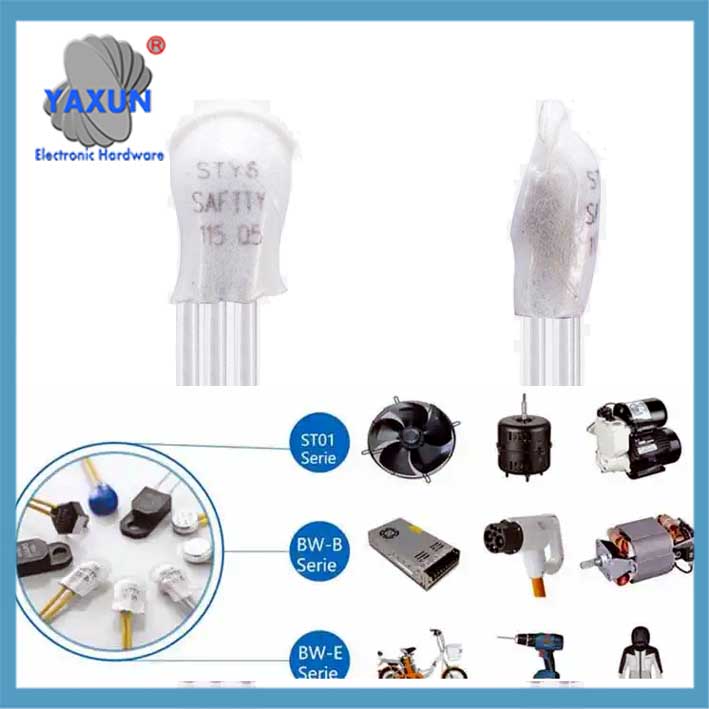

माइक्रो थर्मल रक्षक तापमान नियंत्रण स्विच S01, S06, एसटी-22

2एमपी, 6एपी, 17एएम+पीटीसी, 5एपी, 8पूर्वाह्न, KSD9700 मोटर अति ताप संरक्षण स्विच

मोटर अधिभार रक्षकों के संबंध में, मोटर मोटर रक्षक (एम-बी) माइक्रोप्रोसेसर प्रौद्योगिकी का उपयोग करें. इसमें ओवरकरंट जैसी कई सुरक्षाएं हैं, चरण विफलता, और स्टाल, और यात्रा का समय समायोज्य है (0.2-30 सेकंड), और मैनुअल या इलेक्ट्रिक रीसेट का समर्थन करता है. पैरामीटर सेटिंग विधि पूरक है, जैसे कि ओवरकरंट सुरक्षा को सेट करना 1.5-2 रेटेड वर्तमान और अधिभार का समय 1.1-1.3 टाइम्स. ये सेटिंग्स व्यावहारिक अनुप्रयोगों के लिए बहुत महत्वपूर्ण हैं.

स्टार्टअप पूरा होने के बाद मोटर ओवरलोड प्रोटेक्टर स्टॉल सुरक्षा प्रभावी हो जाती है. जब धारा निर्धारित मान से अधिक हो जाए, यह तुरंत कार्रवाई करेगा. त्वरित-ब्रेक सुरक्षा शॉर्ट-सर्किट दोषों के लिए है, और दो राज्यों में विभाजित है: स्टार्टअप और संचालन. ओवरहीटिंग व्युत्क्रम समय संरक्षण ताप संचय मॉडल पर आधारित है, सकारात्मक और नकारात्मक अनुक्रम धाराओं के थर्मल प्रभावों का संयोजन. इन सुरक्षा तंत्रों को बिंदुओं में समझाने की आवश्यकता है ताकि यह सुनिश्चित किया जा सके कि उपयोगकर्ता समझें कि विभिन्न दोषों को कैसे संभालना है.

स्थापना और अनुकूलता के संदर्भ में, यह बताया गया है कि प्रोटेक्टर को इन्वर्टर के सामने के छोर पर स्थापित किया जा सकता है, लेकिन रेटेड वर्तमान मिलान और ग्राउंडिंग आवश्यकताओं पर ध्यान दिया जाना चाहिए (तार का व्यास ≥3.5mm², प्रतिरोध <10ओह). थर्मल रिले और तापमान रिले के बीच अंतर यह है कि पहला करंट के थर्मल प्रभाव पर आधारित है, और बाद वाले को तापमान मापने के लिए मोटर के अंदर स्थापित किया जाता है. भ्रम से बचने के लिए यहां अंतर करना जरूरी है.

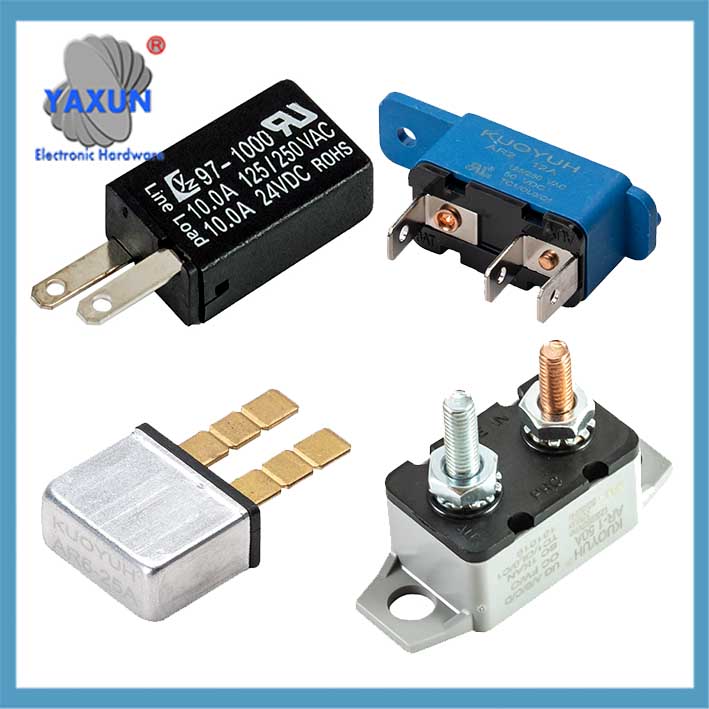

ऑटोमोटिव मोटर सर्किट ब्रेकर एआर, एआर2, 24, 97, 18, 17 शृंखला

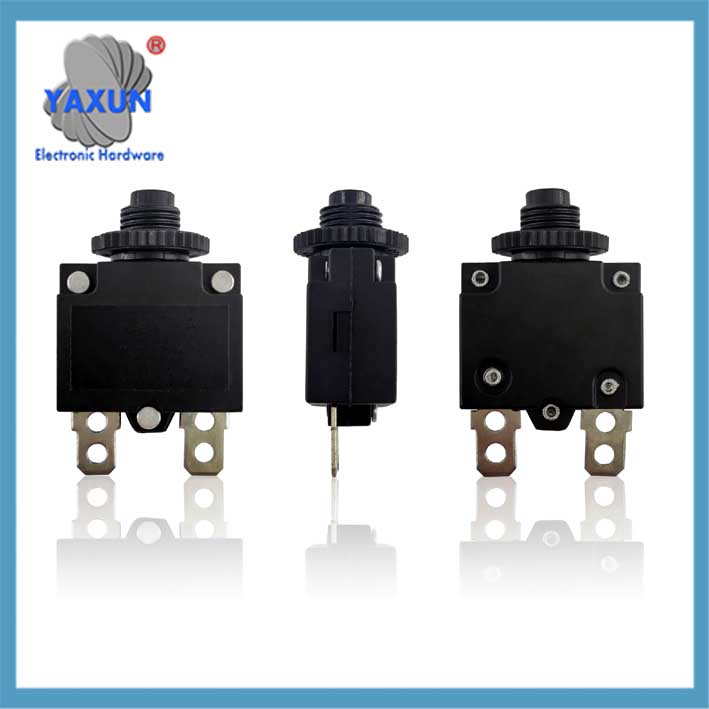

98 श्रृंखला मैनुअल, स्वचालित रीसेट मोटर अधिभार रक्षक

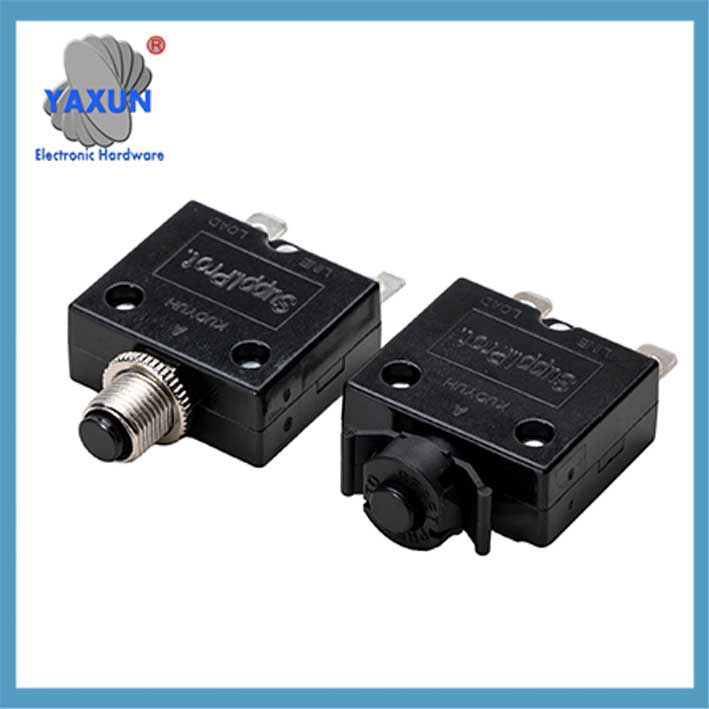

कुओयुह 88 श्रृंखला मोटर अधिभार रक्षक

मैं. ज़्यादा गरम सुरक्षा स्विच (तापमान रक्षक)
‌कार्य सिद्धांत और विशेषताएँ
द्विधातु तापमान संवेदन तत्वों का उपयोग करना, जब तापमान निर्धारित सीमा तक पहुँच जाता है, संपर्क स्वचालित रूप से खुलते/बंद होते हैं और सर्किट को काट देते हैं; जब तापमान गिरता है, यह स्वचालित रूप से रीसेट हो जाता है और काम फिर से शुरू कर देता है.
विशिष्ट मॉडल: जैसे सुबह 17 बजे, 17एएम+पीटीसीटी, TB02-BB8D श्रृंखला, ऑपरेटिंग तापमान 40℃~160℃, अधिकतम करंट 10A~60A, रेटेड वोल्टेज 250V, सामान्य रूप से बंद डिज़ाइन, वाटरप्रूफ सीलिंग फ़ंक्शन के साथ.
‌वॉल्यूम और इंस्टॉलेशन‌: लघु डिज़ाइन (जैसे फ्लैट इंस्टालेशन), स्थान-बाधित दृश्यों के लिए उपयुक्त, सीधे मोटर वाइंडिंग या हीटिंग घटक की सतह में एम्बेडेड.

‌मुख्य अनुप्रयोग परिदृश्य
ऑटोमोटिव माइक्रो मोटर्स: सनरूफ मोटर्स, वाइपर मोटर्स, सीट समायोजन मोटर्स, वगैरह.
घर का सामान: कम-शक्ति वाले उपकरण जैसे शीतलन पंखे, जल पंप मोटरें, और बिजली उपकरण जिन्हें ज़्यादा गरम होने से बचाने की ज़रूरत है.
एक इग्निशन सिस्टम में, यह ज़्यादा गरम होने से होने वाले नुकसान को रोकने के लिए इंजन को बंद कर सकता है.

द्वितीय. अधिभार रक्षक (KUOYUH मोटर रक्षक)
‌मल्टी-फ़ंक्शन सुरक्षा तंत्र‌
‌अधिभार संरक्षण: रेटेड मूल्य से अधिक होने पर करंट और ट्रिप की निगरानी करें (आमतौर पर सेट किया जाता है 1.1-1.3 टाइम्स).
‌शॉर्ट सर्किट सुरक्षा: करंट असामान्य रूप से बढ़ने पर तुरंत सर्किट काट दें (कार्रवाई का समय <0.1 दूसरा).
‌छुरा घोंपने से बचाव: यदि चालू होने के बाद भी करंट रेटेड मूल्य का ≥200% बना रहता है, यह तुरंत कार्रवाई करेगा.
चरण हानि/असंतुलित सुरक्षा: जब चरण हानि या तीन चरण असंतुलन होता है, यह भीतर से प्रतिक्रिया देगा 3 सेकंड.
मोटर सर्किट के माध्यम से बहने वाले करंट की निगरानी करता है और जब करंट पूर्व निर्धारित सीमा से अधिक हो जाता है तो सर्किट को खोल देता है.
तंत्र:
थर्मल हो सकता है (एक द्विधातु पट्टी का उपयोग करना) या इलेक्ट्रॉनिक, और उछाल शुरू करने की अनुमति देने के लिए एक निश्चित समय की देरी के बाद यात्राएं.
मामलों का प्रयोग करें:
लगातार ओवरकरंट स्थितियों के कारण मोटरों को होने वाले नुकसान से बचाता है, जैसे कि जाम हुए प्ररित करनेवाला या उच्च-टोक़ लोड के कारण.
उदाहरण:
यदि रेफ्रिजरेटर ज़्यादा गरम हो जाता है या चालू नहीं हो पाता है तो रेफ्रिजरेटर कंप्रेसर ओवरलोड प्रोटेक्टर कंप्रेसर को बंद कर देगा.

‌प्रौद्योगिकी उन्नयन सुविधाएँ
एकीकृत माइक्रोप्रोसेसर, वर्तमान की वास्तविक समय उच्च परिशुद्धता निगरानी का समर्थन करता है, वोल्टेज, तापमान, और एलईडी के माध्यम से खराबी का कारण प्रदर्शित करता है.
इसमें दोनों संचार कार्य हैं (जैसे RS485 इंटरफ़ेस) और रिमोट रीसेट और डेटा अपलोड का समर्थन करता है.
35 मिमी रेल स्थापना के साथ संगत, पारंपरिक थर्मल रिले को सीधे प्रतिस्थापित कर सकता है.

तृतीय. चयन और स्थापना बिंदु
पैरामीटर सेटिंग सिद्धांत
ओवरकरंट सुरक्षा करंट: करने के लिए सेट 1.5-2 मोटर की रेटेड धारा का गुना.
तापमान संरक्षण: रेटेड वर्तमान है 0.8 मोटर के रेटेड मूल्य का गुना.
स्टाल सुरक्षा: सीमा निर्धारित है 200% रेटेड वर्तमान का, और कार्रवाई शून्य-विलंब है.

‌संगतता संबंधी विचार
इन्वर्टर फ्रंट एंड स्थापित करते समय, इन्वर्टर आउटपुट पावर का मिलान होना चाहिए, और गलत ट्रिगरिंग से बचने के लिए रेटेड करंट को अधिकतम पर समायोजित किया जाता है.
ग्राउंडिंग आवश्यकताएँ: प्रोटेक्टर और मोटर को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए (तार का व्यास ≥ 3.5 मिमी² तांबे का तार, ग्राउंडिंग प्रतिरोध <10ओह).

चतुर्थ. विशिष्ट उत्पादों की तुलना

बख्शीश: माइक्रो मोटर्स के लिए, एकीकृत तापमान स्विच (जैसे सुबह 17 बजे) कॉम्पैक्ट सुरक्षा के लिए पसंद किया जाता है; औद्योगिक परिदृश्यों में, बुद्धिमान रक्षक (जैसे ARD2) जटिल दोषों से निपटने के लिए आवश्यक हैं.
