लगातार तापमान तापन के लिए पीटीसी थर्मिस्टर्स

उत्पाद अवलोकन
The constant temperature heating characteristics of PTC thermistors for constant temperature heating are determined by the material properties. The principle is that when power is applied to the PTC thermistor, self-heating causes the component’s temperature to rise, causing the resistance value to enter the transition region and the current to drop rapidly. Consequently, the surface temperature of the PTC thermistor remains constant. This temperature is dependent solely on the PTC thermistor’s Curie temperature and the applied voltage, and is largely independent of the ambient temperature.

पीटीसी निरंतर तापमान हीटर हीटिंग उपकरण हैं जिन्हें पीटीसी थर्मिस्टर्स की निरंतर तापमान हीटिंग विशेषताओं का उपयोग करने के लिए डिज़ाइन किया गया है. उदास- और मध्यम-शक्ति हीटिंग अनुप्रयोग, पीटीसी हीटर पारंपरिक हीटिंग तत्वों की तुलना में लाभ प्रदान करते हैं, जैसे लगातार तापमान का गर्म होना, कोई खुली लपटें नहीं, उच्च ताप रूपांतरण दक्षता, बिजली आपूर्ति वोल्टेज से न्यूनतम प्रभाव, और लम्बी आयु. इलेक्ट्रिक हीटिंग उपकरणों में उनका उपयोग आर द्वारा तेजी से पसंद किया जा रहा है&डी इंजीनियर.

PTC thermistors for constant temperature heating can be manufactured in a variety of shapes and specifications. Common shapes include discs, rectangles, strips, rings, and honeycomb pores. Combining the above-mentioned PTC heating elements with metal components can create various high-power PTC heaters.

Application Design
Utilizing the constant-temperature heating principle of PTC thermistors, these devices can be designed for applications such as hair straighteners, hair clips, hair clips, perms, perms, ceramic perms, बाल चिमटा, curling irons, electric combs, negative ion hair curlers, मालिश, mosquito repellents, mosquito repellents, mosquito coil dispensers, fragrance dispensers, perfume dispensers, hot melt glue guns, heated foot baths, laminating machines, thermos cups, water boilers, कॉफ़ी मशीनें, coffee warmers, coffee heaters, पानी निकालने वाले यंत्र, hot and cold water dispensers, milk heaters, water heaters, shower heaters, electric mosquito repellents, hand warmers, ड्रायर, electric hot plates, बिजली की इस्तरी, इलेक्ट्रिक सोल्डरिंग आयरन, electric thermal adhesives, curling irons, showers, fan heaters, drying rooms, electric heaters, electric heaters, air conditioning systems, air conditioning heating systems, space heaters, air heating systems, hot water kettles, जूते सुखाने वाले, shoe drying devices, पैर गरम करने वाले, विद्युत तापन प्लेटें, स्पेक्ट्रम विश्लेषक, स्पेक्ट्रम थेरेपी, भौतिक चिकित्सा उपकरण, अवरक्त हीटिंग, कपड़े सुखाने वाले, मोटरसाइकिल कार्बोरेटर, इलेक्ट्रिक ह्यूमिडिफ़ायर, विद्युत उपकरणों के लिए नमी प्रतिरोधी हीटिंग, small crystal device constant temperature baths, निरंतर तापमान इनक्यूबेटर, इलेक्ट्रॉनिक थर्मस बोतलें, insulated boxes, insulated cups, insulated trays, insulated cabinets, insulated tables, विद्युत तापन प्लेटें, थर्मल थेरेपी उपकरण, गरम कॉफ़ी मशीनें, भाप सौंदर्य उपचार, मोम पिघलाने वाला, भाप जनरेटर, ह्यूमिडिफ़ायर, ह्यूमिडिफ़ायर, चॉकलेट एक्सट्रूडर, hot packs, इलेक्ट्रिक सोल्डरिंग आयरन, एक्यूपंक्चर, urinary catheters, पैर गरम करने वाले, हाथ सुखाने वाले, कपास कैंडी मशीनें, मालिश, liquefied gas cylinder heating, छोटे गर्म हवा हीटर, बाल सुखाने वाला, रूम हीटर, ड्रायर, सूखी अलमारियाँ, कपड़े सुखाने वाले, औद्योगिक सुखाने के उपकरण, Electric dust collector hopper heater, train locomotive electric heater, मोल्ड हीटिंग, नियंत्रण कैबिनेट हीटिंग नमी प्रतिरोधी, नमी-रोधी मॉनिटर करें, इलेक्ट्रिक ओवन, इलेक्ट्रिक टोस्टर, infusion box, चिकित्सकीय संसाधन, घर का सामान, दैनिक उपकरण, छोटे उपकरणों…वगैरह.

PTC heater Chinese manufacturer

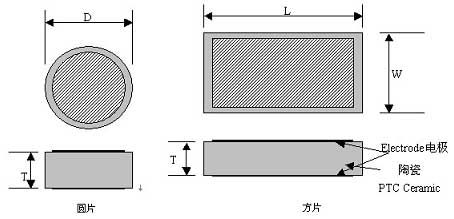

The structure and size of PTC heating plate

Model Parameters

Ring Temperature Resistance 25℃/Ω	Surface Temperature /℃	Maximum Voltage /वी	व्यास डी/मिमी	लंबाई एल/मिमी	चौड़ाई डब्ल्यू/मिमी	मोटाई टी/मिमी
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

उपयोग नोट्स
1) The PTC heater features automatic constant temperature control, eliminating the need for a temperature control system. It is the core component of all PTC heaters.
2) Four electrode types are available: electroless nickel + silver, melt-blown aluminum, printed aluminum + silver, and printed aluminum.
3) The operating voltage range is very wide. Even with a 2x increase in operating voltage, the surface temperature changes minimally.
4) When multiple PTC heaters are used together, उन्हें समानांतर में जोड़ा जाना चाहिए, श्रृंखला में नहीं.
5) This product does not have lead wires or insulation. If this is not feasible, please select a model with an external insulation film or a metal housing.

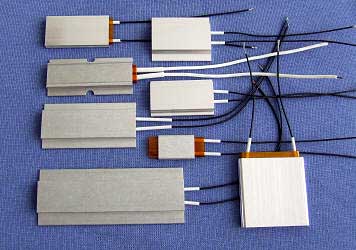

धातु खोल पीटीसी हीटर

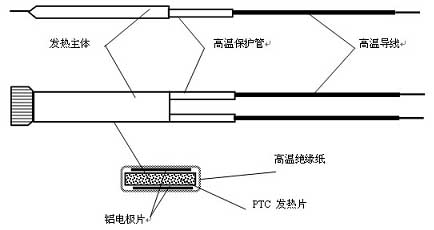

Dimensions and structure of metal shell PTC heater

Dimensions and Structure of Externally Insulated Film PTC Heaters

Model Parameters

लंबाई/मिमी	चौड़ाई/मिमी	मोटाई/मिमी	Surface Temperature/℃	Insulation Withstand Voltage/V	Operating Voltage/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperatures can be designed between 60°C and 280°C, and operating voltages can be designed between 12V and 240V, depending on customer requirements.

Usage Precautions
1) After power is applied, the heating power decreases gradually and then stabilizes. Stable power depends on operating conditions. The power of the same PTC heater can vary several times depending on operating conditions. गर्मी का अपव्यय उतना ही तेज होगा, स्थिर शक्ति जितनी अधिक होगी; the higher the PTC surface temperature, शक्ति जितनी अधिक होगी.
2) The surface temperature of the PTC heater is controlled by the PTC itself and can be controlled by disconnecting the circuit, but not by adjusting the voltage.
3) While PTCs are inherently highly reliable and have a long lifespan, improper assembly can result in unstable power and temperature.
4) When using multiple PTCs, उन्हें समानांतर में जोड़ा जाना चाहिए, श्रृंखला में नहीं.

Externally Insulated Film PTC Heaters

Dimensions and Structure of Externally Insulated Film PTC Heaters

Model Parameters

लंबाई (मिमी)	चौड़ाई (मिमी)	मोटाई (मिमी)	Surface Temperature (डिग्री सेल्सियस)	Insulation Withstand Voltage (वी)	Operating Voltage (वी)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 above	15	3.0~3.5	85~280	3750	100~240
