क्या एक पुनर्विक्रय चिप फ्यूज है?

एक रीसेट करने योग्य चिप फ़्यूज़, इसे पीटीसी के नाम से भी जाना जाता है (सकारात्मक तापमान गुणांक) रीसेट करने योग्य फ़्यूज़, एक प्रकार का सरफेस माउंट डिवाइस है (एसएमडी) जो इलेक्ट्रॉनिक सर्किट को ओवरकरंट और ओवरहीटिंग से बचाता है. यह एक पारंपरिक फ्यूज की तरह काम करता है लेकिन खराबी दूर होने के बाद अपने आप रीसेट हो सकता है. जब ओवरकरंट या शॉर्ट सर्किट जैसी कोई खराबी आती है, फ़्यूज़ का प्रतिरोध बढ़ जाता है, वर्तमान प्रवाह को सीमित करना. एक बार खराबी दूर हो जाए और फ्यूज ठंडा हो जाए, इसका प्रतिरोध सामान्य हो जाता है, धारा को फिर से प्रवाहित करने की अनुमति देना.

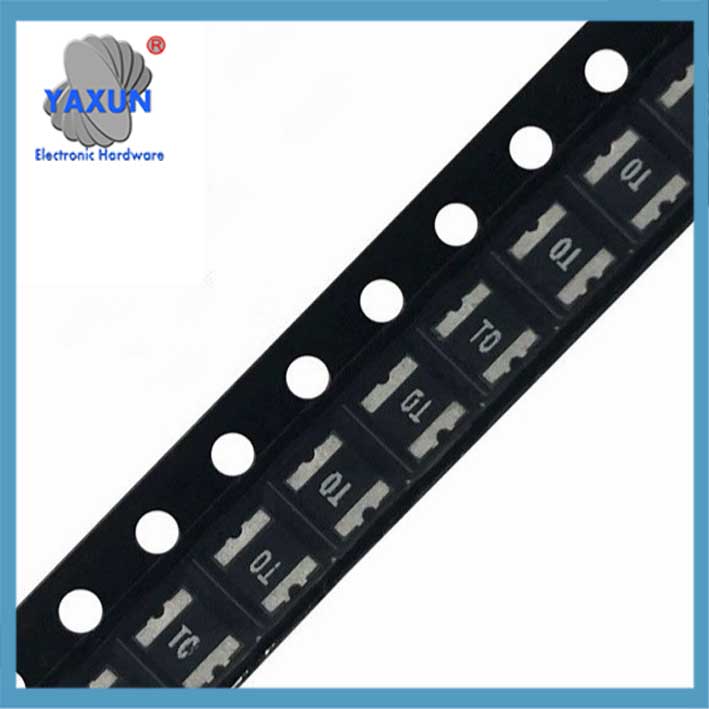

पीपीटीसी चिप सेल्फ रिकवरी फ्यूज 1210 2एक 2.5ए 3ए 6वी 30वी 33वी 60वी एसएमडी

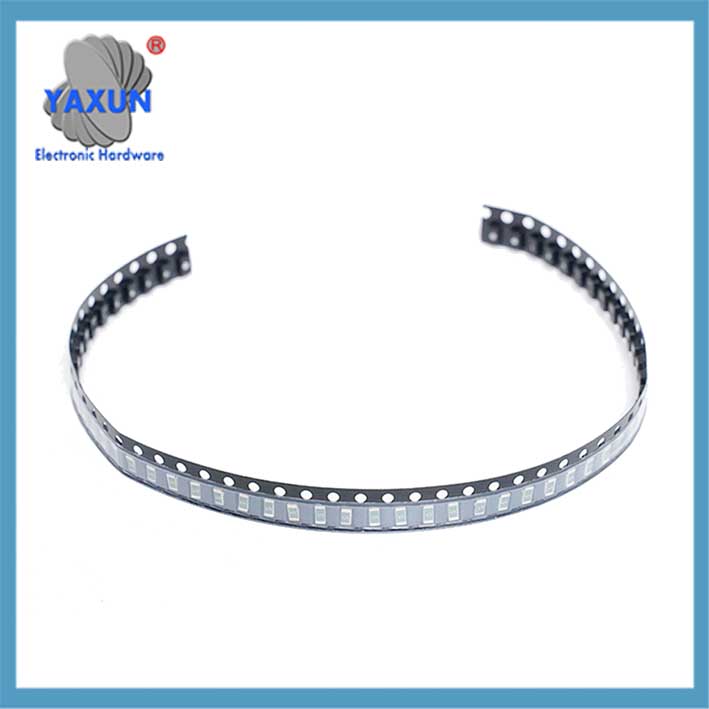

रीसेट करने योग्य एसएमडी फ़्यूज़ 1206 एसएमडी चिप 6वी 0.35ए (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

SMD फ्यूज रीसेटेबल 1812 16कॉम-कम्युनिकेशन ओवरक्रेन्ट प्रोटेक्शन के लिए वी 2 ए सरफेस माउंट चिप

Resetable चिप फ्यूज (स्वामी) एक बहुलक के सकारात्मक तापमान गुणांक विशेषताओं के आधार पर एक अतिवृद्धि सुरक्षा तत्व है. इसका एक स्वचालित रीसेट फ़ंक्शन है और इसका व्यापक रूप से इलेक्ट्रॉनिक उपकरणों के सर्किट संरक्षण में उपयोग किया जाता है. निम्नलिखित इसके मुख्य बिंदु हैं:

1. संरचना और कार्य सिद्धांत
सामग्री की संरचना
यह विशेष रूप से उपचारित पॉलिमर रेज़िन से बना है (जैसे पीई पॉलिमर) और प्रवाहकीय कण (कार्बन ब्लैक या धातु के कण). सामान्य परिस्थितियों में, प्रवाहकीय कण कम प्रतिरोध पथ बनाते हैं (0.1-कई ओम)‌.
‍संरक्षण तंत्र
जब ओवरकरंट होता है, करंट के तापीय प्रभाव के कारण राल पिघल जाती है और फैल जाती है, प्रवाहकीय नेटवर्क टूट जाता है, और प्रतिरोध अचानक उच्च प्रतिरोध अवस्था तक बढ़ जाता है (megohm स्तर तक), करंट को माइक्रोएम्पीयर स्तर तक सीमित करना.
दोष दूर होने के बाद, प्रवाहकीय कण ठंडे और सिकुड़ जाते हैं, पुनः कनेक्ट, और कम प्रतिरोध वाली स्थिति में लौट आएं, मैन्युअल प्रतिस्थापन की आवश्यकता के बिना.
पीटीसी व्यवहार:
रीसेट करने योग्य फ़्यूज़ एक पॉलिमरिक सकारात्मक तापमान गुणांक का उपयोग करते हैं (स्वामी) सामग्री. तापमान बढ़ने पर यह सामग्री प्रतिरोध में उल्लेखनीय वृद्धि दर्शाती है.

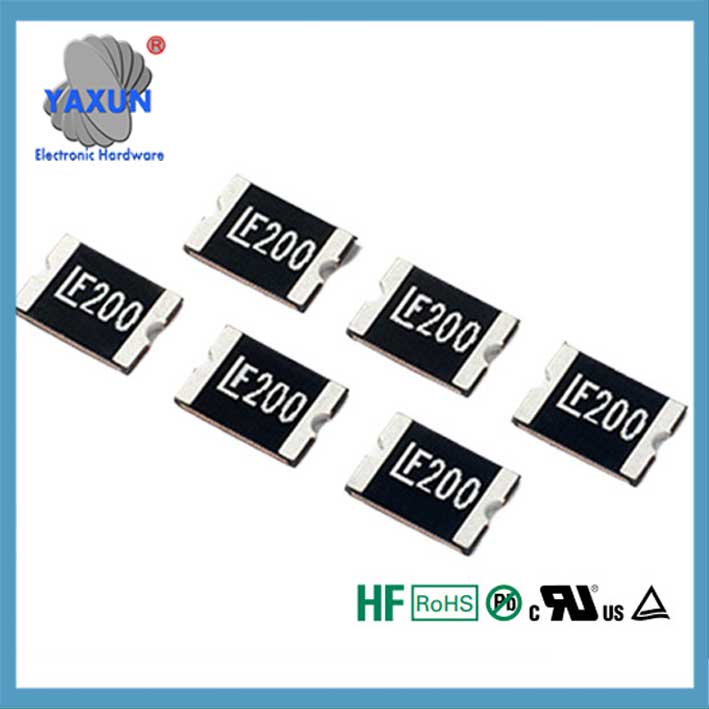

लिटलफ्यूज सरफेस माउंट रीसेटेबल फ्यूज चीन आपूर्तिकर्ता

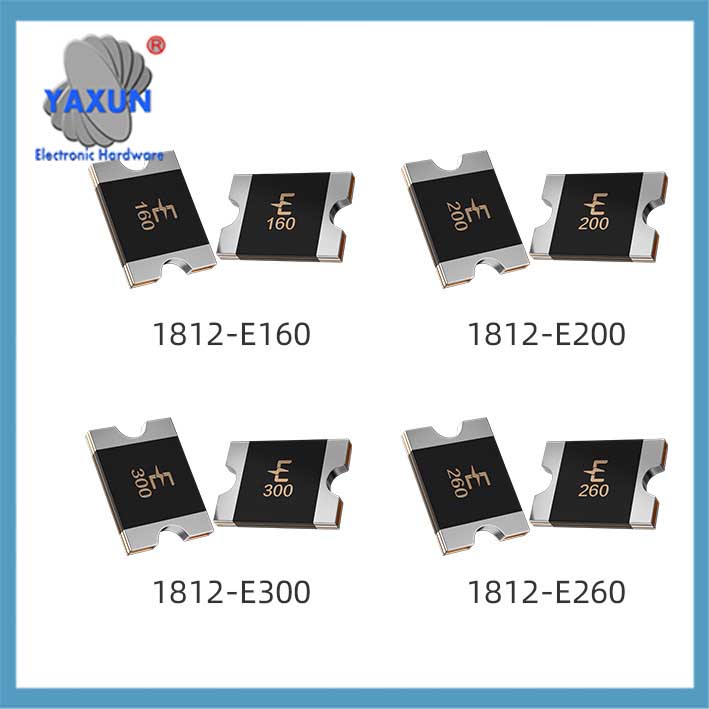

वामो 1812 रीसेट करने योग्य फ़्यूज़ PPTC 1812L SMD सेल्फ-रिकवरी 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

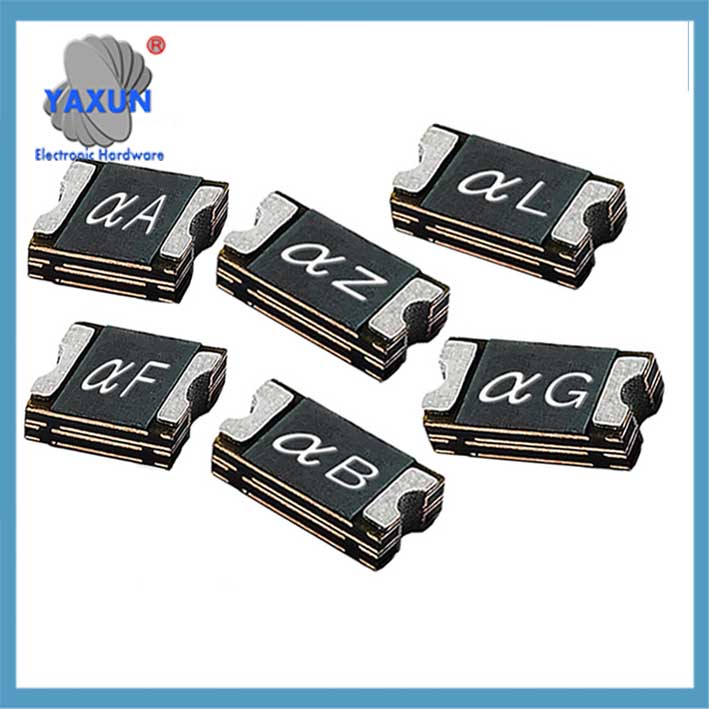

ओवरकरंट प्रोटेक्शन सरफेस माउंट पीपीटीसी रीसेटेबल फ्यूज 6V 30V 33V 60V SMD

ओवरकरंट सुरक्षा:
जब करंट फ्यूज के रेटेड मूल्य से अधिक हो जाता है तो प्रवाहित होता है, पीपीटीसी सामग्री गर्म हो जाती है, जिससे उसकी प्रतिरोधक क्षमता बढ़ जाती है. प्रतिरोध में यह वृद्धि धारा प्रवाह को कम कर देती है, सर्किट को क्षति से बचाना.

स्वचालित रीसेट:
एक बार खराबी दूर हो जाए और फ्यूज ठंडा हो जाए, प्रतिरोध कम हो जाता है, सामान्य धारा प्रवाह को फिर से शुरू करने की अनुमति देना.

मुख्य विशेषताएं और लाभ:
आत्म रीसेट:
किसी खराबी की घटना के बाद स्वचालित रूप से रीसेट करने की क्षमता इसे पारंपरिक फ़्यूज़ का पुन: प्रयोज्य विकल्प बनाती है.

ओवरकरंट सुरक्षा:
सर्किट को अत्यधिक करंट से होने वाली क्षति से बचाता है, शॉर्ट सर्किट, या ज़्यादा गरम होना.

जगह की बचत:
एसएमडी पैकेजिंग कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में एकीकरण की अनुमति देती है.
अनुप्रयोगों की विस्तृत श्रृंखला:
विभिन्न उपकरणों में पाया गया, कंप्यूटर सहित, मोबाइल फ़ोन, चिकित्सकीय संसाधन, और ऑटोमोटिव इलेक्ट्रॉनिक्स.

उदाहरण:
ऐसी स्थिति की कल्पना करें जहां लैपटॉप पर यूएसबी पोर्ट गलती से शॉर्ट-सर्किट हो जाए. यूएसबी पावर लाइन पर एक रीसेट करने योग्य फ़्यूज़ ओवरकरंट का पता लगाएगा और इसके प्रतिरोध को बढ़ाएगा, करंट को सीमित करना और लैपटॉप की बिजली आपूर्ति और अन्य घटकों को होने वाले नुकसान को रोकना. एक बार शॉर्ट हटा दिया जाए, फ़्यूज़ रीसेट हो जाएगा, और यूएसबी पोर्ट फिर से उपयोग के लिए तैयार हो जाएगा.
