प्लास्टिक-एनकैप्सुलेटेड चिप पीटीसी थर्मिस्टर

प्लास्टिक-एनकैप्सुलेटेड चिप पीटीसी थर्मिस्टर्स सकारात्मक तापमान गुणांक थर्मिस्टर्स हैं (पीटीसी) सरफेस माउंट तकनीक में पैक किया गया (एसएमडी) पैकेजिंग. सर्किट सुरक्षा में इनका व्यापक रूप से उपयोग किया जाता है, तापमान संवेदन, और लघु इलेक्ट्रॉनिक उपकरण डिज़ाइन. उनकी प्रमुख विशेषताएं और चयन संबंधी विचार निम्नलिखित हैं:
मैं. मुख्य विशेषताएं
तापमान प्रतिक्रिया तंत्र
कमरे के तापमान पर, प्रतिरोध कम है (आम तौर पर 1-20Ω). जब तापमान क्यूरी बिंदु से अधिक हो जाता है (जैसे, 105डिग्री सेल्सियस), प्रतिरोध चरणबद्ध तरीके से बढ़ता है (कई हजार ओम तक), स्व-वर्तमान सीमितता प्रदान करना.

पॉलिमर मैट्रिक्स (स्वामी) ओवरकरंट होने पर फैलता है, प्रवाहकीय पथ को अलग करना और दोष हल होने के बाद स्वचालित रूप से ठीक होना.

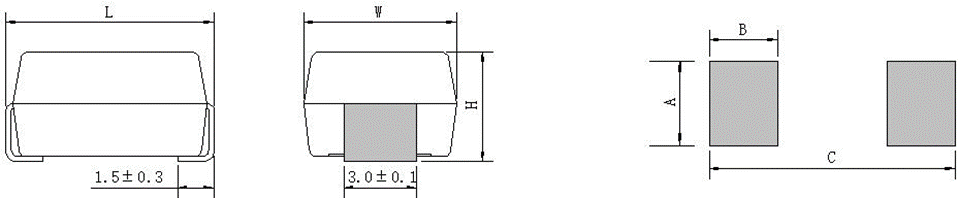

उत्पाद आयाम और अनुशंसित पैड आकार

‌पैकेजिंग लाभ‌
एपॉक्सी रेज़िन से संपुटित, वे कॉम्पैक्ट आयाम प्रदान करते हैं (जैसे, 4524 और 2822 संकुल), उन्हें उच्च-घनत्व पीसीबी लेआउट के लिए उपयुक्त बनाना.
वे उच्च तापमान और आर्द्रता के प्रतिरोधी हैं, UL94-V0 ज्वाला मंदता मानकों को पूरा करें, और सीसा रहित रिफ्लो सोल्डरिंग प्रक्रियाओं के लिए उपयुक्त हैं. RoHS अनुरूप
सतह माउंट प्रौद्योगिकी के सीसा रहित वेव सोल्डरिंग और रिफ्लो सोल्डरिंग के लिए उपयुक्त
प्लास्टिक इनकैप्सुलेटेड चिप पैकेज, सामग्री यूएल से मिलती है 94 वी-0 ज्वाला मंदता आवश्यकताएँ
कॉम्पैक्ट आकार और उच्च प्रदर्शन के लिए उच्च-प्रदर्शन थर्मिस्टर चिप का उपयोग करता है
लंबे समय तक स्थिर प्रदर्शन बनाए रखता है
व्यापक ऑपरेटिंग तापमान रेंज: -40डिग्री सेल्सियस से 85 डिग्री सेल्सियस

द्वितीय. चयन पैरामीटर

पैरामीटर	विशिष्ट मूल्य/सीमा	विवरण
शून्य-शक्ति अवरोधक	1-20ओह	प्रारंभिक प्रतिरोध सर्किट बिजली की खपत को प्रभावित करता है
क्यूरी तापमान	75-250℃	ट्रिगरिंग सुरक्षा के लिए तापमान सीमा
अधिकतम ऑपरेटिंग वोल्टेज	≤250V	सर्किट वोल्टेज स्तर से मेल खाना चाहिए
कार्रवाई का समय	मिलीसेकंड	अत्यधिक धारा या अधिक तापमान की घटनाओं पर तीव्र प्रतिक्रिया

तृतीय. विशिष्ट अनुप्रयोग
विद्युत उपकरण;
सुरक्षा उपकरण;
संचार उपकरण;
घरेलू उपकरण;
ऑटोमोटिव इलेक्ट्रॉनिक्स;
अन्य बिजली उत्पादों को ओवरकरंट की आवश्यकता होती है, ओवरवोल्टेज, और वृद्धि संरक्षण

सर्किट संरक्षण: यूएसबी पोर्ट और बैटरी पैक की ओवरकरंट सुरक्षा के लिए.
तापमान मुआवजा: रैखिक पीटीसी मॉडल (जैसे कि सीएमजेड श्रृंखला) सटीक सर्किट के लिए तापमान मुआवजा डिज़ाइन को सरल बनाएं.
ऑटोमोटिव इलेक्ट्रॉनिक्स: -40°C से 200°C की विस्तृत ऑपरेटिंग तापमान रेंज को पूरा करता है.

चतुर्थ. तकनीकी तुलना

प्रकार	लाभ	सीमाएँ
सिरेमिक पीटीसी	उच्च वोल्टेज प्रतिरोध, उच्च स्थिरता	गैर-रैखिक प्रतिरोध-तापमान वक्र
पॉलिमर पीपीटीसी	आत्म वसूली, त्वरित प्रतिक्रिया	कम वोल्टेज का सामना करना (आमतौर पर ≤60V)

वी. मुख्यधारा बाज़ार मॉडल

वस्तु मॉडल विशिष्टताएँ	शून्य पावर प्रतिरोध @ 25°C	क्यूरी तापमान	ऑपरेटिंग करंट @ 25°C	नॉन-ऑपरेटिंग करंट @ 60°C	अधिकतम धारा	अधिकतम वोल्टेज
वस्तु मॉडल विशिष्टताएँ	आर एन(ओह)	टीसी(℃)	यह（एमए）	इह（एमए）	आईमैक्स（ए）	वीमैक्स（वी）
SPSMD4032H450R#450	45	83±7	150	25	*	450
SPSMD3225H450R#300	45	83±7	100	18	*	300
SPSMD3225M450R#300	45	105±7	150	42	0.3	300
SPSMD3225M600R#300	60	105±7	130	38	0.3	300
SPSMD3225S121R#300	120	115±7	100	32	0.3	300
SPSMD3225S151R#450	150	115±7	95	28	0.3	450
SPSMD3225S251R#450	250	115±7	80	25	0.3	450
SPSMD3225S301R#450	300	115±7	70	20	0.3	450
SPSMD3225S501R#450	500	115±7	55	15	0.3	450
SPSMD40325S600R#420	60	115±7	160	45	0.8	420
SPSMD4032S800R#450	80	115±7	140	40	0.8	450
SPSMD4032S101R#450	100	115±7	120	35	0.8	450
SPSMD4032S151R#450	150	115±7	100	30	0.8	450
SPSMD4032S301R#450	300	115±7	80	25	0.8	450
SPSMD4032S501R#450	500	115±7	65	18	0.8	450
SPSMD3225H102R#550	1000	83±7	25	5	0.1	550
SPSMD3225H152R#650	1500	83±7	25	4	0.1	650
SPSMD3225H202R#650	2000	83±7	25	3	0.1	650

*SPSMD4032H450R#450 औरSPSMD3225H450R#300 के लिए उपलब्ध है 485 संचार इंटरफ़ेस सुरक्षा 380वीएसी और 220वीएसी。

‌जेके-ईके सीरीज: 4524/2822 पैकेट, सीक्यूसी/यूएल प्रमाणित, एलईडी और औद्योगिक उपकरणों के लिए उपयुक्त.

‌CMZL सीरीज‌: रैखिक पीटीसी, नियंत्रणीय प्रतिरोध-तापमान प्रवणता के साथ (±2000पीपीएम/डिग्री सेल्सियस), ऑटोमोटिव और चिकित्सा अनुप्रयोगों के लिए उपयुक्त.

प्लास्टिक-एनकैप्सुलेटेड चिप पीटीसी थर्मिस्टर्स एक एकीकृत डिजाइन के माध्यम से सुरक्षा प्रदर्शन और अंतरिक्ष दक्षता को संतुलित करते हैं, जो उन्हें कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए एक आदर्श समाधान बनाता है.

छठी. सावधानियां
सामान्य
वास्तविक उपयोग में चिप थर्मिस्टर्स की विश्वसनीयता सुनिश्चित करना, डिज़ाइन चरण के दौरान अत्यधिक परिचालन स्थितियों पर विचार किया जाना चाहिए, और एक निश्चित मार्जिन की अनुमति दी जानी चाहिए. परिचालन लागत वातावरण
परिवेश का तापमान: -40-125डिग्री सेल्सियस
सापेक्षिक आर्द्रता: ≤95%
वायु - दाब: 86-106 किलो पास्कल
कंपन आवृत्ति: 10-50 हर्ट्ज
त्वरण: 98 एम/एस²

भंडारण
चिप थर्मिस्टर को उसकी मूल पैकेजिंग में संग्रहित किया जाना चाहिए. भंडारण के लिए पैकेजिंग को न खोलें.
मूल पैकेजिंग भंडारण की स्थिति: भंडारण तापमान -25°C से +45°C, वार्षिक औसत सापेक्ष आर्द्रता ≤75%, अधिकतम से अधिक नहीं 95%.
चिप थर्मिस्टर्स के लिए, भंडारण के दौरान थर्मिस्टर टर्मिनल सतहों के संदूषण से बचें, हैंडलिंग, और प्रसंस्करण.
एसएमडी थर्मिस्टर्स को ऐसे वातावरण में संग्रहित किया जाना चाहिए जो उनके प्रदर्शन को प्रभावित कर सकता है.
प्राप्ति के एक वर्ष के भीतर चिप थर्मिस्टर का उपयोग करें. इस समय के बाद, इलेक्ट्रोड की सोल्डरेबिलिटी की पुनः जाँच करें.

परिवहन
परिवहन के दौरान थर्मिस्टर को गिरने और प्रभाव से बचाया जाना चाहिए.
थर्मिस्टर को संभालते समय दस्ताने पहनने की सलाह दी जाती है.
चिप थर्मिस्टर्स के लिए, परिवहन के दौरान थर्मिस्टर सोल्डर टर्मिनलों के संदूषण से बचें.

टांकने की क्रिया (जहां लागू हो)
Sn96.5Ag3.0Cu0.5 सोल्डर पेस्ट की अनुशंसा की जाती है.
अपर्याप्त प्रीहीटिंग से थर्मिस्टर सिरेमिक चिप में दरारें पड़ सकती हैं.
अनुशंसित अधिकतम सोल्डरिंग तापमान 255±5°C है 3-6 सेकंड. अत्यधिक सोल्डरिंग तापमान और विस्तारित सोल्डरिंग समय थर्मिस्टर को नुकसान पहुंचा सकते हैं.
विलायक में डुबो कर तेजी से ठंडा करने की अनुशंसा नहीं की जाती है.
सोल्डरिंग के बाद, फ़्लक्स को पूरी तरह से हटाने या बिना साफ़ फ़्लक्स का उपयोग करने की अनुशंसा की जाती है.
