फास्ट-एक्टिंग और धीमी गति से काम करने वाले फ़्यूज़ के बीच अंतर

फास्ट-एक्टिंग और धीमी गति से काम करने वाले फ़्यूज़ के बीच मुख्य अंतर उनकी प्रतिक्रिया की गति और अनुप्रयोग परिदृश्यों में निहित है: संवेदनशील घटकों की रक्षा के लिए फास्ट-एक्टिंग फ़्यूज़ तुरंत उड़ते हैं, जबकि धीमी गति से अभिनय करने वाले फ़्यूज़ सर्जरी धाराओं का सामना करने के लिए उड़ाने में देरी करते हैं.

मुख्य अंतरों का विश्लेषण

उड़ाने की विशेषताएँ और प्रतिक्रिया गति.

तेजी से काम करने वाले फ़्यूज़:

उनके पास प्रतिक्रिया समय बहुत तेज़ है, मिलीसेकंड के भीतर उड़ना (आम तौर पर 0.1ms-5s) जब ओवरकरंट होता है. वे आईसी चिप्स और सेमीकंडक्टर उपकरणों जैसे सटीक इलेक्ट्रॉनिक घटकों की सुरक्षा के लिए उपयुक्त हैं. (यूएल मानक).

वे जूल तापन प्रभाव का पालन करते हैं (Q = I²Rt), एक साधारण फ़्यूज़ डिज़ाइन रखें, और तीव्र ताप संचालन के लिए संकीर्ण-खंड धातु के तार का उपयोग करें.

वे तात्कालिक धाराओं के प्रति संवेदनशील होते हैं और बिजली चालू/बंद या मोटर स्टार्टअप के दौरान बढ़ती धाराओं का सामना नहीं कर सकते.

फास्ट-एक्टिंग और धीमी गति से काम करने वाले फ़्यूज़ के बीच अंतर

फास्ट-ब्लो और स्लो-ब्लो फ़्यूज़ का चयन और अनुप्रयोग

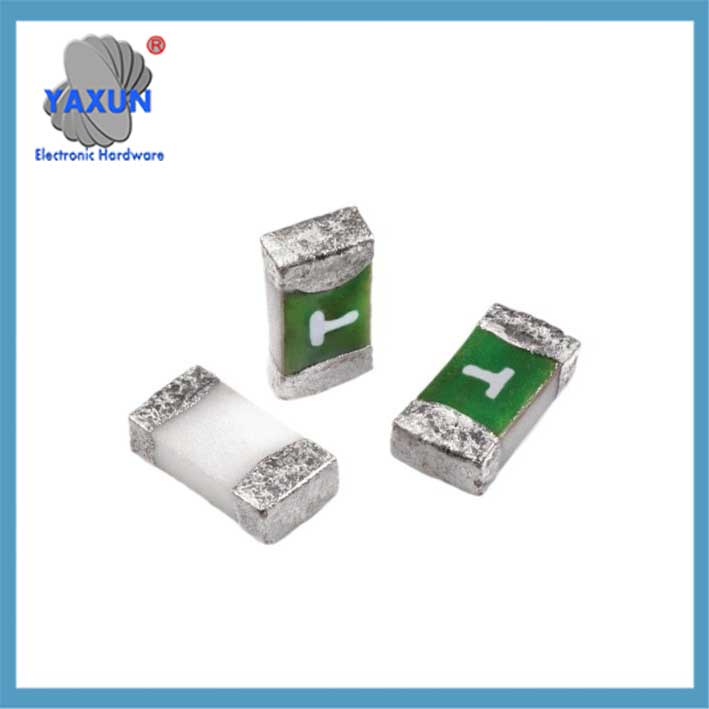

तेज़-अभिनय और धीमी-अभिनय चिप फ़्यूज़ के अनुप्रयोग

धीमी गति से कार्य करने वाले फ़्यूज़:

वे अल्पकालिक अतिप्रवाह का सामना करते हैं (जैसे, 7 के लिए रेटेड करंट का गुना 0.5-3 मोटर स्टार्टअप के दौरान सेकंड). ‌
इसमें समय-विलंब फ़ंक्शन की सुविधा है, ले रहा हूँ 5 को 10 seconds to fuse at 2 रेटेड करंट का गुना, and can withstand short-term high-current surges (such as motor starting currents up to 7 रेटेड करंट का गुना).
It has a high melting heat value, achieving delayed fuse opening through heat absorption in quartz sand or a spiral design.

Fast-blow applications:
Resistive load circuits (विद्युत ताप उपकरण, प्रकाश नेतृत्व);
Protection of sensitive semiconductor devices (such as MOSFETs and lithium battery packs for short-circuit protection);
Resistive loads (बिजली की केतली, चावल कुकर);
Protection of sensitive circuits such as lithium battery packs and circuit boards;
Applications requiring rapid interruption of short-circuit currents.

Slow-blow applications:
Inductive/capacitive loads (मोटर्स, बिजली की आपूर्ति स्विच करना);
Applications requiring surge protection (such as magnetizing surge protection for transformers over 100kVA);
Inductive/capacitive circuits such as motors, बिजली की आपूर्ति, and inverters;
Equipment subject to startup inrush current (जैसे बिजली आपूर्ति और ट्रांसफार्मर स्विच करना);
पर्यावरणीय वातावरण में पल्स करंट सहनशीलता की आवश्यकता होती है.

सुरक्षा फ़ंक्शन अंतर तेज़-फ़्यूज़ फ़्यूज़: केवल शॉर्ट-सर्किट सुरक्षा प्रदान करें और अधिभार और क्षणिक दालों के बीच अंतर नहीं कर सकते. ‌
धीमी गति से चलने वाले फ़्यूज़: ओवरलोड और शॉर्ट-सर्किट सुरक्षा दोनों प्रदान करें, I²t मान का उपयोग करना (वर्तमान और समय के वर्ग का अभिन्न अंग) ऊर्जा निर्धारित करने के लिए. ‌

मुख्य पैरामीटर और चयन मुख्य बिंदु
‌आई-टी वक्र अंतर
तेजी से उड़ने वाले फ़्यूज़ में तीव्र वक्र होता है, 2x रेटेड करंट पर ≤0.1s के पिघलने के समय के साथ; धीमी गति से चलने वाले फ़्यूज़ में एक सपाट वक्र होता है, 2x रेटेड करंट पर ≥10s का समय झेलने के साथ.
‌इंटरचेंज जोखिम
स्लो-ब्लो फ़्यूज़ को तेज़-ब्लो फ़्यूज़ से बदलने से डिवाइस चालू होने में विफल हो सकता है; फास्ट-ब्लो फ़्यूज़ को स्लो-ब्लो फ़्यूज़ से बदलने से संवेदनशील घटकों के क्षतिग्रस्त होने का खतरा बढ़ सकता है.
लागत और संरचना
स्लो-ब्लो फ़्यूज़ अपनी विशेष मिश्रधातुओं या जटिल संरचनाओं के कारण अधिक महंगे होते हैं.

‌चयन संबंधी विचार
पैरामीटर गणना प्राथमिकता:
सत्यापित करें कि सर्किट के अधिकतम उछाल का I²t मान फ़्यूज़ के झेलने वाले मान से कम है (उदाहरण के लिए, बिजली आपूर्ति को 15A/150ms सर्ज टेस्ट पास करना होगा). ‌
व्यवधान क्षमता सिस्टम की अधिकतम शॉर्ट-सर्किट धारा से अधिक होनी चाहिए (जैसे, 35kA शॉर्ट-सर्किट के लिए, 50kA व्यवधान क्षमता चुनें). ‌

सामान्य ग़लतफ़हमियाँ:
उच्च तापमान के कारण स्लो-ब्लो फ़्यूज़ का रेटेड करंट कम हो सकता है 30%. ‌
यूपीएस में फास्ट-ब्लो फ़्यूज़ का दुरुपयोग गलत ट्रिपिंग का कारण बन सकता है (एक मामले में नुकसान हुआ 1.8 मिलियन युआन). ‌
प्रयोगों से पता चलता है कि जब लिथियम बैटरी शॉर्ट-सर्किट हो जाती है, धीमे-धीमे फ़्यूज़ के कारण होने वाले थर्मल रनवे की संभावना तेज़-फ़्ल्यू फ़्यूज़ की तुलना में आठ गुना अधिक है.
इन्वर्टर परीक्षण में, स्लो-ब्लो फ़्यूज़ का दुरुपयोग करने से मॉड्यूल क्षति दर बढ़ सकती है 1% को 37%.
