मोटर थर्मल सर्किट ब्रेकर का चीन आपूर्तिकर्ता

थर्मल सर्किट ब्रेकर एक तापमान-संवेदनशील सर्किट सुरक्षा उपकरण है. यह द्विधातु पट्टी के विरूपण से सर्किट ब्रेकिंग को ट्रिगर करता है, मुख्य रूप से उपकरणों को ओवरलोड या असामान्य तापमान से होने वाली क्षति से बचाने के लिए उपयोग किया जाता है.

हमारे थर्मल सर्किट ब्रेकर थर्मल ओवर-करंट ट्रिप-फ्री और मैग्नेटिक/हाइड्रोलिक ट्रिप-फ्री ऑपरेशन दोनों प्रदान करते हैं. सामान्य संचालन को फिर से शुरू करने के लिए थर्मल सर्किट ब्रेकरों को मैन्युअल रूप से या स्वचालित रूप से रीसेट किया जा सकता है. थर्मल प्रोटेक्शन सर्किट ब्रेकर तापमान के प्रति संवेदनशील होते हैं, सिंगल और डबल पोल, निश्चित समय विलंब, पुश-टू-रीसेट या स्विच फ़ंक्शन, और एक कॉम्पैक्ट डिज़ाइन. चुंबकीय और हाइड्रोलिक ऑपरेशन सर्किट ब्रेकर रिले तापमान के प्रति संवेदनशील नहीं हैं. हम सिंगल-पोल या मल्टी-पोल सर्किट ब्रेकर प्रदान करते हैं, 2-पोल सहित, 3-खंभा, और 4-पोल संस्करण. हमारे पोर्टफोलियो में विभिन्न समय विलंब और स्विच फ़ंक्शन वाले सर्किट ब्रेकर शामिल हैं. ये अगल-बगल स्टैकेबल हैं. हमारे सर्किट ब्रेकर विभिन्न अनुप्रयोगों में उपयोग के लिए डिज़ाइन किए गए हैं, औद्योगिक नियंत्रण सहित, विमानन और समुद्री प्रणाली, एचवीएसी सिस्टम, पूल/स्पा नियंत्रण, प्रकाश, परीक्षण और माप उपकरण, वाणिज्यिक उपकरण, चिकित्सा उपकरण, और वृद्धि संरक्षण.

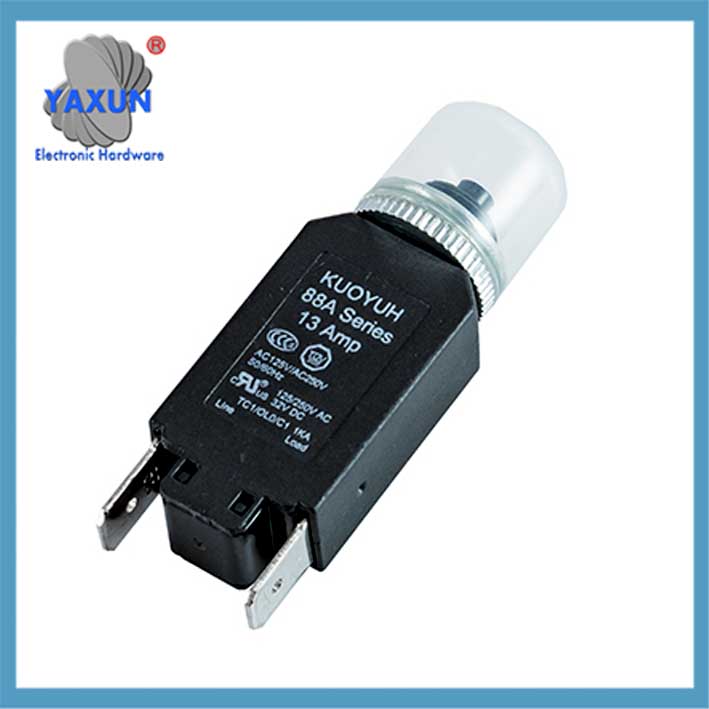

माइक्रो थर्मल सर्किट ब्रेकर 28VDC, 250वीएसी, 8ए, थ्रेडनेक पैनल माउंटिंग के लिए

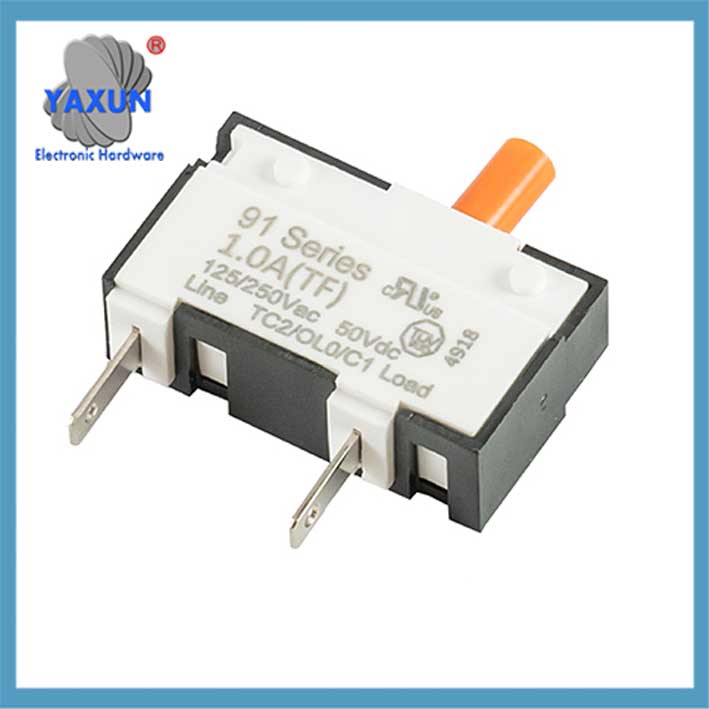

सर्किट ब्रेकर थर्मल ओवरलोड रक्षक, मैनुअल रीसेट ओवरलोड स्विच ब्लैक यूएल सीई

रॉकर और पुश के साथ थर्मल सर्किट ब्रेकर

इसकी प्रमुख विशेषताएं निम्नलिखित हैं:
मैं. कार्य सिद्धांत और विशेषताएँ
‌द्विधात्विक पट्टी संरचना
विभिन्न तापीय विस्तार गुणांक वाली दो धातु पट्टियों से बना है, सर्किट में श्रृंखला में जुड़ा हुआ है. जब करंट ओवरलोड हो जाता है, धातु की पट्टियाँ गर्मी के कारण मुड़ जाती हैं, सर्किट को अलग करने और डिस्कनेक्ट करने के लिए संपर्कों को यांत्रिक रूप से ट्रिगर करना.

इसमें मैन्युअल रीसेट फ़ंक्शन की सुविधा है और यह पुन: प्रयोज्य है, डिस्पोजेबल फ़्यूज़ के विपरीत.

‌पर्यावरणीय अनुकूलनशीलता
परिवेश का तापमान बढ़ने पर सुरक्षा सीमा स्वचालित रूप से समायोजित हो जाती है, जिसके परिणामस्वरूप उच्च तापमान पर तेज़ ट्रिपिंग और कम ट्रिगर करंट होता है. इसमें यांत्रिक झटके और कंपन के प्रति मजबूत प्रतिरोध है और इसे 5-15 हर्ट्ज आवृत्ति रेंज के भीतर स्थिर रूप से संचालित करने के लिए परीक्षण किया गया है।.

परिपथ तोड़ने वाले – थर्मल और चुंबकीय-हाइड्रोलिक के चीनी आपूर्तिकर्ता

मोटर थर्मल सर्किट ब्रेकर, शृंखला यात्रा, 250 वीएसी, 50 ग्राम रक्षा समिति, 1 पोल, 5 – 30 सेकंड यात्रा का समय 200%

थर्मल सर्किट ब्रेकर, शृंखला यात्रा, 250 वीएसी, 32 ग्राम रक्षा समिति, 10ए, 1पोल

द्वितीय. तकनीकी मानक और वर्गीकरण
राष्ट्रीय मानक: जीबी 4943.1-2011/आईईसी का अनुपालन करता है 60950-1:2005, इसे एक गैर-मैन्युअल रूप से समायोज्य तापमान-संवेदनशील सुरक्षात्मक उपकरण के रूप में परिभाषित किया गया है.
उदाहरण टाइप करें:
के-टाइप थर्मल सर्किट ब्रेकर: आमतौर पर औद्योगिक परिदृश्यों में उपयोग किया जाता है, जैसे कि श्नाइडर GV2 श्रृंखला मोटर रक्षक, जो 0.1A-32A की वर्तमान रेंज का समर्थन करता है.
मोल्डेड केस सर्किट ब्रेकर: जैसे श्नाइडर CVS400F, 320A से 630A तक उच्च-वर्तमान वितरण सुरक्षा के लिए उपयुक्त.

तृतीय. अनुप्रयोग परिदृश्य
घर का सामान: एयर कंडीशनर और इलेक्ट्रिक वॉटर हीटर के लिए अधिभार संरक्षण.
औद्योगिक उपकरण: मोटर सुरक्षा (जैसे कि श्नाइडर GV2ME श्रृंखला) और बिजली वितरण प्रणालियों के लिए शॉर्ट-सर्किट सुरक्षा.
चिकित्सा उपकरण: बिजली प्रबंधन प्रणालियों में तापमान विसंगति संरक्षण.

चतुर्थ. चयन सिफ़ारिशें
वर्तमान मिलान: रेटेड लोड करंट के आधार पर सर्किट ब्रेकर का चयन करें. उदाहरण के लिए, घरेलू उपयोग के लिए, एक 1P+N सर्किट ब्रेकर (जैसे कि चिंत NB3 श्रृंखला) अनुशंसित है. औद्योगिक मोटरों के लिए, तापीय-चुंबकीय GV2ME की अनुशंसा की जाती है.
वातावरणीय कारक: उच्च तापमान वाले वातावरण के लिए, सर्किट ब्रेकर के तापमान क्षतिपूर्ति प्रदर्शन पर ध्यान दें.
