इलेक्ट्रिक मोटर्स के लिए रीसेट करने योग्य थर्मल ओवरलोड रक्षक

इलेक्ट्रिक मोटर्स’ थर्मल अधिभार संरक्षण स्विच विद्युत सुरक्षा उपकरण हैं जो करंट के थर्मल प्रभाव पर आधारित होते हैं. इनका उपयोग मुख्य रूप से निरंतर ओवरलोड या असामान्य तापमान के कारण उपकरण क्षति या आग के जोखिम को रोकने के लिए किया जाता है. निम्नलिखित प्रमुख विशेषताएं हैं:
मैं. काम के सिद्धांत
‌द्विधात्विक थर्मल ट्रिप तंत्र
दो धातु की पट्टियाँ (सक्रिय और निष्क्रिय) विभिन्न विस्तार गुणांकों के साथ गर्मी के तहत झुकते हैं, सर्किट को डिस्कनेक्ट करने के लिए एक यांत्रिक तंत्र को ट्रिगर करना. प्रतिक्रिया समय आम तौर पर सेकंड से मिनट के क्रम में होता है.
संयुक्त सुरक्षा डिज़ाइन
कुछ मॉडल (जैसे कि श्नाइडर GV2-ME श्रृंखला) ओवरलोड के विरुद्ध दोहरी सुरक्षा प्रदान करने के लिए थर्मल और चुंबकीय ट्रिपिंग को संयोजित करें (विलंबित) और शॉर्ट सर्किट (तात्कालिक).

थर्मल ओवरलोड प्रोटेक्शन स्विच को रीसेट करें 92 शृंखला 8ए 9 10एक 12ए 15ए 20ए सर्किट ब्रेकर

18AWG तारों और कवर के साथ थर्मल ओवरलोड प्रोटेक्टर पुश बटन मैनुअल रीसेट सर्किट ब्रेकर

उल के साथ मोटर्स के लिए चीन थोक थर्मल ओवरलोड रक्षक & फ़ैक्टरी से Vde प्रमाणित प्रत्यक्ष

द्वितीय. मुख्य प्रकार
रीसेट प्रकार: मैन्युअल/स्वचालित रीसेट, जैसे ताइवान 98 शृंखला (3ए-40ए).
‌इलेक्ट्रॉनिक प्रकार: एक माइक्रोप्रोसेसर करंट की निगरानी करता है, उच्च सटीकता की पेशकश (जैसे कि इंडिकेटर लाइट वाला E99L मॉडल). थर्मल-चुंबकीय प्रकार: एक थर्मल तत्व और विद्युत चुम्बकीय कुंडल को एकीकृत करता है, मोटर सुरक्षा के लिए उपयुक्त (जैसे GV2ME20C, 0.1-32ए).

तृतीय. अनुप्रयोग परिदृश्य
घरेलू उपकरण: एयर कंडिशनर, कचरा निपटान, वगैरह. (जैसे कम-वर्तमान सर्किट ब्रेकर, ¥0.85 से शुरू).
औद्योगिक उपकरण: तीन चरण मोटर सुरक्षा (जैसे कि 380V चरण हानि रक्षक, ¥30.13).
विद्युत वितरण प्रणाली: मोल्डेड केस सर्किट ब्रेकर (जैसे श्नाइडर CVS400F, 320ए-630ए).

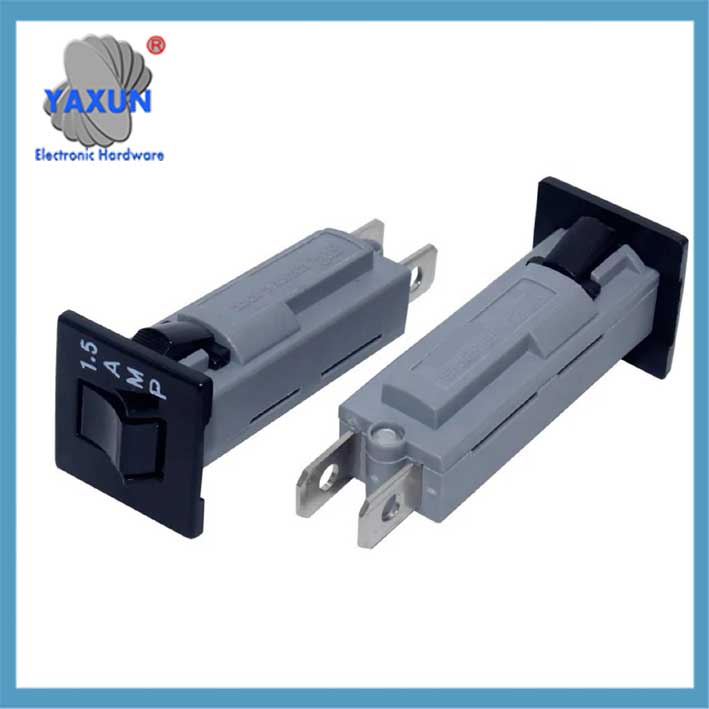

मैनुअल रीसेट थर्मल स्विच सर्किट ब्रेकर ओवर करंट ओवरलोड प्रोटेक्टर (10ए,15ए, 30ए)

थर्मल अधिभार रक्षक एसी 125, 250वी 12ए पुश बटन रीसेट सर्किट ब्रेकर

MRT0075 मैनुअल रीसेट थर्मल ओवरलोड, 3-4 हिमाचल प्रदेश, 4-पोल ऑटो सर्किट ब्रेकर

चतुर्थ. चयन के मुख्य बिंदु
वर्तमान मूल्यांकित: लोड आवश्यकताओं से मेल खाना चाहिए. उदाहरण के लिए, 10घरेलू उपयोग के लिए A-16A की अनुशंसा की जाती है, औद्योगिक मोटरों के लिए स्टार्टिंग करंट पर विचार किया जाना चाहिए.
पर्यावरण अनुकूलता: उच्च तापमान वाले वातावरण के लिए, तापमान क्षतिपूर्ति वाला एक मॉडल चुनें.
प्रमाणन मानक: उत्पाद जो यूएल का अनुपालन करते हैं, जीबी 4943.1, और अन्य प्रमाणपत्रों को प्राथमिकता दी जाती है.

वी. बाज़ार उत्पाद उदाहरण
किफ़ायती: युएकिंग ल्युयी इलेक्ट्रॉनिक्स 98 शृंखला (¥2.85/यूनिट).
औद्योगिक: श्नाइडर GV3 श्रृंखला (¥20.90 से शुरू).
बुद्धिमान: चिंत एनएक्सआर-25 थर्मल रिले (7-10ए, ¥34.20).
