Mikromoottorin ylikuumenemisen suojakytkin & Ylikuormitussuoja

Mikromoottorin ylikuumenemissuojakytkimien välisten erojen vertailu & ylikuormitussuoja. Mitä tulee mikromoottorien lämpösuojaimiin, hintaluokka on välillä $0.1 yuania ja $0.4 yuania. Mallit sisältävät 5ap, TB02-BB8D, 17am, KSD9700, ST01, S06, jne., joita käytetään pääasiassa istuimen kattoluukun pyyhkimen moottoreissa ja niillä on tiivistys- ja vedenpitävyysominaisuudet. 17 AM mallin parametrit: normaalisti suljettu, käyttölämpötila 120 astetta, maksimivirta 10A-35A. Automaattinen palautustoiminto, soveltuu armeijaan, lääketieteen ja muiden alojen. Tässä meidän on korostettava lämpötila-aluetta ja nykyiset parametrit, sekä automaattisen nollauksen ominaisuudet.

Moottori TB05, BB8DTB02, ST-22 35℃- 160℃ minilämpösuoja

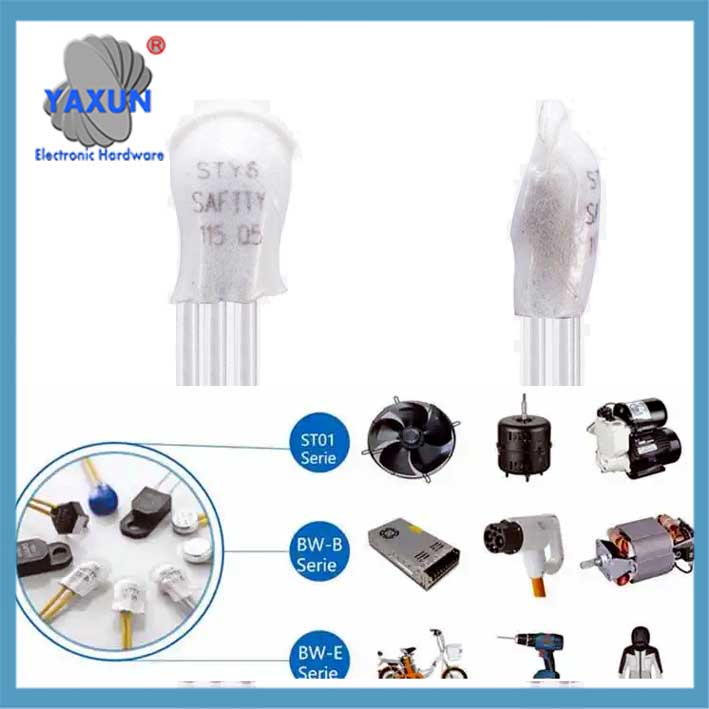

Mikrolämpösuojan lämpötilan säätökytkin S01, S06, ST-22

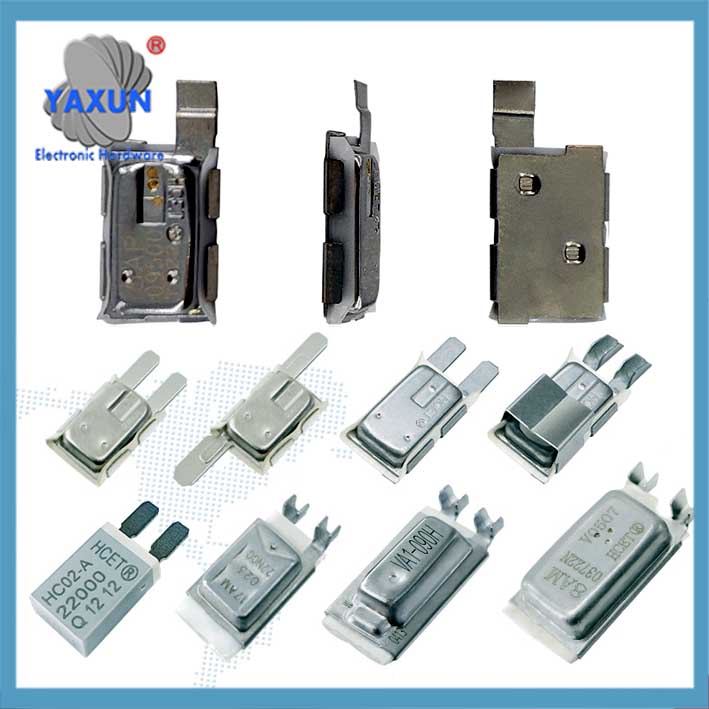

2MP, 6AP, 17Am+PTC, 5AP, 8AM, KSD9700 -moottorin ylikuumenemisen suojakytkin

Mitä tulee moottorin ylikuormitussuojaimiin, moottorin moottorin suojat (M-B) käyttää mikroprosessoritekniikkaa. Siinä on useita suojauksia, kuten ylivirta, vaiheen vika, ja pysähtyä, ja matka-aika on säädettävissä (0.2-30 sekunti), ja tukee manuaalista tai sähköistä nollausta. Parametrien asetusmenetelmää täydennetään, kuten ylivirtasuojan asettaminen 1.5-2 kertaa nimellisvirta ja ylikuormitus 1.1-1.3 kertaa. Nämä asetukset ovat erittäin tärkeitä käytännön sovelluksissa.

Moottorin ylikuormitussuojan jumisuoja astuu voimaan, kun käynnistys on valmis. Kun virta ylittää asetetun arvon, se toimii välittömästi. Pikakatkossuoja on tarkoitettu oikosulkuvikoja varten, ja on jaettu kahteen osavaltioon: käynnistys ja käyttö. Ylikuumenemisen käänteisaikasuoja perustuu lämmönvarausmalliin, yhdistämällä positiivisen ja negatiivisen sekvenssin virtojen lämpövaikutukset. Nämä suojausmekanismit on selitettävä kohdissa, jotta käyttäjät ymmärtävät, kuinka erilaisia ​​vikoja käsitellään.

Asennuksen ja yhteensopivuuden kannalta, huomautetaan, että suojus voidaan asentaa invertterin etupäähän, mutta huomiota tulee kiinnittää nimellisvirran sovitus- ja maadoitusvaatimuksiin (langan halkaisija ≥ 3,5 mm², vastustusta <10Voi). Ero lämpöreleiden ja lämpötilareleiden välillä on se, että edellinen perustuu virran lämpövaikutukseen, ja jälkimmäinen on asennettu moottorin sisään lämpötilan mittaamiseksi. Tässä on erotettava sekaannusten välttämiseksi.

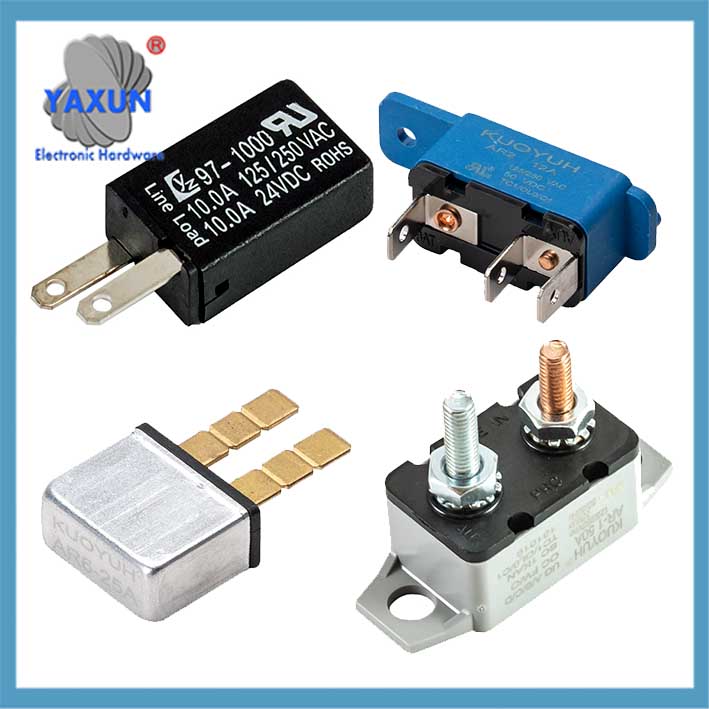

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 Sarja

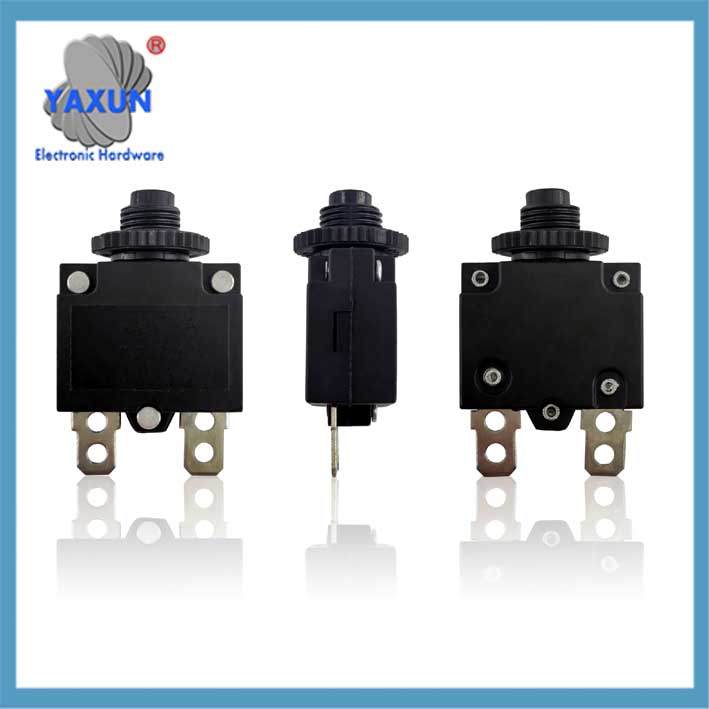

98 Sarjan käsikirja, Automaattinen nollaus moottorin ylikuormitussuoja

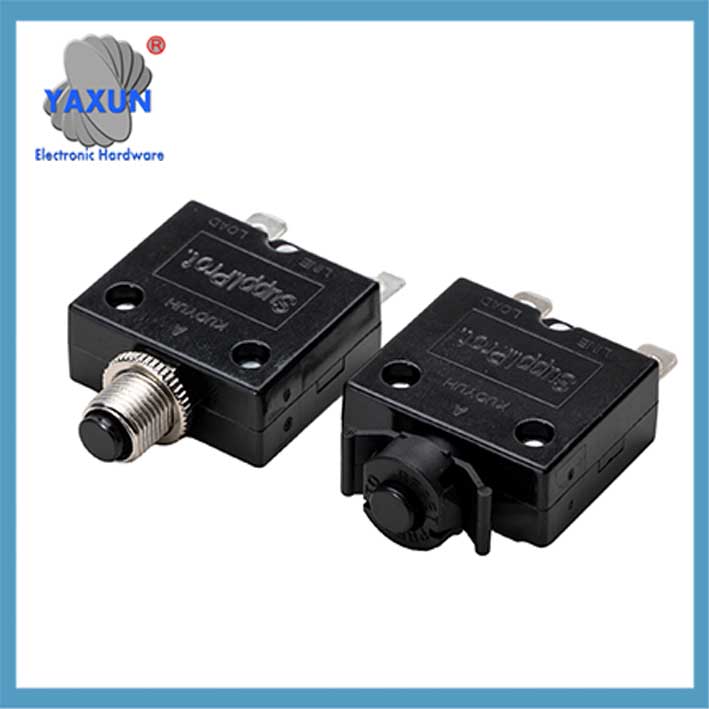

KUOYUH 88 Sarjan moottorin ylikuormitussuoja

minä. Ylikuumenemissuojakytkin (lämpötilasuoja)
Toimintaperiaate ja ominaisuudet
Bimetallisten lämpötila-anturielementtien käyttö, kun lämpötila saavuttaa asetetun kynnyksen, koskettimet avautuvat/sulkeutuvat automaattisesti ja katkaisevat piirin; kun lämpötila laskee, se nollautuu automaattisesti ja jatkaa toimintaansa.
Tyypillisiä malleja: kuten klo 17, 17AM+PTCT, TB02-BB8D sarja, käyttölämpötila 40℃ ~ 160℃, maksimivirta 10A-60A, nimellisjännite 250V, normaalisti suljettu malli, vedenpitävällä tiivistystoiminnolla.
Äänenvoimakkuus ja asennus: Pienikokoinen muotoilu (kuten tasainen asennus), sopii ahtaisiin kohtauksiin, suoraan moottorin käämiin tai lämmityskomponentin pintaan.

‌Ydinsovellusskenaariot‌
Autojen mikromoottorit: kattoluukun moottorit, pyyhkimen moottorit, istuimen säätömoottorit, jne.
Kodinkoneet: pienitehoiset laitteet, kuten tuulettimet, vesipumppujen moottorit, ja sähkötyökalut, joiden on estettävä ylikuumeneminen.
Sytytysjärjestelmässä, se voi sammuttaa moottorin estääkseen ylikuumenemisen aiheuttamat vauriot.

II. Ylikuormitussuoja (KUOYUH moottorinsuoja)
‌Monitoiminen suojamekanismi‌
Ylikuormitussuoja: Tarkkaile virtaa ja laukaisua, kun se ylittää nimellisarvon (yleensä asetettu 1.1-1.3 kertaa).
Oikosulkusuojaus: Katkaise piiri välittömästi, kun virta nousee epänormaalisti (toiminnan aika <0.1 toinen).
Puukotussuoja: Jos virta on edelleen ≥200 % nimellisarvosta käynnistyksen jälkeen, se toimii välittömästi.
Vaihekatkos/epätasapainosuoja: Kun on vaihehäviö tai kolmivaiheinen epätasapaino, se vastaa sisällä 3 sekunti.
Valvoo moottoripiirin läpi kulkevaa virtaa ja avaa piirin, kun virta ylittää ennalta määrätyn rajan.
Mekanismi:
Voi olla lämpöä (käyttämällä bimetallinauhaa) tai sähköisesti, ja laukeaa tietyn viiveen jälkeen käynnistyspiikin mahdollistamiseksi.
Käyttötapaukset:
Suojaa moottoreita jatkuvan ylivirtatilanteen aiheuttamilta vaurioilta, kuten juuttuneen juoksupyörän tai suuren vääntömomentin kuormituksen aiheuttamia.
Esimerkki:
Jääkaapin kompressorin ylikuormitussuoja sammuttaa kompressorin, jos se ylikuumenee tai jos se ei käynnisty.

Teknologian päivitysominaisuudet
Integroitu mikroprosessori, tukee reaaliaikaista ja tarkkaa virran seurantaa, jännite, lämpötila, ja näyttää vian syyn LED-valolla.
Siinä on molemmat viestintätoiminnot (kuten RS485-liitäntä) ja tukee etänollausta ja tiedonsiirtoa.
Yhteensopiva 35 mm kiskoasennuksen kanssa, voi suoraan korvata perinteiset lämpöreleet.

III. Valinta- ja asennuspisteet
Parametrien asetusperiaate
Ylivirtasuojavirta: asetettu 1.5-2 kertaa moottorin nimellisvirta.
Lämpötilasuoja: Nimellisvirta on 0.8 kertaa moottorin nimellisarvo.
Pysäytyssuoja: Kynnys on asetettu 200% nimellisvirrasta, ja toiminta on nollaviivettä.

Yhteensopivuusnäkökohdat
Kun asennat invertterin etupäätä, invertterin lähtötehon on oltava sama, ja nimellisvirta on säädetty maksimissaan väärän liipaisun välttämiseksi.
Maadoitusvaatimukset: Suojan ja moottorin on oltava luotettavasti maadoitettuja (langan halkaisija ≥ 3,5 mm² kuparilanka, maadoitusvastus <10Voi).

IV. Tyypillisten tuotteiden vertailu

Kärki: Mikromoottoreille, integroidut lämpötilakytkimet (kuten klo 17) ovat edullisia kompaktin suojauksen vuoksi; teollisissa skenaarioissa, älykkäät suojat (kuten ARD2) tarvitaan monimutkaisten vikojen käsittelyyn.
