Nollattava sulake (Pptc) on ylivirtasuojakomponentti, jossa on automaattinen palautustoiminto. Valmistettu korkeamolekyylisten polymeerien ja johtavien hiukkasten komposiitista, se katkaisee nopeasti virran, kun piirissä tapahtuu poikkeavuus ja palauttaa johtavuuden automaattisesti vian korjaamisen jälkeen. Seuraavat ovat sen ydinominaisuudet ja toimintaperiaatteet:

PTC -sulake -uudelleensijoitettavat sulakkeet 72 V 0,3A 300MA RXEF030 -sarja 10a , 32DC 16V: ssä

Littelfuse 10A , 32V dc PTC nollattava sulake 16V 4A

Nollattava sulake 30 V PTC polymeeri PPTC DIP JK30 0.5A 0.75A 0.9A 1.1A ~ 10A

minä. Palautettavan sulakkeen toimintaperiaate
Polymeeripositiivisesta lämpötilakertoimesta on tehty uudelleensijoitettavissa oleva sulake (PTC) materiaali. Se katkaisee piirin automaattisesti ylivirta- tai oikosulun sattuessa. Kun piirivika on ratkaistu, Se palauttaa johtamisen automaattisesti, Sulakkeen korvaamisen tarpeen poistaminen.

Kuinka nollattava sulake toimii: Materiaalin PTC-ominaisuuksien hyödyntäminen, se säilyttää suhteellisen pienen vastuksen huoneenlämpötilassa (25°C), tyypillisesti vähemmän kuin 1 ohm. Kun sen läpi kulkeva virta kasvaa ja ylittää materiaalin nimellisvirran, aiheuttaa lämpötilan nousun, sen vastus kasvaa nopeasti megaohmin tasolle. Tässä vaiheessa, sen läpi kulkeva virta on hyvin alhainen, samanlainen kuin avoin piiri, suojaa näin myöhempiä piirejä. Kun piirin kuormitus palautuu normaaliksi, PTC-materiaalin vastus putoaa normaaliarvonsa alapuolelle, ja nollattava sulake palaa johtavuuteen, jolloin piiri voi palata normaaliin toimintaan. Normaali tila: Johtavat hiukkaset muodostavat alhaisen resistanssin polun (tyypillisesti <1Voi) polymeerin sisällä, mahdollistaa vakaan virran.
Ylivirta/ylikuumenemisen liipaisin: Epänormaali virtaus aiheuttaa lämpötilan nousun, saa polymeerin laajenemaan ja rikkomaan johtavan verkon, mikä johtaa äkilliseen resistanssin kasvuun megaohmin alueella ja virranrajoituksessa.
Automaattinen palautus: Kun vika on korjattu, polymeeri jäähtyy ja supistuu, jolloin johtavat hiukkaset voivat yhdistyä uudelleen ja palata alhaisen vastuksen tilaan.

II. Tärkeimmät ominaisuudet
Automaattinen palautus: Tarjoaa tuhansia toistettavia suojausjaksoja ilman manuaalista vaihtoa.
Kaksoissuojaus: Reagoi sekä ylivirtaan että ylikuumenemiseen (ympäristön lämpötila vaikuttaa laukaisukynnykseen).
Nopea vastaus: Millisekuntitason matka-aika, kääntäen verrannollinen vikavirran voimakkuuteen.
Luotettavuus: Luotettavampi kuin kertakäyttöiset sulakkeet ja voidaan käyttää useita kertoja.

III. Tyypit ja parametrit
Pakettityypit:

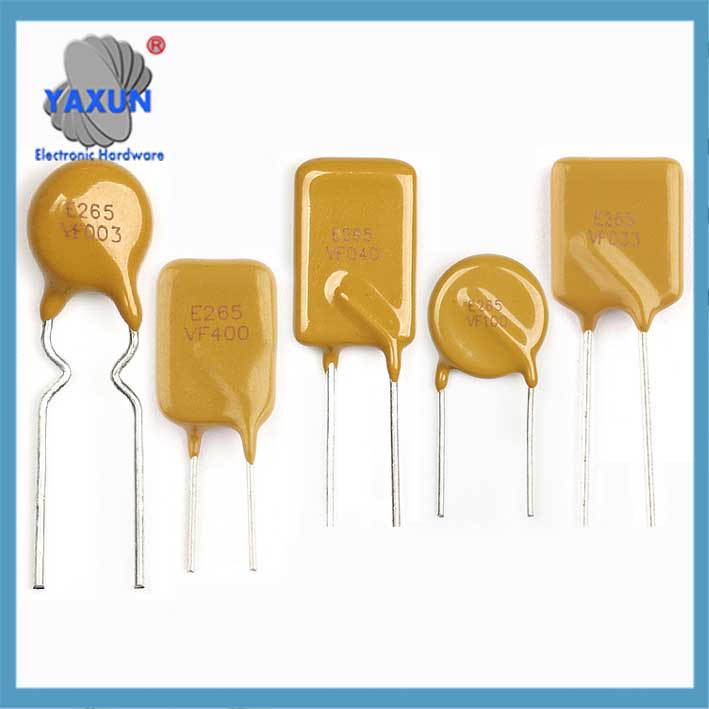

Läpireikä (radiaaliset johdot) ja pinta-asennuslaitteet (Smd, kuten 0805 ja 1206). Ydinparametrit:

Virran pitäminen (ihold): Suurin virta, joka voi virrata jatkuvasti 25 °C:ssa.

Matkavirta (Itrip): Vähimmäisvirta, joka laukaisee suojauksen.

Kestää jännitteen (Vmax): Suurin jännite, jonka nollattava sulake voi kestää suojaustilassa.

ihold: Tunnetaan myös nimellä nimellisvirta, tämä on suurin käyttövirta, jonka nollattava sulake voi virrata jatkuvasti 25°C:ssa. Tämän virran alapuolella, sulake säilyttää alhaisen vastuksen. (Myös, käyttölämpötilan vaikutus Iholdiin tulee ottaa huomioon.)

Kun lämpötila laskee alle 25°C, Ihold kasvaa, samalla kun käyttölämpötila nousee, Ihold pienenee. Suunniteltaessa piirejä, joissa käytetään nollattavia sulakkeita, käyttölämpötila on otettava huomioon.

Kun valitset palautettavaa sulaketta, varmista, että Ihold-virta on suurempi kuin piirin suurin kuormitusvirta, mutta ei ylitä piirin tai laitteen nimelliskuormitusta.

Itrip: Tunnetaan myös laukaisuvirtana, tämä on minimivirta, jolla nollattavan sulakkeen resistanssi alkaa kasvaa 25°C:ssa. Tämä on virran kynnys, jossa nollattava sulake alkaa toimia. Kun virta ylittää I laukaisuvirran, sulake siirtyy suuren resistanssin tilaan, piirin irrottaminen. Tämä I-laukaisupiste on siirtymäpiste, jossa PPTC-resistanssi muuttuu matalasta korkeaksi.
3. Vmax: Tunnetaan myös nimellä nimellisjännite, tämä on suurin jännite, jonka sulake voi kestää 25 °C:ssa. Varmista, että nimellisjännite on suurempi tai yhtä suuri kuin piirin maksimijännite, koska jännitehäviö virtalähteen yli kohdistuu sulakkeeseen, kun myötävirtapiiri oikosuluu.

4. Toiminta-aika: Tämä on aika, joka kuluu sulakkeen resistanssin saavuttamiseen maksimiarvonsa virralla 5 kertaa pidän 25°C:ssa. The “Aika” taulukossa 1 on toiminta-aika, sekunteina ilmaistuna.

IV. Tyypilliset sovellukset
Ylivirtasuojaus: Viestintälaitteet, akkupaketteja, LED-ajurit.
Käänteisen napaisuuden suojaus: Virransyöttöportit.
Ylijännitesuoja: Signaalijohdot tai herkät piirit.

V. Yleiset piirit palautettaville sulakkeille

1. Virran ylivirtasuojapiiri

Liitä nollattava sulake sarjaan virtalinjan tulon kanssa. Jos nimellisvirta ylittyy, sulake laukeaa. (Katso luku 3.)

2. PCB-lähtöliitännät

Esimerkiksi, USB-portille, liitä PPTC sarjaan virtanastan kanssa suojataksesi lähtötehoa.

3. Virran käänteisen napaisuuden suojapiiri

Kun piiri on käänteinen napaisuus, nollattavan sulakkeen läpi kulkeva virta on korkea, lisäämällä sen vastusta ja irrottamalla piiri, suojaa myöhempiä piirejä.

4. IO suojapiiri

Kytke nollattava sulake sarjaan IO-signaalilinjan ja kanssa, yhdessä TVS-diodin kanssa, estää ohjaussirun ylijännitevaurioita.

VI. Valinnan avainkohdat

Valitse piiri piirin käyttöjännitteen perusteella, ympäristön lämpötila, nimellisvirta, ja käyttöaikakäyrä. Esimerkiksi, 48 V piiri vaatii mallin, jonka kestojännite on 60 V tai korkeampi. Virran pienentämistä tulee harkita korkeissa lämpötiloissa. Virtalähde vaatii ylivirtasuojan. Sen käyttöjännite on 24V, sen suurin käyttövirta on 450 mA, ja sen maksimi käyttölämpötila on 50°C. Suojaus vaaditaan 1,4 A:ssa, ja piiri on suojattava 1 sekunnissa 5 A:lla.
Ensimmäinen, koska virtalähde on 24V, virtalähteen Vmax:n tulee olla suurempi kuin 24 V, jollain marginaalilla. Siksi, viisi komponenttia täyttää tämän vaatimuksen.

Toinen, koska piirin suurin käyttölämpötila on 50°C, I hold -arvon tulee olla noin 80% todellisesta nimellisarvosta. Siksi, SMD2920P075TF ja SMD2920P100TF täyttävät tämän vaatimuksen, ylittää vaaditun I pidä = 0.45/0.8 = 0,56 A. Kolmanneksi, käyttöaika: Kun virta on 5A, SMD2920P075TF ja SMD2920P100TF toimivat alle 1 sekunnissa. kuitenkin, nopeampaa ylivirtasuojaa varten, Suosittelemme yleensä SMD2920P075TF:tä sen lyhyemmän käyttöajan vuoksi.

Yaxun Electronics tarjoaa maailmanlaajuisesti patentoituja SMD- ja plug-in PPTC:itä.
SMD-tuotteisiin kuuluvat SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, ja SMD2920P-sarja.

Plug-in-tuotteita ovat HL06, HL16, HL30, HL60, HL130, HL250, ja HL600-sarja.
Yaxun Electronics on erikoistunut EMC-yhteensopiviin nollattavien sulakkeiden suunnittelupalveluihin ja tarjoaa ilmaisia ​​laboratoriotestejä.
