Seuraavassa on yksityiskohtainen analyysi rakenteellisista ominaisuuksista, KSD301/KSD302-lämpötilakytkimen ydinlämpötilan mittauselementin toimintaperiaate ja tekniset kohdat – bimetallinauha:
minä. Bimetallisen lämpötila-anturielementin perusominaisuudet
| ominaisuudet | Tekninen kuvaus |
| Materiaalin rakenne | Kahden metalliseoksen komposiitti, joilla on erilaiset laajenemiskertoimet (kuten nikkelirauta/mangaanikupari), meistetty levymäiseksi ohueksi levyrakenteeksi |
| Toimintaperiaate | Lämpötila nousee → Bimetallinauha deformoituu lämmön vuoksi → Kaaren korkeus muuttuu äkillisesti → Käyttää mekaanista mekanismia pomppimaan välittömästi ja avaamaan ja sulkemaan koskettimet |
| Vastausnopeus | Millisekunnin tason äkillinen hyppytoiminto, jotta vältetään kaarivauriot koskettimissa |
| Lämpötilan tarkkuus | Toleranssi niinkin alhainen kuin ±2℃ (korkean tarkkuuden tyyppi), perinteiset mallit ±3 ~ 10 ℃, määräytyy metallilevyn lämpökäsittelyprosessin mukaan |
| Nollausmekanismi | Kun lämpötila on laskenut, bimetallinauha palaa alkuperäiseen tilaansa ja koskettimet palautuvat automaattisesti (normaalisti suljettu tyyppi sulkeutuu, kun lämpötila laskee, normaalisti avoin tyyppi avautuu, kun lämpötila laskee) |

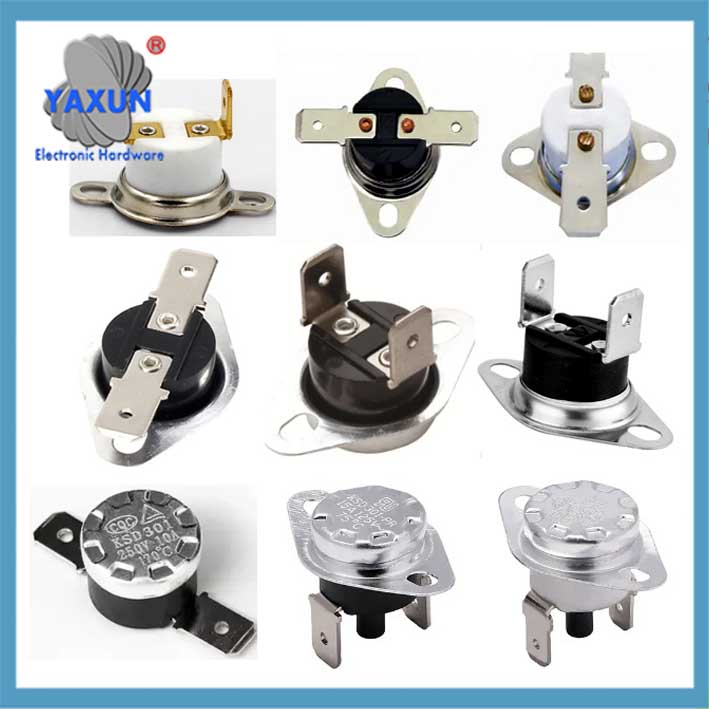

 Normaali avoin KSD301 lämpötilakytkin bimetallinen lämpötila-anturielementti |

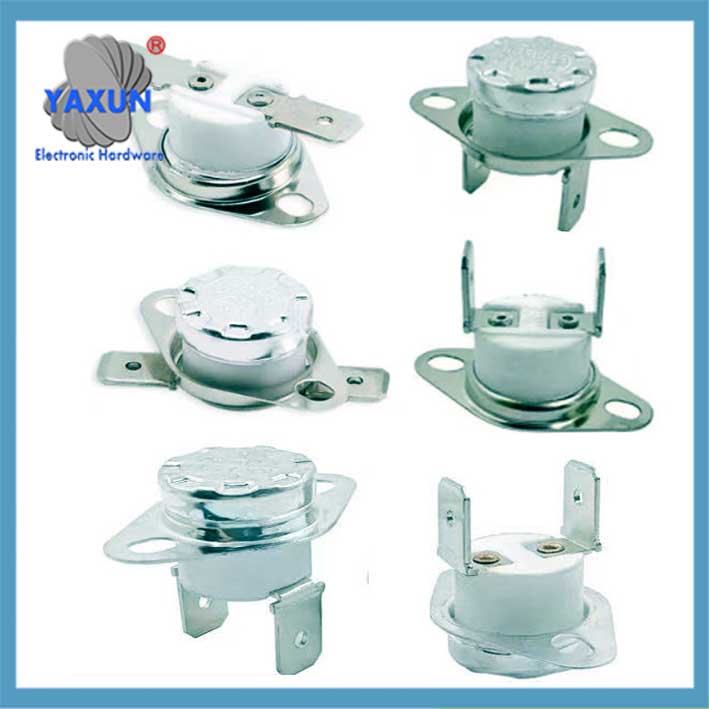

 Korkean lämpötilan rajakytkin KSD301 |

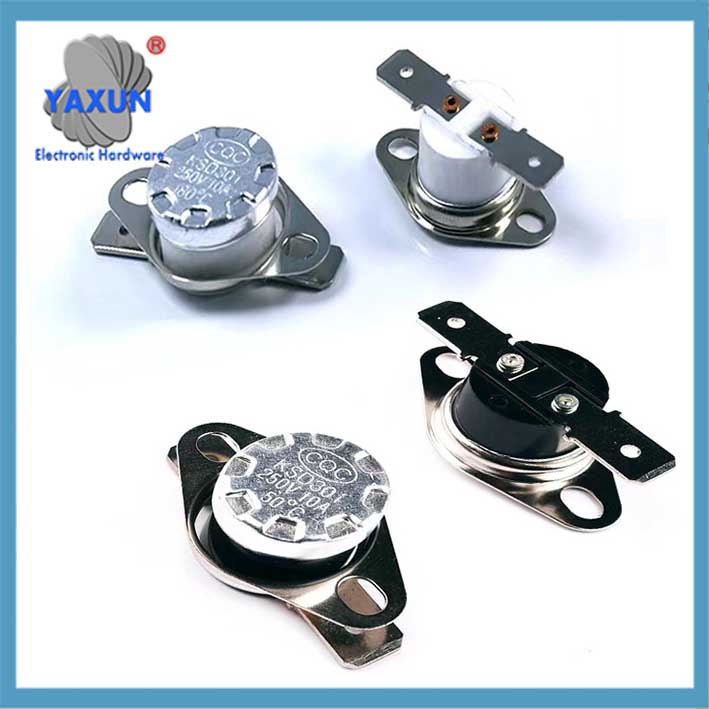

 Bimetallinen lämpötila-anturi KSD301 |
KSD301 lämpötilakytkimen parametrit
II. Työprosessin hajoaminen
merenneito kopioi koodi
kuvaaja LR
A[normaali lämpötilatila] –>|bimetallinauha vapaa ja suora| B[kontakti kiinni/auki]
C[lämpötila nousee toiminta-arvoon] –>|bimetallinauhakaaren korkeuden äkillinen muutos| D[välitön pomppimismekanismi]
D –>|normaalisti suljettu tyyppi| E[koskettimen katkaisupiiri]
D –>|normaalisti avoin tyyppi| F[kosketinkytkentäpiiri]
G[lämpötila laskee nollausarvoon] –>|bimetallinauha palaa suoraan| B
Keskeinen pointti: Bimetallinauhakaaren korkeuden äkillinen muutos on nimen lähde “pikakatkaisin”, varmistamalla, että kosketustoiminto on puhdas eikä sillä ole välitilaa.
III. Tärkeimmät kohdat käyttöä ja huoltoa varten
Vältä mekaanisia vaurioita
Bimetallinauhan puristaminen ulkoisella voimalla on kielletty, koska muodonmuutos aiheuttaa toimintalämpötilan poikkeamisen tai epäonnistumisen.
Lämmönjohtavuusvaatimukset
Asennuspinnan tulee olla tasainen ja puhdas, ja lämpörasvaa tulee levittää, jotta lämpö siirtyy metallinauhaan ajoissa.
Lämpötilarajoitukset
Bimetallinauhan toleranssiraja: lyhytaikainen ≤300 ℃, pitkäaikainen ≤240 ℃ (ylikuumeneminen altistaa metallin väsymiselle).
Kuorman sovitus
Nimellisvirran ylittäminen on ehdottomasti kielletty (kuten 10A malli kytketty 15A kuormaan), koska kaaren korkea lämpötila sintraa bimetallinauhan.
IV. Vikadiagnoosin viite
Kontaktin kiinnitys : Liiallinen kuormitusvirta aiheuttaa kaarihitsausta, ja kuorman yhteensopivuus on tarkistettava ja malli on vaihdettava.
Toiminnan viive : Asennuspinta on huonosti lämpöä johtava tai bimetallinauha vanhenee, joten levitä silikonirasvaa uudelleen tai vaihda komponentti.
Nollausvirhe : Bimetallinauha on vääntynyt ja juuttunut, ja termostaatti pitää vaihtaa kokonaisuudessaan.
▶️ yhteenveto: Bimetalli nauha on “lämpötila-anturi + toimilaite” KSD301: n integroitu komponentti. Sen levynmuotoinen rakenteen suunnittelu ja seossuhde määrittävät suoraan lämpötilan säätötarkkuuden ja luotettavuuden.
