Seuraavassa on bimetallisen KSD301:n ydinero ja valintaopas, KSD9700 normaalisti suljettu (NC) ja normaalisti auki (EI) lämpötilakytkimet, ja kattava teknisten eritelmien ja sovellusskenaarioiden vertailu:
minä. Toimintaperiaate ja tilan määritelmä
| Ominaisuudet | Normaalisti suljettu (NC) | Yleensä avoin (EI) |
| Alkutila | Koskettimet kiinni normaalilämpötilassa (piiri kytketty) | Koskettimet irti normaalilämpötilassa (piiri irti) |
| Laukaisutoiminto | Lämpötila ≥ asetettu arvo → koskettimet irti (piiri irti) | Lämpötila ≥ asetusarvo → koskettimet kiinni (piiri kytketty) |
| Nollausmekanismi | Lämpötila laskee nollausarvoon → koskettimet sulkeutuvat automaattisesti | Lämpötila laskee nollausarvoon → koskettimet katkeavat automaattisesti |
| Symbolit | NC (normaalisti suljettu) | EI (normaalisti auki) |
Sovelluksen ydinlogiikka:
NC tyyppi: “korkean lämpötilan virta pois päältä” (kuten estää moottorin ylikuumenemisen ja palamisen);
EI tyyppiä: “korkean lämpötilan virta päällä” (kuten jäähdytystuulettimen ylikuumeneminen).

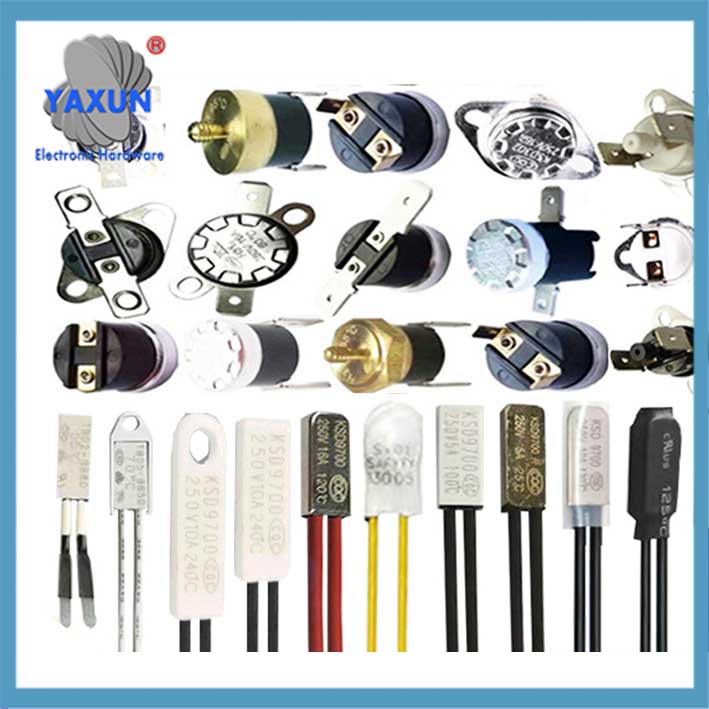

 Normaalisti suljetut ja normaalisti avoimen lämpötilan kytkimet |

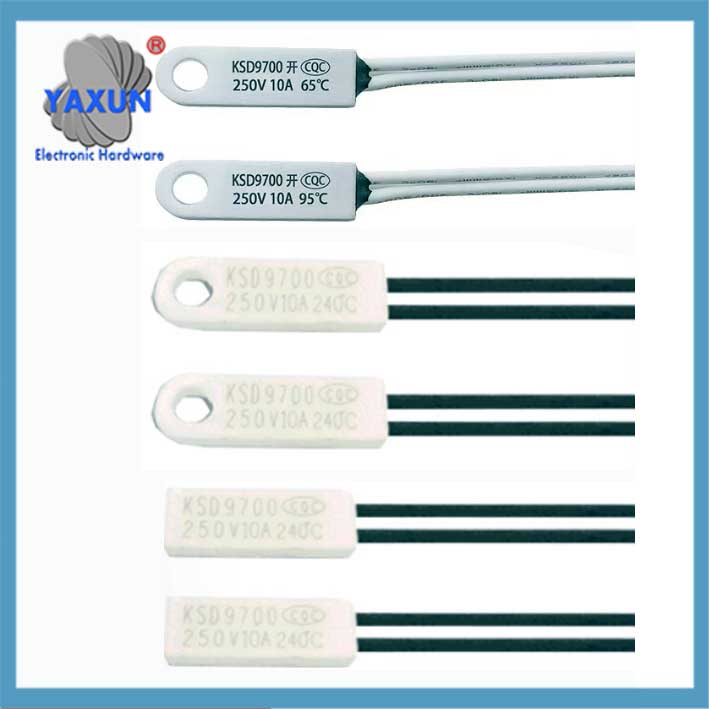

 Normaalisti auki KSD9700 lämpötilan säätökytkin |
 Normaalisti suljettu KSD9700 lämpötilan säätökytkin |
II. Tyypillisiä sovellusskenaarioita
KSD301 lämpötilakytkimen parametrit
| Tyyppi | Soveltuvat varusteet | Suojaustarkoitus |
| NC tyyppi | – Moottorin ylikuumenemissuoja (pesukone, ilmastointilaitteen kompressori) – Kuivumista estävä sähköinen vedenlämmitin – Muuntajan ylikuormitussuoja |
Kun lämpötila ylittää standardin, virransyöttö pakotetaan katkaisemaan laitevaurioiden välttämiseksi |
| EI tyyppiä | – Jäähdytystuulettimen ohjaus (tietokoneen CPU, kaappi) – Lämmittimen ylilämpötilahälytys – Kasvihuoneen lämmitysjärjestelmä |
Aktivoi apulaitteet (kuten tuulettimet/hälyttimet) kun lämpötila ylittää standardin |
III. Tärkeimmät seikat valinnassa
Turvallisuus etusijalla
NC-tyyppi on valittava pakotetun virrankatkaisun skenaarioissa (kuten palontorjunta, sähköiskun esto) jatkuvan virransyötön aiheuttamien onnettomuuksien välttämiseksi korkeissa lämpötiloissa.
Piirisuunnittelun yhteensopivuus
NC-tyyppi on kytkettävä sarjaan pääpiirin jännitteiseen johtimeen, ja NO-tyyppi on yleensä kytketty rinnan ohjausapulaitteiden kanssa.
Tunnistaminen
“B” tai “NC” kuoreen merkitty tarkoittaa normaalisti suljettua tyyppiä, “K” tai “EI” tarkoittaa normaalisti avointa tyyppiä (kuten KSD301-85B tarkoittaa normaalisti suljettua tyyppiä 85 ℃:ssa).
Testin vahvistus
Käytä yleismittaria tunnistamiseen: NC-tyyppi on kytketty normaalilämpötilaan, ja NO-tyyppi kytketään irti normaalilämpötilassa.

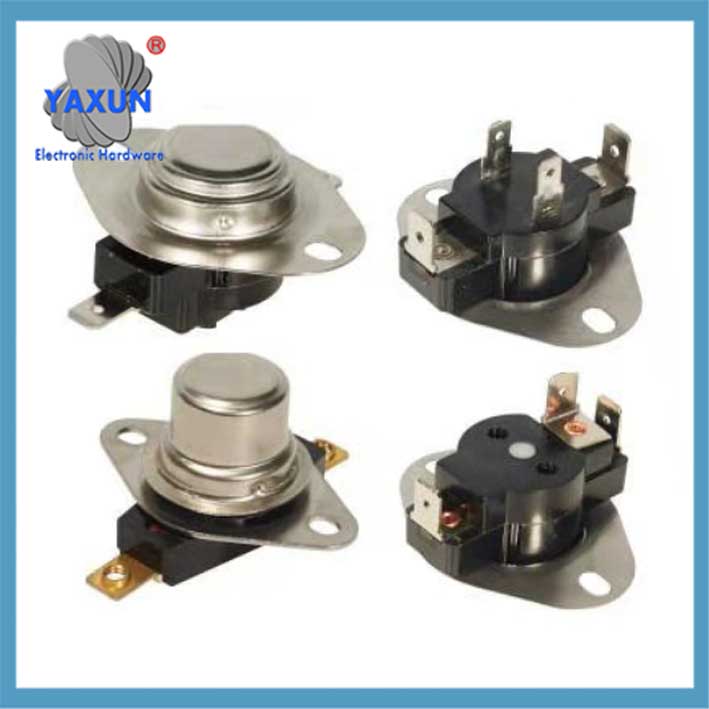

Normaalisti auki KSD301, KSD302 levykytkin
IV. Käyttövirheiden välttäminen
merenneito kopioi koodi
kaavio TB
A[Varustusvaatimukset] –> B{Pitääkö se sammuttaa korkeassa lämpötilassa? }
B –>|Kyllä| C[Valitse NC-tyyppi]
B –>|Ei| D{Pitääkö se käynnistää korkeassa lämpötilassa? }
D –>|Kyllä| E[Valitse tyyppi EI]
D –>|Ei| F[Arvioi suunnittelu uudelleen]
▶️ yhteenveto: NC -tyyppi on “hätäjarru” turvallisuussuojausta varten, eikä mikään tyyppi ole “lämpötilan laukaisin” älykäs hallintaan. Näiden kahden toimintalogiikka on täydentäviä. Valinnan on vastattava tiukasti piiritoimintovaatimuksia (kattava).

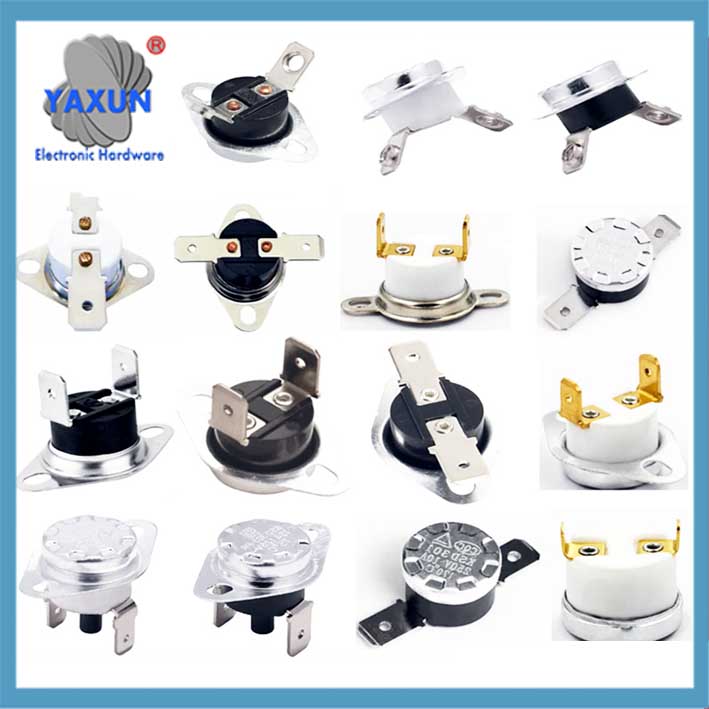

Normaalisti suljettu KSD301, KSD302 lämpötilarajakytkin
