PTC termistorid energiasäästulampide ja liiteseadiste jaoks
PTC termistore kasutatakse elektroonilistes liiteseadistes ja säästulampides eelsoojendus- ja pehmekäivitusseadmetena. Need võivad oluliselt suurendada lampide tsüklite arvu ja eluiga. “YAXUN” on pühendanud üle kümne aasta eelsoojendus- ja pehmekäivitusega PTC termistoride uurimisele ja tootmisele, kogudes ulatuslikke kogemusi. Järgides ärifilosoofiat “Ausus kui sihtasutus, Innovatsioon kui prioriteet,” pakume klientidele stabiilseid ja usaldusväärseid tooteid, meie klientide usalduse teenimine. Meie termistoreid kasutavad maailmakuulsad elektrivalgustusettevõtted, nagu Philips, GE (Hiina), IKEA, Megaman, Osram (Hiina), ja TCL. Aastane toodang ja müük ületavad 100 miljonit ühikut, meil on juhtiv turuosa oma eakaaslaste seas nii kodu- kui ka rahvusvaheliselt.
PTC-termistoreid kasutatakse peamiselt energiasäästulampides ja elektroonilistes liiteseadistes “eelsoojendage pehme käivitus” funktsiooni, parandab oluliselt lambi eluiga ja energiatõhusust. Järgmised on nende põhirakendused ja tehnilised esiletõstmised:
I. Tööpõhimõte
Külm, Madala takistusega faas
Kui ahel käivitatakse, PTC on toatemperatuuril ja madala takistusega (nt., 30-60Oh). Vool voolab läbi PTC hõõgniidi eelsoojendamiseks (tavaliselt võttes 0.4-2 sekundit, et jõuda töötemperatuurini 1160 K), vältides otsese kõrgepingelöögi tekitamist pritsimise ja hõõgniidi kadu.
Kuum, Kõrge takistusega faas
Kui PTC temperatuur jõuab Curie punktini (nt., 75°C-105 °C), selle vastupanu suureneb järsult (mitme tuhande oomini). Vool suunatakse resonantsahelasse, kõrgepinge tekitamine lambi süütamiseks, pehme käivituse protsessi lõpuleviimine.

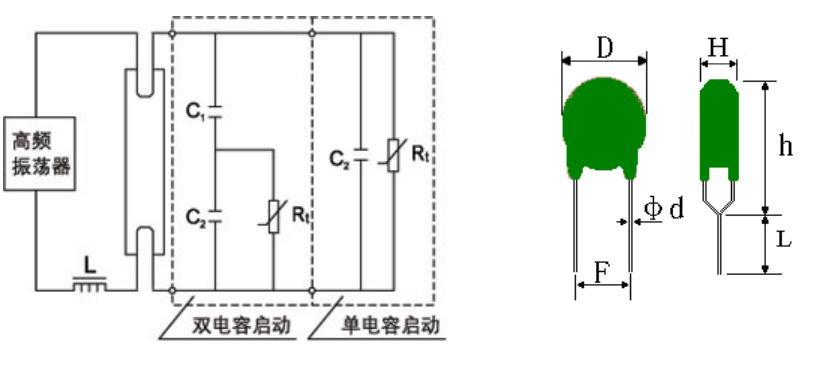

Energiasäästulampide ja liiteseadiste PTC termistoride vooluring
II. Põhilised eelised
Pikendatud lambi eluiga: Eelsoojenduskäivitus pikendab lambi eluiga 4-5 korda.
Vähendatud elektriline stress: Vähendab äkilise kõrgepinge mõju elektroonilistele komponentidele.
Enesetaastumine: Lähtestub automaatselt pärast tõrke kõrvaldamist, asendamise vajaduse kõrvaldamine.
III. Valikuparameetrid ja mudelinäited
| Parameetrid | Tüüpilised väärtused/vahemik | Kohaldatavad stsenaariumid |
|---|---|---|
| Püsiseisundi vastupidavus | 30-300Oh | Madal takistus vähendab soojenemise viivitust |
| Curie temperatuur | 75℃ -105 ℃ | Ühildub erineva võimsusega lampidega |
| Läbimõõt | 4mm-12mm | Valige vooluringi ruumi põhjal |
Rakendusskeem
Nagu on näidatud joonisel: Kui ahel on algselt ühendatud, Rt on toatemperatuuril, selle takistus on palju väiksem kui C2-l. Vool voolab läbi C1, ja Rt moodustab hõõgniidi eelsoojendamiseks ahela. Pärast ligikaudu 0.4-2 sekundit, Rt temperatuur ületab lüliti temperatuuri, Lõhn, ja läheb kõrge takistusega olekusse. Selle takistus on palju suurem kui C2 impedants. C1 ja C2 kaudu voolav vool moodustab ahela, põhjustab LC-resonantsi ja tekitab kõrget pinget, mis valgustab lampi.
Levinud mudelid:
MZ4/MZ5: Sobib väikese ja keskmise võimsusega kompaktlampidele (18W-72W).
WMZ11A: Pühendatud suure võimsusega liiteseadiste jaoks, mille vastupidavuspinge on ≥220V.
IV. Tüüpiline rakendusahel
textCopy Code
+Toiteallikas → C1 → PTC (Rt) → Hõõgniit → C2 → Resonantsahel → Kõrgepinge väljund
C1/C2: Ühenduskondensaatorid, eelsoojendusaja kontrollimiseks töötamine PTC-ga.
V. Kulud ja turg
Hinnavahemik: 0.06-1.5 jüaan/ühik (sõltuvalt mudelist ja ostukogusest).
Peavoolu kaubamärgid: Minzheng, Sanbao, jne., varustavad rahvusvahelisi tootjaid nagu Philips ja GE.
Läbi sobiva valiku, PTC termistorid suudavad tõhusalt lahendada kompaktluminofoorlampide/liiteseadiste käivituskindluse probleeme ja on energiasäästliku valgustustööstuse võtmekomponendid..
Mudelite loend
| Mudeli spetsifikatsioonid | Curie temperatuur | Nullvõimsustakistus | Maksimaalne pinge | Mõõtmed | |
| Tc (℃) | R25℃ (Ω) | Vmax(V) | Dmax | Hmax | |
| SPMZA-4H151RN500 | 75±7 | 150±30% | 500 | 4.5 | 5.0 |
| SPMZA-4H221RN600 | 220±30% | 600 | 4.5 | 5.0 | |
| SPMZA-4H331RM650 | 330±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H401RN650 | 400±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H501RN650 | 500±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H651RN650 | 650±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H102RN650 | 1000±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H152RN650 | 1500±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H202RN650 | 2000±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H302RN650 | 3000±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4H502RN650 | 5000±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4M151RN500 | 105±7 | 150±30% | 500 | 4.5 | 5.0 |
| SPMZA-4M221RN600 | 220±30% | 600 | 4.5 | 5.0 | |
| SPMZA-4M331RM650 | 330±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4M401RN650 | 400±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4M501RN650 | 500±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4M651RN650 | 650±30% | 600 | 4.5 | 5.0 | |
| SPMZA-4M102RN650 | 1000±30% | 650 | 4.5 | 5.0 | |
| SPMZA-4M152RN650 | 1500±30% | 650 | 4.5 | 5.0 | |
| SPMZA-5I151M500 | 85±7 | 150±30% | 500 | 5.5 | 5.0 |
| SPMZA-5I221M650 | 220±30% | 650 | 5.5 | 5.0 | |
| SPMZA-5I331M650 | 330±30% | 650 | 5.5 | 5.0 | |
| SPMZA-5I401M650 | 400±30% | 650 | 5.5 | 5.0 | |
| SPMZA-5I651M650 | 650±30% | 650 | 5.5 | 5.0 | |
| SPMZA-5I102M650 | 1000±30% | 650 | 5.5 | 5.0 | |
| SPMZA-6H151RN600 | 75±7 | 150±30% | 600 | 6.5 | 5.0 |
| SPMZA-6H221RN650 | 220±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H331RN650 | 330±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H401RN650 | 400±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H501RN650 | 500±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H651RN650 | 650±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H102RN650 | 1000±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6H152RN650 | 1500±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6M151RN600 | 105±7 | 150±30% | 600 | 6.5 | 5.0 |
| SPMZA-6M221RN650 | 220±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6M331RN650 | 330±30% | 650 | 6.5 | 5.0 | |
| SPMZA-6M401RN650 | 400±30% | 650 | 6.5 | 5.0 | |
| SPMZA-8H151RN650 | 75±7 | 150±30% | 650 | 8.0 | 5.0 |
| SPMZA-8H221RN650 | 220±30% | 650 | 8.0 | 5.0 | |
| SPMZA-8H331RN800 | 330±30% | 800 | 8.0 | 5.0 | |
| SPMZA-8H401RN900 | 400±30% | 900 | 8.0 | 5.0 | |
| SPMZA-9H151RN650 | 75±7 | 150±30% | 650 | 9.0 | 5.0 |
| SPMZA-9H221RN650 | 220±30% | 650 | 9.0 | 5.0 | |
| SPMZA-9H331RN800 | 330±30% | 800 | 9.0 | 5.0 | |
| SPMZA-9H401RN900 | 400±30% | 900 | 9.0 | 5.0 | |
Võtke meiega ühendust
Ootan teie meili, vastame teile sees 12 tundi väärtusliku teabega, mida vajate.
