Erinevused kiiretoimeliste ja aeglaselt toimivate kaitsmete vahel

Põhierinevused kiiretoimeliste ja aeglaselt toimivate kaitsmete vahel on nende reageerimiskiirus ja rakenduse stsenaariumid: Kiiretoimelised kaitsmed puhuvad tundlike komponentide kaitsmiseks koheselt, samal ajal aeglaselt toimivad kaitsmed viivitavad puhumisega, et taluda voolusid.

Peamiste erinevuste analüüs

Puhumisomadused ja reageerimiskiirus.

Kiiresti toimivad kaitsmed:

Neil on väga kiire reageerimisaeg, puhub millisekundite jooksul (tavaliselt 0,1 ms-5 s) kui tekib ülevool. Need sobivad täppiselektrooniliste komponentide, näiteks IC-kiipide ja pooljuhtseadmete kaitsmiseks. (UL standard).

Need järgivad Joule'i kütteefekti (Q = I²Rt), on lihtsa kaitsme konstruktsiooniga, ja kasutage kiireks soojusjuhtimiseks kitsa läbilõikega metalltraati.

Need on tundlikud hetkevoolude suhtes ja ei talu sisse-/väljalülitamise või mootori käivitamise ajal liigvoolusid.

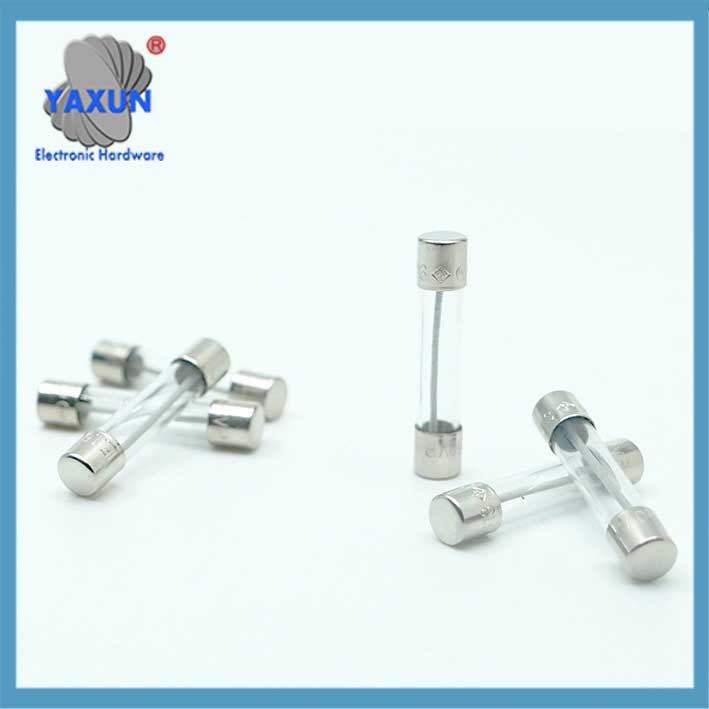

Erinevused kiiretoimeliste ja aeglaselt toimivate kaitsmete vahel

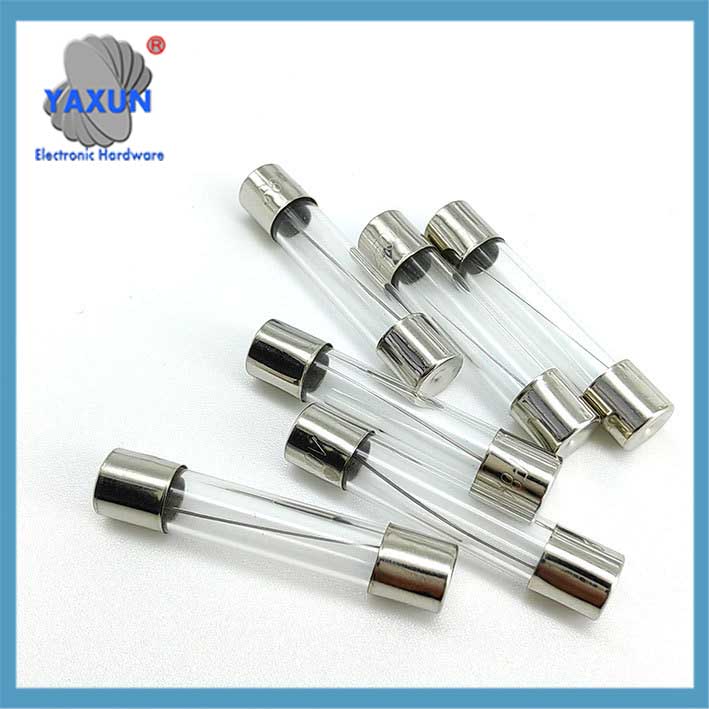

Kiire ja aeglase läbipõlemisega kaitsmete valik ja rakendamine

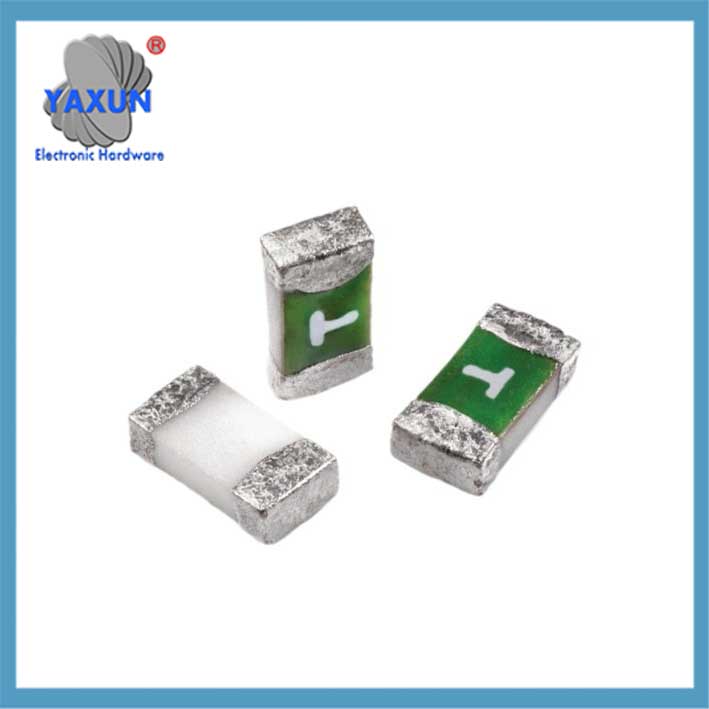

Kiire ja aeglase toimega kiibikaitsmete rakendused

Aeglase toimega kaitsmed:

Nad taluvad lühiajalisi liigvoolusid (nt., 7 korda nimivool 0.5-3 sekundit mootori käivitamisel). .
Sellel on viivitusfunktsioon, taking 5 juurde 10 seconds to fuse at 2 korda nimivool, and can withstand short-term high-current surges (such as motor starting currents up to 7 korda nimivool).
It has a high melting heat value, achieving delayed fuse opening through heat absorption in quartz sand or a spiral design.

Fast-blow applications:
Resistive load circuits (elektrilised kütteseadmed, LED valgustus);
Protection of sensitive semiconductor devices (such as MOSFETs and lithium battery packs for short-circuit protection);
Resistive loads (elektrilised veekeetjad, riisikeetjad);
Protection of sensitive circuits such as lithium battery packs and circuit boards;
Applications requiring rapid interruption of short-circuit currents.

Slow-blow applications:
Inductive/capacitive loads (mootorid, lülitustoiteallikad);
Applications requiring surge protection (such as magnetizing surge protection for transformers over 100kVA);
Inductive/capacitive circuits such as motors, toiteallikad, and inverters;
Equipment subject to startup inrush current (nagu lülitustoiteallikad ja trafod);
Impulssvoolu taluvust nõudvad keskkonnakeskkonnad.

Kaitsefunktsioonide erinevused Kiiresti läbipõlevad kaitsmed: Tagage ainult lühisekaitse ega suuda eristada ülekoormust ja siirdeimpulsse. .
Aeglaselt põlevad kaitsmed: Tagage nii ülekoormuse kui ka lühisekaitse, kasutades I²t väärtust (voolu ja aja ruudu integraal) energia määramiseks. .

Põhiparameetrid ja valik Võtmepunktid
I-T kõverate erinevused
Kiiresti läbipõlevatel kaitsmetel on järsem kõver, sulamisajaga ≤0,1 s nimivoolust 2x suuremal; aeglaselt põlevatel kaitsmetel on lamedam kõver, vastupidavusajaga ≥10s nimivoolust 2x suuremal.
Vahetusrisk
Aeglaselt läbipõleva kaitsme asendamine kiiresti läbipõleva kaitsmega võib põhjustada seadme käivitumise ebaõnnestumise; replacing a fast-blow fuse with a slow-blow fuse may increase the risk of damage to sensitive components.
‌Cost and Structure‌
Slow-blow fuses are more expensive due to their special alloys or complex structures.

‌Selection Considerations‌
‌Parameter Calculation Priority‌:
Verify that the I²t value of the circuit’s maximum surge is less than the fuse’s withstand value (näiteks, a power supply must pass a 15A/150ms surge test). .
The interrupting capacity must be higher than the system’s maximum short-circuit current (nt., for a 35kA short-circuit, choose a 50kA interrupting capacity). .

Common Misconceptions‌:
High temperatures can cause the rated current of a slow-blow fuse to drop by 30%. .
Misusing a fast-blow fuse in a UPS can cause false tripping (one case resulted in losses of 1.8 miljonit jüaani). .
Experiments show that when a lithium battery short-circuits, the probability of thermal runaway caused by a slow-blow fuse is eight times higher than that of a fast-blow fuse.
In inverter testing, misusing a slow-blow fuse can increase the module damage rate from 1% juurde 37%.
