NTC temperatuuriandurid aku haldamiseks

Akuhaldussüsteemides (BMS), NTC (Negatiivne temperatuurikoefitsient) temperatuuriandurid on põhikomponendid täpse temperatuuri jälgimise ja soojusjuhtimise saavutamiseks. Iseloomustab nende kõrge tundlikkus, madalad kulud, ja kompaktne suurus, need moodustavad kriitilise kaitseliini aku ohutuse tagamiseks, esitus, ja pikaealisus.

Uus energia CCS energiasalvestuspatarei NTC temperatuuriandur

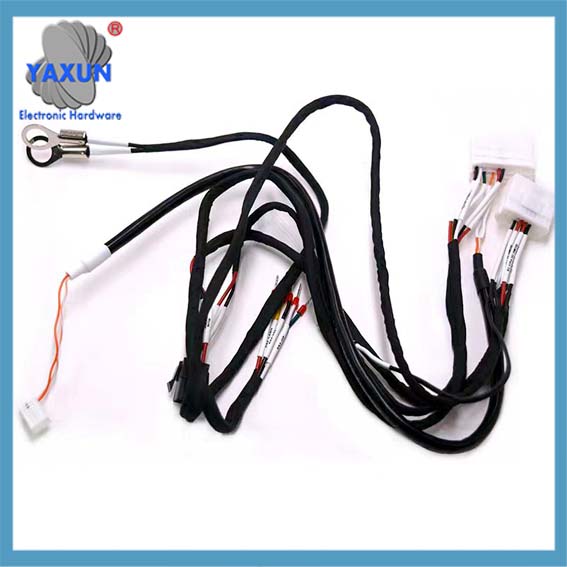

Aku pinge & Temperatuurianduri rakmete klemmid — temperatuuriandur

NTC ja PT100 temperatuuriandurid – aku temperatuuri anduri rakmete klemmid

Allolev diagramm illustreerib NTC-andurite keskset rolli ja töövoogu BMS-is:
vooskeemi TD
alagraaf A [Temperatuuri jälgimise kiht]
A1[NTC anduri juurutamine<br>(Rakud/moodulid/siinid)]
lõppu

alamgraafik B [BMS-i juhtimiskiht]
B1[BMS-i põhikontroller]
lõppu

alamgraaf C [Soojusjuhtimise täitmiskiht]
C1[Vedelik/õhkjahutussüsteemid]
C2[Laadimise/tühjenemise juhtimine]
C3[Kõrgepinge releed]
lõppu

A1 — “Reaalajas temperatuuriandmed” –> B1

B1 — “Juhtkäsud” –> C1
B1 — “Juhtkäsud” –> C2
B1 — “Juhtkäsud” –> C3

C1 — “Käivitage jahutus/küte” –> A1

🎯 Põhifunktsioon: Koostalitlusloogika BMS-iga
NTC andurid vastutavad temperatuuriandmete kogumise eest, samas kui BMS kasutab neid andmeid intelligentsete otsuste tegemiseks, luues seeläbi suletud ahelaga juhtimissüsteemi:

Optimaalsete töötingimuste säilitamine (25–35°C): BMS käsib jahutus-/küttesüsteemil töötada väikese võimsusega, tagades aku funktsioneerimise optimaalses temperatuurivahemikus, et tagada laadimise/tühjenemise tõhusus ja tsükli eluiga.

Mõõduka temperatuuri reguleerimine (35–45°C): Kui temperatuurid tõusevad, BMS suurendab ennetavalt soojuse hajumise võimsust ja vähendab laadimiskiirust, et hoida ära kõrgendatud temperatuurid kiirendamast aku lagunemist.

Kõrge temperatuuri kaitse (45–65°C ja üle selle): Kui temperatuur ületab ohutusläve (nt., 60°C), BMS käivitab häire ja piirab tühjendusvõimsust; kui see ületab kriitilise piiri (nt., 65°C), see katkestab kohe kõrgepingeahela, et vältida termilist äravoolu.

Madala temperatuuriga eelsoojendus (≤10°C): BMS aktiveerib küttesüsteemi; tavalised laadimis- ja tühjendustoimingud jätkuvad alles pärast seda, kui aku temperatuur on tõusnud tagasi ohutusse vahemikku (nt., üle 15°C), vältides sellega madalal temperatuuril laadimisest põhjustatud liitiumkatmist, mis võivad akuelemente kahjustada.

📍 **Peamised kasutuselevõtukohad ja valikukriteeriumid**
NTC andurid on strateegiliselt paigutatud mitmesse kriitilisse kohta akupaki sees, et võimaldada kõikehõlmavat temperatuuri jälgimist.

Liitiumpatareide temperatuuriandurid PT1000 ja PT100

💡 **Optimeerimisstrateegiad ja uued tehnoloogiad**
Kuna tehnoloogia areneb, NTC-andurite rakendamine akuhaldussüsteemides (BMS) on pidevas optimeerimises:

**Anduri paigutuse optimeerimine:** Uuringud on näidanud, et kasutades CFD simulatsioone ja algoritmilist optimeerimist andurite arvu ja paigutuse täpsustamiseks., näiteks on võimalik sensorite arvu vähendada, alates 40 kuni 20-ni – ohutust kahjustamata. See lähenemisviis vähendab tõhusalt kulusid ja lihtsustab juhtmestiku paigutust. Lisaks, selline optimeeritud paigutus võib lühendada kiirlaadimisaega 15% and boost the battery pack’s available energy by nearly 20% in low-temperature environments, thereby conclusively validating the superiority of a “lean yet precise” deployment strategy.

**Integrated Design:** NTC sensors are increasingly being directly embedded into the Cell Connecting System (CCS) integrated busbars, where they are integrated alongside voltage and current sensing lines. This design not only enhances the overall integration density of the battery pack and conserves space but also enables more precise monitoring of heat sources.

**High Reliability and Miniaturization:** To meet automotive-grade requirements, manufacturers have introduced highly reliable NTC sensors—such as Murata’s NCU series—that feature a footprint approximately 80% smaller than previous models, muutes need ideaalselt sobivaks suure tihedusega integraaltrükkplaatide jaoks. Samaaegselt, tootjate, nagu TE Connectivity, pakutavad andurid kasutavad õli- ja kõrge temperatuurikindlat fluoroplastist pakendit, võimaldades neil taluda elektrimootorite ja akukomplektide karmi töökeskkonda.

**Funktsionaalsed ohutuse kaalutlused:** Tipptasemel BMS-i disainides, kasutatakse üleliigseid ja sõltumatuid mõõtmismeetodeid. Näiteks, NTC pingejaguri ahelast saadud temperatuurinäitude võrdlemisel sõltumatu tee temperatuurinäitudega (nagu bleed takisti), temperatuuriandmete täpsust saab ristvalideerida, täites seeläbi ASIL-D – kõrgeima funktsionaalse ohutuse terviklikkuse taseme – nõuded.

Kokkuvõttes, NTC temperatuuriandurid toimivad “närvilõpmed” mille kaudu BMS tuvastab aku “kehatemperatuur.” Nende täpsed mõõtmisandmed ja pidevalt optimeeritud kasutuselevõtustrateegiad on tõhusa soojusjuhtimise saavutamiseks üliolulised, aku eluea pikendamine, ja termilise põgenemise vältimine.

Kui olete huvitatud NTC-andurite konkreetsetest kinnitusmeetoditest teatud elemenditüüpidele (nt., silindriline, prismaatiline, või kotirakud), või kui soovite süveneda seotud vooluahela konstruktsioonide üksikasjadesse, palun andke mulle sellest teada.
