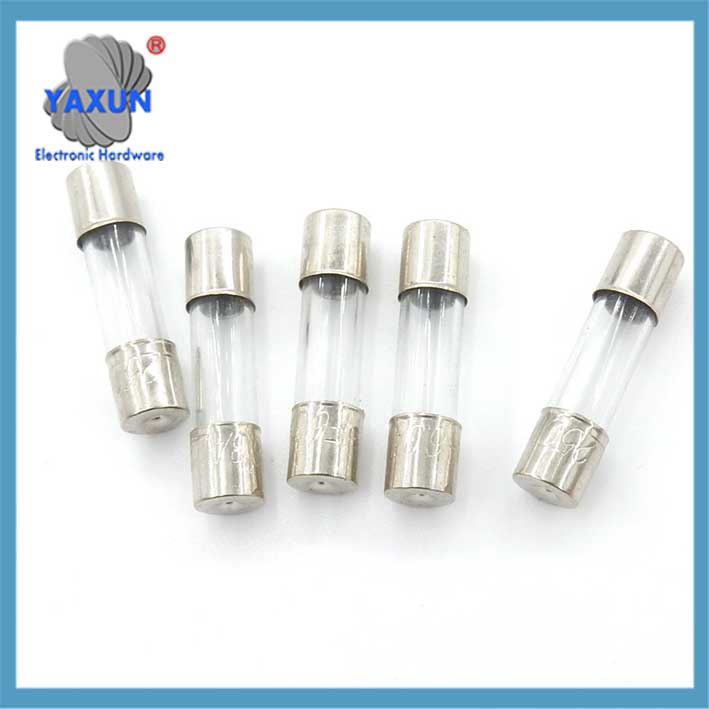

Klaas & Hiinas valmistatud keraamiline 5 × 20 kaitsmetoru

Selle kohta on üsna palju teavet 5*20 kiire ja aeglase toimega aksiaalne kaitse pliiga. See on silindriline klaasist või keraamilisest torukujuline kaitsme läbimõõduga 5 mm ja pikkusega 20 mm: nimivool on vahemikus 0,1A kuni 30A, ja nimipinge on tavaliselt 250V/125V.

Pange tähele, et kasutaja võib olla elektroonikainsener või hoolduspersonal, ning peab eristama kiire ja aeglase toimega tüüpe. Tähtede identifitseerimise reegel tootemudelis: F tähistab kiiretoimelist ja T aeglast toimet. Näiteks, F1A250V on kiiretoimeline tüüp nimivooluga 1A. See teave on õige valiku jaoks ülioluline, eriti aeglase toimega tüüp sobib mootori koormustele.

Ohutussertifikaadi osas, seda tüüpi kaitsmetel on tavaliselt CCC, UL ja muud sertifikaadid. Eksporttoodete kujundamisel peavad kasutajad pöörama erilist tähelepanu. Paigaldamisel on kaks peamist vormi: koos tihvtide ja kaitsmehoidjatega. Välistingimustes kasutatavad veekindlad tüübid nõuavad spetsiaalseid veekindlaid kaitsmehoidjaid.

Hinnategureid ei saa ignoreerida. Hulgi ostes, ühe tüki hind võib olla nii madal kui $0.02, kuid veekindlate funktsioonidega kaitsmehoidikud lähevad kallimaks. Kui kasutaja ostab hulgi, see teave võib olla oluline.

Littelfuse kaitse 0314.250 5x20 mm tavaline mudel Kiiretoimeline keraamiline kaitsmetoru

Littelfuse Littelfuse klaaskaitsme toru 0313004.MXP 6x30mm 3AG torukujuline kaitsme

Littelfuse kaitse 0477.500 500V kõrgepinge väike keraamiline torukaitse 5X20

Järgmine on kokkuvõte põhiteabest ‌5 × 20 mm kaitsmete‌ kohta, sealhulgas spetsifikatsioonid, tüübid, valikupunktid ja rakendusstsenaariumid:
🔧 ‌ mina. Põhilised spetsifikatsioonid

II. Kiire ja aeglase katkestuse tüüpide eristamine

‌💡 ​​‌Näidismudel‌:
Kiire vaheaeg: F1A250V 5×20 (1A/250V kiire katkestus)
Aeglane paus: T3.15A250V 5×20 (3.15A/250V aeglane katkestus)

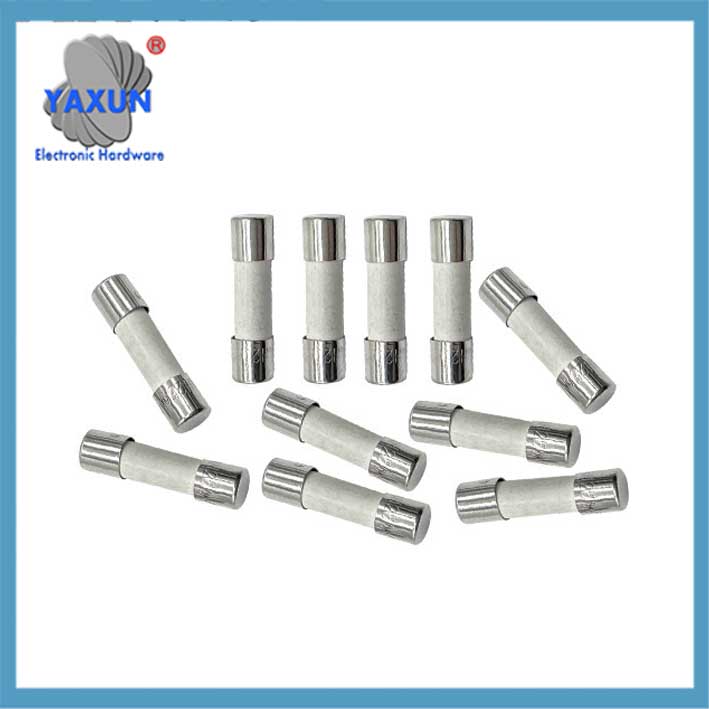

20Keraamiline kiiretoimeline kaitse 5mm x 20mm

T0,5A~30A L250V 5x20mm 0,5A 250V Aeglaselt puhuv kaitse, klaas, aeglase toimeajaga

Klaaskaitsmed 0.5 ~30 amprit 20 Mm X 5 Mm Sest 12 Kuni 250 V

⚠️ ‌III. Valiku põhipunktid

Praegune sobivus:
Nimivool ≥ vooluahela maksimaalne töövool × ‌1,5–2 korda‌ (liigpinge ühilduv);
Mootori koormused peavad olema aeglase katkestusega (T) valekaitsmete vältimiseks käivitamise ajal.
Pinge sobitamine:
Kaitsme nimipinge peab olema ‌≥ vooluringi maksimaalne pinge‌.
Sertifitseerimismärk:
Ohutussertifikaadid, näiteks CCC, UL, ja VDE‌ tuleb läbida (toote märgistamise või pakendamise juhised).

🔌 ‌IV. paigaldus ja tarvikud
Nööpnõela tüüp:
Pin koos pliiga (otsene keevitamine)
Pliid pole (tuleb kasutada koos kaitsmehoidikuga)
Kaitsmehoidja:
Veekindel tüüp (näiteks H3-520E, sobib välivarustuseks)
Standardne pistikupesa tüüp (nagu ST 4-HESI, tööstuslik klemmiplokk)

💎V. bränd ja hinnaviide

⚠️ ‌Vale asendamise oht‌:
Keela kiire paus, et asendada aeglane paus (nagu mootoriahel), vastasel juhul põhjustab käivituspinge kaitsme läbipõlemise;
Vahetamisel, praegune, pinge ja kaitsme tüüp peavad olema rangelt sobitatud.
