Ülevoolukaitse | 5×20 6×30 mm Kassettkaitsmed

Liigvoolukaitse elektrikaitsmed on vooluahela kaitseseade, mis katkestab ebatavalise voolu sulavmehhanismi kaudu. Selle põhifunktsioon on kaitsme kaitsmine, kui vool ületab nimiväärtuse, et kaitsta tagaseadmeid. Allpool on üksikasjalik selgitus klassifikatsiooni ja omaduste kohta:

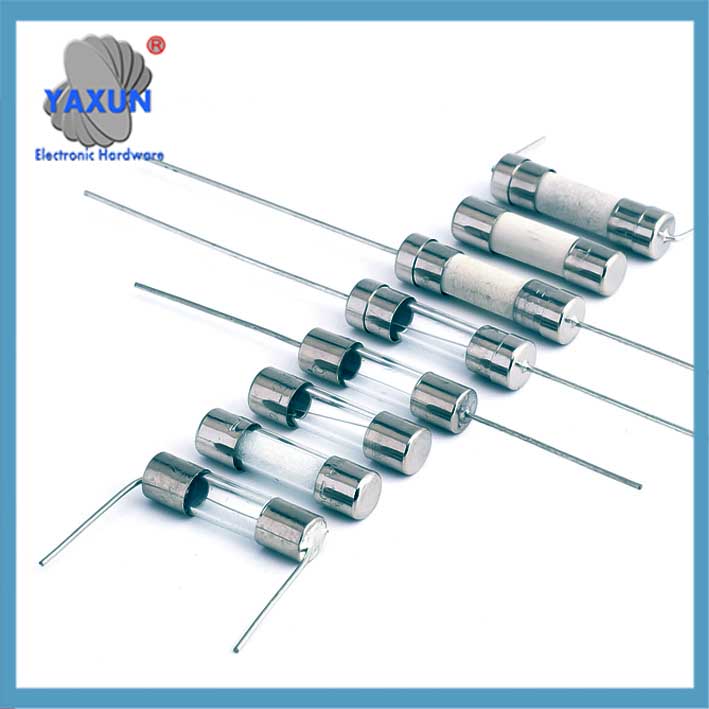

6×30 keraamiline kaitsme ülevoolukaitseseade

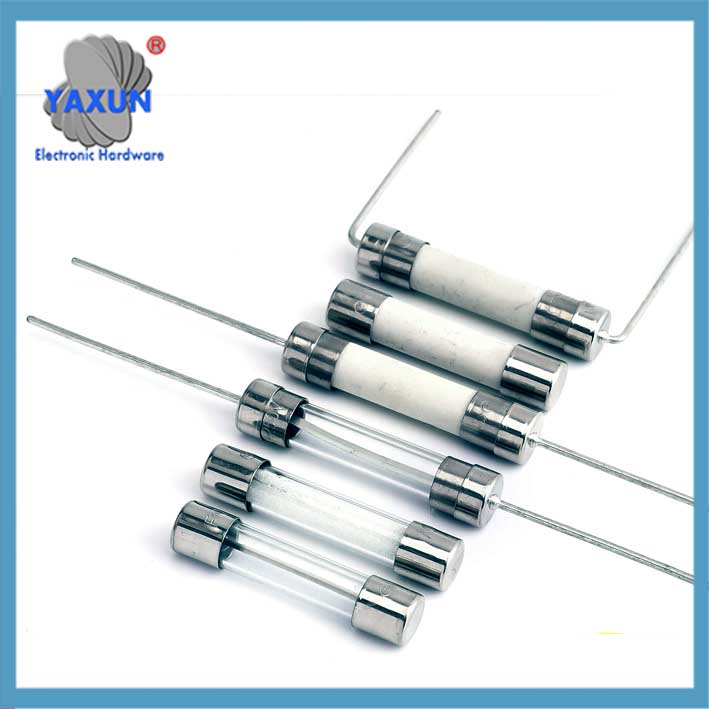

5×20 klaaskaitsme ülevoolukaitseseade

3.6×10 mm Kassett Kaitsmed liigvoolukaitseks

Traditsiooniline kaitsme tüüpi kaitse
Tööpõhimõte:
Kui vool ületab piiri, metallisula sulab Joule'i soojusefekti tõttu ja ühendab vooluringi lahti, mis on ühekordne kaitseseade. Tüüpiline reageerimisaeg on millisekundites, ja lühisekaitse nõuab kiiret sulatamist (näiteks klaastoru kaitsme sulamisaeg ≤40ms) ‌. Sulatav link:
Kaitsme sisaldab väikest, juhtiv traat või riba (sulav link) kavandatud sulama või aurustuma, kui seda läbiv vool ületab selle nimivõimsuse.
Ülevoolukaitse:
See sulamistegevus avab vooluringi, elektrivoolu katkestamine ja edasiste kahjude vältimine.
Ühekordseks kasutamiseks:
Kaitsmed on mõeldud ühekordseks kasutamiseks ja need tuleb pärast vooluahela katkestamist välja vahetada.

Töökindlus: Kaitsmed on tuntud oma töökindluse poolest liigvoolude katkestamisel.
Kulutõhusus: Võrreldes teiste liigvoolukaitseseadmetega on need üldiselt odavad.
Lihtsus: Disain on lihtne, muutes need hõlpsasti mõistetavaks ja kasutatavaks.
Mitmekesisus: Kaitsmeid on erineva suurusega, kujundid, ja praegused reitingud, mis sobivad erinevate rakendustega.
Tüübid: Kaitsmed on liigitatud erinevatesse klassidesse (nt., L, RK1, RK5, T, J, CC, jne.) konkreetsete liigvoolustsenaariumide ja jõudlusnõuete käsitlemiseks.

Tüübid ja struktuurid, lisandmooduli tüüp: kasutatakse tavaliselt autotööstuses, vool 1-120A, jagatud neljaks spetsifikatsiooniks üliväikesest kuni suureni.
SMD tüüp: SMD pakend, sobib suure tihedusega PCB jaoks, mis sisaldab kvartsliiva kaarkustutusainet.
Klaastoru tüüp: läbipaistev kest on mugav kaitsme oleku jälgimiseks, vool 0,5-80A.

Peamised parameetrid Nimivool/pinge: näiteks 250V/10A aeglase katkestusega tüüp, seda tuleb vähendada vastavalt 75% (UL standard) või 90% (IEC standard) tegelikust voolust.
Sulamisomadused: kiire vaheajaga tüüp (lühisevastane) ja aeglase vaheajaga tüüp (tõusuvastane).

Millal kaitsmeid kasutatakse?
Haruahelad:
Kaitsmeid kasutatakse tavaliselt majapidamis- ja kaubanduslikes elektrisüsteemides üksikute vooluahelate kaitsmiseks.
Seadmete kaitse:
Neid saab kasutada seadme teatud komponentide kaitsmiseks, nagu trafod või trükkplaadid.
Viivitusega ja kiire toimega:
Kaitsmeid saab konstrueerida viivitusrakenduste jaoks (nt., induktiivkoormuste jaoks, millel on suur sisselülitusvool) või kiiretoimelised rakendused (nt., takistuslike koormuste jaoks).

Isetaastuv kaitse (Pptc) Tegevusmehhanism
Valmistatud kõrgmolekulaarsest polümeerist ja juhtivatest osakestest, vaik paisub kuumuse toimel, kui tekib liigvool, tee blokeerimine, ja jahtub, et taastada madal takistus pärast tõrke kõrvaldamist‌1011. Reageerimiskiirus on pöördvõrdeline voolutugevusega (nagu näiteks 0805 pakett teise taseme kaitse)‌.

Võrreldes traditsiooniliste kaitsmetega

Ülevoolustsenaariumide näited:
Lühised:
Kui kaks või enam juhti puutuvad kokku, voolu jaoks madala takistusega tee loomine, tekib lühis.
Ülekoormused:
Kui vooluringi rakendatakse pikema aja jooksul selle võimsusest suurema vooluga, seda peetakse ülekoormuseks.
Maandusvead:
Kui elekter voolab pingestatud juhtmest maasse (maa), seda nimetatakse maandusrikkeks.
Kaare vead:
Need on ohtlikud elektrilahendused, mis võivad tekkida juhtmestikus või elektrikomponentides.
Piirangud:
Asendamine: Kaitsmed vajavad pärast läbipõlemist väljavahetamist, mis võib olla ebamugav.
Ei ole lähtestatav: Erinevalt kaitselülititest, kaitsmeid ei saa lähtestada ega uuesti kasutada.
Ei pruugi olla nii täpne: Kaitsmed ei pruugi pakkuda voolu katkestamisel sama täpsust kui mõned kaitselülitid.
Kokkuvõtteks, kaitsmed on elektriohutuse oluline osa, pakkudes usaldusväärset ja kulutõhusat viisi vooluahelate ja seadmete kaitsmiseks liigvooluohtude eest.
