PTC termistory pro vytápění na konstantní teplotu

Přehled produktu
The constant temperature heating characteristics of PTC thermistors for constant temperature heating are determined by the material properties. The principle is that when power is applied to the PTC thermistor, self-heating causes the component’s temperature to rise, causing the resistance value to enter the transition region and the current to drop rapidly. Consequently, the surface temperature of the PTC thermistor remains constant. Tato teplota závisí pouze na teplotě Curie PTC termistoru a aplikovaném napětí, a je do značné míry nezávislý na okolní teplotě.

PTC ohřívače s konstantní teplotou jsou topná zařízení navržená tak, aby využívala charakteristiky ohřevu s konstantní teplotou PTC termistorů. Nízký- a aplikace pro středně výkonné vytápění, PTC ohřívače nabízejí výhody oproti tradičním topným tělesům, jako je vytápění na konstantní teplotu, žádný otevřený oheň, vysoká účinnost přeměny tepla, minimální vliv napětí napájení, a dlouhá životnost. Jejich použití v elektrických topných zařízeních je stále více upřednostňováno r&D inženýři.

PTC thermistors for constant temperature heating can be manufactured in a variety of shapes and specifications. Mezi běžné tvary patří disky, obdélníky, proužky, prsteny, and honeycomb pores. Combining the above-mentioned PTC heating elements with metal components can create various high-power PTC heaters.

Návrh aplikace
Využití principu topení konstantní teploty termistorů PTC, these devices can be designed for applications such as hair straighteners, Vlasové klipy, Vlasové klipy, perms, perms, keramická perm, vlasy kleště, Curling Irons, Elektrické hřebeny, negativní iontové vlasy natáčky, Massagery, Repelenty komárů, Repelenty komárů, Výdejní výdejníky komárů, Volné výdejní výdeje, Výdejní výdejní stanice, Horké tavené lepicí zbraně, heated foot baths, laminování strojů, termoskové šálky, water boilers, kávové stroje, Ohřívače kávy, Kávové ohřívače, výdejní výdejní stanice, Výdejní a studené výdejní výdejní stanice, Ohřívače mléka, ohřívače vody, shower heaters, Elektrické komáry repelenty, Ohřívače rukou, sušičky, elektrické horké desky, Elektrické žehličky, elektrické páječky, electric thermal adhesives, Curling Irons, sprchy, fan heaters, drying rooms, elektrické ohřívače, elektrické ohřívače, air conditioning systems, air conditioning heating systems, space heaters, air heating systems, hot water kettles, Sušičky obuvi, shoe drying devices, ohřívače nohou, elektrické topné desky, Analyzátory spektra, Terapie spektra, Fyzikální terapeutická zařízení, Infračervené zahřívání, sušičky prádla, Karburátory motocyklů, elektrické zvlhčovače, topení odolné proti vlhkosti pro elektrické nástroje, small crystal device constant temperature baths, inkubátory s konstantní teplotou, Elektronické termoskové láhve, Izolované krabice, Izolované šálky, Izolované podnosy, Izolované skříňky, insulated tables, elektrické topné desky, termoterapeutické přístroje, automaty na horkou kávu, parní kosmetické procedury, voskové tavení, Generátory páry, zvlhčovače, zvlhčovače, Čokoládové extrudéry, hot packs, elektrické páječky, akupunktura, močové katétry, ohřívače nohou, sušičky rukou, Stroje na bonbóny bavlny, Massagery, liquefied gas cylinder heating, malé teplé ohřívače vzduchu, sušičky vlasů, pokojové ohřívače, sušičky, suché skříně, sušičky prádla, průmyslové sušící zařízení, Electric dust collector hopper heater, train locomotive electric heater, ohřev formy, Rozvaděč topení odolný proti vlhkosti, monitor odolný proti vlhkosti, elektrická trouba, elektrický toustovač, infusion box, lékařské vybavení, domácnost spotřebiče, denní spotřebiče, malá spotřebiče…atd.

PTC heater Chinese manufacturer

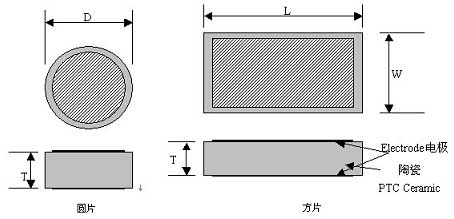

The structure and size of PTC heating plate

Parametry modelu

Ring Temperature Resistance 25℃/h	Povrchová teplota /℃	Maximální napětí /PROTI	Průměr D/mm	Délka L/mm	Šířka W/mm	Tloušťka T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5 tis	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2 tis	230	270		19	12	2.2
800~2 tis	250	270	13			2.5
2~5 tis	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2 tis	255	270		23.5	10	2.2
500~2 tis	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5 tis	280	270		24	15	2.5

Poznámky k použití
1) Ohřívač PTC má automatickou kontrolu konstantní teploty, eliminovat potřebu systému řízení teploty. Je to základní součást všech ohřívačů PTC.
2) K dispozici jsou čtyři typy elektrod: Electroless Nickel + stříbro, hliník, tištěný hliník + stříbro, a tištěný hliník.
3) The operating voltage range is very wide. Even with a 2x increase in operating voltage, the surface temperature changes minimally.
4) Když se společně použijí více ohřívačů PTC, Měly by být připojeny paralelně, ne v sérii.
5) Tento produkt nemá vodiče nebo izolaci olova. Pokud to není proveditelné, please select a model with an external insulation film or a metal housing.

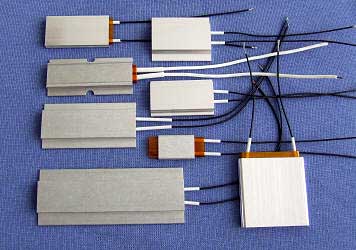

Kovový plášť PTC ohřívač

Dimensions and structure of metal shell PTC heater

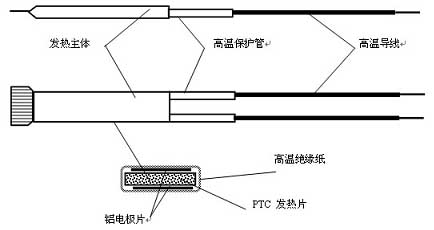

Dimensions and Structure of Externally Insulated Film PTC Heaters

Parametry modelu

Délka/mm	Šířka/mm	Tloušťka/mm	Surface Temperature/℃	Insulation Withstand Voltage/V	Operating Voltage/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperatures can be designed between 60°C and 280°C, and operating voltages can be designed between 12V and 240V, V závislosti na požadavcích zákazníka.

Usage Precautions
1) After power is applied, the heating power decreases gradually and then stabilizes. Stabilní výkon závisí na provozních podmínkách. The power of the same PTC heater can vary several times depending on operating conditions. Čím rychlejší je rozptyl tepla, čím větší je stabilní síla; čím vyšší je povrchová teplota PTC, Čím vyšší je síla.
2) Povrchová teplota ohřívače PTC je řízena samotným PTC a může být ovládána odpojením obvodu, but not by adjusting the voltage.
3) While PTCs are inherently highly reliable and have a long lifespan, improper assembly can result in unstable power and temperature.
4) Při používání více PTCS, Měly by být připojeny paralelně, ne v sérii.

Externally Insulated Film PTC Heaters

Dimensions and Structure of Externally Insulated Film PTC Heaters

Parametry modelu

Délka (mm)	Šířka (mm)	Tloušťka (mm)	Povrchová teplota (° C.)	Insulation Withstand Voltage (PROTI)	Operating Voltage (PROTI)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 above	15	3.0~3.5	85~280	3750	100~240

Temperatures can be designed between 50°C and 280°C, and operating voltages can be designed between 3V and 240V, V závislosti na požadavcích zákazníka.
