PTC termistory pro kapalinový ohřev

PTC termistory pro ohřev kapaliny jsou zvláště vhodné pro špičkové produkty vyžadující vysokou bezpečnost a dlouhou životnost. PTC nabízejí vynikající výkon jako kapalné izolační komponenty. Ve srovnání s běžnými elektrickými ohřívači drátu, PTC termistory pro ohřev kapaliny eliminují potřebu systému řízení teploty a jsou také cenově výhodné.
Topný výkon PTC termistoru pro ohřev kapaliny se mění v závislosti na provozních podmínkách. Pro maximalizaci výkonu rozptylu tepla PTC, ohřátá kapalina by měla mít dobrou cirkulaci nebo konvekci. Hustota výkonu (kontaktní plocha topný výkon/voda) ponorného ohřívače je přibližně 6 W/cm² (při teplotě vody 25°C). Hustota výkonu (kontaktní plocha topný výkon/voda) ohřívače kapaliny je přibližně 4-10 W/cm² (při teplotě vody 25°C). Vyšší teplota vody snižuje topný výkon.
Čím vyšší je teplota suchého spalování ohřívače kapalinového termostatu PTC, tím větší topný výkon generuje. K dosažení relativně levného řešení, Kapalinové termostatické ohřívače PTC jsou obecně navrženy pro teplotu suchého spalování 220-280 °C. Pokud je požadováno snížení teploty suchého spalování, objem nebo počet ohřívačů kapalinového termostatu PTC musí být odpovídajícím způsobem zvýšen, aby bylo dosaženo ekvivalentního výkonu.

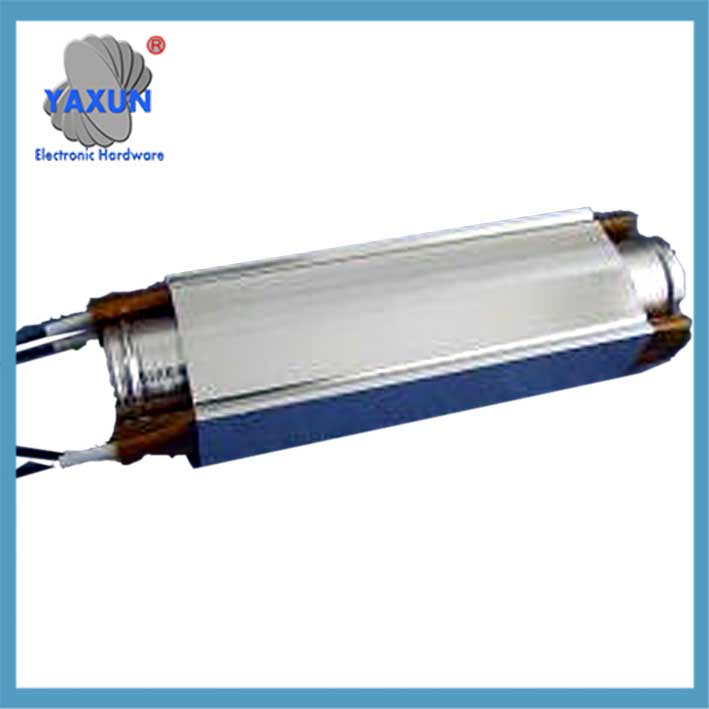

Ponorný ohřívač kapaliny PTC Vzhled a struktura

Výhody PTC průtokového kapalinového elektrického ohřívače

Návrh aplikace PTC pro ohřívače kapalin

Návrh aplikace ponorného ohřívače kapaliny PTC

Návrh aplikace ponorného ohřívače kapaliny PTC

Tento ponorný ohřívač kapaliny se vkládá do nádoby na kapalinu, aby ohříval kapalinu na konstantní teplotu. Použití prvku PTC jako zdroje tepla, nabízí rychlé zahřátí, vytápění na konstantní teplotu, samonastavitelná síla, vysoká účinnost přeměny tepla, silné vlastnosti proti usazování vodního kamene, a odolnost proti poškození i v podmínkách suchého spalování. Je široce používán v různých elektrických topných zařízeních v průmyslu domácích spotřebičů.

Technické specifikace ponorného ohřívače kapaliny PTC

Provozní napětí: 12-240PROTI
Izolační výdržné napětí: >3750PROTI, díky speciální izolaci, bezpečné a spolehlivé
Povrchová teplota: 100-250° C.
Hodnocená síla: 50-500W
Hustota výkonu: (Oblast kontaktu s topnou energií/vodou) Přibližně 6W/cm² (při 25 ° C.)

Jednostranné PTC topení (Vnitřní průměr otvoru 13mm)
Oboustranné PTC topení (Vnitřní průměr otvoru 20 mm)

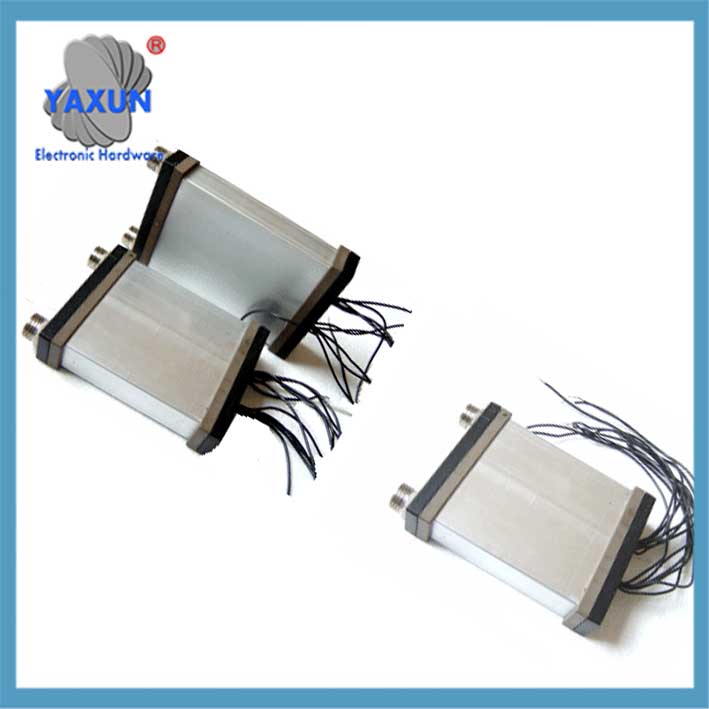

Okamžitý PTC ohřívač kapaliny Externí struktura
Výhody průtokových ohřívačů kapalinového ohřevu PTC

1. Vysoký bezpečnostní faktor díky oddělení vody a elektřiny: Když je topné těleso nezatížené nebo selže regulace teploty, odpor PTC se rychle zvyšuje, dokud výkon neklesne pod 100W, eliminuje riziko suchého vytápění.
2. Rychlý ohřev: Okamžitě zahřeje, s teplou vodou k dispozici uvnitř 10 sekundy. Tím se eliminuje plýtvání teplem a šetří se energie. 3. Díky kompaktní velikosti a nízké hmotnosti je vhodný pro vývoj ultratenkých elektrických ohřívačů vody, držet krok s trendem.
4. Žádný otevřený plamen, žádné škálování, a dlouhou životnost.
5. Silná přizpůsobivost napětí: PTC se plně přizpůsobí kolísání napětí uvnitř 25% jmenovitého napětí, bez ovlivnění moci.

Hlavní parametry průtokového malého kuchyňského ohřívače topné nádrže

Hlavní parametry topné nádrže průtokového elektrického ohřívače vody
