Rozdíly mezi rychle působícími a pomalu působícími pojistkami

Hlavní rozdíly mezi rychle a pomalu působícími pojistkami spočívají v jejich rychlosti odezvy a aplikačních scénářích: rychle působící pojistky se okamžitě spálí, aby chránily citlivé součásti, zatímco pomalu působící pojistky zpožďují přepálení, aby vydržely rázové proudy.

Analýza hlavních rozdílů

Vlastnosti foukání a rychlost odezvy.

Rychle působící pojistky:

Mají extrémně rychlou odezvu, fouká během milisekund (typicky 0,1ms-5s) když dojde k nadproudu. Jsou vhodné pro ochranu přesných elektronických součástek, jako jsou IC čipy a polovodičová zařízení. (Ul standard).

Sledují Jouleův zahřívací efekt (Q = I²Rt), mají jednoduchý design pojistky, a pro rychlé vedení tepla použijte kovový drát s úzkým průřezem.

Jsou citlivé na okamžité proudy a nemohou odolat rázovým proudům během zapínání/vypínání nebo rozběhu motoru.

Rozdíly mezi rychle působícími a pomalu působícími pojistkami

Výběr a použití rychlotavných a pomaloběžných pojistek

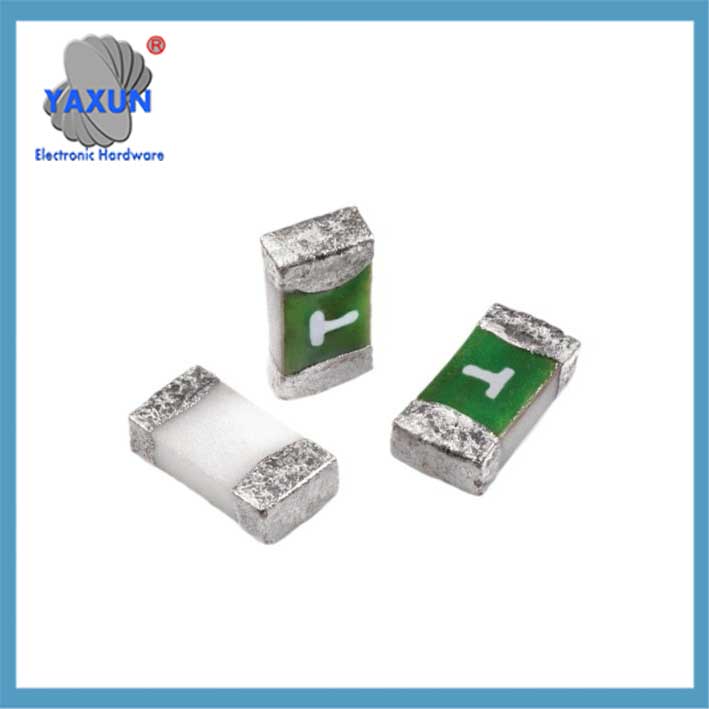

Aplikace rychle a pomalu působících čipových pojistek

Pomalu působící pojistky:

Odolávají krátkodobým nadproudům (NAPŘ., 7 krát jmenovitý proud pro 0.5-3 sekund během spouštění motoru). ‌‌
Disponuje funkcí časového zpoždění, brát 5 na 10 sekund k tavení 2 krát jmenovitý proud, a vydrží krátkodobé vysokoproudé rázy (jako jsou startovací proudy motoru až 7 krát jmenovitý proud).
Má vysokou hodnotu tavného tepla, dosažení zpožděného otevření pojistky prostřednictvím absorpce tepla v křemenném písku nebo spirálové konstrukce.

Rychlé aplikace:
Obvody odporové zátěže (elektrické topné spotřebiče, LED osvětlení);
Ochrana citlivých polovodičových součástek (jako jsou MOSFETy a lithiové baterie pro ochranu proti zkratu);
Odporové zátěže (varné konvice, vařiče rýže);
Ochrana citlivých obvodů, jako jsou lithiové baterie a desky plošných spojů;
Aplikace vyžadující rychlé přerušení zkratových proudů.

Pomalé aplikace:
Indukční/kapacitní zátěže (motory, spínané zdroje);
Aplikace vyžadující přepěťovou ochranu (jako je magnetizační přepěťová ochrana pro transformátory nad 100 kVA);
Indukční/kapacitní obvody, jako jsou motory, napájecí zdroje, a invertory;
Zařízení podléhající spouštěcímu zapínacímu proudu (jako jsou spínané zdroje a transformátory);
Prostředí vyžadující toleranci pulzního proudu.

Rozdíly ochranných funkcí Rychlé pojistky: Poskytují pouze ochranu proti zkratu a nerozlišují mezi přetížením a přechodnými impulsy. ‌‌
Pomalé pojistky: Zajistěte ochranu proti přetížení a zkratu, pomocí hodnoty I²t (integrál druhé mocniny proudu a času) k určení energie. ‌‌

Klíčové parametry a klíčové body výběru
Rozdíly křivek I-T
Rychlé pojistky mají strmější křivku, s dobou tavení ≤0,1s při 2násobku jmenovitého proudu; pomalé pojistky mají plošší křivku, s dobou výdrže ≥10s při 2násobku jmenovitého proudu.
Výměnné riziko
Výměna pomalé pojistky za rychlotavnou pojistku může způsobit selhání spuštění zařízení; výměna rychlotavné pojistky za pomalou pojistku může zvýšit riziko poškození citlivých součástí.
‌Cena a struktura‌
Pomalé pojistky jsou dražší kvůli jejich speciálním slitinám nebo složitým strukturám.

Úvahy o výběru
‌Priorita výpočtu parametrů‌:
Ověřte, že hodnota I²t maximálního rázu obvodu je menší než hodnota výdrže pojistky (například, napájecí zdroj musí projít zkouškou přepětí 15A/150ms). ‌‌
Přerušovací kapacita musí být vyšší než maximální zkratový proud systému (NAPŘ., na zkrat 35kA, zvolte přerušovací kapacitu 50 kA). ‌‌

Časté mylné představy:
Vysoké teploty mohou způsobit pokles jmenovitého proudu pomalé pojistky 30%. ‌‌
Nesprávné použití rychlé pojistky v UPS může způsobit falešné vypnutí (jeden případ měl za následek ztráty 1.8 milionů juanů). ‌‌
Experimenty ukazují, že při zkratu lithiové baterie, pravděpodobnost tepelného úniku způsobeného pomalou pojistkou je osmkrát vyšší než pravděpodobnost rychlotavné pojistky.
Při testování měničů, nesprávné použití pomalé pojistky může zvýšit míru poškození modulu 1% na 37%.
