Čip PTC termistor zapouzdřený v plastu

Čipové termistory PTC zapouzdřené v plastu jsou termistory s kladným teplotním koeficientem (PTC) zabalené v technologii povrchové montáže (SMD) obal. Jsou široce používány v ochraně obvodů, snímání teploty, a miniaturizované návrhy elektronických zařízení. Níže jsou uvedeny jejich klíčové vlastnosti a úvahy při výběru:
I. Základní funkce
‌Mechanismus teplotní odezvy‌
Při pokojové teplotě, odpor je nízký (typicky 1-20Ω). Když teplota překročí Curieův bod (NAPŘ., 105° C.), odpor se postupně zvyšuje (až několik tisíc ohmů), poskytující omezení vlastního proudu.

Polymerní matrice (PPTC) expanduje, když dojde k nadproudu, přerušení vodivé cesty a automatické obnovení po odstranění závady.

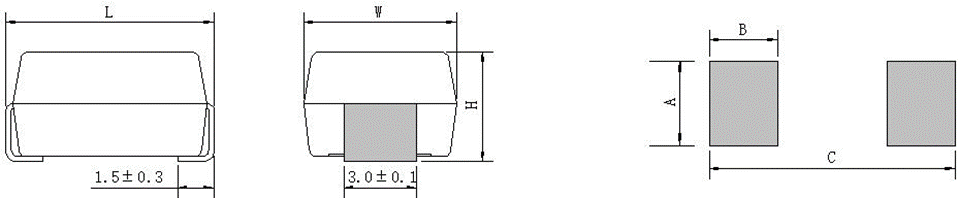

Rozměry produktu a doporučená velikost podložky

Výhody balení
Zalité epoxidovou pryskyřicí, nabízejí kompaktní rozměry (NAPŘ., 4524 a 2822 balíčky), takže jsou vhodné pro rozvržení plošných spojů s vysokou hustotou.
Jsou odolné vůči vysokým teplotám a vlhkosti, splňují normy zpomalování hoření UL94-V0, a jsou vhodné pro bezolovnaté procesy pájení přetavením. Rohs vyhovuje
Vhodné pro bezolovnaté vlnové pájení a pájení přetavením technologií povrchové montáže
Plastový obal na čipy, materiály splňují UL 94 PROTI-0 požadavky na zpomalení hoření
Využívá vysoce výkonný termistorový čip pro kompaktní velikost a vysoký výkon
Udržuje stabilní výkon po dlouhou dobu
Široký rozsah provozních teplot: -40°C až 85 °C

Ii. Parametry výběru

Parametry	Typická hodnota/rozsah	Popis
Rezistor s nulovým výkonem	1-20Ó	Počáteční odpor ovlivňuje spotřebu energie obvodu
Curieova teplota	75-250℃	Teplotní práh pro spuštění ochrany
Maximální provozní napětí	≤250V	Musí odpovídat úrovni napětí obvodu
Čas akce	milisekundy	Rychlá reakce na nadproud nebo přehřátí

Iii. Typické aplikace
Elektrické nástroje;
Bezpečnostní zařízení;
Komunikační zařízení;
Domácí spotřebiče;
Automobilová elektronika;
Jiné energetické produkty vyžadující nadproud, přepětí, a přepěťovou ochranu

Ochrana obvodu: Pro nadproudovou ochranu USB portů a bateriových sad.
Teplotní kompenzace: Lineární PTC modely (jako je řada CMZ) zjednodušit návrh teplotní kompenzace pro přesné obvody.
Automobilová elektronika: Splňuje široký rozsah provozních teplot -40°C až 200°C.

IV. Technické srovnání

Typ	Výhody	Omezení
Keramické PTC	Odolnost proti vysokému napětí, vysoká stabilita	Nelineární křivka odpor-teplota
Polymer PPTC	Sebeobnovení, Rychlá reakce	Nízké výdržné napětí (typicky ≤60V)

PROTI. Tradiční tržní modely

Položka Specifikace modelu	Odolnost při nule při 25°C	Curieova teplota	Provozní proud @ 25°C	Neprovozní proud @ 60°C	Maximální proud	Maximální napětí
Položka Specifikace modelu	Rn(Ó)	Tc(℃)	To(Ma）	Ih(Ma）	Imax(A）	Vmax(PROTI）
SPSMD4032H450R#450	45	83±7	150	25	*	450
SPSMD3225H450R#300	45	83±7	100	18	*	300
SPSMD3225M450R#300	45	105±7	150	42	0.3	300
SPSMD3225M600R#300	60	105±7	130	38	0.3	300
SPSMD3225S121R#300	120	115±7	100	32	0.3	300
SPSMD3225S151R#450	150	115±7	95	28	0.3	450
SPSMD3225S251R#450	250	115±7	80	25	0.3	450
SPSMD3225S301R#450	300	115±7	70	20	0.3	450
SPSMD3225S501R#450	500	115±7	55	15	0.3	450
SPSMD40325S600R#420	60	115±7	160	45	0.8	420
SPSMD4032S800R#450	80	115±7	140	40	0.8	450
SPSMD4032S101R#450	100	115±7	120	35	0.8	450
SPSMD4032S151R#450	150	115±7	100	30	0.8	450
SPSMD4032S301R#450	300	115±7	80	25	0.8	450
SPSMD4032S501R#450	500	115±7	65	18	0.8	450
SPSMD3225H102R#550	1000	83±7	25	5	0.1	550
SPSMD3225H152R#650	1500	83±7	25	4	0.1	650
SPSMD3225H202R#650	2000	83±7	25	3	0.1	650

*SPSMD4032H450R#450 aSPSMD3225H450R#300 K dispozici pro 485 Ochrana komunikačního rozhraní 380Vac a 220Vac。

Řada JK-EK: 4524/2822 balík, Certifikace CQC/UL, vhodné pro LED diody a průmyslová zařízení.

Řada CMZL: Lineární PTC, s regulovatelným odporem-teplotním gradientem (±2000 ppm/°C), vhodné pro automobilové a lékařské aplikace.

Čipové termistory PTC zapouzdřené v plastu vyvažují ochranný výkon a prostorovou efektivitu prostřednictvím integrovaného designu, což z nich dělá ideální řešení pro kompaktní elektronická zařízení.

VI. Opatření
Generál
Pro zajištění spolehlivosti čipových termistorů při skutečném použití, extrémní provozní podmínky by měly být brány v úvahu ve fázi návrhu, a měla by být povolena určitá rezerva. Provozní prostředí
Okolní teplota: -40-125° C.
Relativní vlhkost: ≤ 95 %
Atmosférický tlak: 86-106 kPa
Frekvence vibrací: 10-50 Hz
Akcelerace: 98 m/s²

Skladování
Čipový termistor by měl být skladován v původním obalu. Při skladování neotevírejte obal.
Podmínky skladování v originálním balení: Skladovací teplota -25°C až +45°C, Roční průměrná relativní vlhkost ≤75 %, Maximální nepřekročení 95%.
Pro čipové termistory, zabraňte kontaminaci povrchů svorek termistoru během skladování, zacházení, a zpracování.
SMD termistory by měly být skladovány v prostředí, které by mohlo ovlivnit jejich výkon.
Čipový termistor použijte do jednoho roku od obdržení. Po této době, znovu zkontrolujte pájitelnost elektrod.

Přeprava
Termistor by měl být chráněn před pádem a nárazem během přepravy.
Při manipulaci s termistorem se doporučuje používat rukavice.
Pro čipové termistory, zabraňte kontaminaci pájených svorek termistoru během přepravy.

Pájení (případně)
Doporučuje se pájecí pasta Sn96.5Ag3.0Cu0.5.
Nedostatečné předehřátí může způsobit praskliny v keramickém čipu termistoru.
Doporučená maximální teplota pájení je 255±5°C pro 3-6 sekundy. Nadměrné teploty pájení a prodloužené doby pájení mohou termistor poškodit.
Rychlé chlazení ponořením do rozpouštědla se nedoporučuje.
Po pájení, doporučuje se zcela odstranit tavidlo nebo použít nečisté tavidlo.
