Термистор NTC Температурен сензор Основи на сондата & Дизайн на приложения

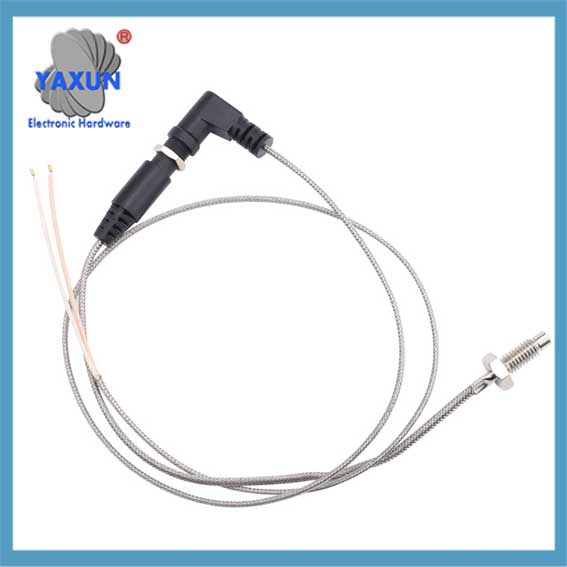

Стабилност на NTC сензорна сонда

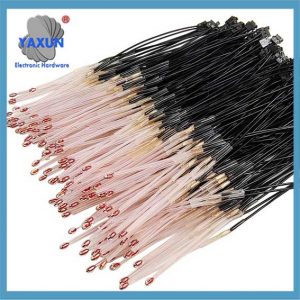

1355 ом, Beta 25/85=3976 NTC датчик за температура за медицински термометър

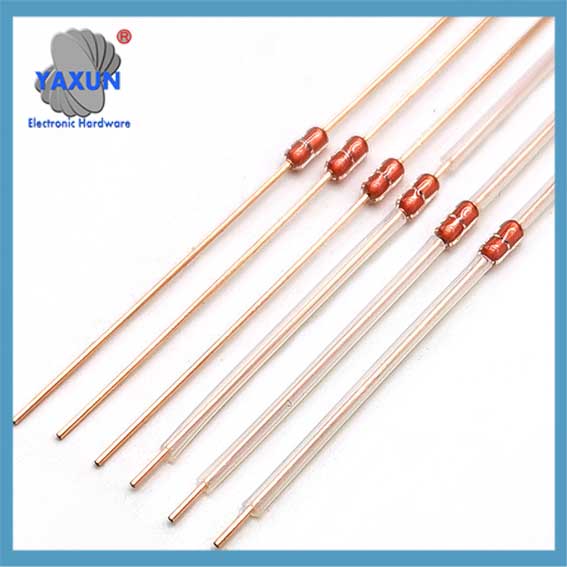

NTC сензор за температура за литиева батерия

Q: Колко бързо реагира NTC?

А: Времето за реакция се определя като времето, необходимо за достигане 62% или нова температура и е функция на масата. Колкото по-малък е сензорът, толкова по-бързо реагира. Дискретният сензор реагира по-бързо, отколкото когато е затворен в метален корпус. NTC термисторните сензори обикновено имат време за реакция от < 15 секунди.

Q: Малки ли са NTC?

А: Дискретните сензори с епоксидно покритие обикновено имат максимален външен диаметър от 0,95″ и миниатюрни стъклени сензори имат максимален външен диаметър от 0,15″.

NTC температурен сензор

Q: Колко стабилни са NTC сензорите?

А: Различните семейства сензори имат различни оценки на стабилност. NTC с епоксидно покритие имат по-ниска стабилност от запечатаните стъклени NTC сензори.

Q: Как избирате стойност на съпротивление за вашето приложение?

А: Най-общо казано, използвайте сензори с ниско съпротивление при приложения с ниска температура и сензори с високо съпротивление при приложения с висока температура. Целта е да има стойност на работното съпротивление, която е в температурния диапазон от интерес.

Q: Могат ли NTC да се използват в криогенни приложения?
А: да, но точността при -200°C се основава на математическо моделиране.

Q: Каква е разликата между термистор и RTD?
А: има 5 различни технологии, произведени в температурни продукти. Всяка технология има своите предимства и недостатъци, и коя технология е най-подходяща за конкретно приложение ще зависи от редица фактори, включително температурен диапазон, необходимата точност, времева реакция, цена, и много други фактори.

Q: Можете ли да демонстрирате математиката зад конвертирането от % толерантност към действителната температурна толерантност?

А: За определяне на точността на температурата, просто разделете общото отклонение (устойчивост на устойчивост) чрез алфа стойността при интересуващата ни температура.
например: Сензорът има a 2% устойчивост при 0°C, и според кривата #3, 0°C Алфа е 5,2%/°C, така че точността се изчислява като: 2/5.2= ± 0,38°C

Q: Спецификацията за точност на термисторите включва ли дългосрочна промяна на съпротивлението (устойчивост на устойчивост)?
А: не, посочената точност е точността на сензора, когато напусне фабриката. Когато се използва на полето, сензорът ще бъде повлиян от приложение или условия на околната среда, които не могат да бъдат контролирани.

Q: Какво означава “%” средно, когато се говори за точност на температурата?

А: Точността на сензора може да бъде определена като толеранс на съпротивление (вижте въпроса 9), или като точност на температурата в точка или обхват. например: ±0.2°C точност от 0°C до 70°C.

Q: Можете ли да обясните разделителната способност на чувствителността по-подробно? Защо по-високите стойности са по-добри?

А: Високата чувствителност елиминира всяко съпротивление на оловото. Той също така опростява поддържащата електроника. А 10,000 омов термистор променя съпротивлението с 4.4% или 440 ома за промяна на температурата с 1°C. А 100 ом платиненият сензор променя съпротивлението с 1/3 ом за промяна на температурата с 1°C.

Q: Какво представлява частта на стабилността по оста Y??

А: Оста Y е начертана умишлено, и няма реални числа на кантара. Степента на стареене ще варира в зависимост от формулировката и фактора на формата.

Q: Всякакви предложения относно електрониката за оптимизиране на точността и скоростта? (Усилватели, АЦП, и т.н.)

А: При проектиране на схеми за прецизно измерване, основната грижа трябва да бъде ограничаването на тока през компонентите. Спецификациите на резистора NTC се наричат ​​стойности на резистор с нулева мощност. Въпреки че не е възможно да има истинска верига с нулева мощност, токът трябва да е достатъчно нисък, за да не причинява значително самонагряване на сензорния елемент. Размерът на грешката при самонагряване за дадена входяща мощност може да се оцени с помощта на константата на разсейване.

Q: Ако се използва настройка на делител на напрежение за 10K или 20K NTC, има ли специални съображения за намаляване на електрическия шум за кабелите 20 към 60 дълги фута?

А: Екраниране на кабели или феритни филтри на дълги кабели могат да се използват за смекчаване на шумовите ефекти. Осредняването също е опция.

Q: Имате ли препоръки за залепване на термистори към метални повърхности?

А: Лепилата се използват за залепване на термистори за измерване на повърхностна температура в много приложения. Топлопроводими лепила (обикновено епоксидна смола) осигуряват най-добри резултати.

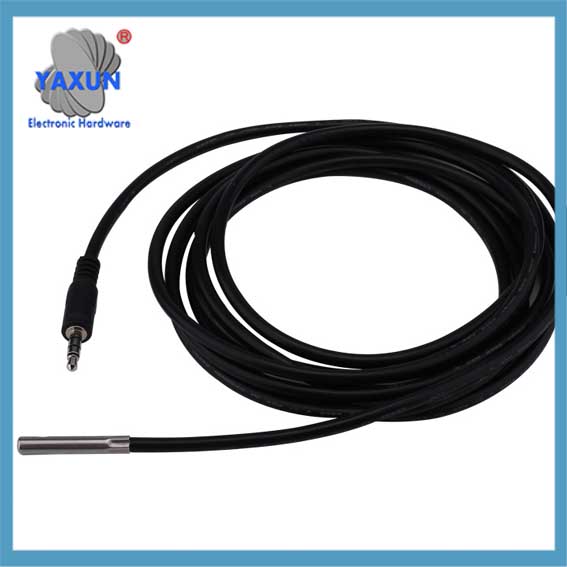

Избор на съпротивление на сондата на температурния сензор NTC

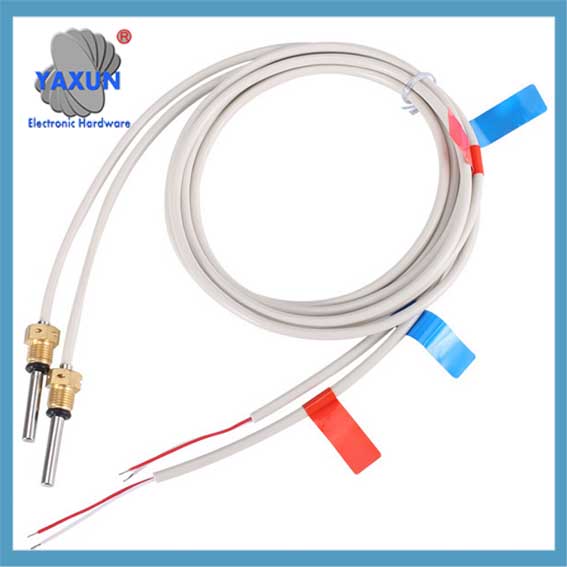

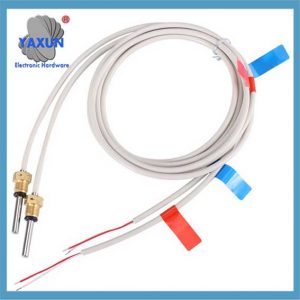

NTC термисторен температурен сензор за откриване на ниска температура

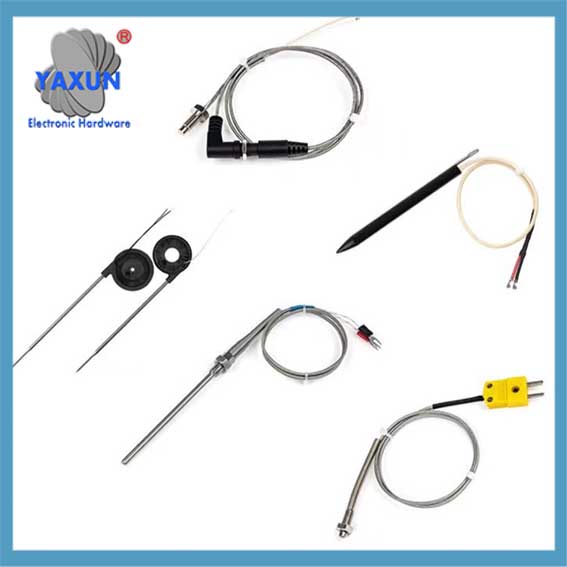

NTC термистор 5k 10k температурен сензор за измерване на температурата на домакински уреди

Q: Има ли стандартни NTC за литиеви батерии?

А: Няма стандарти за литиеви батерии. Изборът на NTC обикновено се основава на наличното пространство, максимална температура, и метод на сглобяване. Виждал съм дискретни термистори с изолирано оловно епоксидно покритие, SMD термистори, и DO35 термистори със стъклен вал, използвани в това приложение.

Q: Има ли някакви бели книги или технически документи за метода на съпротивление при запояване на термисторни проводници?

А: В момента няма. Използваните оловни сплави са Alloy 180 (Cu:В), Мед, Никел, или Думет (Fe:В). Методът на запояване варира в зависимост от вида на сплавта.

Q: Какъв тип NTC термистор се използва за приложения с медицински термометър?
А: Индустриален стандарт, останал от аналоговите дни. 1355 ома при 37°C, Бета 25/85=3976. Стандартите за медицински термометри обикновено определят точност на +/-0.1 за 32 до 42 ° C и +/-0.2 за 25-50°C или 0-50°C за измервателната система, като половината от този толеранс е определен за термистора, а другата половина за измервателната верига.
