Диапазон на съпротивление и приложение на термистори

‌ Обхватът на съпротивлението на термисторите е широк, и устойчивостта на термисторите на NTC може да варира от десетки ома до десет хиляди ома, и дори специални устройства могат да бъдат персонализирани според нуждите. Често използваните стойности на съпротивление са 2.5Ω, 5о, 10о, 100о, и т.н., и грешките в общата съпротива са ± 15%, ± 20%, ± 30%, и т.н. Диапазонът на съпротивление на PTC термисторите обикновено е от 1kΩ до стотици kΩ.

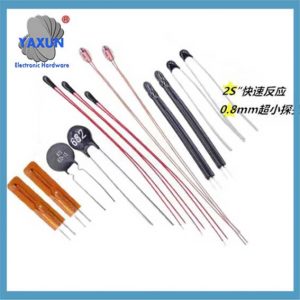

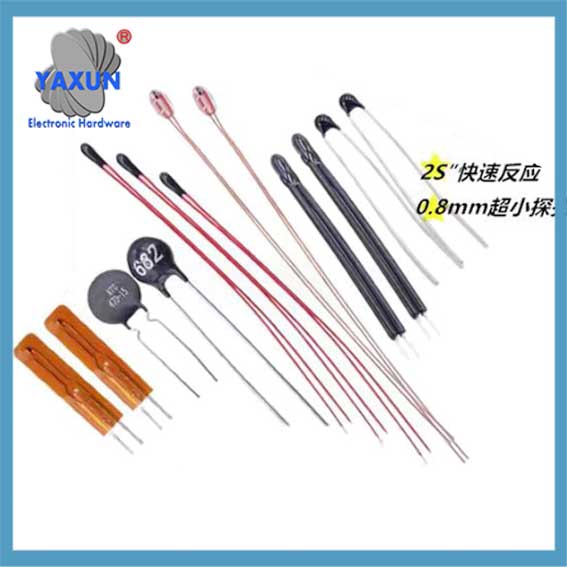

NTC термистори 2.5Ω, 5о, 10о, 100о & 3950, 3435

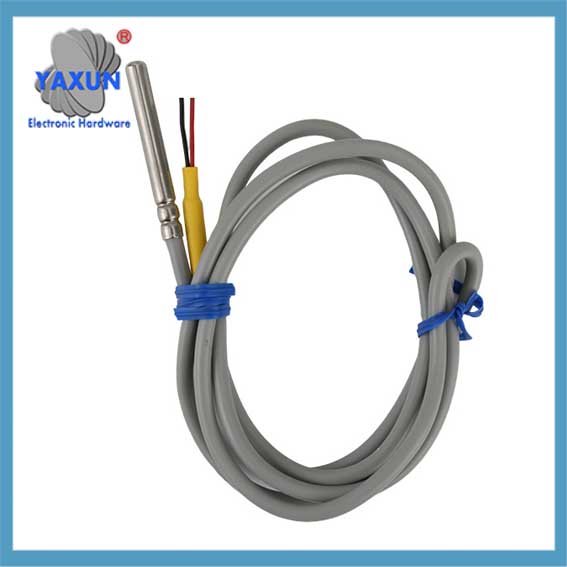

5K b стойност 3270 1% Сонда за сензор за температура на фризера

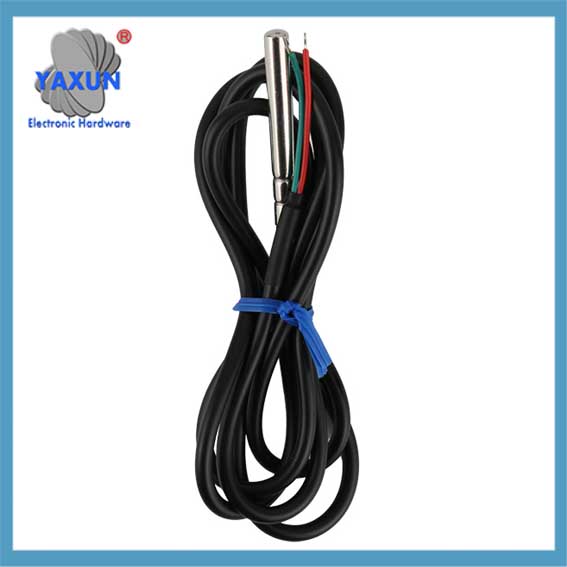

NTC сензор за температура 10k B3950 M4 Монтаж на повърхността

Термисторите са специален електронен компонент, чиято стойност на съпротивлението се променя с температурата. Според различните коефициенти на температура, Термисторите са разделени главно на две категории: Отрицателни температурни коефициенти Термистори (NTC) и термистори с положителна температура (PTC).

Обхват на съпротивление и прилагане на термистори на NTC
Диапазонът на съпротивление на NTC термисторите е доста широк, вариращи от десетки ома до десет хиляди ома. В практически приложения, Често срещаме стойности на съпротивление от 2.5Ω, 5о, 10о, и т.н. Тези стойности на съпротивление не са фиксирани, И те ще покажат известна редовност с температурните промени. Конкретно, Когато температурата се повиши, Устойчивостта на термистора NTC ще намалее; обратно, Когато температурата намалява, Съпротивата ще се увеличи. Тази характеристика прави NTC термисторите широко използвани в областта на измерването и контрола на температурата.

Освен това, Грешката на съпротивлението на NTC термистора също е важен параметър, на който трябва да обърнем внимание. Грешките в общата съпротива са ± 15%, ± 20%, ± 30%, и т.н., което означава, че в практически приложения, Трябва да изберем подходящ диапазон на грешки в съпротивлението съгласно специфични нужди, за да гарантираме точността на измерването и контрола.

Обхват на съпротивление и прилагане на термистори на PTC
Диапазонът на съпротивление на PTC термисторите обикновено е от 1kΩ до няколкостотин kΩ. Неговото съпротивление се увеличава, когато температурата се повиши, И има висока чувствителност и стабилност. PTC термисторите често се използват в свръхток, Сензори за защита на пренапрежение и температура.

Разликата между номиналната резистентност и действителното съпротивление
Когато разбирате обхвата на устойчивостта на термисторите, Ние също трябва да разграничим две понятия: номинална съпротива и действителна съпротива. Номиналната съпротивление обикновено се отнася до устойчивостта на термистора, когато температурата на околната среда е 25 ° C, Докато действителното съпротивление е съпротивлението, измерено при определени температурни условия. Поради фактори като промени в температурата на околната среда и стареенето на самия компонент, действителното съпротивление може да се отклони от номиналната съпротива. Следователно, в практически приложения, Трябва да изберем и коригираме според конкретната ситуация.

Накратко, като важен електронен компонент, Термисторите се използват широко в различни полета. Чрез разбиране на техния обхват на съпротива и правилата за промяна, Можем по -добре да изберем и използваме термистори, за да отговорим на нуждите на различни сценарии.
