Принцип и обхват на измерване на температурата на NTC термистор

Принципът на NTC термистора е, че когато превключвателят на захранването е включен, NTC термисторът е в студено състояние и има голяма стойност на съпротивление, което може ефективно да потисне импулсния ток, протичащ през резистора. Под двойните ефекти на импулсен ток от пренапрежение и работен ток, температурата на NTC термистора ще се повиши. Тъй като има характеристика на отрицателен температурен коефициент, температурата се повишава и стойността на съпротивлението пада рязко.

NTC термисторите могат да се използват в AC линии или в DC изхода на мостови токоизправители за потискане на стартовия ударен ток.
Принципът му на работа е: когато превключвателят на захранването е включен, NTC термисторът е в студено състояние и има голяма стойност на съпротивление, което може ефективно да потисне импулсния ток, протичащ през резистора. Под двойните ефекти на импулсен ток от пренапрежение и работен ток, температурата на NTC термистора ще се повиши. Тъй като има характеристика на отрицателен температурен коефициент, температурата се повишава и стойността на съпротивлението пада рязко. При постоянен ток на натоварване, неговата стойност на съпротивление ще бъде много малка, само около 1/20~1/50 от това в студено състояние, и ограничаващият ефект върху тока ще бъде малък, консумацията на енергия е много малка, и това няма да повлияе на ефективността на цялото захранване. Следователно, когато се използва в същата верига на захранването, захранващият NTC термистор на Heng Electronics е най-простата и ефективна мярка за потискане на стартовия ударен ток и защита на електронното оборудване от повреда. MF72, MF73, и NTC термистори от серия MF74 се използват за потискане на пренапрежения.

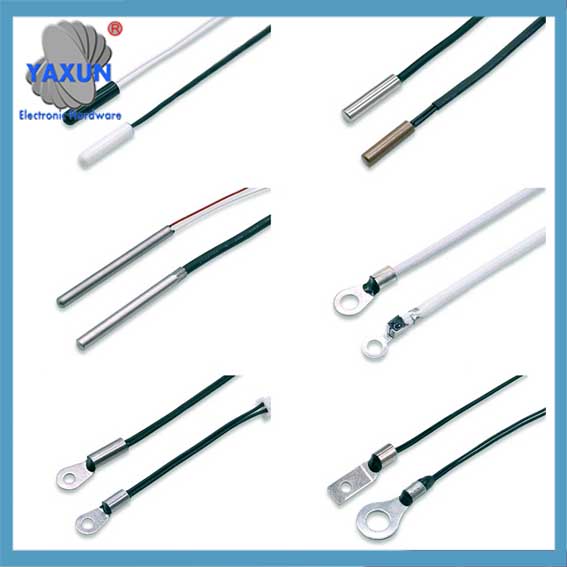

Диапазон на измерване на температурата на различни термисторни температурни сонди

Диапазон на измерване на температурата на NTC термистор
В реални приложения, какъв е работният температурен диапазон на NTC термисторите? В какъв диапазон е безопасно? Тук, NTC термисторите на YAXUN Electronics се използват като пример за анализ на работния температурен диапазон на NTC термисторите.

В реални приложения, захранващият NTC термистор трябва да работи в рамките на номиналния работен температурен диапазон, доколкото е възможно. Ако горната и долната граница на температурата са превишени, захранващият NTC продукт може да се повреди или да се повреди.

• Внимавайте да не работите във влажна среда, тъй като прекалено влажната среда ще ускори стареенето на захранващия NTC термистор.

• Тъй като захранващите NTC термистори се влияят значително от температурата на околната среда, максималния стационарен ток при стайна температура (0-25°C) обикновено се дава в спецификацията на продукта.

• Някои чуждестранни марки мощни NTC термисторни продукти дават максимален постоянен ток при 0-65°C, което отговаря повече на действителното състояние на продукта.

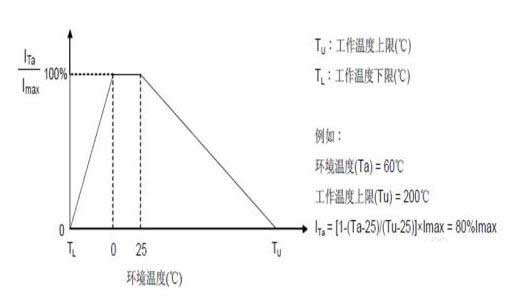

Токова крива на мощност NTC термистор

• Максималната крива на намаляване на номиналния ток на мощните NTC термистори е показана на фигурата по-долу. При условия на най-висока или най-ниска работна температура, номиналният ток ще бъде линейно намален до нула.

• Условията на приложение на захранващите NTC термисторни продукти не са при стайна температура (0-25°C), или поради дизайна или структурата на самия продукт, като например има някои устройства с високо генериране на топлина в захранването. Когато температурата на околната среда е твърде висока или твърде ниска, той трябва да се използва при степен на намаляване на мощността според текущата крива на намаляване.
