NTC термисторен температурен сензор, използван в автомобилните акумулатори

NTC (отрицателен температурен коефициент) термисторните сензори се използват в автомобилните акумулатори за наблюдение на температурата и осигуряване на безопасна работа: Зареждане, Разтоварване, Безопасност.

С широкото приложение на нови енергийни електрически превозни средства, капацитета, безопасност, здравословното състояние и издръжливостта на батериите са в центъра на вниманието. Системата за управление на батерията е система, която наблюдава и контролира батерията. В допълнение към батерията, най-основният компонент на новите енергийни превозни средства е системата за управление на батерията (BMS). Системата за управление на батерията (BMS) е главно за подобряване на степента на използване на батерията и предотвратяване на презареждане и прекомерно разреждане на батерията. Следете състоянието на батерията и удължете живота на батерията.

Сензорът за откриване на температурата на тялото на батерията е монтиран в пролуката между батериите. Има високо напрежение на пробив, добра устойчивост на атмосферни влияния, малък размер и силна устойчивост на влага.

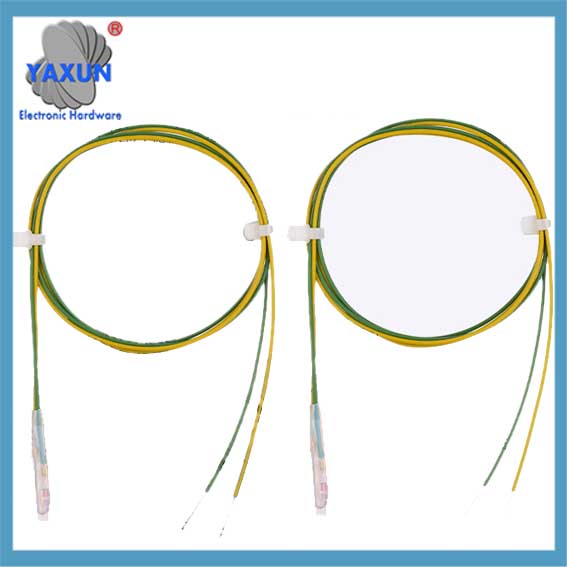

EV батерия и сензори за температура на двигателя

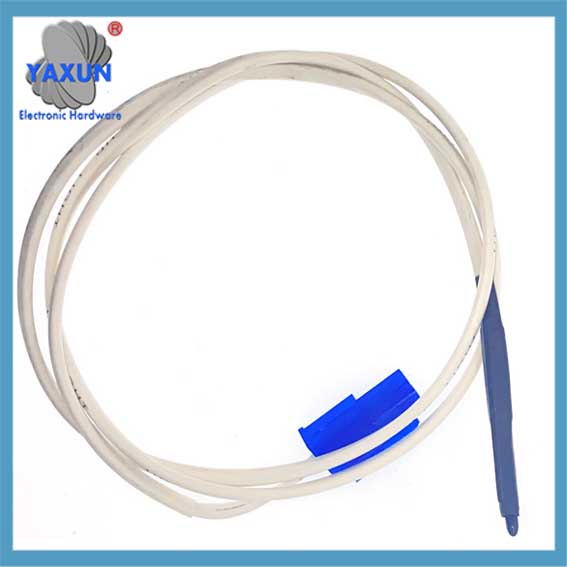

DOMETIC 3312303005 RV климатик NTC термисторен сензор

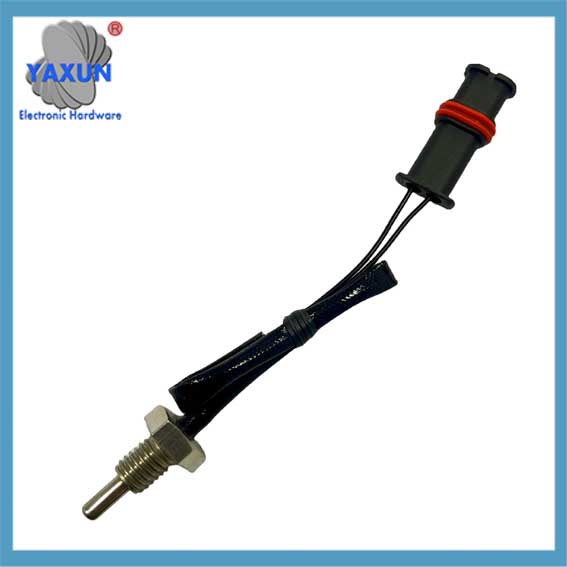

Сонда PT1000 за сензор за температура на изпускателната тръба на автомобила

Температурен сензор за нова енергийна батерия на превозно средство
Температурата има голямо влияние върху производителността на BMS батерията на автомобила. В момента, обикновено се измерва само повърхностната температура на батерията. Температурният сензор NTC се използва за измерване на повърхностната температура на батерията. Той е прикрепен към повърхността на автомобилния акумулатор за измерване на температурата. Структурата на външния вид на температурния сензор NTC, използван в автомобила, обикновено се разделя на няколко типа:

1. Сензор за температура с метален фиксиран пръстен

(1) Медно-никелиран материал: 0.8mm дебелина на метала, висока точка на топене, висока твърдост, и светла повърхност.

(2) Медно-калайдиран материал: 0.8mm дебелина на метала, но точката на топене не е достатъчно висока, твърдостта не е висока, и повърхността не е толкова ярка, колкото никел с медно покритие.

(3) Неръждаема стомана: 0.5-0.7mm дебелина, за предотвратяване на ръжда.

(4) Терминал от чист никел: 0.2-0.3mm дебелина, висока твърдост, лесно заваряване, лек и тънък.

2. Сензорът за температура на падане на водата е капсулован с епоксидна смола
Температурният сензор, капсулован с епоксидна смола, обикновено се залепва директно към повърхността на батерията с лепило. Следователно, ефектът от измерване на температурата може да е по-лош от този на металния фиксиращ пръстен, и стабилността не е висока. Общо взето, това капсулиране на главата не се използва за измерване на температурата на батерията на автомобили от висок клас.

Тъй като се използва за следене на температурата на акумулатора на автомобила, температурата на околната среда в близост до батерията определено ще бъде влажна, така че температурният сензор трябва да е водоустойчив. Независимо дали става дума за метален фиксиращ пръстен или за капсулиране на капкова вода, той е капсулован със стъклен термистор с един край, който има добър водоустойчив ефект.

Следователно, системата за управление на батерията BMS е от голямо значение за защитата на електрическите превозни средства и оборудването на зарядните станции, и температурата също е много важна за защитата на системата за управление на батерията BMS.

NTC термисторът е често срещан температурен компонент, който е много чувствителен към температурата. Следователно, в оборудване, което трябва да следи температурата, NTC термисторът обикновено се използва като NTC температурни сензори за вземане на проби от температурата.

Зареждане
NTC термисторите измерват температурата на батерията по време на зареждане, за да се уверят, че е в препоръчителния диапазон. Това помага да се предотврати зареждането при температури, които са твърде високи или твърде ниски, което може да повреди батерията и да намали нейния живот.

Разтоварване
NTC термисторите също помагат за измерване на оставащия заряд в батерията чрез извършване на температурна компенсация за измерване на напрежението.

Безопасност
NTC термисторите могат да откриват температурни промени и да реагират бързо, за да предпазят батерията. Те също могат да помогнат за предотвратяване на пикови работни натоварвания и да осигурят надеждно наблюдение на температурата в системите на съединителите.
Кога да използвате NTC термисторни сонди и защо е необходимо …
NTC термисторите са резистори с отрицателен температурен коефициент, което означава, че съпротивлението им намалява с повишаване на температурата. Те са проектирани да бъдат надеждни, прецизно, и имат кратко време за реакция.
