Как да изберем сонда за температурен датчик?

Има много въпроси относно това как да изберете сонда за температурен сензор. Изборът на материал и форма на температурния сензор всъщност зависи от средата, в която вашият сензор ще работи. Ето преглед на трите най-често използвани материала за сонда на температурен сензор и техните предимства в различни среди.

Сондата на температурен сензор е верига, състояща се от чувствителен елемент на температурен сензор (NTC, pt100, pt1000, DS18B20, К-двойка, и т.н.) капсулован в корпус, който се простира до веригата на приемника чрез проводници. Корпусът на сондата предпазва чувствителния елемент на температурния сензор от външни фактори като влага, корозивни материали, вибрация, и механично износване.

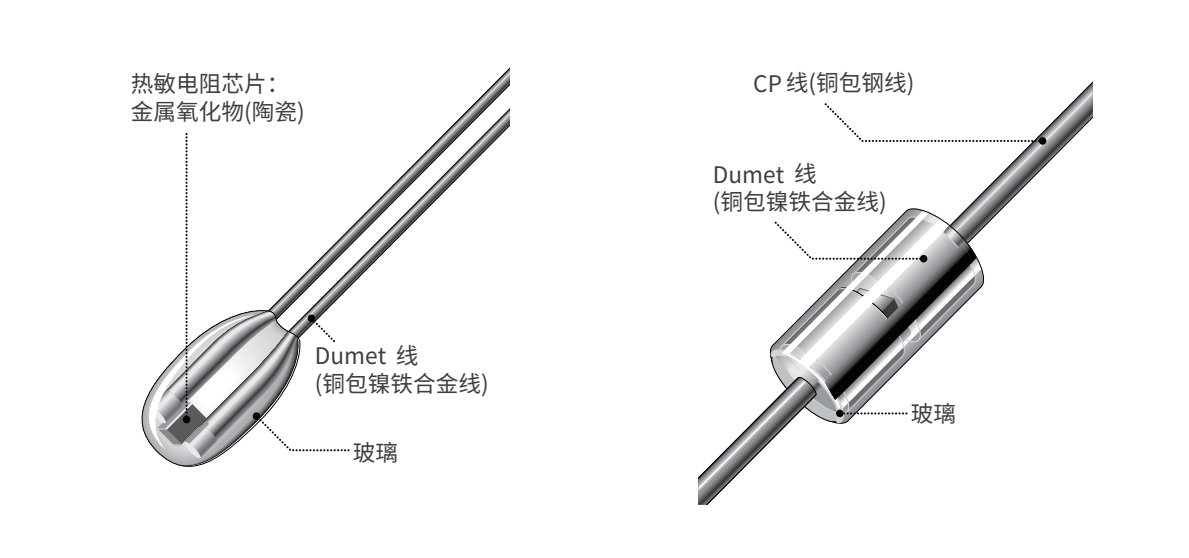

Диаграма на вътрешната структура на NTC термистор

За да изберете сонда, първо помислете за вашето крайно устройство и средата, в която то ще работи. След това можете да изберете корпуса на сондата на температурния сензор от един от различни материали:

Пластмаса: Пластмасовите сонди се използват главно там, където цената е важен фактор. Пластмасовите корпуси очевидно не могат да издържат на високи температурни диапазони, което прави този тип сонда полезна за приложения със сензори за студ, като хладилници или охладителни станции.

Мед: Предимството на използването на медна сонда е нейният силно топлопроводим метален корпус, който произвежда бърз термичен отговор за приложения с бързи температурни промени (като радиаторни тръби). Недостатъкът на използването на медна сонда е нейната цена и податливост на корозия от влага и окисление (произвеждайки зелено вещество) когато са изложени на въздух за дълги периоди от време.

Неръждаема стомана: Сондите от неръждаема стомана имат същата топлопроводимост, но без проблеми с корозия или замърсяване. Този тип сонда често се използва при приготвяне на храна или медицински приложения, където замърсяването на материала на сондата може да бъде проблем.

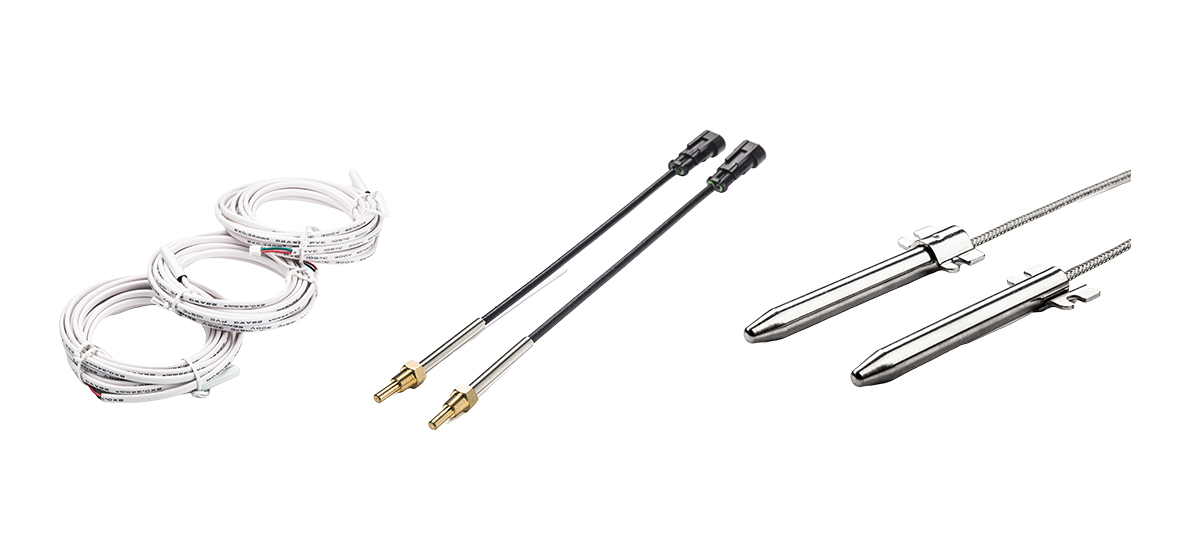

пластмаса, мед, и сензорни сонди от неръждаема стомана

Отляво надясно, пластмаса, мед, и сензорни сонди от неръждаема стомана

Независимо от материала на сондата, всяка сонда има сензор за температура вътре. Този сензор има линейна температурна точност в широк температурен диапазон, подходящ за различни приложения. Сензорният пакет трябва да е малък и достатъчно тънък, за да увеличи скоростта на топлинна реакция на температурния сензор.

В обобщение, изборът на материал на сондата зависи от това къде и какво сондата отчита. Много температурни сензори са точни в широк температурен диапазон и могат да се използват ефективно с различни материали за сондата, в зависимост от вашето крайно приложение.
