کار انجن پانی کے درجہ حرارت کا سینسر کیا ہے؟?

ایک کار انجن پانی کا درجہ حرارت سینسر پانی کے درجہ حرارت یا مائع کولینٹ کی پیمائش کرتا ہے. یہ سینسر مختلف ایپلی کیشنز میں استعمال ہوتے ہیں, بشمول آٹوموٹو انجن, واٹر کولنگ سسٹم, اور صنعتی عمل, درجہ حرارت کی نگرانی اور ان کو منظم کرنے کے لئے. پانی یا دیگر مائعات کے درجہ حرارت کی پیمائش کے ل various مختلف صنعتی عملوں میں ملازم, اکثر ڈیٹا لاگرز یا کنٹرول سسٹم کے ساتھ مل کر.

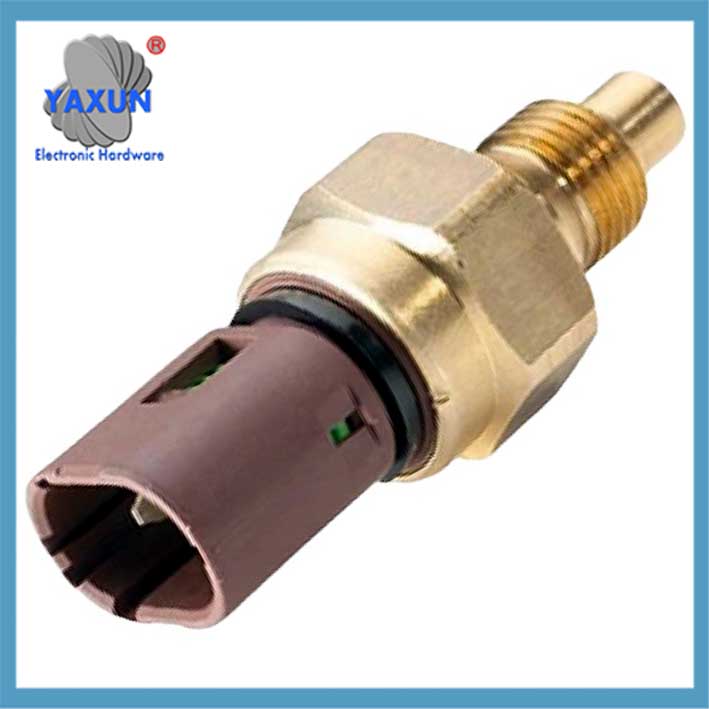

پانی کا درجہ حرارت سینسر 1338418 55187822 71741090 1338.C7 پانی کے درجہ حرارت کا سوئچ

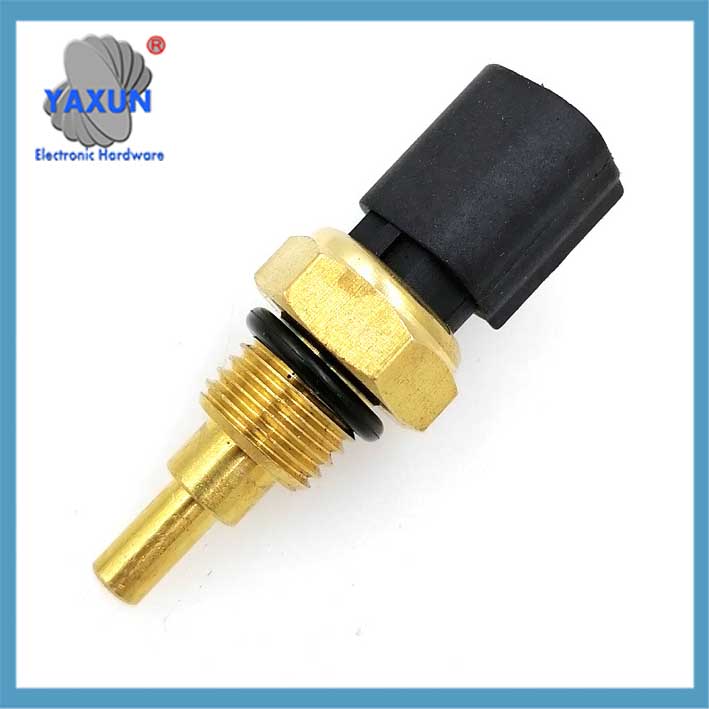

6K2A-12A648-AA پانی کا درجہ حرارت سینسر پلگ فورڈ واٹر کولنگ فین کے لئے موزوں ہے

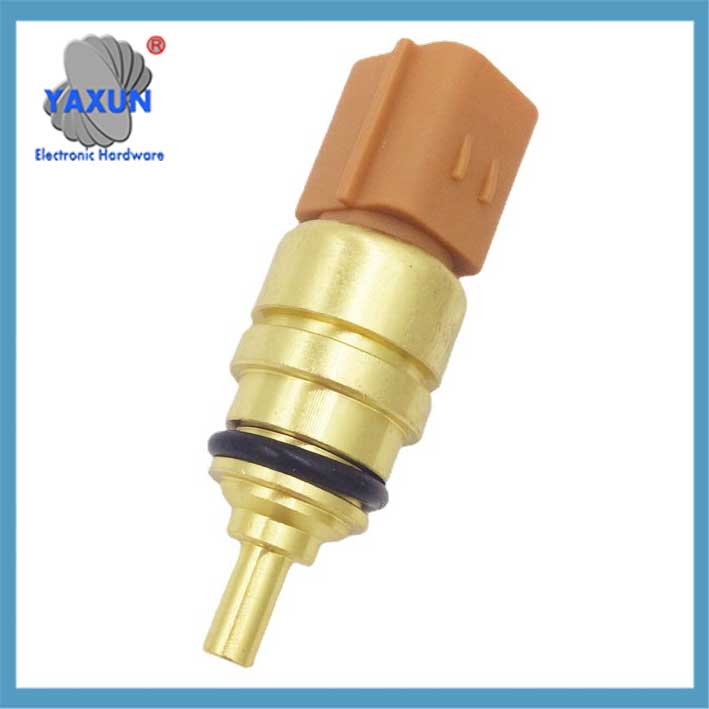

متبادل پانی کے درجہ حرارت سینسر, 1/4″ این پی ٹی – آٹو ریسنگ کا سامان

پانی کے درجہ حرارت کے سینسر کا بنیادی کام انجن کولنٹ کے درجہ حرارت کی نگرانی کرنا ہے۔. اس کا بنیادی جزو منفی درجہ حرارت کوفیشینٹ تھرمسٹر ہے۔ (این ٹی سی). جب درجہ حرارت بڑھتا ہے تو اس مواد کی مزاحمتی قدر تیزی سے کم ہو جاتی ہے۔, جیسے 20℃ پر تقریباً 2.5kΩ اور 80℃ پر تقریباً 0.3kΩ. یہ خصوصیت اسے درجہ حرارت کی تبدیلیوں کو برقی سگنل میں تبدیل کرنے کی اجازت دیتی ہے۔.

تنصیب کے مقام کے بارے میں, سب سے زیادہ سینسر (65%) انجن سلنڈر بلاک/سلنڈر ہیڈ کی واٹر جیکٹ پر نصب ہیں۔. کچھ سلنڈر ہیڈ تھرموسٹیٹ کے قریب بھی ہیں۔ (22%) یا ریڈی ایٹر آؤٹ لیٹ (13%). یہ ڈیزائن درست درجہ حرارت کی پیمائش کو یقینی بنانے کے لیے کولنٹ سے براہ راست رابطہ کرنا ہے۔.

سینسر کا کردار اہم ہے۔: کم درجہ حرارت پر, ECU انجیکشن کے حجم میں اضافہ کرے گا۔ 30% سرد شروع کرنے میں مدد کرنے کے لئے; اعلی درجہ حرارت پر, انجکشن کی بنیاد کی رقم کو درست کیا جائے گا. یہ اگنیشن سسٹم کو بھی متاثر کرے گا۔, جیسے کہ -20 ℃ پر اگنیشن زاویہ کو 8-12 ° آگے بڑھانا اور دھماکے سے بچنے کے لیے اسے 100 ℃ پر 4-6 ° تاخیر کرنا. اس کے علاوہ, بیکار رفتار کنٹرول بھی اس پر منحصر ہے۔, اور کم درجہ حرارت پر رفتار 1200-1500rpm تک بڑھ جائے گی۔.

غلطی کے اظہار کے لحاظ سے, عام مسائل میں کولڈ اسٹارٹ میں مشکل شامل ہے۔, غیر مستحکم بیکار رفتار, غیر معمولی پنکھے کا آپریشن, وغیرہ. تشخیص کرنے کے کئی طریقے ہیں۔: پاور سپلائی وولٹیج کی پیمائش کے لیے ملٹی میٹر کا استعمال کریں۔ (عام 5V یا 12V), ڈیٹا سٹریم پڑھیں (عام پانی کے درجہ حرارت کا سگنل تقریباً 95 ℃ ہے۔), یا گرم کرنے کے بعد مزاحمتی قدر کی پیمائش کریں۔ (30℃ پر 1.4-1.9kΩ ہونا چاہیے۔).

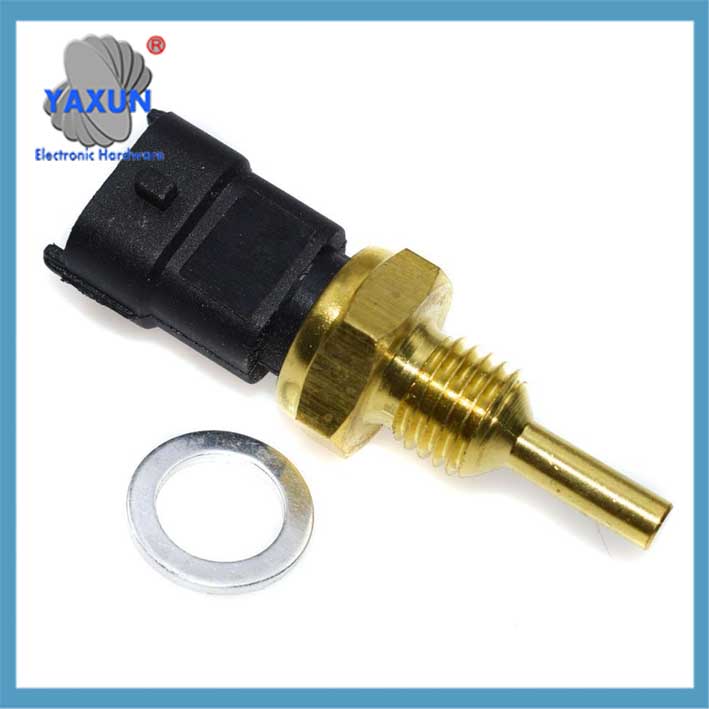

7700810879 آٹوموبائل پانی کے درجہ حرارت سینسر کا فنکشن اور اطلاق

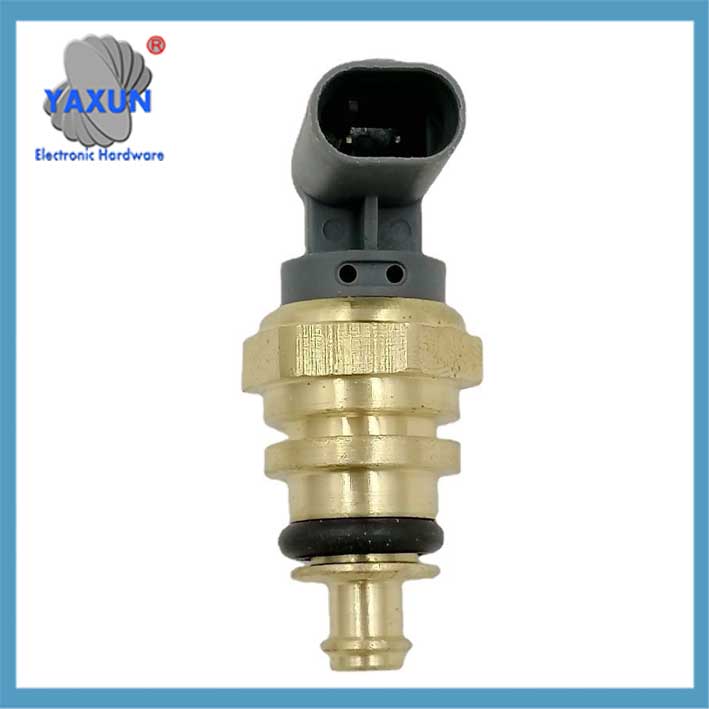

اپنی مرضی کے مطابق NTC پانی کے درجہ حرارت سینسر تانبے کی تحقیقات اسمبلی

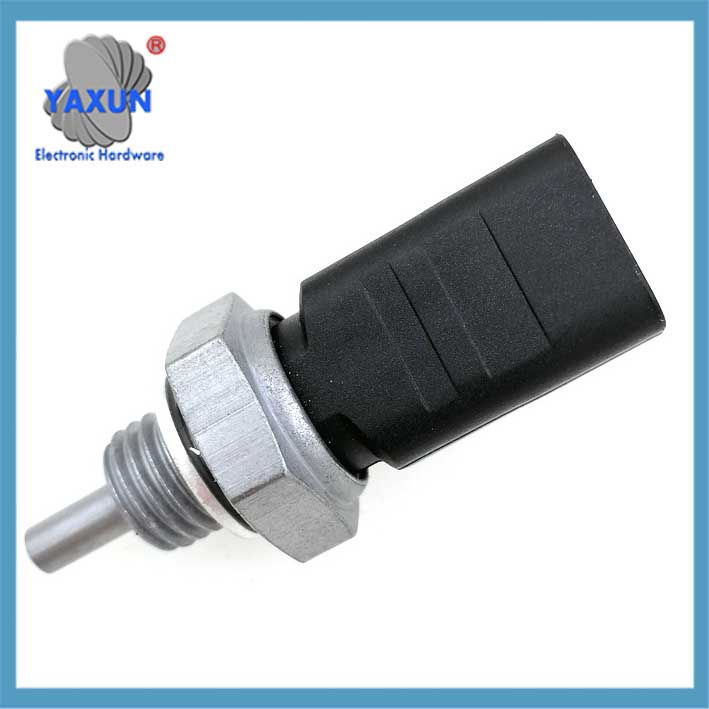

پانی کا درجہ حرارت بھیجنے والا ~ کولنٹ درجہ حرارت سینسر & GM TX3 TS10075 کے لیے پگٹیل کنیکٹر ہارنس 15326386

آٹوموبائل انجن واٹر ٹمپریچر سینسر انجن مینجمنٹ سسٹم کا بنیادی مانیٹرنگ عنصر ہے۔. اس کا فنکشن, ساخت, کام کرنے کے اصول اور غلطی کا اظہار مندرجہ ذیل ہے۔:

🔧 1. ساخت اور کام کا اصول
بنیادی عنصر: منفی درجہ حرارت گتانک تھرمسٹر کو اپنانا (این ٹی سی), جب درجہ حرارت بڑھتا ہے تو مزاحمتی قدر تیزی سے کم ہو جاتی ہے۔ (جیسے کہ 20℃ پر تقریباً 2.5kΩ, اور 80℃ پر 0.3kΩ گر جاتا ہے۔).
سگنل کی تبدیلی: کولنٹ درجہ حرارت کی تبدیلی کو برقی سگنل میں تبدیل کریں۔ (عام طور پر 1.3V-3.8V لکیری تبدیلی) اور اسے انجن کنٹرول یونٹ میں منتقل کریں۔ (ای سی یو).

تنصیب کا مقام:
انجن سلنڈر بلاک/سلنڈر ہیڈ واٹر جیکٹ (اکاؤنٹنگ کے لئے 65%);
کولنٹ شنٹ پائپ یا ترموسٹیٹ کے قریب.

پانی کے درجہ حرارت کے سینسر کی اقسام:
انجن کولنٹ ٹمپریچر سینسرز (ای سی ٹی ایس):
گاڑیوں میں پایا جاتا ہے۔, یہ سینسر انجن کولنٹ کے درجہ حرارت کی نگرانی کرتے ہیں۔, انجن کنٹرول یونٹ کو فیڈ بیک فراہم کرنا (ای سی یو) بہترین فیول انجیکشن اور اگنیشن ٹائمنگ کے لیے.
واٹر کولنگ سسٹم کے سینسر:
کولنٹ کے درجہ حرارت کی نگرانی اور گرمی کی مناسب کھپت کو یقینی بنانے کے لیے حسب ضرورت پی سی واٹر کولنگ لوپس یا صنعتی کولنگ سسٹم میں استعمال کیا جاتا ہے۔.

درخواستوں کی مثالیں۔:
آٹوموٹو: انجن کی کارکردگی کو بہتر بنانے اور زیادہ گرمی کو روکنے کے لیے انجن کولنٹ کے درجہ حرارت کی نگرانی کرنا.
واٹر کولنگ: مستحکم نظام کی کارکردگی کے لیے PC واٹر کولنگ لوپس میں زیادہ سے زیادہ درجہ حرارت کو برقرار رکھنا.
صنعتی عمل: مینوفیکچرنگ کے عمل میں درجہ حرارت کی نگرانی, HVAC سسٹم, اور دیگر ایپلی کیشنز جن میں مائعات شامل ہیں۔.
آبی زراعت: زیادہ سے زیادہ مچھلی یا پودوں کی نشوونما کے لیے پانی کے درجہ حرارت کی نگرانی کرنا.
سمندری سائنس: تحقیق اور نگرانی کے لیے مختلف گہرائیوں میں پانی کے درجہ حرارت کی پیمائش.

⚙️ 2. بنیادی افعال
پانی کے درجہ حرارت کا سینسر انجن کے آپریشن کو متحرک طور پر ریگولیٹ کرنے کے لیے ECU کو ریئل ٹائم درجہ حرارت کا ڈیٹا فراہم کرتا ہے۔:

ایندھن کا کنٹرول: کم درجہ حرارت (<86℃): انجیکشن کی مقدار میں اضافہ کریں۔ (تک +30% معاوضہ) کولڈ اسٹارٹ کی کارکردگی کو بہتر بنانے کے لیے;
زیادہ درجہ حرارت: انجیکشن کی مقدار کو کم کریں اور ہوا کے ایندھن کے تناسب کو بہتر بنائیں.
اگنیشن ایڈجسٹمنٹ: کم درجہ حرارت پر اگنیشن ایڈوانس اینگل میں اضافہ کریں۔ (8-12° -20℃ پر), اور اعلی درجہ حرارت پر تاخیر (4-6° 100℃ پر) دھماکے کو روکنے کے لئے.
بیکار اور گرمی کی کھپت کا کنٹرول: کم درجہ حرارت پر بیکار رفتار کو 1200–1500rpm تک بڑھائیں۔;
کولنگ فین کے آغاز اور بند کو متحرک کریں۔ (اعلی درجہ حرارت پر تیز رفتار آپریشن).
آلے کی نمائش: پانی کا درجہ حرارت گیج پوائنٹر چلائیں۔, 90℃ کام کرنے کا مثالی درجہ حرارت ہے۔.

کلیدی خصوصیات:
پیمائش کی حد: درجہ حرارت کی حد جس کی سینسر درست طریقے سے پیمائش کر سکتا ہے۔.
درستگی: سینسر کی ریڈنگ اصل درجہ حرارت سے کتنی قریب سے ملتی ہے۔.
جواب کا وقت: درجہ حرارت کی تبدیلیوں پر سینسر کا رد عمل جس رفتار سے ہوتا ہے۔.
پائیداری: سینسر کی ماحولیاتی حالات کو برداشت کرنے کی صلاحیت (جیسے, پانی, درجہ حرارت کی انتہا).
بڑھتے ہوئے انداز: کس طرح سینسر سسٹم سے منسلک ہوتا ہے۔ (جیسے, وسرجن, دھاگے کی قسم).

iiiii. غلطی کا اظہار اور تشخیص
(1) عام غلطی کی علامات:
کولڈ کار شروع کرنے میں دشواری, سستی اتار چڑھاؤ یا غیر معمولی اضافہ;
غیر معمولی پانی کے درجہ حرارت گیج کا اشارہ (کوئی حرکت نہیں, جھوٹا اونچا یا حد سے باہر);
کولنگ پنکھا چلتا رہتا ہے یا بالکل شروع نہیں ہوتا ہے۔;
ایندھن کی کھپت میں اضافہ اور کمزور سرعت.

(2) پتہ لگانے کا طریقہ:

iv. فالٹ امپیکٹ میکانزم ’سگنل ڈسٹورشن‘: ECU درجہ حرارت کا غلط اندازہ لگاتا ہے۔ (جیسے -40 ℃ یا 130 ℃ کا فکسڈ سگنل وصول کرنا), غلط انجیکشن/اگنیشن حکمت عملی کے نتیجے میں;
لائن کی خرابی۔: اوپن سرکٹ/شارٹ سرکٹ بلاکس سگنل ٹرانسمیشن, مرکب عدم توازن کا سبب بنتا ہے;
اجزا کی عمر بڑھنا: تھرمسٹر کی خصوصیت والے بڑھے یا کولنٹ کی سنکنرن درستگی کو کم کرنے کا سبب بنتی ہے۔.

💎 خلاصہ
پانی کے درجہ حرارت سینسر کی طرح ہے “ترمامیٹر” انجن کے. اس کی درستگی کا براہ راست تعلق ایندھن کی معیشت سے ہے۔, اخراج کنٹرول اور مکینیکل زندگی. باقاعدگی سے مزاحمت کی خصوصیات اور سگنل کے استحکام کی جانچ کرنا (خاص طور پر گرم اور سرد ریاستوں کے درمیان موازنہ) سینسر کی ناکامی کی وجہ سے نظامی ناکامیوں کو مؤثر طریقے سے روک سکتا ہے۔.
