مائیکرو موٹر اوور ہیٹ پروٹیکشن سوئچ & اوورلوڈ محافظ

مائیکرو موٹر اوور ہیٹ پروٹیکشن سوئچ کے درمیان فرق کا موازنہ & اوورلوڈ محافظ. جب بات مائیکرو موٹر تھرمل پروٹیکٹر کی ہو۔, قیمت کی حد کے درمیان ہے $0.1 یوآن اور $0.4 یوآن. ماڈلز میں 5ap شامل ہیں۔, TB02-BB8D, 17ہوں, KSD9700, ST01, S06, وغیرہ۔, جو بنیادی طور پر سیٹ سن روف وائپر موٹرز کے لیے استعمال ہوتے ہیں اور ان میں سگ ماہی اور واٹر پروف خصوصیات ہیں۔. 17AM ماڈل کے پیرامیٹرز: عام طور پر بند, آپریٹنگ درجہ حرارت 120 ڈگری, زیادہ سے زیادہ موجودہ 10A~35A. خودکار ری سیٹ فنکشن, فوج کے لیے موزوں, طبی اور دیگر شعبوں. یہاں ہمیں درجہ حرارت کی حد اور موجودہ پیرامیٹرز پر زور دینے کی ضرورت ہے۔, نیز خودکار ری سیٹ کی خصوصیات.

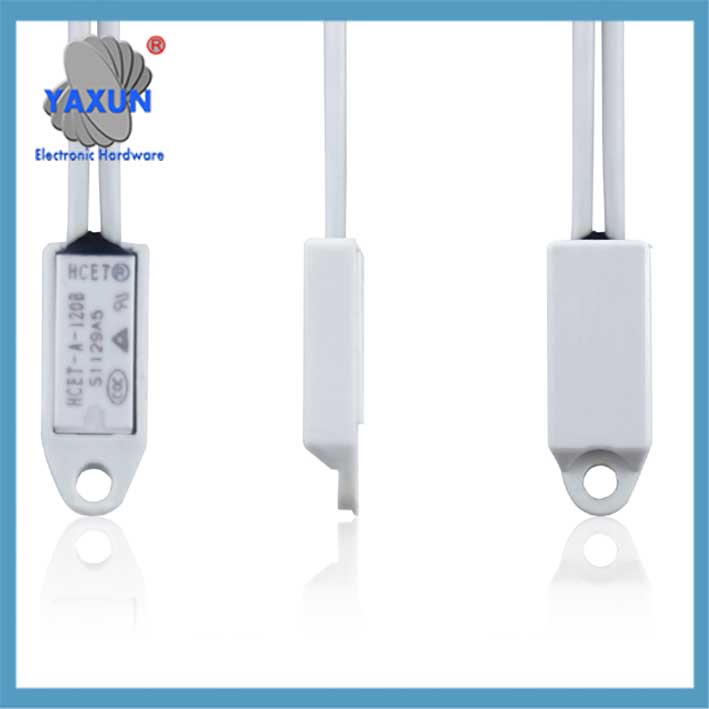

موٹر TB05, BB8DTB02, ST-22 35℃- 160℃ منی تھرمل محافظ

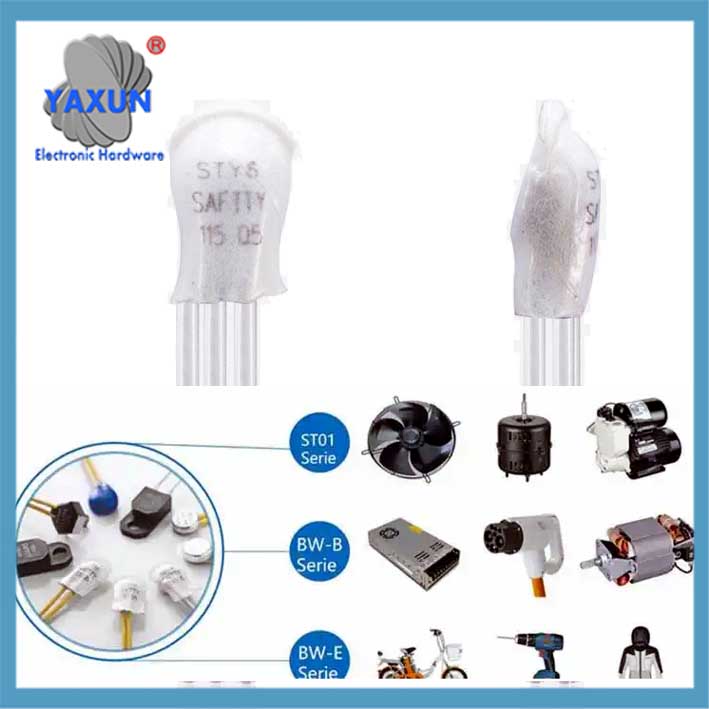

مائیکرو تھرمل محافظ درجہ حرارت کنٹرول سوئچ S01, S06, ST-22

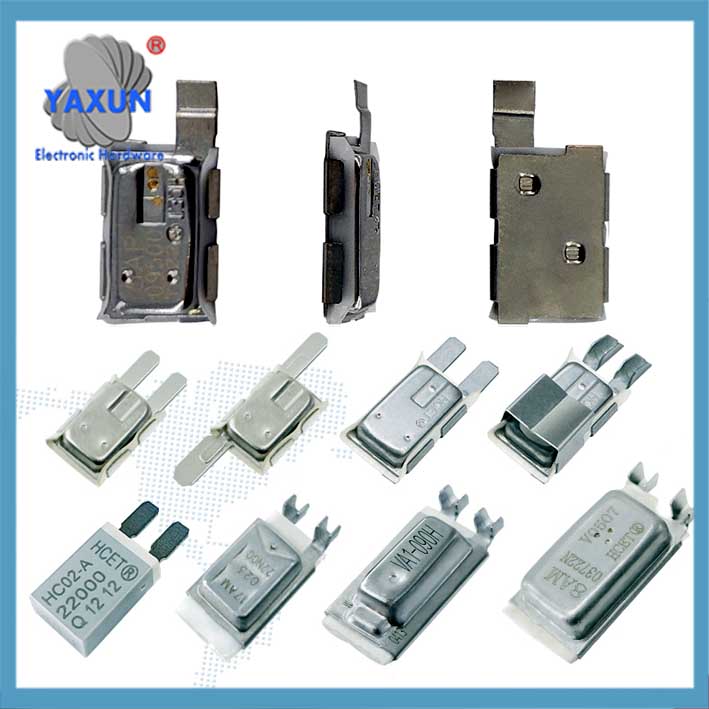

2ایم پی, 6اے پی, 17AM+PTC, 5اے پی, 8ہوں, KSD9700 موٹر اوور ہیٹ پروٹیکشن سوئچ

موٹر اوورلوڈ محافظوں کے بارے میں, موٹر موٹر محافظ (ایم بی) مائکرو پروسیسر ٹیکنالوجی کا استعمال کریں. اس میں متعدد تحفظات ہیں جیسے اوور کرنٹ, مرحلے کی ناکامی, اور اسٹال, اور سفر کا وقت سایڈست ہے۔ (0.2-30 سیکنڈ), اور دستی یا برقی ری سیٹ کی حمایت کرتا ہے۔. پیرامیٹر ترتیب دینے کا طریقہ ضمیمہ ہے۔, جیسے overcurrent تحفظ کو ترتیب دینا 1.5-2 ریٹیڈ کرنٹ اور اوورلوڈ کا گنا 1.1-1.3 اوقات. یہ ترتیبات عملی ایپلی کیشنز کے لیے بہت اہم ہیں۔.

موٹر اوورلوڈ پروٹیکٹر اسٹال پروٹیکشن اسٹارٹ اپ مکمل ہونے کے بعد اثر انداز ہوتا ہے۔. جب کرنٹ سیٹ ویلیو سے زیادہ ہو جاتا ہے۔, یہ فوری طور پر کام کرے گا. فوری بریک تحفظ شارٹ سرکٹ کی خرابیوں کے لیے ہے۔, اور دو ریاستوں میں تقسیم ہے۔: آغاز اور آپریشن. اوور ہیٹنگ الٹا ٹائم پروٹیکشن گرمی جمع کرنے والے ماڈل پر مبنی ہے۔, مثبت اور منفی تسلسل کے دھاروں کے تھرمل اثرات کو یکجا کرنا. ان حفاظتی میکانزم کو پوائنٹس میں بیان کرنے کی ضرورت ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ صارفین مختلف خرابیوں سے نمٹنے کے طریقے کو سمجھتے ہیں۔.

تنصیب اور مطابقت کے لحاظ سے, اس کی نشاندہی کی گئی ہے کہ انورٹر کے سامنے والے سرے پر محافظ نصب کیا جا سکتا ہے۔, لیکن ریٹیڈ موجودہ میچنگ اور گراؤنڈنگ کی ضروریات پر توجہ دی جانی چاہیے۔ (تار قطر ≥3.5mm², مزاحمت <10اوہ). تھرمل ریلے اور درجہ حرارت کے ریلے کے درمیان فرق یہ ہے کہ سابقہ ​​کرنٹ کے تھرمل اثر پر مبنی ہے, اور بعد میں درجہ حرارت کی پیمائش کرنے کے لئے موٹر کے اندر نصب کیا جاتا ہے. ابہام سے بچنے کے لیے یہاں تمیز ضروری ہے۔.

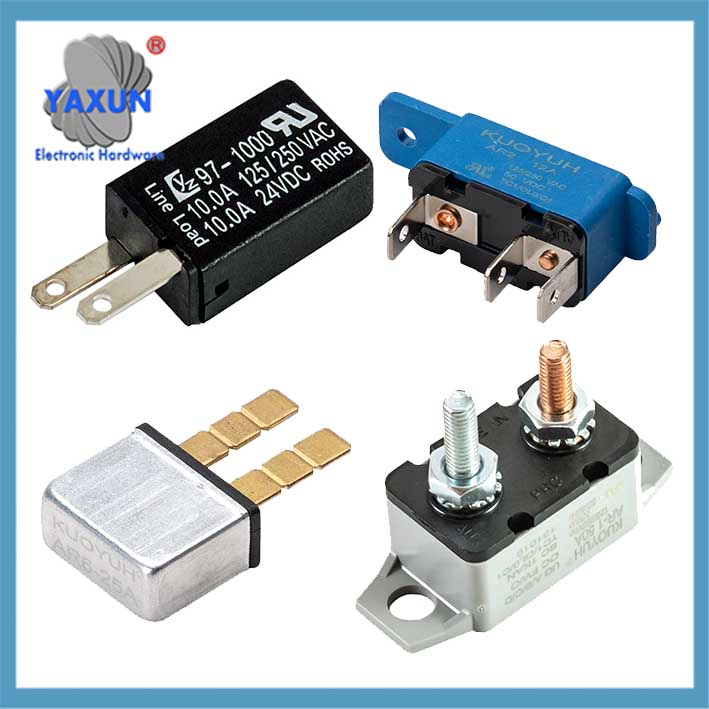

آٹوموٹو موٹر سرکٹ بریکرز اے آر, اے آر 2, 24, 97, 18, 17 سیریز

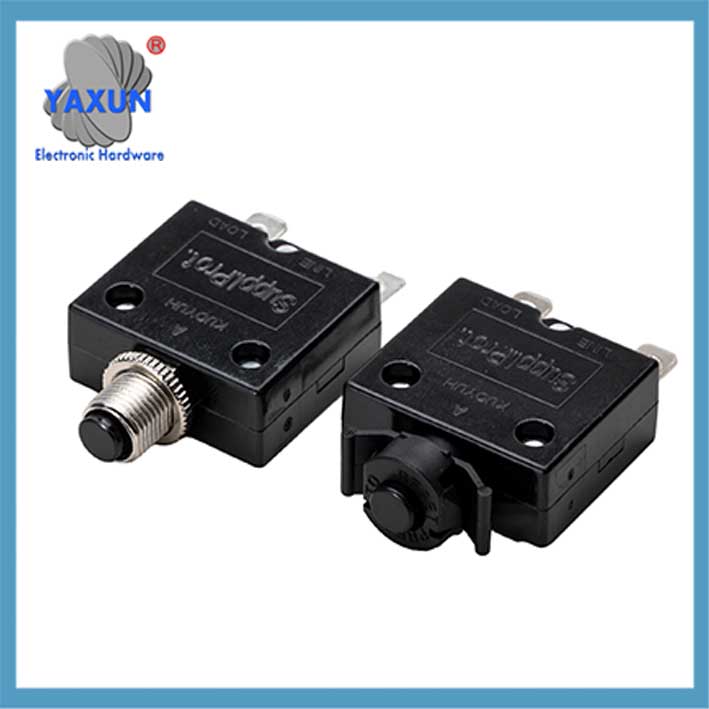

98 سیریز دستی, آٹومیٹک ری سیٹ موٹر اوورلوڈ پروٹیکٹر

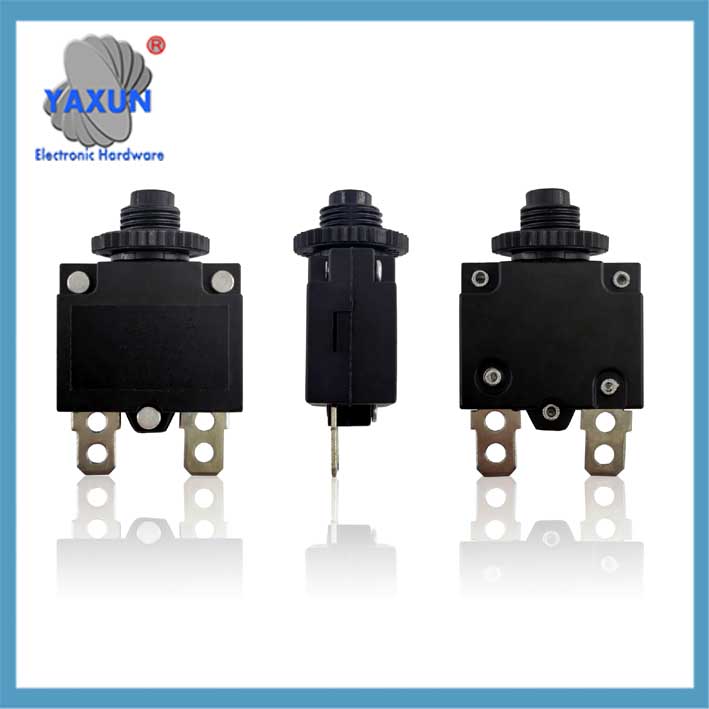

Kuoyuh 88 سیریز موٹر اوورلوڈ پروٹیکٹر

میں. زیادہ گرم تحفظ سوئچ (درجہ حرارت محافظ)
کام کے اصول اور خصوصیات
bimetallic درجہ حرارت سینسنگ عناصر کا استعمال کرتے ہوئے, جب درجہ حرارت مقررہ حد تک پہنچ جاتا ہے۔, رابطے خود بخود کھلتے / بند ہوجاتے ہیں اور سرکٹ کو کاٹ دیتے ہیں۔; جب درجہ حرارت گرتا ہے, یہ خود بخود ری سیٹ ہو جاتا ہے اور دوبارہ کام شروع کر دیتا ہے۔.
عام ماڈلز: جیسے 17AM, 17AM+PTCT, TB02-BB8D سیریز, آپریٹنگ درجہ حرارت 40 ℃ ~ 160 ℃, زیادہ سے زیادہ موجودہ 10A ~ 60A, ریٹیڈ وولٹیج 250V, عام طور پر بند ڈیزائن, پنروک سگ ماہی تقریب کے ساتھ.
حجم اور تنصیب: چھوٹے ڈیزائن (جیسے فلیٹ کی تنصیب), جگہ محدود مناظر کے لیے موزوں ہے۔, براہ راست موٹر سمیٹ یا حرارتی جزو کی سطح میں سرایت.

بنیادی درخواست کے منظرنامے۔
آٹوموٹو مائیکرو موٹرز: سنروف موٹرز, وائپر موٹرز, سیٹ ایڈجسٹمنٹ موٹرز, وغیرہ.
گھریلو آلات: کم طاقت والے آلات جیسے کولنگ پنکھے۔, پانی پمپ موٹرز, اور پاور ٹولز جن کی ضرورت زیادہ گرمی کو روکنے کے لیے ہوتی ہے۔.
اگنیشن سسٹم میں, یہ انجن کو زیادہ گرمی سے ہونے والے نقصان کو روکنے کے لیے بند کر سکتا ہے۔.

ii. اوورلوڈ محافظ (KUOYUH موٹر محافظ)
ملٹی فنکشن پروٹیکشن میکانزم
اوورلوڈ تحفظ: کرنٹ اور ٹرپ کی نگرانی کریں جب یہ ریٹیڈ ویلیو سے تجاوز کر جائے۔ (عام طور پر مقرر کیا جاتا ہے 1.1-1.3 اوقات).
شارٹ سرکٹ تحفظ: جب کرنٹ غیر معمولی طور پر بڑھتا ہے تو فوری طور پر سرکٹ کو کاٹ دیں۔ (کارروائی کا وقت <0.1 دوسرا).
چھرا مارنے سے تحفظ: اگر کرنٹ شروع ہونے کے بعد ریٹیڈ ویلیو کا 200% بنتا رہتا ہے۔, یہ فوری طور پر کام کرے گا.
فیز نقصان / عدم توازن تحفظ: جب ایک فیز نقصان یا تین فیز عدم توازن ہو۔, یہ اندر اندر جواب دے گا 3 سیکنڈ.
موٹر سرکٹ کے ذریعے بہنے والے کرنٹ کی نگرانی کرتا ہے اور جب کرنٹ پہلے سے طے شدہ حد سے بڑھ جاتا ہے تو سرکٹ کھولتا ہے۔.
میکانزم:
تھرمل ہو سکتا ہے۔ (دو دھاتی پٹی کا استعمال کرتے ہوئے) یا الیکٹرانک, اور ایک خاص وقت کی تاخیر کے بعد ٹرپس شروع کرنے کی اجازت دینے کے لیے.
کیسز استعمال کریں۔:
مسلسل اوورکرنٹ حالات کی وجہ سے موٹروں کو نقصان سے بچاتا ہے۔, جیسے کہ ایک جام شدہ امپیلر یا زیادہ ٹارک بوجھ کی وجہ سے.
مثال:
ایک ریفریجریٹر کمپریسر اوورلوڈ محافظ کمپریسر کو بند کر دے گا اگر یہ زیادہ گرم ہو جائے یا اگر یہ شروع ہونے میں ناکام ہو جائے.

ٹیکنالوجی اپ گریڈ کی خصوصیات
انٹیگریٹڈ مائکرو پروسیسر, کرنٹ کی ریئل ٹائم اعلی صحت سے متعلق نگرانی کی حمایت کرتا ہے۔, وولٹیج, درجہ حرارت, اور ایل ای ڈی کے ذریعے خرابی کی وجہ دکھاتا ہے۔.
اس میں مواصلاتی افعال دونوں ہیں۔ (جیسے RS485 انٹرفیس) اور ریموٹ ری سیٹ اور ڈیٹا اپ لوڈ کی حمایت کرتا ہے۔.
35 ملی میٹر ریل کی تنصیب کے ساتھ ہم آہنگ, روایتی تھرمل ریلے کو براہ راست تبدیل کر سکتے ہیں.

iii. انتخاب اور تنصیب پوائنٹس
پیرامیٹر سیٹنگ کا اصول
Overcurrent تحفظ موجودہ: پر سیٹ کریں 1.5-2 موٹر کے ریٹیڈ کرنٹ کا گنا.
درجہ حرارت کی حفاظت: ریٹیڈ کرنٹ ہے 0.8 موٹر کی درجہ بندی کی قیمت کا گنا.
سٹال تحفظ: حد مقرر ہے۔ 200% شرح شدہ کرنٹ کا, اور کارروائی صفر تاخیر ہے۔.

مطابقت کے تحفظات
انورٹر فرنٹ اینڈ کو انسٹال کرتے وقت, inverter آؤٹ پٹ پاور مماثل ہونا ضروری ہے, اور غلط ٹرگرنگ سے بچنے کے لیے ریٹیڈ کرنٹ کو زیادہ سے زیادہ ایڈجسٹ کیا جاتا ہے۔.
گراؤنڈنگ کی ضروریات: محافظ اور موٹر کو قابل اعتماد طریقے سے گراؤنڈ کیا جانا چاہئے۔ (تار قطر ≥ 3.5mm² تانبے کی تار, گراؤنڈ مزاحمت <10اوہ).

iv. عام مصنوعات کا موازنہ

ٹپ: مائیکرو موٹرز کے لیے, مربوط درجہ حرارت سوئچز (جیسے 17AM) کومپیکٹ تحفظ کے لیے ترجیح دی جاتی ہے۔; صنعتی منظرناموں میں, ذہین محافظ (جیسے ARD2) پیچیدہ خرابیوں سے نمٹنے کے لئے ضروری ہے.
