عام طور پر کھلا کیا ہے؟ (نہیں) ترموسٹیٹ سوئچ KSD301?

ترموسٹیٹ سوئچ KSD301 Bimetallic ڈسک عام طور پر کھلے میں کام کرتی ہے (نہیں) ترتیب. اس کا مطلب ہے کہ سرکٹ ابتدائی طور پر کھلا ہے (منقطع) عام درجہ حرارت پر. جب درجہ حرارت پہلے سے طے شدہ دہلیز پر آجاتا ہے, bimetallic ڈسک موڑ, سرکٹ کو بند کرنا اور موجودہ بہاؤ کی اجازت دینا.

عام طور پر THRM-O-DISC T-O-D تھرمل لمیٹ سوئچ L160-40F 60TX01 کھولیں

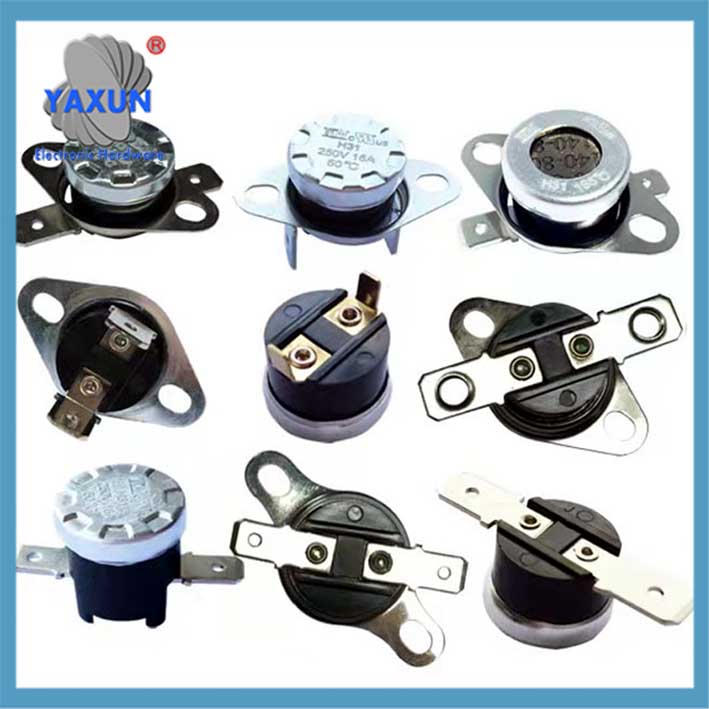

UL/CUL KSD301 شٹ آف تھرموسٹیٹ,عام طور پر NO Bimetal Snap Disc 125V 16A آٹو ری سیٹ کھولیں۔

UXCELL KSD301 ترموسٹیٹ 40 ° C/104 ° F 10a عام طور پر کھلا N.O ایڈجسٹ اسنیپ ڈسک درجہ حرارت سوئچ

میں. بنیادی خصوصیات
آپریشن کا اصول
جب درجہ حرارت مقررہ قدر تک بڑھ جاتا ہے۔, رابطہ خود بخود سرکٹ کو جوڑتا ہے۔; جب درجہ حرارت ری سیٹ ویلیو پر گرتا ہے۔, رابطہ خود بخود سرکٹ کو منقطع کر دیتا ہے۔, جو عام طور پر بند قسم کے برعکس ہے۔ (درجہ حرارت بڑھنے پر منقطع اور درجہ حرارت گرنے پر منسلک).

تیز رفتار سوئچنگ حاصل کرنے کے طریقہ کار کو متحرک کرنے کے لیے بائی میٹالک پٹی کو گرم اور درست شکل دی جاتی ہے۔.

تکنیکی پیرامیٹرز
بجلی کی تفصیلات:
ریٹیڈ وولٹیج: AC 250V (مزاحم بوجھ) یا AC 125V (UL معیار)
موجودہ ریٹیڈ: 5A/10A/15A (مزاحم بوجھ)
درجہ حرارت کی کارکردگی:
کارروائی کی حد: 0℃ ~ 300 ℃ (حسب ضرورت), درستگی ±2℃~±10℃17
ری سیٹ اور ایکشن درجہ حرارت کا فرق: 8℃ ~ 100 ℃ (سایڈست)
مکینیکل خصوصیات:
رابطہ مزاحمت: ≤50mΩ, موصلیت مزاحمت: ≥100MΩ13
بجلی کی طاقت: AC 1800V/1 منٹ بغیر خرابی کے
سروس کی زندگی: ≥100,000 اوقات17 (کچھ ماڈلز تک 150,000 اوقات 2)

جسمانی خصوصیات
تحفظ کی سطح: IP00 (دھول اور پانی کی مزاحمت نہیں ہے۔)
وائرنگ کا طریقہ: پلگ ان ٹرمینل 250# یا 187# (زاویہ 0°~90° اختیاری)
تنصیب کا طریقہ: مختلف ڈھانچے کی حمایت کرتا ہے جیسے متحرک انگوٹی, فلیٹ انگوٹی, سوراخ کے ساتھ ایلومینیم کا احاطہ, وغیرہ.

عام طور پر کھلی ریاست:
KSD301 کو اس لیے ڈیزائن کیا گیا ہے کہ اس کے رابطے کھلی حالت میں ہوں جب ارد گرد کا درجہ حرارت مخصوص آپریٹنگ درجہ حرارت سے کم ہو۔. اس کا مطلب ہے کہ KSD301 سے منسلک سرکٹ ٹوٹ گیا ہے۔, موجودہ بہاؤ کو روکنا.

درجہ حرارت کا محرک:
جیسے جیسے درجہ حرارت میں اضافہ ہوتا ہے, دائمی دھاتی ڈسک (ایک ساتھ بندھے ہوئے دو مختلف دھاتوں سے بنا) درجہ حرارت کی تبدیلی کا جواب دیتا ہے۔. دونوں دھاتیں مختلف شرحوں پر پھیلتی ہیں۔, جس کی وجہ سے ڈسک موڑ جاتی ہے۔.

سرکٹ کی بندش:
جب درجہ حرارت سیٹ پوائنٹ پر پہنچ جاتا ہے۔, ڈسک سرکٹ کو بند کرنے کے لیے کافی موڑتی ہے۔, رابطوں کے درمیان رابطہ قائم کرنا. یہ کرنٹ کو سرکٹ کے ذریعے بہنے دیتا ہے۔.

خودکار ری سیٹ:
ایک بار جب درجہ حرارت ایک خاص سطح سے نیچے آجاتا ہے۔, bimetallic ڈسک اپنی اصل شکل میں لوٹتی ہے, سرکٹ کو دوبارہ کھولنا اور موجودہ بہاؤ کو کاٹنا. یہ ایک خودکار ری سیٹ فیچر ہے۔.
جوہر میں, KSD301 درجہ حرارت کی بنیاد پر موجودہ بہاؤ کو کنٹرول کرنے کے لیے تھرمل سوئچ کے طور پر استعمال ہوتا ہے۔, مختلف ایپلی کیشنز کے لیے درجہ حرارت سینسر اور محافظ کے طور پر کام کرنا.

ii. درخواست کے منظرنامے۔
‌ ہاؤس ہولڈ ایپلائینسز: واٹر ڈسپینسر, الیکٹرک تھرموس, مائکروویو اوون, ڈس انفیکشن کیبنٹ, الیکٹرک ہیٹر, کافی مشینیں, وغیرہ.
indust انڈسٹریل آلات: موٹر اوور ہیٹ تحفظ, ریکٹیفائر کا سامان, laminating مشینیں, کار گرم نشستیں, وغیرہ 57.

iii. پتہ لگانے کا طریقہ (اس بات کا تعین کریں کہ آیا یہ عام طور پر کھلا ہے۔)
ملٹی میٹر کا پتہ لگانا:
کمرے کے درجہ حرارت پر (عمل کے درجہ حرارت سے نیچے): دو پنوں کی مزاحمت لامحدود ہونی چاہئے۔ (اوپن سرکٹ).
گرم کرنے کے بعد (کارروائی کے درجہ حرارت سے اوپر): مزاحمتی قدر دسیوں اوہم تک گر جاتی ہے۔ (اوپن سرکٹ).
marking مارکنگ امتیاز ‌: پروڈکٹ کا جسم عام طور پر نشان زد ہوتا ہے۔ “نہیں” (عام طور پر کھلا) یا “عام طور پر کھلا”.

iv. مصنوعات کے فوائد
تیز ردعمل کی رفتار, آرکنگ کے بغیر صاف رابطہ ایکشن 57;
اعلی درجہ حرارت کنٹرول کی درستگی, مضبوط وشوسنییتا 7;
کمپیکٹ ڈھانچہ, مضبوط موافقت 17.

⚠️ نوٹ: اصل انتخاب کو مخصوص درجہ حرارت کی حد کی تصدیق کرنے کی ضرورت ہے۔ (جیسے 85℃, 95℃, وغیرہ۔) اور ری سیٹ درجہ حرارت کا فرق. مختلف ماڈلز کے پیرامیٹرز مختلف ہو سکتے ہیں۔.
